Descripción de Hardware e Instalación equipos Microondas RTN

HUAWEI TECHNOLOGIES CO., LTD. All rights reserved
www.huawei.com
Internal
Descripción de
Hardware e Instalación
equipos Microondas
RTN
Alvaro R. Montes Tapia

Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved. Page 2Page 2Page 2

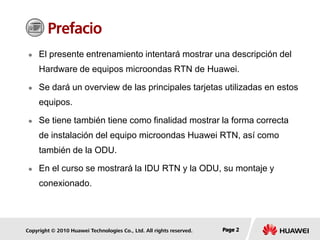

Prefacio
 El presente entrenamiento intentará mostrar una descripción del
Hardware de equipos microondas RTN de Huawei.
 Se dará un overview de las principales tarjetas utilizadas en estos
equipos.
 Se tiene también tiene como finalidad mostrar la forma correcta
de instalación del equipo microondas Huawei RTN, así como
también de la ODU.
 En el curso se mostrará la IDU RTN y la ODU, su montaje y
conexionado.

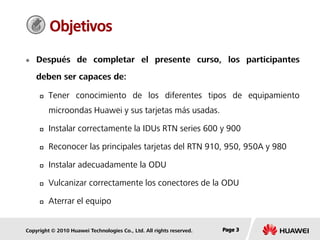

Objetivos
 Después de completar el presente curso, los participantes
deben ser capaces de:
 Tener conocimiento de los diferentes tipos de equipamiento
microondas Huawei y sus tarjetas más usadas.
 Instalar correctamente la IDUs RTN series 600 y 900
 Reconocer las principales tarjetas del RTN 910, 950, 950A y 980
 Instalar adecuadamente la ODU
 Vulcanizar correctamente los conectores de la ODU
 Aterrar el equipo

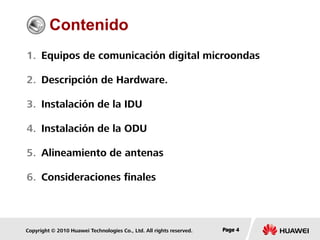

Contenido
1. Equipos de comunicación digital microondas
2. Descripción de Hardware.
3. Instalación de la IDU
4. Instalación de la ODU
5. Alineamiento de antenas
6. Consideraciones finales

Contenido
1. Equipos de comunicación digital microondas
3. Instalación de la IDU
4. Instalación de la ODU
5. Alineamiento de antenas
6. Consideraciones finales

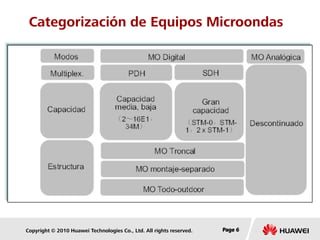

Categorización de Equipos Microondas

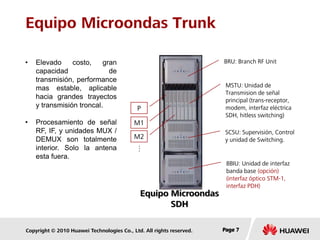

Equipo Microondas Trunk
• Elevado costo, gran
capacidad de
transmisión, performance
mas estable, aplicable
hacia grandes trayectos
y transmisión troncal.
• Procesamiento de señal
RF, IF, y unidades MUX /
DEMUX son totalmente
interior. Solo la antena
esta fuera.
Equipo Microondas
SDH
BRU: Branch RF Unit
MSTU: Unidad de
Transmision de señal
principal (trans-receptor,
modem, interfaz eléctrica
SDH, hitless switching)
SCSU: Supervisión, Control
y unidad de Switching.
BBIU: Unidad de interfaz
banda base (opción)
(interfaz óptico STM-1,
interfaz PDH)
P
M1
M2…

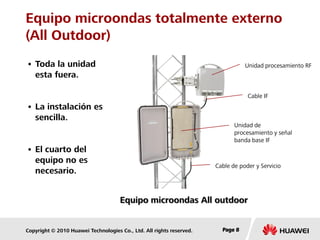

Equipo microondas totalmente externo
(All Outdoor)
• Toda la unidad
esta fuera.
• La instalación es
sencilla.
• El cuarto del
equipo no es
necesario.
Equipo microondas All outdoor
Unidad de
procesamiento y señal
banda base IF
Cable IF
Unidad procesamiento RF
Cable de poder y Servicio

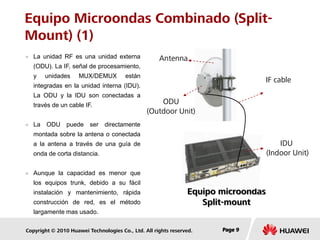

Equipo Microondas Combinado (Split-
Mount) (1)
 La unidad RF es una unidad externa
(ODU). La IF, señal de procesamiento,
y unidades MUX/DEMUX están
integradas en la unidad interna (IDU).
La ODU y la IDU son conectadas a
través de un cable IF.
 La ODU puede ser directamente
montada sobre la antena o conectada
a la antena a través de una guía de
onda de corta distancia.
 Aunque la capacidad es menor que
los equipos trunk, debido a su fácil
instalación y mantenimiento, rápida
construcción de red, es el método
largamente mas usado.
Equipo microondas
Split-mount
Antenna
ODU
(Outdoor Unit)
IF cable
IDU
(Indoor Unit)

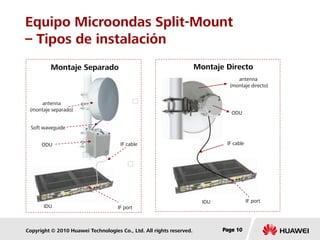

Equipo Microondas Split-Mount
– Tipos de instalación
antenna
(montaje separado)
ODU IF cable
中频口
Montaje Separado
Soft waveguide
IDU IF port

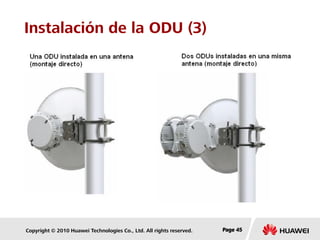

antenna
(montaje directo)
ODU
IDU
Montaje Directo
IF cable
IF port

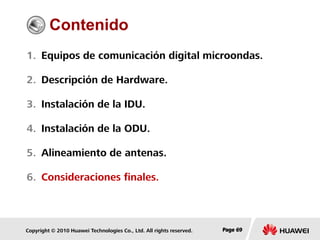

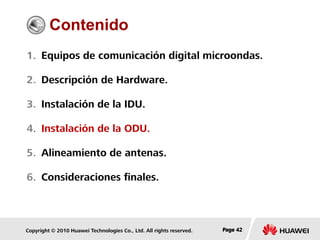

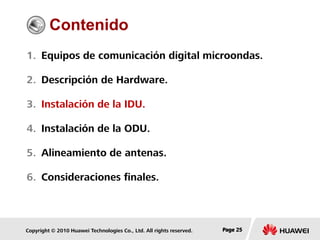

Contenido
1. Equipos de comunicación digital microondas.
3. Instalación de la IDU.
4. Instalación de la ODU.
5. Alineamiento de antenas.
6. Consideraciones finales.

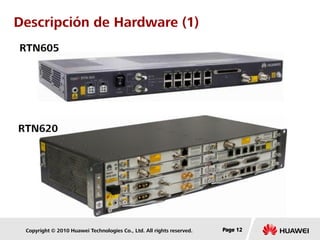

RTN605
RTN620
Descripción de Hardware (1)

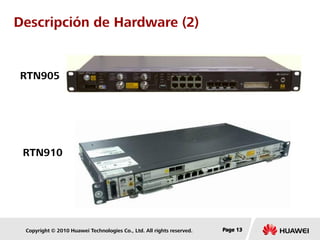

RTN910
RTN905

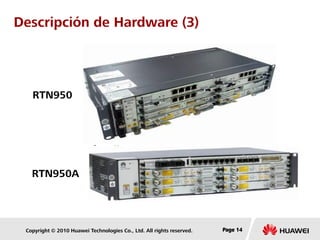

RTN950A
RTN950

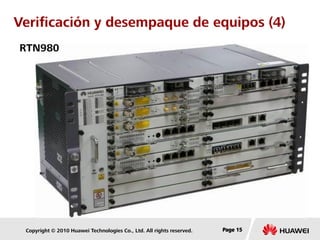

Verificación y desempaque de equipos (4)
RTN980

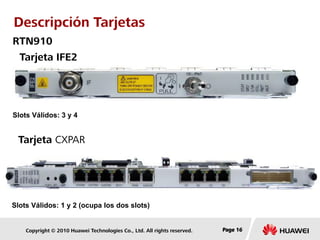

Tarjeta IFE2
Tarjeta CXPAR
Descripción Tarjetas
RTN910
Slots Válidos: 3 y 4
Slots Válidos: 1 y 2 (ocupa los dos slots)

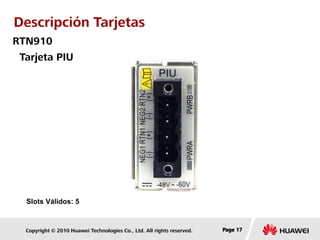

Tarjeta PIU
Slots Válidos: 5
RTN910

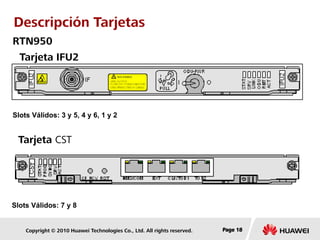

Tarjeta IFU2
Tarjeta CST
RTN950
Slots Válidos: 3 y 5, 4 y 6, 1 y 2

Tarjeta EM6T
Tarjeta EM6F
Slots Válidos: 4, 6, 1, 2, 3 y 5
RTN950

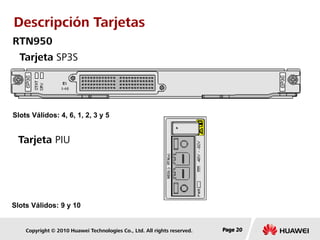

Tarjeta SP3S
Tarjeta PIU
RTN950

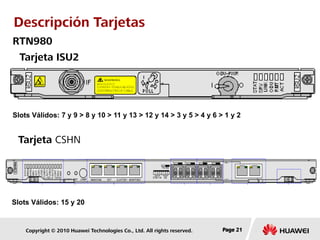

Tarjeta ISU2
Tarjeta CSHN
RTN980
Slots Válidos: 7 y 9 > 8 y 10 > 11 y 13 > 12 y 14 > 3 y 5 > 4 y 6 > 1 y 2

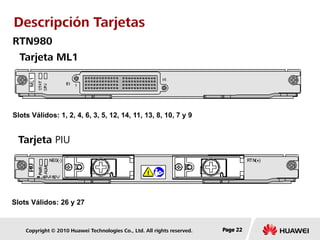

Tarjeta ML1
Tarjeta PIU
Slots Válidos: 1, 2, 4, 6, 3, 5, 12, 14, 11, 13, 8, 10, 7 y 9
RTN980

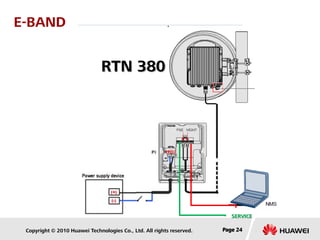

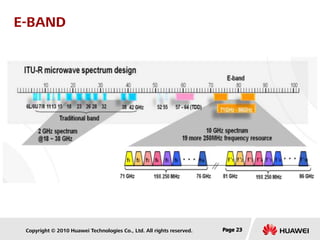

E-BAND

E-BAND
RTN 380
SERVICE

Contenido

Siempre antes de manipular el equipo o cualquier tarjeta
que contenga circuitos integrados colocarse la pulsera
antiestática.
En caso no se cuente con una, debe manipularse todos
los equipos con el debido cuidado. Nunca tocar los
circuitos.
Instalación de la IDU (2)

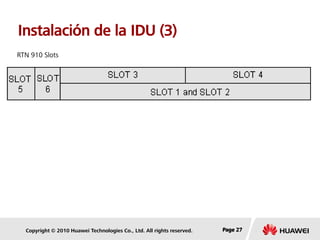

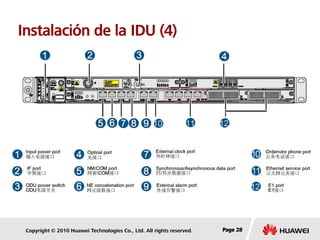

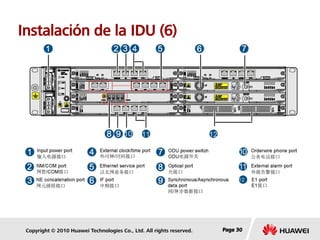

RTN 910 Slots

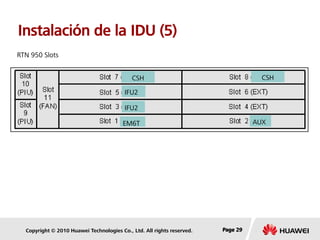

RTN 950 Slots
EM6T AUX
CSH CSH
IFU2
IFU2

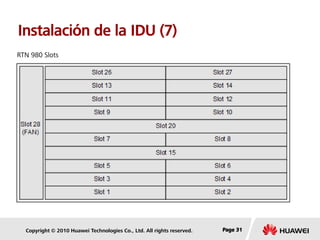

RTN 980 Slots

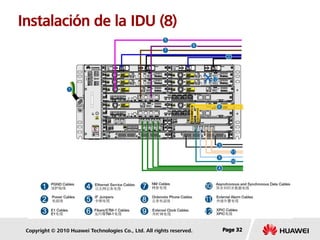

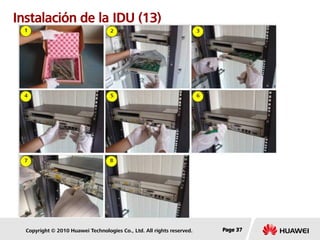

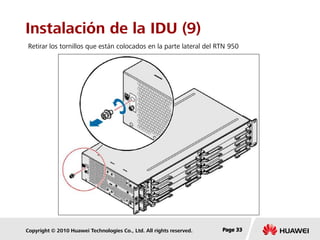

Retirar los tornillos que están colocados en la parte lateral del RTN 950

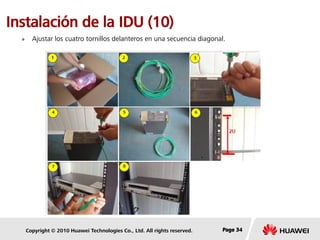

 Ajustar los cuatro tornillos delanteros en una secuencia diagonal.

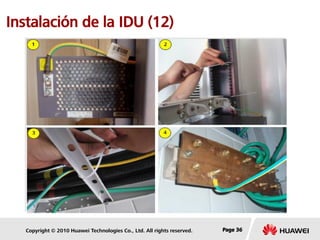

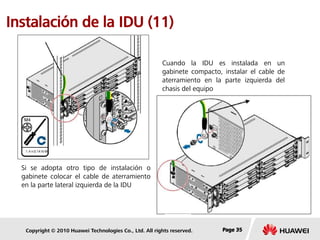

Cuando la IDU es instalada en un
gabinete compacto, instalar el cable de
aterramiento en la parte izquierda del
chasis del equipo
Si se adopta otro tipo de instalación o
gabinete colocar el cable de aterramiento
en la parte lateral izquierda de la IDU

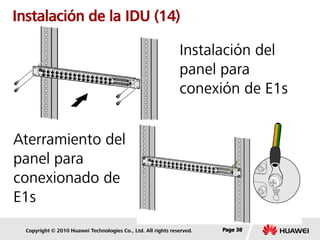

Instalación del
panel para
conexión de E1s
Aterramiento del
panel para
conexionado de
E1s

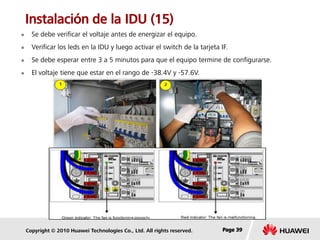

 Se debe verificar el voltaje antes de energizar el equipo.
 Verificar los leds en la IDU y luego activar el switch de la tarjeta IF.
 Se debe esperar entre 3 a 5 minutos para que el equipo termine de configurarse.
 El voltaje tiene que estar en el rango de -38.4V y -57.6V.

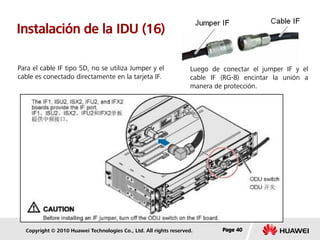

Luego de conectar el jumper IF y el
cable IF (RG-8) encintar la unión a
manera de protección.
Para el cable IF tipo 5D, no se utiliza Jumper y el
cable es conectado directamente en la tarjeta IF.

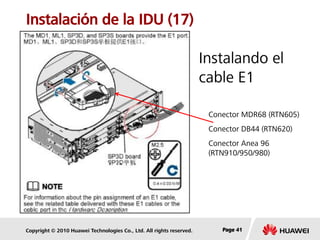

Instalando el
cable E1
Conector MDR68 (RTN605)
Conector DB44 (RTN620)
Conector Anea 96
(RTN910/950/980)

Contenido

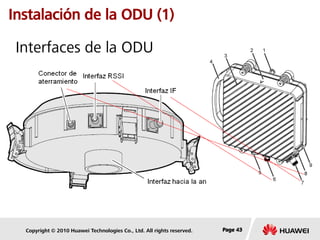

Instalación de la ODU (1)

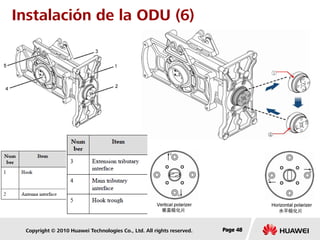

Interfaces de la ODU

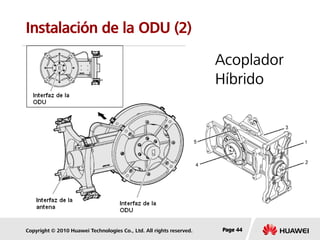

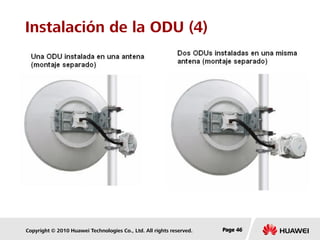

Acoplador
Híbrido

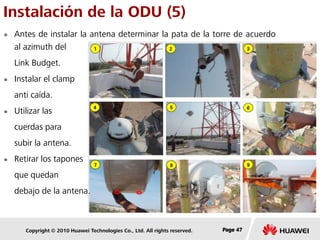

 Antes de instalar la antena determinar la pata de la torre de acuerdo
al azimuth del
Link Budget.
 Instalar el clamp
anti caída.
 Utilizar las
cuerdas para
subir la antena.
 Retirar los tapones
que quedan
debajo de la antena.

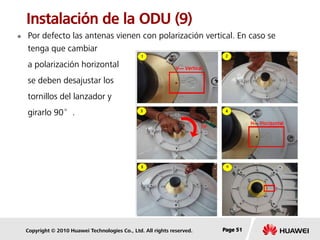

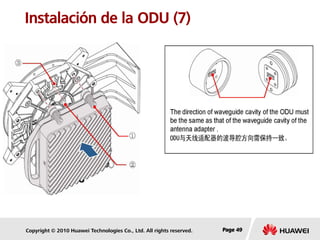

 Por defecto las antenas vienen con polarización vertical. En caso se
tenga que cambiar
a polarización horizontal
se deben desajustar los
tornillos del lanzador y
girarlo 90°.

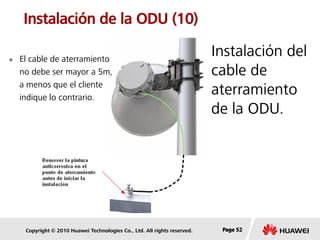

Instalación del
cable de
aterramiento
de la ODU.
 El cable de aterramiento
no debe ser mayor a 5m,
a menos que el cliente
indique lo contrario.

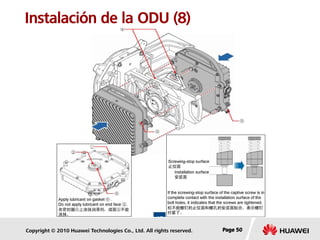

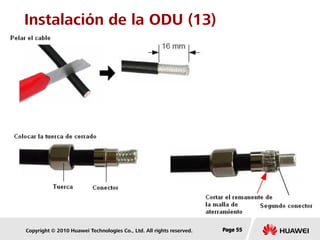

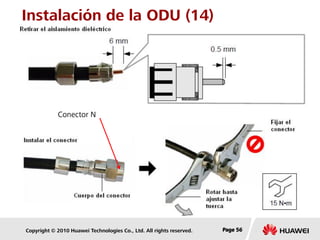

Conector N

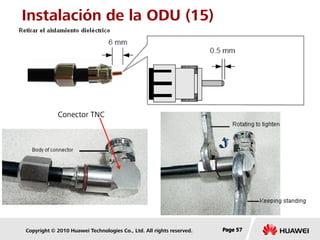

Conector TNC

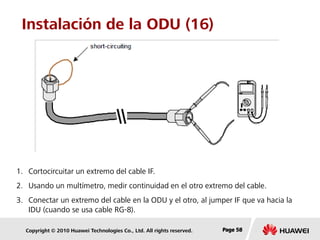

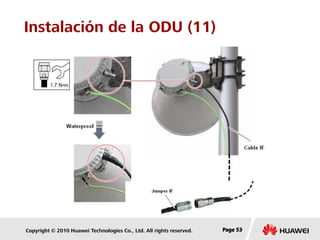

1. Cortocircuitar un extremo del cable IF.
2. Usando un multímetro, medir continuidad en el otro extremo del cable.
3. Conectar un extremo del cable en la ODU y el otro, al jumper IF que va hacia la
IDU (cuando se usa cable RG-8).

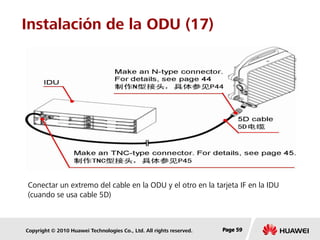

Conectar un extremo del cable en la ODU y el otro en la tarjeta IF en la IDU
(cuando se usa cable 5D)

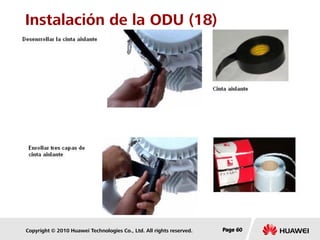

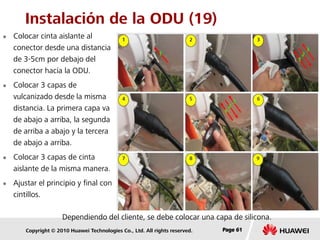

 Colocar cinta aislante al
conector desde una distancia
de 3-5cm por debajo del
conector hacía la ODU.
 Colocar 3 capas de
vulcanizado desde la misma
distancia. La primera capa va
de abajo a arriba, la segunda
de arriba a abajo y la tercera
de abajo a arriba.
 Colocar 3 capas de cinta
aislante de la misma manera.
 Ajustar el principio y final con
cintillos.
Dependiendo del cliente, se debe colocar una capa de silicona.

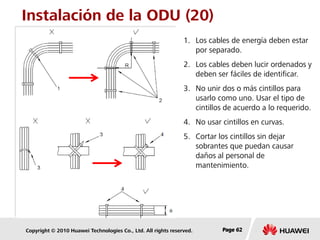

1. Los cables de energía deben estar
por separado.
2. Los cables deben lucir ordenados y
deben ser fáciles de identificar.
3. No unir dos o más cintillos para
usarlo como uno. Usar el tipo de
cintillos de acuerdo a lo requerido.
4. No usar cintillos en curvas.
5. Cortar los cintillos sin dejar
sobrantes que puedan causar
daños al personal de
mantenimiento.

Contenido

Copyright © 2010 Huawei Technologies Co., Ltd. All rights reserved. Page 64Page 64
Alineamiento de Antenas (1)
Vista lateral
Lóbulo lateral
Lóbulo principalHalf-power angle
Vista aérea
Lóbulo principal
Lóbulo lateral
Half-power angle

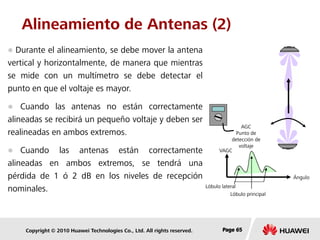

 Durante el alineamiento, se debe mover la antena
vertical y horizontalmente, de manera que mientras
se mide con un multímetro se debe detectar el
punto en que el voltaje es mayor.
 Cuando las antenas no están correctamente
alineadas se recibirá un pequeño voltaje y deben ser
realineadas en ambos extremos.
 Cuando las antenas están correctamente
alineadas en ambos extremos, se tendrá una
pérdida de 1 ó 2 dB en los niveles de recepción
nominales. Lóbulo lateral
AGC
Punto de
detección de
voltaje
VAGC
Lóbulo principal
Ángulo

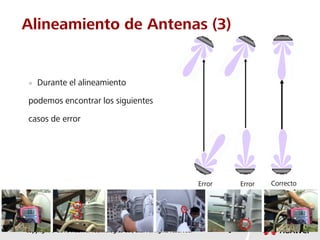

 Durante el alineamiento
podemos encontrar los siguientes
casos de error
CorrectoErrorError

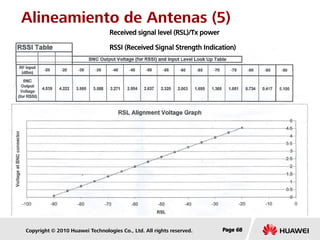

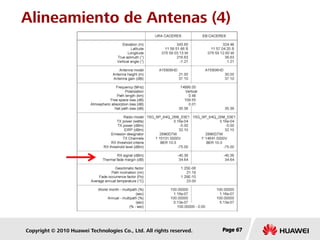

Received signal level (RSL)/Tx power
RSSI (Received Signal Strength Indication)

Contenido

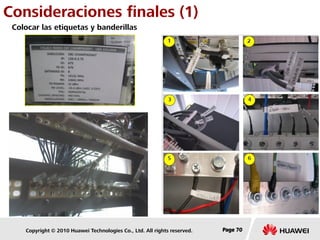

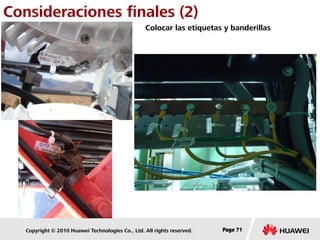

Colocar las etiquetas y banderillas
Consideraciones finales (1)

Colocar las etiquetas y banderillas

Rotulado en la antena, de acuerdo a los estándares de calidad.
