El documento presenta varios detalles estructurales como empalmes entre vigas, columnas y losas de acero, concreto y ampliaciones existentes. También incluye una vista de los detalles estructurales principales y las fuerzas que actúan en una estructura como tracción, flexión y compresión. El proyecto corresponde a una estudiante de 8vo semestre.

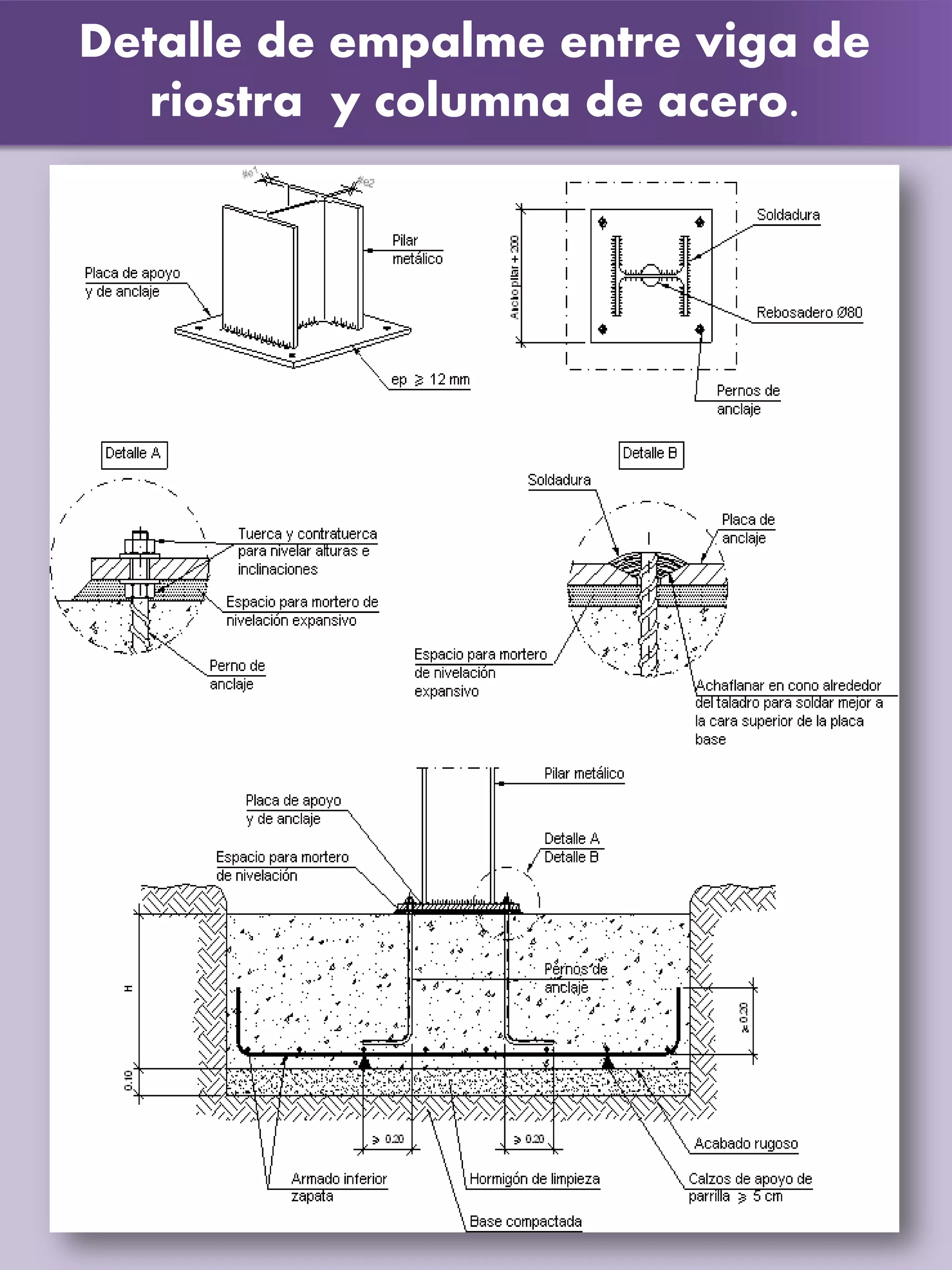

1. Detalle de empalme entre viga de
riostra y columna de acero.

2. Detalle de empalme entre columna de
estructura existente (concreto) y vigas
de acero (planta baja)

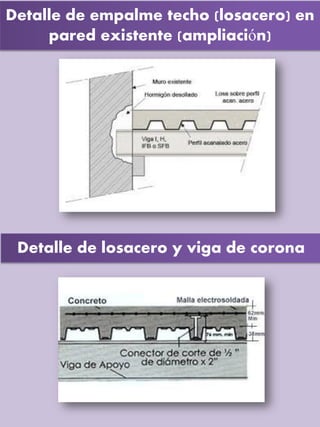

3. Detalle de empalme techo (losacero) en
pared existente (ampliación)
Detalle de losacero y viga de corona

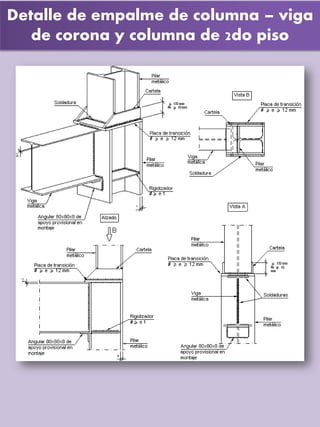

4. Detalle de empalme de columna – viga
de corona y columna de 2do piso

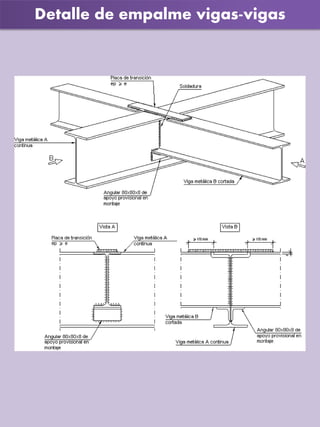

5. Detalle de empalme vigas-vigas

6. Vista de detalles estructurales
principales

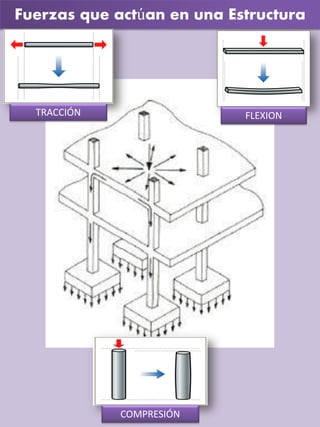

7. Fuerzas que actúan en una Estructura
TRACCIÓN FLEXION
COMPRESIÓN

8. ALUMNA:
KAYGLEVIS SIERRA
CEDULA:
17.756.668
PROYECTO DE
ESTRUCTURA
8VO SEMESTRE
