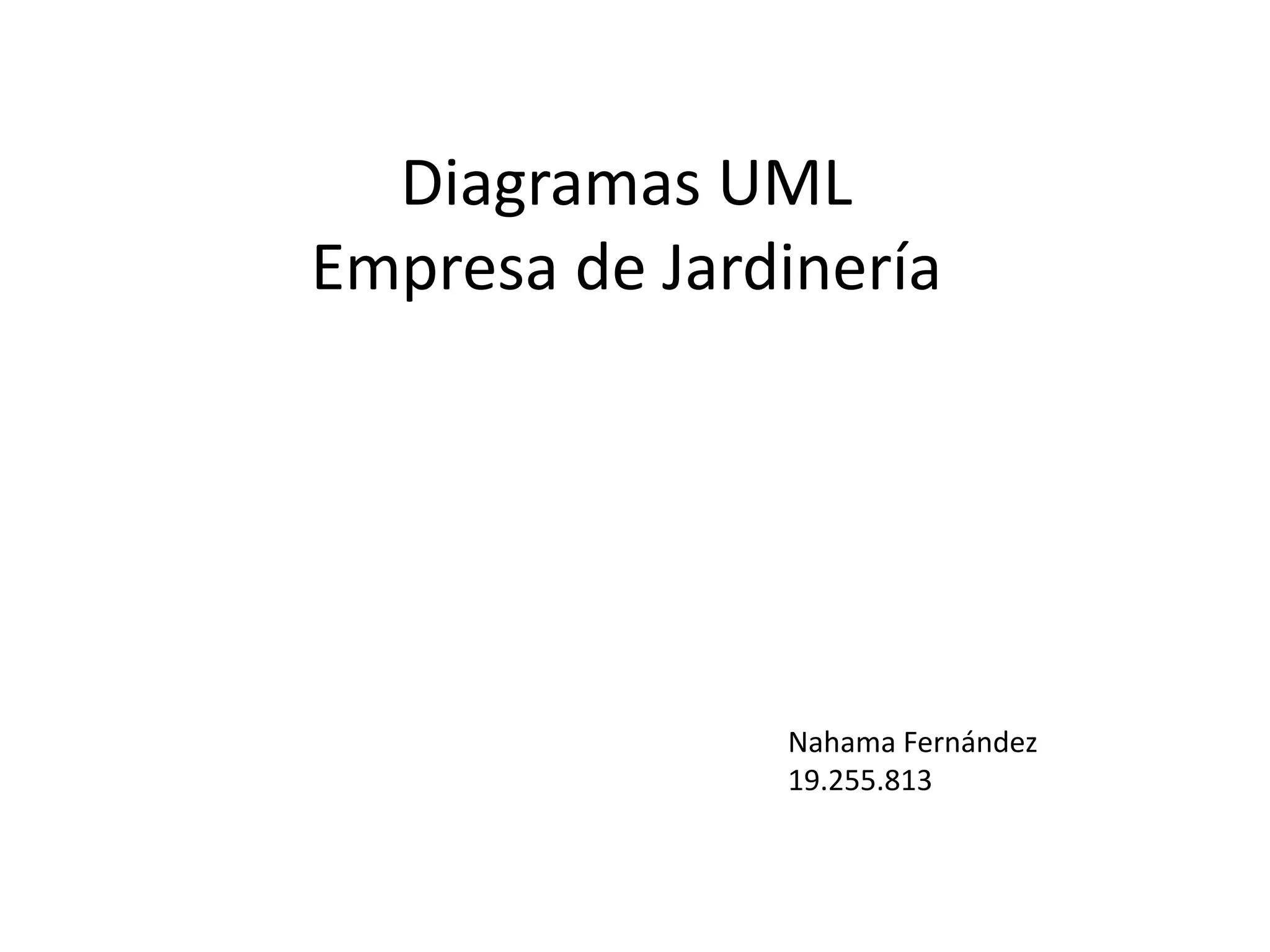

Diagramas UML
Empresa de Jardinería




               Nahama Fernández
               19.255.813

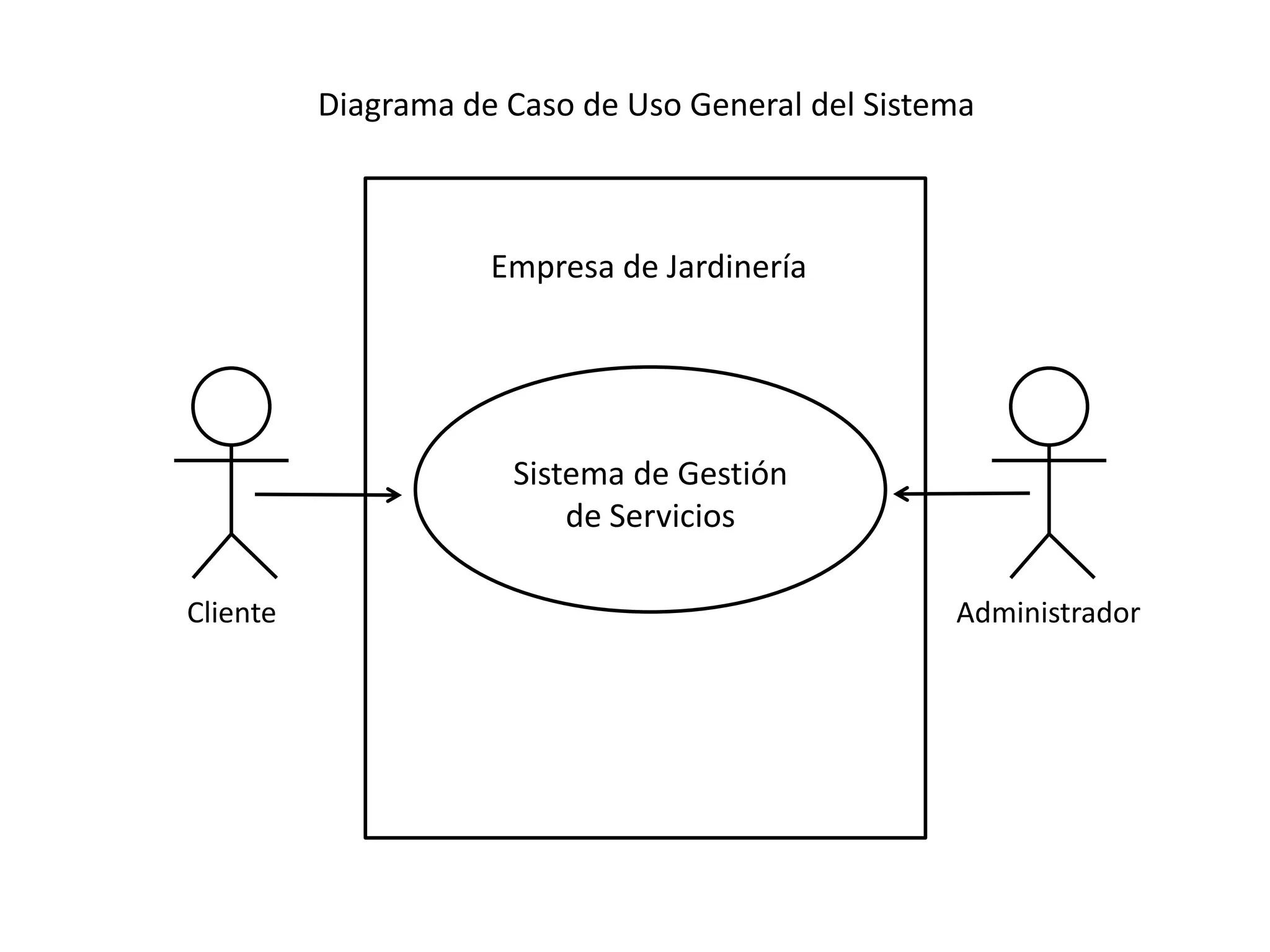

Diagrama de Caso de Uso General del Sistema



                     Empresa de Jardinería




                      Sistema de Gestión
                          de Servicios

Cliente                                            Administrador

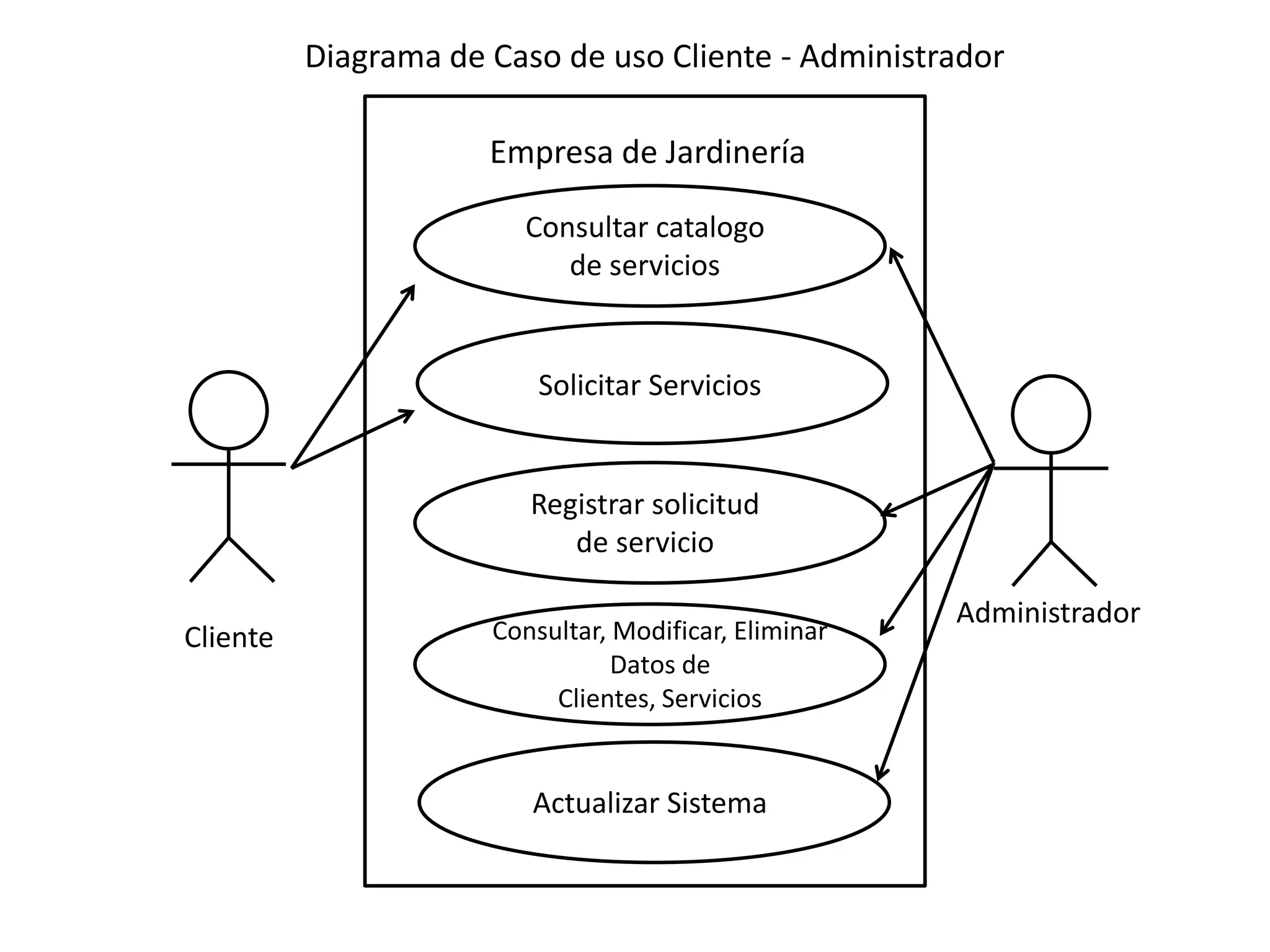

Diagrama de Caso de uso Cliente - Administrador

                      Empresa de Jardinería

                        Consultar catalogo
                           de servicios


                          Solicitar Servicios


                         Registrar solicitud
                            de servicio

                                                       Administrador
Cliente               Consultar, Modificar, Eliminar
                                 Datos de
                           Clientes, Servicios


                         Actualizar Sistema

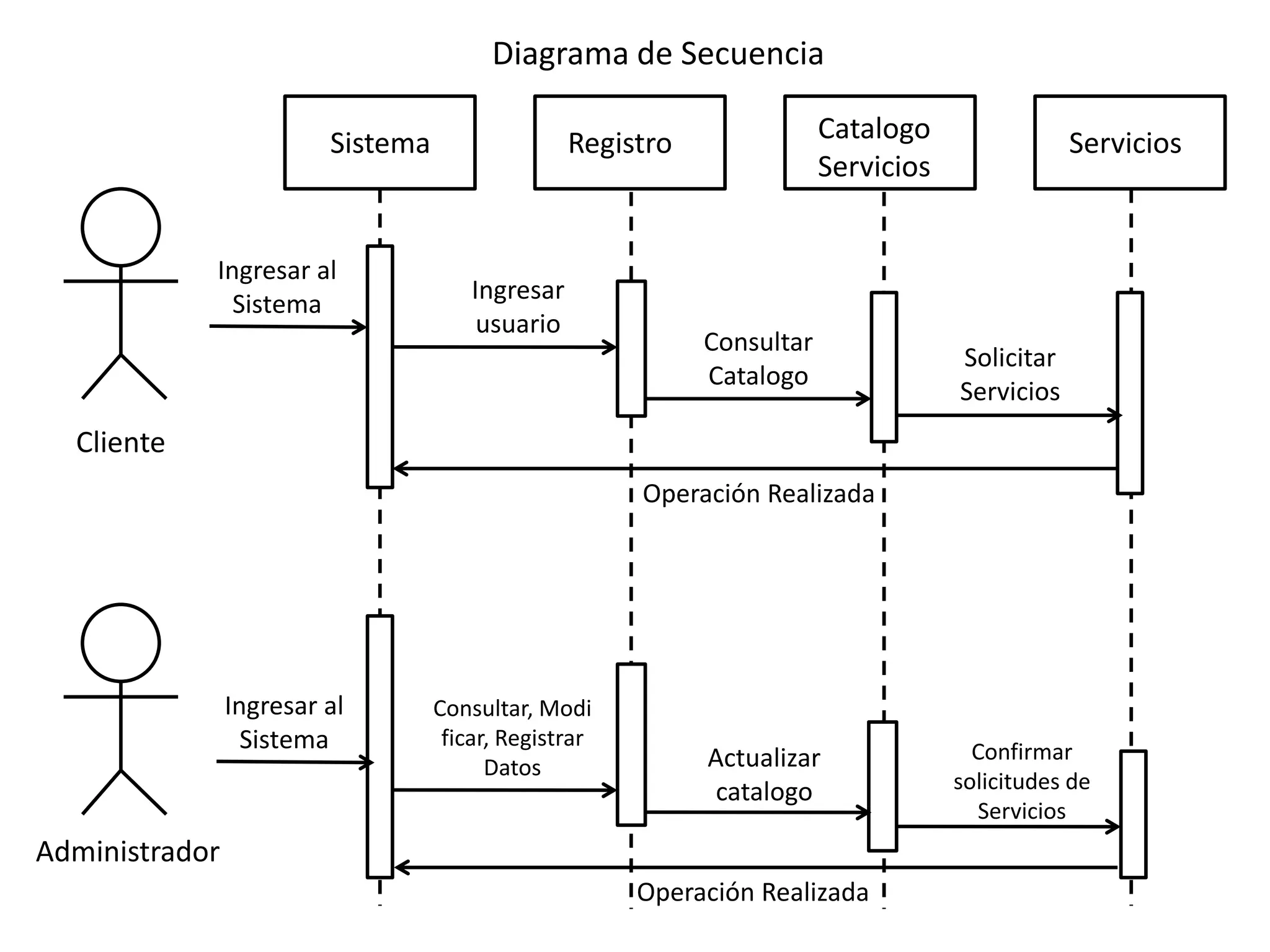

Diagrama de Secuencia

                         Sistema                  Registro               Catalogo                Servicios
                                                                         Servicios


            Ingresar al
                                       Ingresar
              Sistema
                                        usuario
                                                             Consultar
                                                                                     Solicitar
                                                             Catalogo
                                                                                     Servicios
  Cliente
                                                       Operación Realizada




                Ingresar al        Consultar, Modi
                  Sistema           ficar, Registrar
                                                             Actualizar                Confirmar
                                         Datos
                                                              catalogo               solicitudes de
                                                                                       Servicios
Administrador
                                                       Operación Realizada

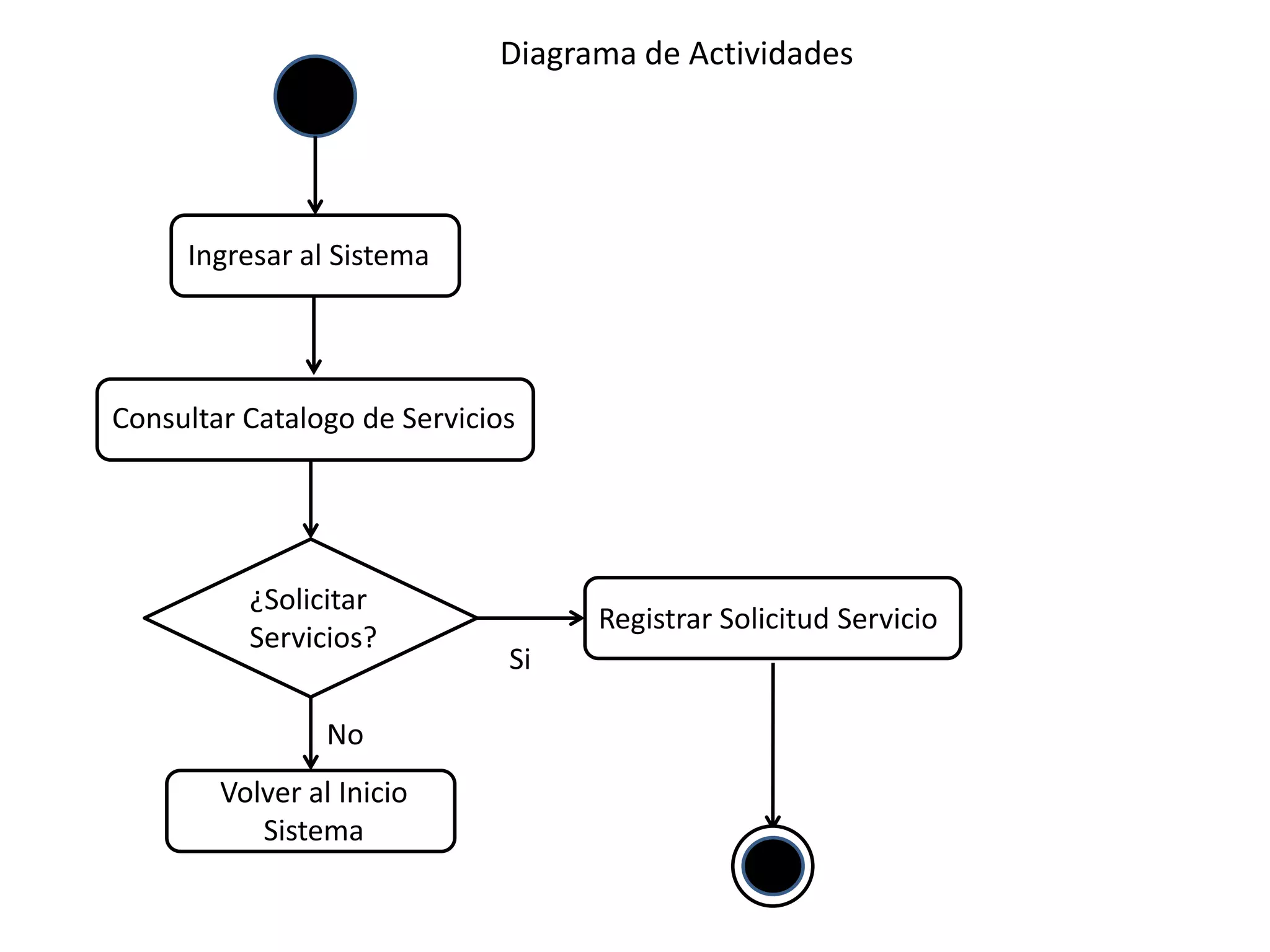

Diagrama de Actividades




     Ingresar al Sistema




Consultar Catalogo de Servicios




          ¿Solicitar
                                   Registrar Solicitud Servicio
          Servicios?
                              Si

                 No
        Volver al Inicio
           Sistema

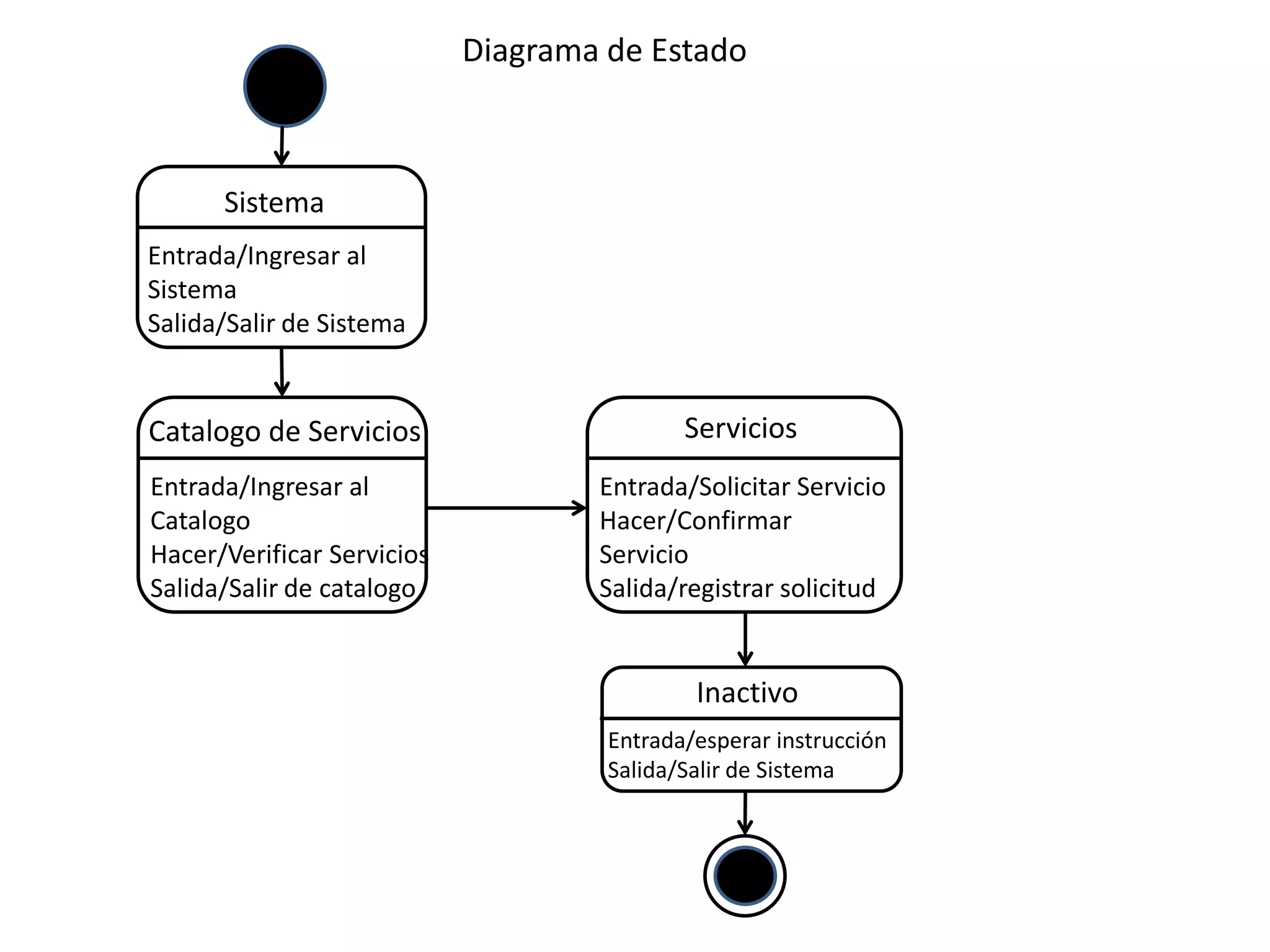

Diagrama de Estado



      Sistema
Entrada/Ingresar al
Sistema
Salida/Salir de Sistema


Catalogo de Servicios                       Servicios
Entrada/Ingresar al                 Entrada/Solicitar Servicio
Catalogo                            Hacer/Confirmar
Hacer/Verificar Servicios           Servicio
Salida/Salir de catalogo            Salida/registrar solicitud


                                             Inactivo
                                     Entrada/esperar instrucción
                                     Salida/Salir de Sistema
