El documento proporciona normas e instrucciones para la distribución y ubicación de detectores de humo en diferentes espacios, incluyendo recomendaciones sobre el tipo y número de detectores según el tamaño y características del área a proteger, así como parámetros de instalación para detectores puntuales, lineales y por aspiración.

1. Se distribuirán por todo el espacio a proteger ...
Limitaciones de uso:
No se aconseja su uso, en condiciones normales, en:
• Cocinas
• Aparcamientos
• Áreas con formación de vapor o gases²
• Locales con excesiva concentración de polvo²
• Locales con corrientes de aire > 5m/seg.
Óptico/Térmico mejor opción coste/superficie/protección.
²Algunos fabricantes disponen de soluciones específicas.
Normas generales de instalación para detectores de humo:
Detectores de humo

3. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.2
Superfici
e del
Local
(m2
)
Tipo de
detector
Altura del
Local (m)
Pendiente ≤ 20º Pendiente > 20º
Sv(m²)
Dmáx.
(m)
Sv(m²) Dmáx. (m)
SL ≤ 80 UNE-EN 54-7 ≤ 12 80 6,3 80 6,3
SL > 80 UNE-EN 54-7
≤ 6 60 5,5 90 6,7
6 < h ≤ 12 80 6,3 110 7,4
Sv = Sv *0,7 (30%) en detección por coincidencia y Sv* 0,5 (50%) para activación extinción.

4. Detectores de humo – UNE23007-14 Anexo A.6.5.2.2
Distribución y ubicación de
los detectores
Meter figura A.2.3 del anexo nombrado, incluyendo la frase de debajo de la
figura

5. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.2
Sv
(m2
)
A
(0,7xD
m)
B
(1,4xD
m)
C
(Dmax
)
60m² 3,85m 7,7m 5,50m
80m² 4,41m 8,82m 6,30m
90m² 4,69m 9,38m 6,70m
110m² 5,18m 10,36m 7,40m
Distribución normal
Distribución en pasillos (< 3 metros de ancho)
Smax = 15m

6. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.2
Detección coincidente: se precisa de una o más señales confirmatorias para la
indicación del estado de alarma de incendios y/o la activación de salidas.
Sv = reducción de un 30% en detección por coincidencia
Sv
(m2
)
A
(0,7xD
m)
B
(1,4xD
m)
C
(Dmax
)
42m² 3,22m 6,44m 4,6m
56m² 3,71m 7,42m 5,3m
63m² 3,92m 7,84m 5,6m
77m² 4,34m 8,68m 6,2m

7. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.2
Sv = reducción de un 50% para detectores destinados a activar un sistema fijo de extinción.
Sv
(m2
)
A
(0,7xD
m)
B
(1,4xD
m)
C
(Dmax
)
30m² 2,73m 5,46m 3,9m
40m² 3,15m 6,3m 4,5m
45m² 3,36m 6,72m 4,8m
55m² 3,71m 7,42m 5,3m

8. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.3.
Si la inclinación del techo es mayor de 20º,
situar una línea de detectores en la
cumbrera.
Con techo diente de sierra, meter figura A.6 con la leyenda de debajo.
Poner foto

9. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.1 y Anexo A.6.5.2.3
Lo detectores deben emplazarse de tal manera que sus elementos sensibles se encuentren en menos del 5%
superior de la altura del local. Debido a la posible existencia de una capa fría, el elemento sensible no debe
quedar por encima de la línea de techo o cubierta.
Altura del local
Rh (m)
Pendiente de la cubierta α
α≤ 20º αα> 20º
Dv Dv
≤ 6 m 0 – 0,25 m 0,20 – 0,5 m
> 6 m 0 – 0,4 m 0,35 m – 1,0 m
Dv distancia entre techo y elemento sensible
Dv

10. Detectores de Humo – UNE23007-14 Anexo A.6.5.2.6
Distribución y ubicación de
los detectores
Los detectores deben estar libres de todo obstáculo en una zona de 50 cm a su
alrededor. Se entienden como obstáculos, muros, vigas, conductos, y cualquier otro
elemento cuya distancia al techo sea inferior o igual a 15cm (estanterías, muebles,
etcétera).
La altura máxima de los
detectores de calor según
categoría es de 7,5 metros

11. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.5
En techos con vigas o formas prominentes se podrán instalar los detectores en la viga o en el alvéolo según la
relación entre la altura del local y la altura de canto de la viga de acuerdo con la figura siguiente.
Si la distancia entre correa y cubierta es > 25cm se ignoran las correas, cuando es < 25cm debe sumarse.
h: altura del local en metros
U: canto de la viga en cm
Z1: detector instalado en
alveolo si la superficie de
este es mayor que la Sv por
el detector. Si la superficie
del alveolo es inferior a Sv,
este se instala sobre la viga.
Z2: detector instalado en
alveolo. Debe respetarse las
distancias de A1 (tabla).
Z3: detector instalado en la
viga. Debe respetarse las
distancias de A1 (tabla).
12
11
10
9
8
7
6
5
4
3
2
1
10 20 30 U(cm)
2
1
3

12. Distribución y ubicación de
los detectores
Detectores de Humo – UNE23007-14 Anexo A.6.5.2.4
Emplazamiento de los detectores en los alveolos.
En el caso de que el detector deba situarse en el alvéolo, queda determinar si se colocará en cada alvéolo o cada cierto
número de ellos, esto se determina por la relación entre la superficie del alvéolo y la Sv del detector:
•Si Salveolo >= 0,6 × Sv, detector por alvéolo.
•Si Salveolo< 0,6 × Sv se aplica la siguiente tabla: Superficie
máxima de
vigilancia
Superficie del
alveolo (m²)
Número de
alvéolos por
detector
60m²
>36
24 – 36
18 – 24
12 – 18
<12
1
2
3
4
5
80m²
>48
32 – 48
24 – 32
16 – 24
<16
1
2
3
4
5
Ejemplo:
Altura 10 m
U=30cm
Sv detector = 80m²
Salveolo = 36m²
80 × 0,6 = 48
Según tabla, 2 alveolos/detector y no debe instalarse
detector en cada alveolo porque Salveolo< 0,6 × Sv.

13. Distribución y ubicación de
los detectoresDetectores de Humo en falsos techos y suelos técnicos
UNE23007-14 Anexo A.6.5.2.10 (Ver A.5.3.8)
UNE23007-14 Anexo A.6.5.2.11
Si existe un riesgo de incendio que se inicie
por encima del falso techo, deberán
emplazarse detectores por encima del
falso techo.
Si las perforaciones del falso techo son <
10 mm o ocupan menos del 40% del techo
y no existe presión de ventilación que
impulse el aire a través del falso techo;
detectores debajo.
Si existe riesgo de incendio, detectores
debajo. En caso contrario no se instalarán,
siempre y cuando este perforado o sea
material A1, A2 o B.

14. Distribución y ubicación de
los detectores
Detectores de Humo – UNE23007-14 Anexo A.6.5.2.8
Detectores de humo en conductos de ventilación
- Se pueden instalar detectores de humo en los conductos de retorno de aire.
- Con el fin de evitar los efectos de las turbulencias de aire, los detectores o las sondas de humo deberán instalarse
en un tramo recto del conducto, a una distancia de la curva, escuadra o unión más cercana de como mínimo 3
veces el ancho del conducto.
Z= W×3

15. Detectores Lineales de haz óptico – UNE23007-14 Anexo A.6.5.2.2
Tipo de
detector
Altura del
Local (m)
A (m)
Smáx
(m²)
Dv (m) ≤
20°
Dv (m) >
20°
UNE-EN 54-12 ≤ 6 12 1.600 0,3 a 0,5 0,3 a 0,5
UNE-EN 54-12 6 < h ≤ 12 13 1.600 0,4 a 0,6 0,5 a 0,8
UNE-EN 54-12 12 < h ≤ 25 15 1.600 0,4 a 0,6 0,5 a 0,8
A = Distancia entre dos detectores lineales contiguos
Dv = Distancia vertical desde el eje del haz y el techo
La distancia máxima cubierta por el haz del detector lineal no debe exceder la distancia
recomendada por el fabricante.
Distribución y ubicación de
los detectores

16. Distribución y ubicación de
los detectoresDetectores Lineales de Humo – UNE23007-14 Anexo A.6.5.2.2
•Deben instalarse a un altura mínima 2,7m
•No pueden proteger más de 1.600 m² y no podrán cubrir mas de 10.000 m² sobre un solo cable.
•Deberán seguirse las recomendaciones del fabricante en lo referente a la fijación del equipo.
Desviación del haz.
Equipo con reflector.
Equipo emisor + receptor.
1600/60=
26detectores ópticos

17. Distribución y ubicación de
los detectoresDetectores Lineales de Humo – UNE23007-14 Anexo A.6.5.2.12
•Deberá preverse el efecto de estratificación del humo mediante diferentes niveles (atrios y techos elevados).
•Pueden instalarse hasta alturas de 25 metros (evaluando la dificultad y coste de mantenimiento). Para más altura se
precisarán al menos dos alturas de detección.
Ejemplo de protección de
grandes zonas abiertas
(atrios).
Detectores no emplazados
debajo de techos.

18. Distribución y ubicación de
los detectoresDetectores Puntuales del Tipo Láser – UNE23007-14 N/Recomendación
Muy adecuados para la protección de salas con armarios de equipos y componentes electrónicos o informáticos
críticos.
Sv (m2
) A (Dmax) B C
20m² 3,50m 4,5 m 3,20m
40m² 6,5m 6,30m 4,50m
60m² 5,7m 7,75m 5,50m
Distribución de los
detectores en ambiente,
falso techo y suelo técnico.

19. Detectores Puntuales del Tipo Láser – UNE23007-14 N/Recomendación
Aplicación en salas técnicas hiperventiladas:
Distribución y ubicación de
los detectores
Detección Primaria
con identificación
individual.
Detectores láser
cada 40 m². Detectores láser
cada 60 m².
Detectores láser
cada 40 m².
Detección
Primaria
Detección
Primaria
Detección
SecundariaDetección
Secundaria

20. Parámetros de instalación:
• Longitud total de tubería.
• Tamaño de los puntos de muestreo.
• Distancia entre puntos de muestreo.
• La superficie máxima cubierta por un detector será de 1600m²
Detectores por Aspiración
Distribución y ubicación de
los detectores
Cálculo hidráulico para
asegurar un balance
correcto entre caudal y
número de tomas de
muestreo.

21. Distribución y ubicación de
los detectoresDetectores por Aspiración – UNE23007-14 N/Recomendación
Distribución en pasillos (< 3 metros ancho)
Smax = 15m (11m coincidencia, 7,5m
extinc.)
Sv (m2
) A (Dmax) B C Smax
20m² 3,50m 4,5 m 3,20m 7,5 – 15m
30m² 4,4 –5,7m 5,50m 3,90m 7,5 – 15m
40m² 6,5m 6,30m 4,50m 7,5 – 15m
60m² 5,7m 7,75m 5,50m 7,5 – 15m
80m² 6,6 – 8,2m 8,90m 6,30m 7,5 – 15m
90m² 8,7m 9,45m 6,70m 7,5 – 15m
110m² 9,6m 10,50m 7,40m 7,5 – 15m
Distribución en locales (matriz
normal)

22. Detectores por Aspiración – UNE23007-14 N/Recomendación
Distribución de la tubería según BFPSA:
Distribución y ubicación de
los detectores
Tipo I
Tipo U
Tipo H

23. Detectores por Aspiración – UNE23007-14 N/Recomendación
Tamaño de los puntos de muestreo:
Distribución y ubicación de
los detectores
Nº de
puntos de
muestro por
ramal de
tubería
Posición de los puntos de muestreo (mm)
(A = más próximo al equipo de aspiración)
A B C D E F G H I J
2 3,5 4 - - - - - - - -
3 3,5 4 4,5 - - - - - - -
4 3,5 3,5 4 4,5 - - - - - -
5 3,5 3,5 4 4 4,5 - - - - -
6 3,5 3,5 4 4 4,5 4,5 - - - -
7 3,5 3,5 3,5 4 4 4,5 4,5 - - -
8 3,5 3,5 3,5 4 4 4 4,5 4,5 - -
9 3,5 3,5 3,5 4 4 4 4,5 4,5 4,5 -
10 3,5 3,5 3,5 4 4 4 4,5 4,5 4,5 4,5

24. Detectores de Llama – UNE23007-14 A.6.5.3 N/Recomendación
•Ángulo cero vertical del detector insensible.
•Deberá tenerse un especial cuidado en las zonas que puedan quedar fuera del alcance.
Distribución y ubicación de
los detectores
Verificar protección
visual del detector

25. Normas generales de instalación para detectores de temperatura:
Se distribuirán por toda la instalación y con una elevada concentración
....
Sus principales usos son:
• Cocinas
• Aparcamientos*
• Salas y cuartos de máquinas
• Locales con suciedad ambiental
• Laboratorios con altura de techo < 3 m.
*Habito heredado de los inicios de la detección de humo (iónico).
Detectores de temperatura

26. Detectores térmicos - Categoría según EN54-5 Apartado 4.2
Existen tres tipos de categorías establecidas en función de los tiempos de
respuesta (RTI) que ofrece cada detector cuando se les somete, en
condiciones de ensayo, a un incremento de temperatura, la siguiente tabla
recogida en la Norma EN54 nos indica los valores de respuesta de cada
categoría de detector.
Distribución y ubicación de
los detectores
Clase
de
detector
Equivalencia
clasificación
anterior
Temperatura
típica de
aplicación
ºC
Temperatura
máxima de
aplicación
ºC
Temperatura
de respuesta
estática
mínima
ºC
Temperatura
de respuesta
estática
máxima
ºC
A1 Categor. 1 25 50 54 65
A2 Categor. 2/3 25 50 54 70
B Ninguna 40 65 69 85
C Ninguna 55 80 84 100
D Ninguna 70 95 99 115
E Ninguna 85 110 114 130
F Ninguna 100 125 129 145
G Ninguna 115 140 144 160

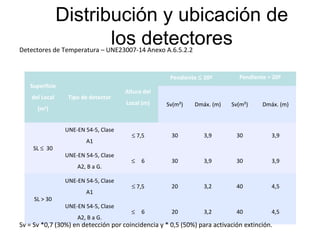

28. Distribución y ubicación de
los detectores
Superficie
del Local
(m2
)
Tipo de detector
Altura del
Local (m)
Pendiente ≤ 20º Pendiente > 20º
Sv(m²) Dmáx. (m) Sv(m²) Dmáx. (m)
SL ≤ 30
UNE-EN 54-5, Clase
A1
≤ 7,5 30 3,9 30 3,9
UNE-EN 54-5, Clase
A2, B a G.
≤ 6 30 3,9 30 3,9
SL > 30
UNE-EN 54-5, Clase
A1
≤ 7,5 20 3,2 40 4,5
UNE-EN 54-5, Clase
A2, B a G.
≤ 6 20 3,2 40 4,5
Detectores de Temperatura – UNE23007-14 Anexo A.6.5.2.2
Sv = Sv *0,7 (30%) en detección por coincidencia y * 0,5 (50%) para activación extinción.

29. Distribución y ubicación de
los detectoresDetectores de Temperatura – UNE23007-14 Anexo A.6.5.2.2
Sv (m2
) A B
C(Dma
x)
Smax
20m² 2,24m 4,48 m 3,20m
5 –
10m
30m² 2,73m 5,46m 3,90m
5 –
10m
40m² 3,15m 6,30m 4,50m
5 –
10m
Distribución en pasillos (< 3m
ancho)
Smax = 10m (5m coincidencia o extinción)
Distribución en locales (matriz
normal)

30. Distribución y ubicación de
los detectoresDetectores de Humo – UNE23007-14 Anexo A.6.5.2.1 y Anexo A.6.5.2.3
Lo detectores deben emplazarse de tal manera que sus elementos sensibles se encuentren en menos del 5%
superior de la altura del local. Debido a la posible existencia de una capa fría, el elemento sensible no debe
quedar por encima de la línea de techo o cubierta.
Altura del local
Rh (m)
Pendiente de la cubierta α
α≤ 20º αα> 20º
Dv Dv
≤ 6 m 0 – 0,25 m 0,20 – 0,5 m
> 6 m 0 – 0,4 m 0,35 m – 1,0 m
Dv distancia entre techo y elemento sensible
Dv

31. Detectores de Temperatura – UNE23007-14 Anexo A.6.5.2.6
Distribución y ubicación de
los detectores
Los detectores deben estar libres de todo obstáculo en una zona de 50 cm a su
alrededor. Se entienden como obstáculos, muros, vigas, conductos, y cualquier otro
elemento cuya distancia al techo sea inferior o igual a 15cm (estanterías, muebles,
etcétera).
La altura máxima de los
detectores de calor según
categoría es de 7,5 metros

32. Distribución y ubicación de
los detectoresDetectores Térmicos – UNE23007-14 Anexo A.6.5.2.3.
Si la inclinación del techo es mayor de 20º,
situar una línea de detectores en la
cumbrera.
Con techo diente de sierra, meter figura A.6 con la leyenda de debajo.
Poner foto

33. Distribución y ubicación de
los detectores
h: altura del local en metros
U: canto de la viga en cm
Z1 se ignora viga o correa
(detector en alveolo)
Z2 se considera viga o correa
(detector en viga)
Detectores de Temperatura – UNE23007-14 Anexo A.6.5.2.4
En techos con vigas o formas prominentes se podrán instalar los detectores en la viga o en el alvéolo según
la relación entre la altura del local y la altura de canto de la viga de acuerdo con la figura siguiente.
Si la distancia entre correa y cubierta es > 25cm se ignoran las correas, cuando es < 25cm debe sumarse.
12
11
10
9
8
7
6
5
4
3
2
1
10 20 30 U(cm)
2
1

34. Distribución y ubicación de
los detectoresDetectores de Temperatura – UNE23007-14 Anexo A.6.5.2.4
Emplazamiento de los detectores en los alveolos.
En el caso de que el detector deba situarse en el alvéolo, queda determinar si se colocará en cada alvéolo o cada cierto número
de ellos, esto se determina por la relación entre la superficie del alvéolo y la Sv del detector:
•Si Salveolo >= 0,6 × Sv, detector por alvéolo.
•Si Salveolo< 0,6 × Sv se aplica la siguiente tabla:
Superficie
máxima de
vigilancia
Superficie del
alveolo (m²)
Número de
alvéolos por
detector
20m²
>12
8 – 12
6 – 8
4 – 6
<4
1
2
3
4
5
30m²
>18
12 – 18
9 – 12
6 – 9
<6
1
2
3
4
5
Ejemplo:
Altura 7 m
Sv detector = 20m²
Salveolo = 16m²
20 × 0,6 = 12
Según tabla, 3 alveolos/detector pero debe instalarse
detector en cada alveolo porque Salveolo > 0,6 × Sv
