Sistemas Contra Incendio Uso adecuado de los detectores de humo

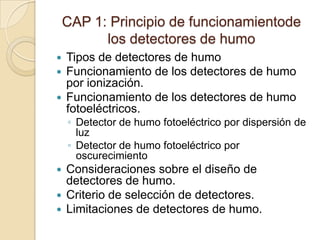

CAP 1: Principio de funcionamientode los detectores de humo Tipos de detectores de humo Funcionamiento de los detectores de humo por ionización. Funcionamiento de los detectores de humo fotoeléctricos. Detector de humo fotoeléctrico por dispersión de luz Detector de humo fotoeléctrico por oscurecimiento Consideraciones sobre el diseño de detectores de humo. Criterio de selección de detectores. Limitaciones de detectores de humo.

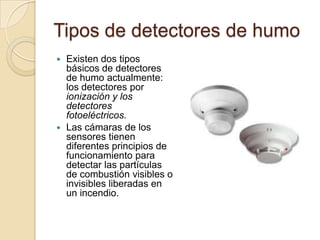

Tipos de detectores de humo Existen dos tipos básicos de detectores de humo actualmente: los detectores por ionización y los detectores fotoeléctricos. Las cámaras de los sensores tienen diferentes principios de funcionamiento para detectar las partículas de combustión visibles o invisibles liberadas en un incendio.

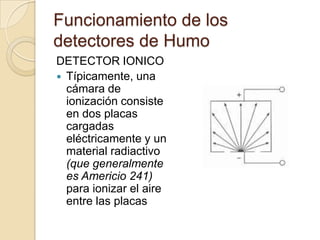

Funcionamiento de los detectores de Humo DETECTOR IONICO Típicamente, una cámara de ionización consiste en dos placas cargadas eléctricamente y un material radiactivo (que generalmente es Americio 241) para ionizar el aire entre las placas
Detector Iónico El material radioactivo emite partículas que entran en colisión con las moléculas en el aire, desalojando los electrones de su órbita Afecta humedad y presión atmosférica

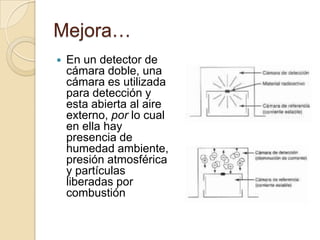

Mejora… En un detector de cámara doble, una cámara es utilizada para detección y esta abierta al aire externo, por lo cual en ella hay presencia de humedad ambiente, presión atmosférica y partículas liberadas por combustión

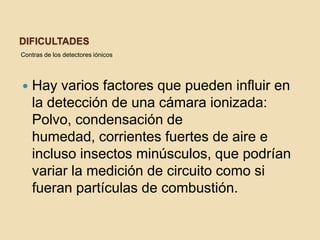

Dificultades Contras de los detectores iónicos Hay varios factores que pueden influir en la detección de una cámara ionizada: Polvo, condensación de humedad, corrientes fuertes de aire e incluso insectos minúsculos, que podrían variar la medición de circuito como si fueran partículas de combustión.

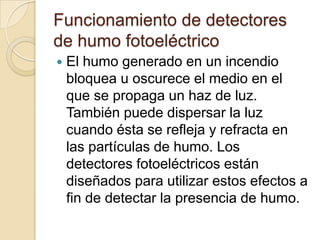

Funcionamiento de detectores de humo fotoeléctrico El humo generado en un incendio bloquea u oscurece el medio en el que se propaga un haz de luz. También puede dispersar la luz cuando ésta se refleja y refracta en las partículas de humo. Los detectores fotoeléctricos están diseñados para utilizar estos efectos a fin de detectar la presencia de humo.

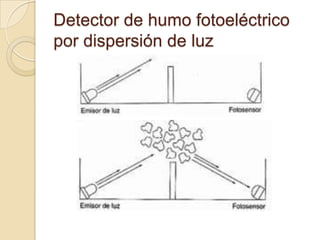

Detector de humo fotoeléctricopor dispersión de luz
Detector de humo fotoeléctricopor oscurecimiento

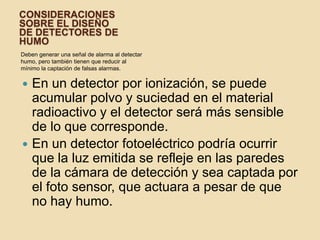

Consideraciones sobre el diseñode detectores de humo Deben generar una señal de alarma al detectar humo, pero también tienen que reducir al mínimo la captación de falsas alarmas.  En un detector por ionización, se puede acumular polvo y suciedad en el material radioactivo y el detector será más sensible de lo que corresponde.  En un detector fotoeléctrico podría ocurrir que la luz emitida se refleje en las paredes de la cámara de detección y sea captada por el foto sensor, que actuara a pesar de que no hay humo.

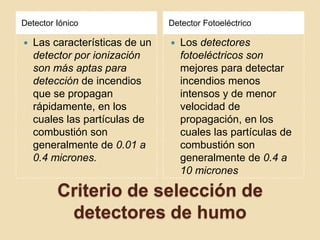

Criterio de selección de detectores de humo Detector Iónico Detector Fotoeléctrico Las características de un detector por ionización son más aptas para detección de incendios que se propagan rápidamente, en los cuales las partículas de combustión son generalmente de 0.01 a 0.4 micrones. Los detectores fotoeléctricos son mejores para detectar incendios menos intensos y de menor velocidad de propagación, en los cuales las partículas de combustión son generalmente de 0.4 a 10 micrones

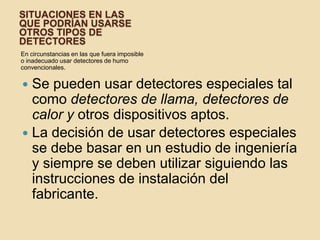

Situaciones en las que podrían usarse otros tipos de detectores En circunstancias en las que fuera imposible o inadecuado usar detectores de humo convencionales. Se pueden usar detectores especiales tal como detectores de llama, detectores de calor y otros dispositivos aptos. La decisión de usar detectores especiales se debe basar en un estudio de ingeniería y siempre se deben utilizar siguiendo las instrucciones de instalación del fabricante.
CAP 2: Distribución típica de un sistema Supervisión de circuitos. Circuitos clase B. Circuitos clase A. Circuitos inalámbricos. Pautas generales de definición de zonas. Funciones adicionales de seguridad. Instalación de detectores de humo. Pautas de Instalación de cables Técnicas típicas de cableado Sistemas inalámbricos. Lo indicado y lo contraindicado para las instalaciones. Prueba de circuitos y del sistema.

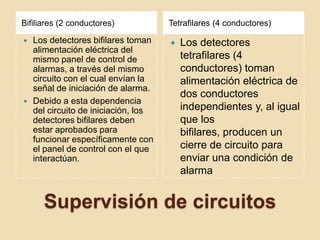

Supervisión de circuitos Bifiliares (2 conductores) Tetrafilares (4 conductores) Los detectores bifilares toman alimentación eléctrica del mismo panel de control de alarmas, a través del mismo circuito con el cual envían la señal de iniciación de alarma. Debido a esta dependencia del circuito de iniciación, los detectores bifilares deben estar aprobados para funcionar específicamente con el panel de control con el que interactúan. Los detectores tetrafilares (4 conductores) toman alimentación eléctrica de dos conductores independientes y, al igual que los bifilares, producen un cierre de circuito para enviar una condición de alarma

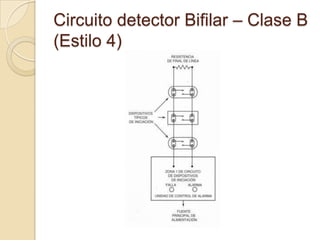

Circuito detector Bifilar – Clase B (Estilo 4)

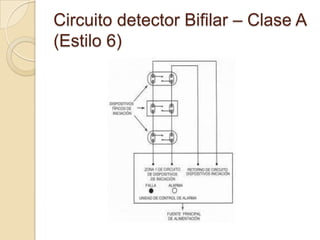

Circuito detector Bifilar – Clase A (Estilo 6)

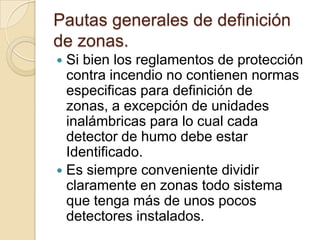

Pautas generales de definición de zonas. Si bien los reglamentos de protección contra incendio no contienen normas especificas para definición de zonas, a excepción de unidades inalámbricas para lo cual cada detector de humo debe estar Identificado.  Es siempre conveniente dividir claramente en zonas todo sistema que tenga más de unos pocos detectores instalados.
Funciones adicionales de seguridad Control de circulación de humo en sistemas de circulación de aire y aire acondicionado. Apertura de compuertas para con tener el humo en caso de incendio Apertura de cerraduras para permitir evacuaciones en casos de incendio. Para manejar el acceso a ascensores en caso de incendio. Para activar un sistema de extinción.

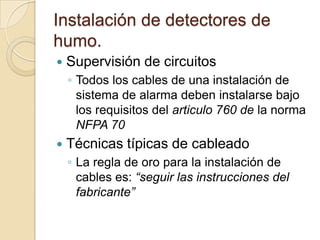

Instalación de detectores de humo. Supervisión de circuitos Todos los cables de una instalación de sistema de alarma deben instalarse bajo los requisitos del articulo 760 de la norma NFPA 70 Técnicas típicas de cableado La regla de oro para la instalación de cables es: “seguir las instrucciones del fabricante”
Método INCORRECTO de instalación
Método CORRECTO de instalación

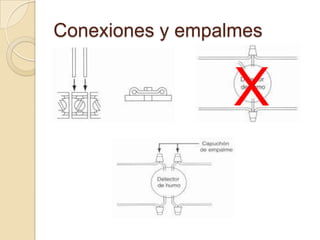

Conexiones y empalmes X

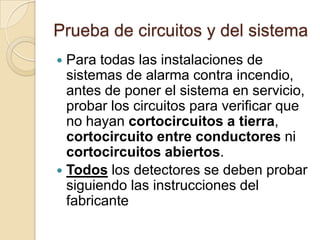

Prueba de circuitos y del sistema Para todas las instalaciones de sistemas de alarma contra incendio, antes de poner el sistema en servicio, probar los circuitos para verificar que no hayan cortocircuitos a tierra, cortocircuito entre conductores ni cortocircuitos abiertos.  Todoslos detectores se deben probar siguiendo las instrucciones del fabricante

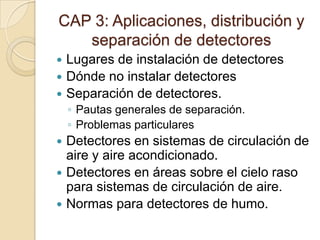

CAP 3: Aplicaciones, distribución y separación de detectores Lugares de instalación de detectores Dónde no instalar detectores Separación de detectores. Pautas generales de separación. Problemas particulares Detectores en sistemas de circulación de aire y aire acondicionado. Detectores en áreas sobre el cielo raso para sistemas de circulación de aire. Normas para detectores de humo.

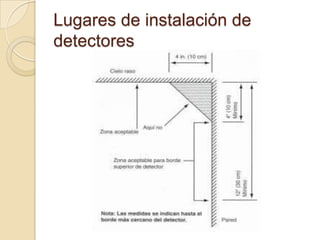

Lugares de instalación de detectores

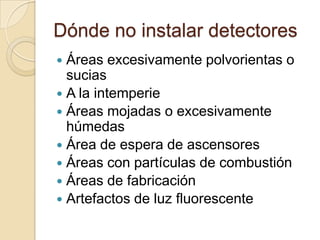

Dónde no instalar detectores Áreas excesivamente polvorientas o sucias A la intemperie Áreas mojadas o excesivamente húmedas Área de espera de ascensores Áreas con partículas de combustión Áreas de fabricación Artefactos de luz fluorescente
Separación de detectores Pautas generales de separación

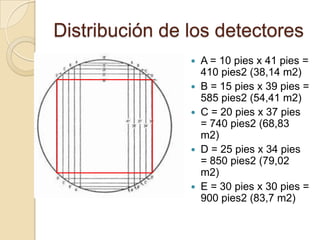

Distribución de los detectores A = 10 pies x 41 pies = 410 pies2 (38,14 m2) B = 15 pies x 39 pies = 585 pies2 (54,41 m2) C = 20 pies x 37 pies = 740 pies2 (68,83 m2) D = 25 pies x 34 pies = 850 pies2 (79,02 m2) E = 30 pies x 30 pies = 900 pies2 (83,7 m2)

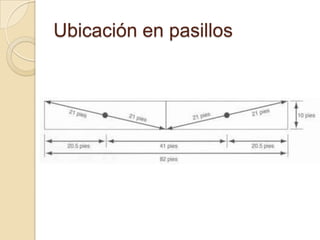

Ubicación en pasillos

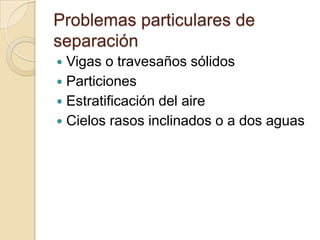

Problemas particulares de separación Vigas o travesaños sólidos Particiones Estratificación del aire Cielos rasos inclinados o a dos aguas

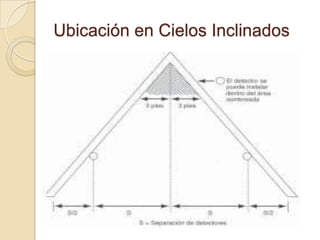

Ubicación en Cielos Inclinados

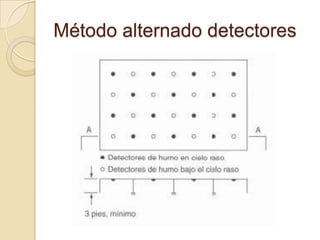

Método alternado detectores

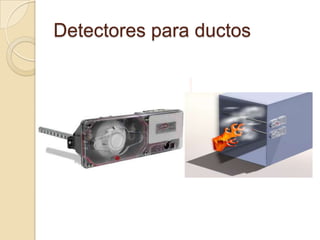

Detectores para ductos

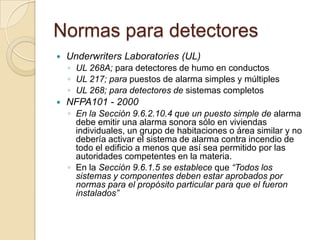

Normas para detectores UnderwritersLaboratories (UL)  UL 268A; para detectores de humo en conductos UL 217; para puestos de alarma simples y múltiples UL 268; para detectores de sistemas completos NFPA101 - 2000  En la Sección 9.6.2.10.4 que un puesto simple de alarma debe emitir una alarma sonora sólo en viviendas individuales, un grupo de habitaciones o área similar y no debería activar el sistema de alarma contra incendio de todo el edificio a menos que así sea permitido por las autoridades competentes en la materia. En la Sección 9.6.1.5 se establece que “Todos los sistemas y componentes deben estar aprobados por normas para el propósito particular para que el fueron instalados”

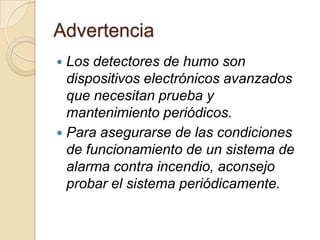

Advertencia Los detectores de humo son dispositivos electrónicos avanzados que necesitan prueba y mantenimiento periódicos.  Para asegurarse de las condiciones de funcionamiento de un sistema de alarma contra incendio, aconsejo probar el sistema periódicamente.

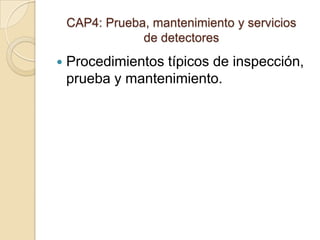

CAP4: Prueba, mantenimiento y serviciosde detectores Procedimientos típicos de inspección, prueba y mantenimiento.

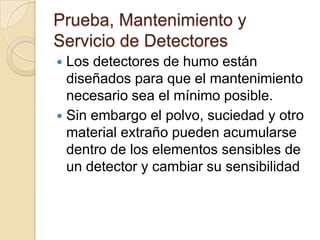

Prueba, Mantenimiento y Servicio de Detectores Los detectores de humo están diseñados para que el mantenimiento necesario sea el mínimo posible.  Sin embargo el polvo, suciedad y otro material extraño pueden acumularse dentro de los elementos sensibles de un detector y cambiar su sensibilidad
Prueba, mantenimiento y servicios de detectores Los detectores de humo están diseñados para que el mantenimiento necesario sea el mínimo posible.  Sin embargo el polvo, suciedad y otro material extraño pueden acumularse dentro de los elementos sensibles de un detector y cambiar su sensibilidad.
Procedimientos típicos de inspección, prueba y mantenimiento Dar aviso a la jefatura correspondiente de la prueba Anular la zona en mantenimiento para evitar falsas alarmas Utilizar aspiradora para quitar el polvo Algunos detectores pueden ser desmontados para una limpieza más profunda. Probar la sensibilidad de los detectores a lo menos 1 vez al año

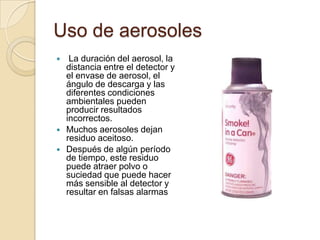

Uso de aerosoles La duración del aerosol, la distancia entre el detector y el envase de aerosol, el ángulo de descarga y las diferentes condiciones ambientales pueden producir resultados incorrectos.  Muchos aerosoles dejan residuo aceitoso.  Después de algún período de tiempo, este residuo puede atraer polvo o suciedad que puede hacer más sensible al detector y resultar en falsas alarmas

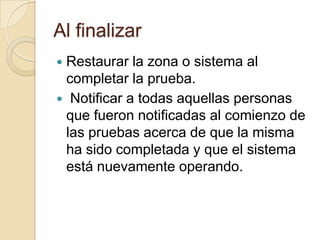

Al finalizar Restaurar la zona o sistema al completar la prueba. Notificar a todas aquellas personas que fueron notificadas al comienzo de las pruebas acerca de que la misma ha sido completada y que el sistema está nuevamente operando.

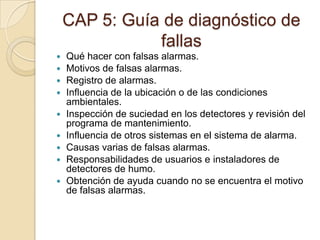

CAP 5: Guía de diagnóstico de fallas Qué hacer con falsas alarmas. Motivos de falsas alarmas. Registro de alarmas. Influencia de la ubicación o de las condiciones ambientales. Inspección de suciedad en los detectores y revisión del programa de mantenimiento. Influencia de otros sistemas en el sistema de alarma. Causas varias de falsas alarmas. Responsabilidades de usuarios e instaladores de detectores de humo. Obtención de ayuda cuando no se encuentra el motivo de falsas alarmas.

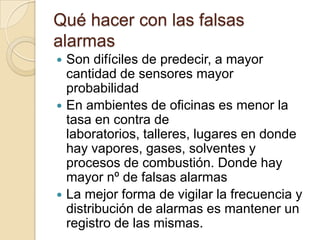

Qué hacer con las falsas alarmas Son difíciles de predecir, a mayor cantidad de sensores mayor probabilidad En ambientes de oficinas es menor la tasa en contra de laboratorios, talleres, lugares en donde hay vapores, gases, solventes y procesos de combustión. Donde hay mayor nº de falsas alarmas La mejor forma de vigilar la frecuencia y distribución de alarmas es mantener un registro de las mismas.

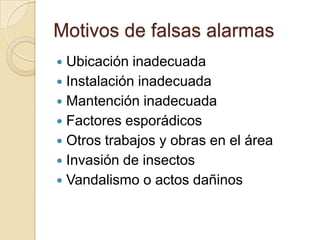

Motivos de falsas alarmas Ubicación inadecuada Instalación inadecuada Mantención inadecuada Factores esporádicos Otros trabajos y obras en el área Invasión de insectos Vandalismo o actos dañinos

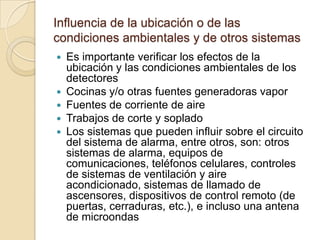

Influencia de la ubicación o de las condiciones ambientales y de otros sistemas Es importante verificar los efectos de la ubicación y las condiciones ambientales de los detectores Cocinas y/o otras fuentes generadoras vapor Fuentes de corriente de aire Trabajos de corte y soplado Los sistemas que pueden influir sobre el circuito del sistema de alarma, entre otros, son: otros sistemas de alarma, equipos de comunicaciones, teléfonos celulares, controles de sistemas de ventilación y aire acondicionado, sistemas de llamado de ascensores, dispositivos de control remoto (de puertas, cerraduras, etc.), e incluso una antena de microondas

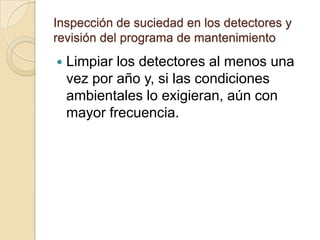

Inspección de suciedad en los detectores y revisión del programa de mantenimiento Limpiar los detectores al menos una vez por año y, si las condiciones ambientales lo exigieran, aún con mayor frecuencia.

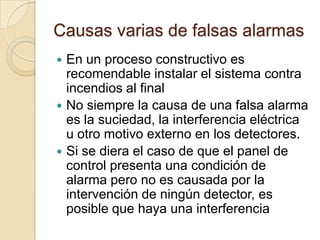

Causas varias de falsas alarmas En un proceso constructivo es recomendable instalar el sistema contra incendios al final No siempre la causa de una falsa alarma es la suciedad, la interferencia eléctrica u otro motivo externo en los detectores. Si se diera el caso de que el panel de control presenta una condición de alarma pero no es causada por la intervención de ningún detector, es posible que haya una interferencia

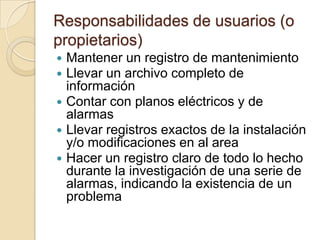

Responsabilidades de usuarios (o propietarios) Mantener un registro de mantenimiento Llevar un archivo completo de información Contar con planos eléctricos y de alarmas Llevar registros exactos de la instalación y/o modificaciones en al area Hacer un registro claro de todo lo hecho durante la investigación de una serie de alarmas, indicando la existencia de un problema

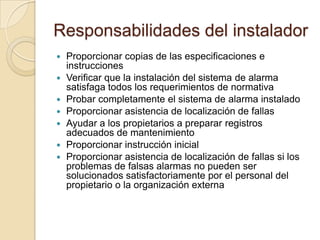

Responsabilidades del instalador Proporcionar copias de las especificaciones e instrucciones Verificar que la instalación del sistema de alarma satisfaga todos los requerimientos de normativa Probar completamente el sistema de alarma instalado Proporcionar asistencia de localización de fallas Ayudar a los propietarios a preparar registros adecuados de mantenimiento Proporcionar instrucción inicial Proporcionar asistencia de localización de fallas si los problemas de falsas alarmas no pueden ser solucionados satisfactoriamente por el personal del propietario o la organización externa
