¿Qué es un diodo?
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido.
Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos:
UNA LAMINA ANODO,
UN CATODO
1. DIODO ZENER
tipo especial de diodo, que siempre se utiliza polarizado inversamente.
En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
2. DIODO TUNEL
se comporta de una manera muy interesante conforme se le va aumentando una tensión aplicada en sentido directo.
Los diodos tunnel tienen la cualidad de pasar entre los niveles de corriente Ip e Iv muy rápidamente, cambiando de estado de conducción al de no conducción incluso más rápido que los diodos Schottky.
Desgraciadamente, este tipo de diodo no se puede utilizar como rectificador debido a que tiene una corriente de fuga muy grande cuando están polarizados en inversa.
Así estos diodos sólo encuentran aplicaciones reducidas como en circuitos osciladores de alta frecuencia.
3. DIODO RECTIFICADOR
dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor.
Si se aplica al diodo una tensión de corriente alterna durante los medios ciclos positivos, se polariza en forma directa; de esta manera, permite el paso de la corriente eléctrica. Pero durante los medios ciclos negativos, el diodo se polariza de manera inversa; con ello, evita el paso de la corriente en tal sentido.
Durante la fabricación de los diodos rectificadores, se consideran tres factores: la frecuencia máxima en que realizan correctamente su función, la corriente máxima en que pueden conducir en sentido directo y las tensiones directa e inversa máximas que soportarán
4. FOTODIODO
Un fotodiodo consiste en una unión p-n activa, que trabaja con polarización invertida. Cuando la luz cae sobre la unión, fluye una corriente inversa que es proporcional a la iluminancia. La respuesta lineal a la luz, la hace un elemento útil en los foto detectores de algunas aplicaciones. También se usa como elemento activo en interruptores activados por la luz.
El mecanismo del fotodiodo es como el de la célula solar (en miniatura). Su tiempo de respuesta es rápido, del orden de nanosegundos. Como detectores de luz, se polarizan al revés -la corriente invertida es linealmente proporcional a la iluminancia que incide sobre el diodo
Trabajo de investigación de Diodos , Que es un diodo, definición, tipos de diodos,curvas características .
realizado por el Alumno : Victor Figueredo 25612728
Trabajo de investigación de Diodos , Que es un diodo, definición, tipos de diodos,curvas características .
realizado por el Alumno : Víctor Figueredo 25612728
Se presenta los Diodos de manera concreta y de una forma explicita para el mejor entendimiento.
Así como algunas funciones de la resistencia entre otros.
Trabajo de investigación de Diodos , Que es un diodo, definición, tipos de diodos,curvas características .
realizado por el Alumno : Victor Figueredo 25612728
Trabajo de investigación de Diodos , Que es un diodo, definición, tipos de diodos,curvas características .
realizado por el Alumno : Víctor Figueredo 25612728
Se presenta los Diodos de manera concreta y de una forma explicita para el mejor entendimiento.
Así como algunas funciones de la resistencia entre otros.
La finalidad del presente documento es exponer aspectos generales de los inventarios de tecnologías sanitarias que ayuden a las personas interesadas que trabajan en este sector a conocer mejor esta disciplina. Los lectores podrán conocer los distintos tipos de inventarios y los datos que comprenden. Además, el documento pretende ilustrar la función de un inventario exacto y detallado en la GTS y la importancia de asegurarse de que el inventario ofrezca información útil para tomar decisiones fundamentadas.
PREVENTIVO Y CORRECTIVO DE EQUIPOS
Acorde a las recomendaciones de mantenimiento preventivo establecidas por cada fabricante, ofrecemos a nuestros clientes este servicio con un staff de profesionales altamente calificado y con equipos y patrones certificados.
Prestación de servicio de mantenimiento preventivo y correctivo a equipos biomédicos en áreas como:
Los diodos son componentes electrónicos semiconductores que cumplen una función importante en los circuitos electrónicos. Un diodo es el resultado de la unión entre dos semiconductores que, de acuerdo a sus características constructivas, se denominan materiales N y P. Los materiales N se caracterizan por poseer impurezas que agregan electrones libres, mientras que los del tipo P tienen impurezas que carecen de electrones respecto al silicio.
El primer diodo utilizado para la rectificación de señales alternas fue el de tubo, construido por Thomas Alba Edison y se llamó Efecto Edison, que contenía una placa y el filamento únicamente; posteriormente se uso el rectificador de selenio, antecesor de los que actualmente se usan y que minimizaron el tamaño y espacio, comparado con el de tubo al vacío, la diferencia es bastante grande, además del gran consumo de energía para su funcionamiento.
Diodo Rectificador
El diodo rectificador es uno de los mecanismos de la familia de los diodos más sencillos y antiguo. Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Son tipos de diodo que constituyen el elemento o circuito que permite convertir la corriente alterna en corriente continua. Tiene diferentes formas de uso pero una de las principales es rectificar señales, detector, salidas de audio, fuentes de alimentación, entre otros.
Diodo Zener
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
Se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor.
Un regulador con diodo de zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente variaciones y/o las variaciones de corriente en la carga.
Diodo Schottky
Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia.
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que conducir en sentido directo es bastante grande. El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR). Sin embargo el diodo Schottky encuentra gran cantidad de aplicaciones en cir
(PROYECTO) Límites entre el Arte, los Medios de Comunicación y la Informáticavazquezgarciajesusma
En este proyecto de investigación nos adentraremos en el fascinante mundo de la intersección entre el arte y los medios de comunicación en el campo de la informática.
La rápida evolución de la tecnología ha llevado a una fusión cada vez más estrecha entre el arte y los medios digitales, generando nuevas formas de expresión y comunicación.
Continuando con el desarrollo de nuestro proyecto haremos uso del método inductivo porque organizamos nuestra investigación a la particular a lo general. El diseño metodológico del trabajo es no experimental y transversal ya que no existe manipulación deliberada de las variables ni de la situación, si no que se observa los fundamental y como se dan en su contestó natural para después analizarlos.
El diseño es transversal porque los datos se recolectan en un solo momento y su propósito es describir variables y analizar su interrelación, solo se desea saber la incidencia y el valor de uno o más variables, el diseño será descriptivo porque se requiere establecer relación entre dos o más de estás.
Mediante una encuesta recopilamos la información de este proyecto los alumnos tengan conocimiento de la evolución del arte y los medios de comunicación en la información y su importancia para la institución.
Actualmente, y debido al desarrollo tecnológico de campos como la informática y la electrónica, la mayoría de las bases de datos están en formato digital, siendo este un componente electrónico, por tanto se ha desarrollado y se ofrece un amplio rango de soluciones al problema del almacenamiento de datos.
Las lámparas de alta intensidad de descarga o lámparas de descarga de alta in...espinozaernesto427
Las lámparas de alta intensidad de descarga o lámparas de descarga de alta intensidad son un tipo de lámpara eléctrica de descarga de gas que produce luz por medio de un arco eléctrico entre electrodos de tungsteno alojados dentro de un tubo de alúmina o cuarzo moldeado translúcido o transparente.
lámparas más eficientes del mercado, debido a su menor consumo y por la cantidad de luz que emiten. Adquieren una vida útil de hasta 50.000 horas y no generan calor alguna. Si quieres cambiar la iluminación de tu hogar para hacerla mucho más eficiente, ¡esta es tu mejor opción!
Las nuevas lámparas de descarga de alta intensidad producen más luz visible por unidad de energía eléctrica consumida que las lámparas fluorescentes e incandescentes, ya que una mayor proporción de su radiación es luz visible, en contraste con la infrarroja. Sin embargo, la salida de lúmenes de la iluminación HID puede deteriorarse hasta en un 70% durante 10,000 horas de funcionamiento.
Muchos vehículos modernos usan bombillas HID para los principales sistemas de iluminación, aunque algunas aplicaciones ahora están pasando de bombillas HID a tecnología LED y láser.1 Modelos de lámparas van desde las típicas lámparas de 35 a 100 W de los autos, a las de más de 15 kW que se utilizan en los proyectores de cines IMAX.
Esta tecnología HID no es nueva y fue demostrada por primera vez por Francis Hauksbee en 1705. Lámpara de Nernst.
Lámpara incandescente.
Lámpara de descarga. Lámpara fluorescente. Lámpara fluorescente compacta. Lámpara de haluro metálico. Lámpara de vapor de sodio. Lámpara de vapor de mercurio. Lámpara de neón. Lámpara de deuterio. Lámpara xenón.
Lámpara LED.
Lámpara de plasma.
Flash (fotografía) Las lámparas de descarga de alta intensidad (HID) son un tipo de lámparas de descarga de gas muy utilizadas en la industria de la iluminación. Estas lámparas producen luz creando un arco eléctrico entre dos electrodos a través de un gas ionizado. Las lámparas HID son conocidas por su gran eficacia a la hora de convertir la electricidad en luz y por su larga vida útil.
A diferencia de las luces fluorescentes, que necesitan un recubrimiento de fósforo para emitir luz visible, las lámparas HID no necesitan ningún recubrimiento en el interior de sus tubos. El propio arco eléctrico emite luz visible. Sin embargo, algunas lámparas de halogenuros metálicos y muchas lámparas de vapor de mercurio tienen un recubrimiento de fósforo en el interior de la bombilla para mejorar el espectro luminoso y reproducción cromática. Las lámparas HID están disponibles en varias potencias, que van desde los 25 vatios de las lámparas de halogenuros metálicos autobalastradas y los 35 vatios de las lámparas de vapor de sodio de alta intensidad hasta los 1.000 vatios de las lámparas de vapor de mercurio y vapor de sodio de alta intensidad, e incluso hasta los 1.500 vatios de las lámparas de halogenuros metálicos.
Las lámparas HID requieren un equipo de control especial llamado balasto para funcionar
2. Un diodo es un componente electrónico de dos terminales que
permite la circulación de la corriente eléctrica a través de él en
un solo sentido.
Este término generalmente se usa para referirse al diodo
semiconductor, el más común en la actualidad; consta de una
pieza de cristal semiconductor conectada a dos terminales
eléctricos. El diodo de vacío (que actualmente ya no se usa,
excepto para tecnologías de alta potencia) es un tubo de
vacío con dos electrodos:
UNA LAMINAANODO,
UN CATODO
UNIVERSIDAD PRIVADA TELESUP
3. UNIVERSIDAD PRIVADA TELESUP
tipo especial de diodo, que siempre se utiliza
polarizado inversamente.
En este caso la corriente circula en contra de
la flecha que representa el diodo. Si el diodo
zener se polariza en sentido directo se
comporta como un diodo rectificador común.
Cuando el diodo zener funciona polarizado
inversamente mantiene entre sus
terminales un voltaje constante.
4. UNIVERSIDAD PRIVADA TELESUP
se comporta de una manera muy interesante conforme se
le va aumentando una tensión aplicada en sentido directo.
Los diodos tunnel tienen la cualidad de pasar entre los
niveles de corriente Ip e Iv muy rápidamente, cambiando
de estado de conducción al de no conducción incluso más
rápido que los diodos Schottky.
Desgraciadamente, este tipo de diodo no se puede utilizar
como rectificador debido a que tiene una corriente de fuga
muy grande cuando están polarizados en inversa.
Así estos diodos sólo encuentran aplicaciones reducidas
como en circuitos osciladores de alta frecuencia.
5. UNIVERSIDAD PRIVADA TELESUP
dispositivo semiconductor que permite el paso de la corriente
eléctrica en una única dirección con características similares a
un interruptor.
Si se aplica al diodo una tensión de corriente alterna durante
los medios ciclos positivos, se polariza en forma directa; de
esta manera, permite el paso de la corriente eléctrica. Pero
durante los medios ciclos negativos, el diodo se polariza de
manera inversa; con ello, evita el paso de la corriente en tal
sentido.
Durante la fabricación de los diodos rectificadores, se
consideran tres factores: la frecuencia máxima en que realizan
correctamente su función, la corriente máxima en que pueden
conducir en sentido directo y las tensiones directa e inversa
máximas que soportarán.

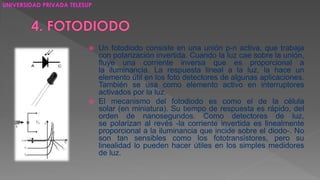

6. Un fotodiodo consiste en una unión p-n activa, que trabaja
con polarización invertida. Cuando la luz cae sobre la unión,
fluye una corriente inversa que es proporcional a
la iluminancia. La respuesta lineal a la luz, la hace un
elemento útil en los foto detectores de algunas aplicaciones.
También se usa como elemento activo en interruptores
activados por la luz.
El mecanismo del fotodiodo es como el de la célula
solar (en miniatura). Su tiempo de respuesta es rápido, del
orden de nanosegundos. Como detectores de luz,
se polarizan al revés -la corriente invertida es linealmente
proporcional a la iluminancia que incide sobre el diodo-. No
son tan sensibles como los fototransistores, pero su
linealidad lo pueden hacer útiles en los simples medidores
de luz.
UNIVERSIDAD PRIVADA TELESUP
7. UNIVERSIDAD PRIVADA TELESUP
dispositivo semiconductor que emite luz incoherente de espectro reducido
cuando se polariza de forma directa la unión PN en la cual circula por él
una corriente eléctrica . Este fenómeno es una forma de
electroluminiscencia, el LED es un tipo especial de diodo que trabaja como
un diodo común, pero que al ser atravesado por la corriente eléctrica, emite
luz .
Para obtener una buena intensidad luminosa debe escogerse bien la
corriente que atraviesa el LED y evitar que este se pueda dañar; para ello,
hay que tener en cuenta que el voltaje de operación va desde 1,8 hasta 3,8
voltios aproximadamente (lo que está relacionado con el material de
fabricación y el color de la luz que emite) y la gama de intensidades que
debe circular por él varía según su aplicación. Los Valores típicos de
corriente directa de polarización de un LED están comprendidos entre los
10 y 20 miliamperios (mA) en los diodos de color rojo y de entre los 20 y 40
miliamperios (mA) para los otros LED.
