Este documento proporciona información técnica sobre diferentes tipos de diodos, incluidos diodos semiconductores, diodos de vacío, diodos Zener, diodos LED, diodos láser, fotodiodos y diodos varactores. Describe las características clave de cada tipo de diodo como su tensión de trabajo, corriente máxima, color, potencia de salida y más. Además, incluye tablas con especificaciones técnicas de varios modelos populares de cada tipo de diodo.

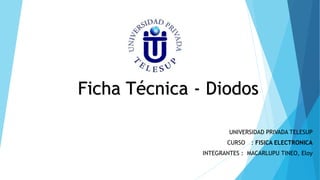

1. Ficha Técnica - Diodos
UNIVERSIDAD PRIVADA TELESUP
CURSO : FISICA ELECTRONICA
INTEGRANTES : MACARLUPU TINEO, Eloy

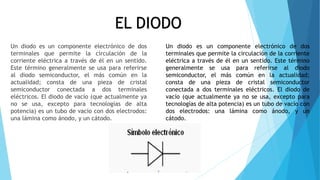

2. EL DIODO
Un diodo es un componente electrónico de dos
terminales que permite la circulación de la
corriente eléctrica a través de él en un sentido.
Este término generalmente se usa para referirse
al diodo semiconductor, el más común en la
actualidad; consta de una pieza de cristal
semiconductor conectada a dos terminales
eléctricos. El diodo de vacío (que actualmente ya
no se usa, excepto para tecnologías de alta
potencia) es un tubo de vacío con dos electrodos:
una lámina como ánodo, y un cátodo.
Un diodo es un componente electrónico de dos
terminales que permite la circulación de la corriente
eléctrica a través de él en un sentido. Este término
generalmente se usa para referirse al diodo
semiconductor, el más común en la actualidad;
consta de una pieza de cristal semiconductor
conectada a dos terminales eléctricos. El diodo de
vacío (que actualmente ya no se usa, excepto para
tecnologías de alta potencia) es un tubo de vacío con
dos electrodos: una lámina como ánodo, y un
cátodo.

3. Marca/n° de
ref.
Tipo de
rectificador
Corriente
Continúa
máxima
directa
Tensión
repetitiva
inversa de
pico
Tensión
directa de
pico
IXYS
DSA2 – 18A
Avalanche
Diode
7A 1800V 1.25V
IXYS
DSAI17 – 16A
Avalanche
Diode
40A 1600V 1.36V
DIODOS DE AVALANCHA

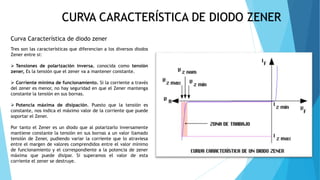

4. Curva Característica de diodo zener
Tres son las características que diferencian a los diversos diodos
Zener entre si:
 Tensiones de polarización inversa. conocida como tensión
zener, Es la tensión que el zener va a mantener constante.
 Corriente mínima de funcionamiento. Si la corriente a través
del zener es menor, no hay seguridad en que el Zener mantenga
constante la tensión en sus bornas.
 Potencia máxima de disipación. Puesto que la tensión es
constante, nos indica el máximo valor de la corriente que puede
soportar el Zener.
Por tanto el Zener es un diodo que al polarizarlo inversamente
mantiene constante la tensión en sus bornas a un valor llamado
tensión de Zener, pudiendo variar la corriente que lo atraviesa
entre el margen de valores comprendidos entre el valor mínimo
de funcionamiento y el correspondiente a la potencia de zener
máxima que puede disipar. Si superamos el valor de esta
corriente el zener se destruye.
CURVA CARACTERÍSTICA DE DIODO ZENER

5. DIODOS ZENER
Marca/n° de
ref.
Configuración Tipo de Zener
Tensión
Nominal de
Zener
Tolerancia
de Tensión
Zener
ON
Semiconductor
1N5349BRLG
Único
Regulador de
Tensión
12V +- 5%
ON
Semiconductor
MMSZ9V1T1G
Único
Regulador de
Tensión
9.1V +- 5%

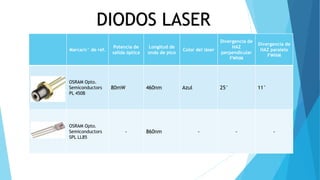

6. DIODOS LASER
Marca/n° de ref.
Potencia de
salida óptica
Longitud de
onda de pico
Color del láser
Divergencia de
HAZ
perpendicular
FWHM
Divergencia de
HAZ paralelo
FWHM
OSRAM Opto.
Semiconductors
PL 450B
80mW 460nm Azul 25° 11°
OSRAM Opto.
Semiconductors
SPL LL85
- 860nm - - -

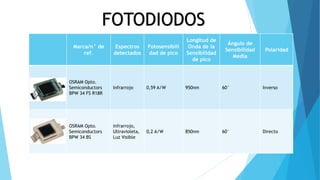

7. FOTODIODOS
Marca/n° de
ref.
Espectros
detectados
Fotosensibili
dad de pico
Longitud de
Onda de la
Sensibilidad
de pico
Ángulo de
Sensibilidad
Media
Polaridad
OSRAM Opto.
Semiconductors
BPW 34 FS R18R
Infrarrojo 0,59 A/W 950nm 60° Inverso
OSRAM Opto.
Semiconductors
BPW 34 BS
Infrarrojo,
Ultravioleta,
Luz Visible
0,2 A/W 850nm 60° Directo

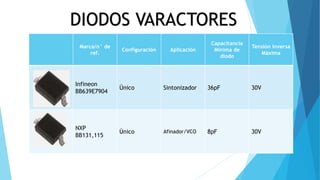

8. DIODOS VARACTORES
Marca/n° de
ref.
Configuración Aplicación
Capacitancia
Mínima de
diodo
Tensión Inversa
Máxima
Infineon
BB639E7904
Único Sintonizador 36pF 30V
NXP
BB131,115
Único Afinador/VCO 8pF 30V

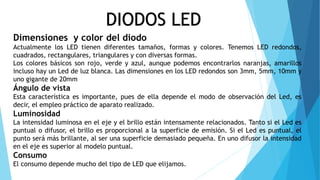

9. DIODOS LED
Dimensiones y color del diodo
Actualmente los LED tienen diferentes tamaños, formas y colores. Tenemos LED redondos,
cuadrados, rectangulares, triangulares y con diversas formas.
Los colores básicos son rojo, verde y azul, aunque podemos encontrarlos naranjas, amarillos
incluso hay un Led de luz blanca. Las dimensiones en los LED redondos son 3mm, 5mm, 10mm y
uno gigante de 20mm
Ángulo de vista
Esta característica es importante, pues de ella depende el modo de observación del Led, es
decir, el empleo práctico de aparato realizado.
Luminosidad
La intensidad luminosa en el eje y el brillo están intensamente relacionados. Tanto si el Led es
puntual o difusor, el brillo es proporcional a la superficie de emisión. Si el Led es puntual, el
punto será más brillante, al ser una superficie demasiado pequeña. En uno difusor la intensidad
en el eje es superior al modelo puntual.
Consumo
El consumo depende mucho del tipo de LED que elijamos.

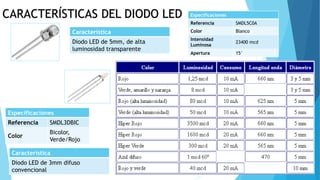

10. CARACTERÍSTICAS DEL DIODO LED
Característica
Diodo LED de 5mm, de alta
luminosidad transparente
Especificaciones
Referencia SMDL5C0A
Color Blanco
Intensidad
Luminosa
23400 mcd
Apertura 15°
Característica
Diodo LED de 3mm difuso
convencional
Especificaciones
Referencia SMDL3DBIC
Color
Bicolor,
Verde/Rojo

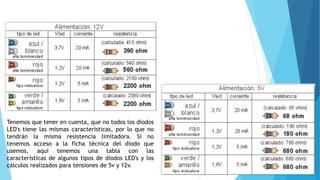

11. Tenemos que tener en cuenta, que no todos los diodos
LED's tiene las mismas características, por lo que no
tendrán la misma resistencia limitadora. Si no
tenemos acceso a la ficha técnica del diodo que
usemos, aquí tenemos una tabla con las
características de algunos tipos de diodos LED's y los
cálculos realizados para tensiones de 5v y 12v.

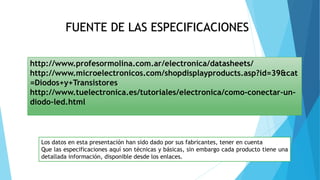

12. FUENTE DE LAS ESPECIFICACIONES
http://www.profesormolina.com.ar/electronica/datasheets/
http://www.microelectronicos.com/shopdisplayproducts.asp?id=39&cat
=Diodos+y+Transistores
http://www.tuelectronica.es/tutoriales/electronica/como-conectar-un-
diodo-led.html
Los datos en esta presentación han sido dado por sus fabricantes, tener en cuenta
Que las especificaciones aquí son técnicas y básicas, sin embargo cada producto tiene una
detallada información, disponible desde los enlaces.
