Este documento describe diferentes tipos de diodos, incluyendo diodos rectificadores de silicio 1N4001-1N4007 para corrientes de 1A y tensiones de 50V-1000V, diodos detector 1N4148 para demodulación de radio AM, diodos zener ZPD1-ZPD51 con tensiones de 1V-51V y máxima potencia de 500mW, diodos varicap BB521 con capacidad variable de 2-18pF para VHF/UHF, y diodos LED de diferentes colores como rojo, verde, amarillo

1. DIODO RECTIFICADOR
1N4001 – 1N4007
Los diodos rectificadores se silicio adecuados para una
corriente nominal de 1 A, con una gama de tensiones
comprendida entre 50 V para el tipo 1N4001 y 1000 para el
tipo 1N4007

3. *CURVA
CARACTERIS
TICA DEL
DIODO
1N4001 -
4007

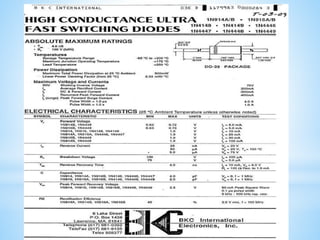

4. *DIODO DETECTOR
1N4148 Es un diodo de silicio construido
según la tecnología Planar – Epitaxial,
adecuado para aplicaciones de
conmutación rápida, por lo que es
muy usado para trabajar como
demodulador en la recepción de
señales de radio en transmisión de
onda media.

6. CURVA
CARACTERI
STICA DEL
DIODO
1N4148

7. DIODOS ZENER ZPD 1 – ZPD 51
Es una serie o
familia de diodos
zener de silicio,
fabricados según la
tecnología planar.
Su gama de
tensiones va desde
1 Volt. Hasta 51
Volt. Y pueden
disipar una
potencia máxima
de 500 mW.

8. Características técnicas

9. * Curvas
caracterí
sticas
de los
diodos
zener
ZPD1 –
ZPD 51

10. DIDO VARICAP BB521
*El diodo Varicap conocido como diodo de capacidad variable
o varactor, es un diodo que aprovecha determinadas técnicas
constructivas para comportarse, ante variaciones de la
tensión aplicada, como un capacitor (o condensador)
variable. El diodo BB521, es un diodo de silicio construido
según la tecnología Planar-Epitaxial, del tipo varicap. Posee
una amplia variación de capacidad para sintonizar las bandas
de VHF y UHF.

11. Diodo Varicap BB521
Range Capacità 2-18pF
Tensione max 30V
Resistenza serie(Rs)@470Mhz 0,6 ohm (C=9pF)
Utilizzo applicazioni VHF-UHF
Package DO-35
Confezione 5 Pezzi
Peso oggetto 2 g
Condizione NUOVO
Prodotti correlati -
Note: BB521 sostituisce il BB221

13. DIODOS LED, ROJO AZUL VERDE Y
AMARILLO
El LED es un tipo especial de diodo, que trabaja como un diodo
común, pero que al ser atravesado por la corriente eléctrica,
emite luz.
Existen diodos LED de varios colores que dependen del material
con el cual fueron construidos. Hay de color rojo, verde,
amarillo, ámbar, infrarrojo, entre otros.

14. Los valores de la resistencia corresponde a la resistencia limitadora de corriente
que se coloca para asegurar un correcto funcionamiento del led y no acortar su
vida útil.

16. ENLACES PARA IMÁGENES
http://www.ebay.it/itm/Diodi-BB521-BB221-Diodo-Varicap-2-18pF-5-pezzi-
/121067037394
http://www.tallerdetecnologia.es/joomla/dioded
http://www.alldatasheet.com/view.jsp?Searcheord=1n4001
http://www.alldatasheet.com/view.jsp?Searcheord=1n4148
http://www.alldatasheet.com/view.jsp?Searcheord=1nzdp12
