El documento describe diferentes tipos de diodos semiconductor, incluyendo diodos Schottky, varactor, varistor y PIN. El diodo Schottky se forma al colocar un metal en contacto con un semiconductor y tiene una rápida conmutación. Los diodos varactor y varistor tienen una resistencia que varía dependiendo de la tensión aplicada. El diodo PIN se utiliza a altas frecuencias debido a su alta impedancia cuando está polarizado inversamente.

1. Principios Eléctricos y digitales

4. • Un diodo Schottky, se forma Así se dice que el diodo Schottky es un
colocando una película dispositivo semiconductor "portador
metálica en contacto directo mayoritario". Esto significa que, si el
cuerpo semiconductor está dopado con
con un semiconductor, según impurezas tipo N, solamente los
lo indicado en la figura portadores tipo N (electrones móviles)
desempeñarán un papel significativo en
la operación del diodo y no se realizará la
recombinación aleatoria y lenta de
portadores tipo N y P que tiene lugar en
los diodos rectificadores normales, con lo
que la operación del dispositivo será
mucho más rápida.

5. El diodo Schottky en lugar de construirse a
partir de dos cristales semiconductores
de unión tipo p-n, utiliza un metal como
el aluminio (Al) o el platino (Pt) en
contacto con un cristal semiconductor de
silicio (Si) menos dopado que el empleado
en la fabricación de un diodo normal. Esta
unión le proporciona características de
conmutación muy rápida durante los
cambios de estados que ocurren entre la
polarización directa y la inversa, lo que
posibilita que pueda rectificar señales de
muy altas frecuencias, así como suprimir
valores altos de sobrecorriente en
circuitos que trabajan con gran intensidad
de corriente.

6. Los diodos Schottky se emplean ampliamente en
la protección de las descargas de las celdas
solares en instalaciones provistas de baterías de
plomo-ácido, así como en mezcladores de
frecuencias entre 10 MHz y 1000 GHz instalados
en equipos de telecomunicaciones.

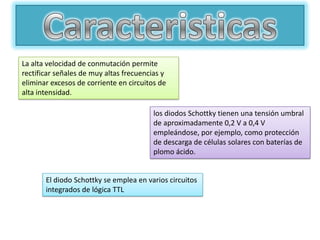

7. La alta velocidad de conmutación permite
rectificar señales de muy altas frecuencias y
eliminar excesos de corriente en circuitos de
alta intensidad.
los diodos Schottky tienen una tensión umbral
de aproximadamente 0,2 V a 0,4 V
empleándose, por ejemplo, como protección
de descarga de células solares con baterías de
plomo ácido.
El diodo Schottky se emplea en varios circuitos
integrados de lógica TTL

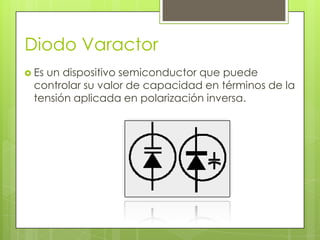

8. Diodo Varactor
 Es
un dispositivo semiconductor que puede
controlar su valor de capacidad en términos de la
tensión aplicada en polarización inversa.

9. Diodo Varactor
 Debido a la recombinación
de los portadores en el
diodo, una zona de
agotamiento se forma en la
juntura.
 Esta zona de agotamiento
actúa como un dieléctrico
(aislante), ya que no hay
ninguna carga y flujo
de corriente.

10. Diodo Varactor

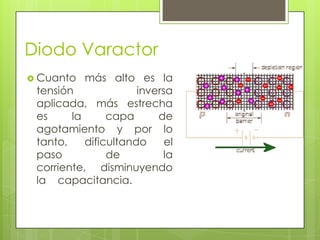

 Cuanto más alto es la
tensión inversa
aplicada, más estrecha
es la capa de
agotamiento y por lo
tanto, dificultando el
paso de la
corriente, disminuyendo
la capacitancia.

11. Aplicaciones
 La aplicación de estos
diodos se
encuentra, sobre
todo, en la sintonía de
TV, modulación de
frecuencia en
transmisiones de FM
y radio y en los
osciladores controlados
por voltaje (Oscilador
controlado por tensión).

12. Aplicaciones

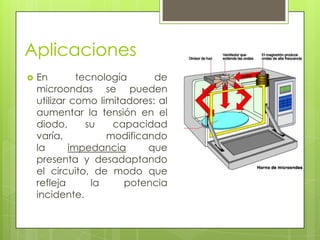

 En tecnología de
microondas se pueden
utilizar como limitadores: al
aumentar la tensión en el
diodo, su capacidad
varía, modificando
la impedancia que
presenta y desadaptando
el circuito, de modo que
refleja la potencia
incidente.

13. Varistor

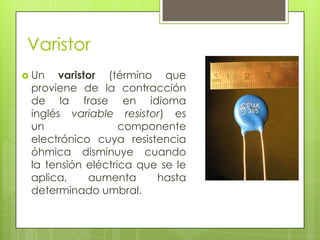

 Un varistor (término que
proviene de la contracción
de la frase en idioma
inglés variable resistor) es
un componente
electrónico cuya resistencia
óhmica disminuye cuando
la tensión eléctrica que se le
aplica, aumenta hasta
determinado umbral.

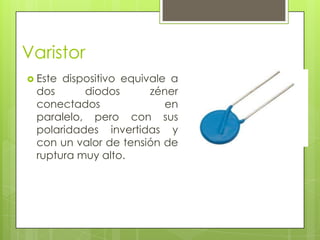

14. Varistor
 Estedispositivo equivale a
dos diodos zéner
conectados en
paralelo, pero con sus
polaridades invertidas y
con un valor de tensión de
ruptura muy alto.

15. Función del Varistor
 El varistor esta construido
a base de materiales
semiconductores al igual
que como el termistor. Por
lo tanto, al aplicar un
potencial en sus extremos
de pequeñas magnitudes
ofrece resistencia muy
elevada, en tanto que si
su potencial aplicado es
muy elevado, su
resistencia disminuye
permitiendo el paso de
una corriente.

16. Características

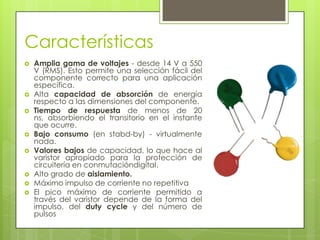

 Amplia gama de voltajes - desde 14 V a 550
V (RMS). Esto permite una selección fácil del
componente correcto para una aplicación
específica.
 Alta capacidad de absorción de energía
respecto a las dimensiones del componente.
 Tiempo de respuesta de menos de 20
ns, absorbiendo el transitorio en el instante
que ocurre.
 Bajo consumo (en stabd-by) - virtualmente
nada.
 Valores bajos de capacidad, lo que hace al
varistor apropiado para la protección de
circuitería en conmutacióndigital.
 Alto grado de aislamiento.
 Máximo impulso de corriente no repetitiva
 El pico máximo de corriente permitido a
través del varistor depende de la forma del
impulso, del duty cycle y del número de
pulsos

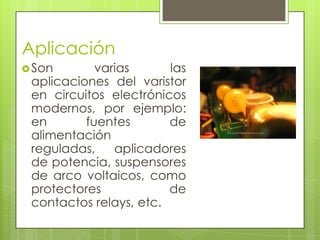

17. Aplicación
 Son varias las
aplicaciones del varistor
en circuitos electrónicos
modernos, por ejemplo:
en fuentes de
alimentación
reguladas, aplicadores
de potencia, suspensores
de arco voltaicos, como
protectores de
contactos relays, etc.

18. Diodo PIN

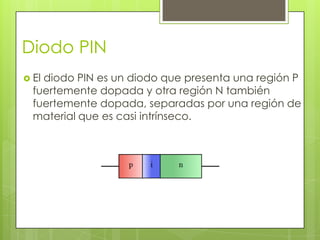

 Eldiodo PIN es un diodo que presenta una región P
fuertemente dopada y otra región N también
fuertemente dopada, separadas por una región de
material que es casi intrínseco.

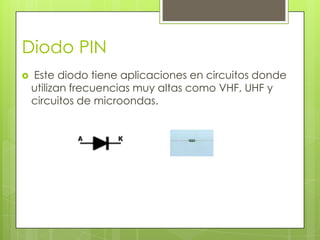

19. Diodo PIN
 Este diodo tiene aplicaciones en circuitos donde
utilizan frecuencias muy altas como VHF, UHF y
circuitos de microondas.

20. Diodo PIN
 Estetipo de diodos se utiliza en
frecuencias de microondas, es
decir, frecuencias que exceden de 1
GHz, puesto que incluso en estas
frecuencias el diodo tiene una
impedancia muy alta cuando está
inversamente polarizado y muy baja
cuando esta polarizado en sentido
directo. Además, las tensiones de
ruptura están comprendidas en el
margen de 100 a 1000 V.

21. Diodo PIN

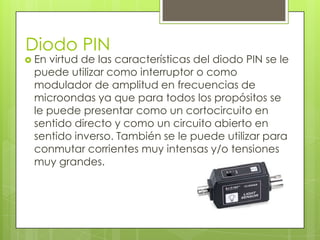

 Envirtud de las características del diodo PIN se le
puede utilizar como interruptor o como
modulador de amplitud en frecuencias de
microondas ya que para todos los propósitos se
le puede presentar como un cortocircuito en
sentido directo y como un circuito abierto en
sentido inverso. También se le puede utilizar para
conmutar corrientes muy intensas y/o tensiones
muy grandes.
