Este documento describe la configuración de base común de los transistores, incluyendo sus parámetros de entrada y salida, regiones de operación, y ganancias de corriente y voltaje. La configuración de base común conecta la base a tierra y permite amplificar señales de baja impedancia. Proporciona alta ganancia de voltaje aunque la ganancia de corriente es menor que la unidad.

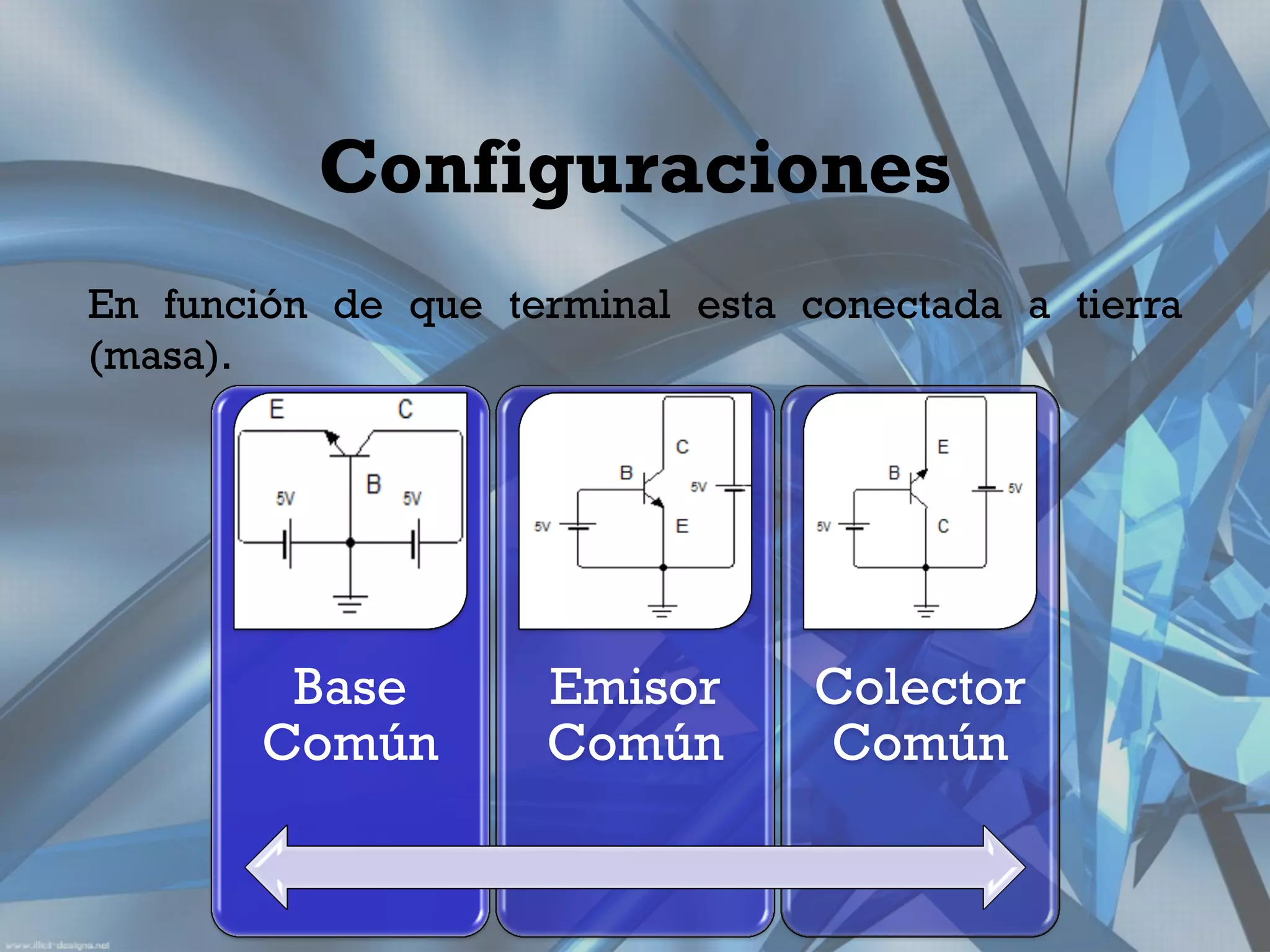

2. Configuraciones
En función de que terminal esta conectada a tierra
(masa).
Base Emisor Colector
Común Común Común

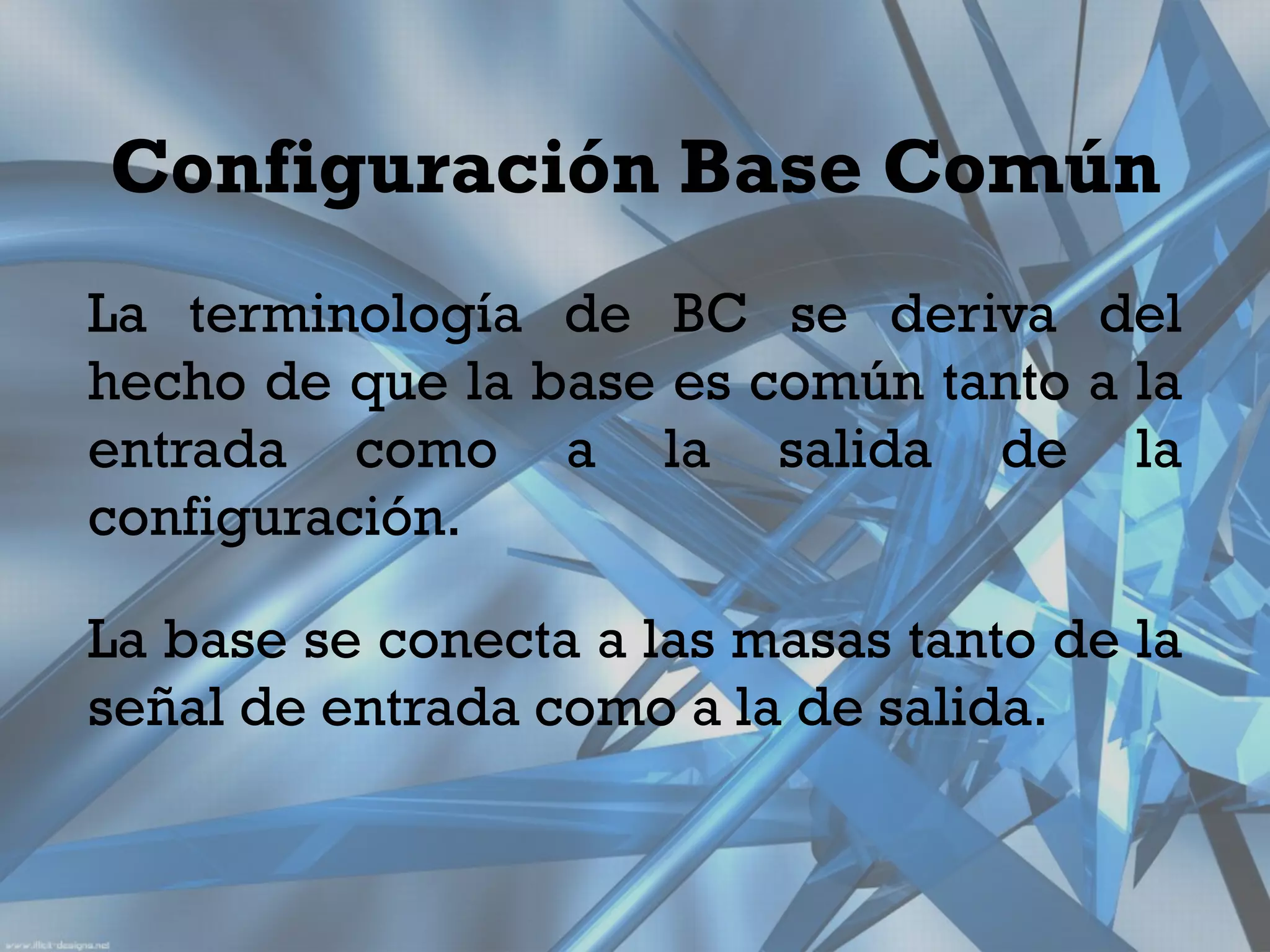

3. Configuración Base Común
La terminología de BC se deriva del
hecho de que la base es común tanto a la
entrada como a la salida de la
configuración.
La base se conecta a las masas tanto de la
señal de entrada como a la de salida.

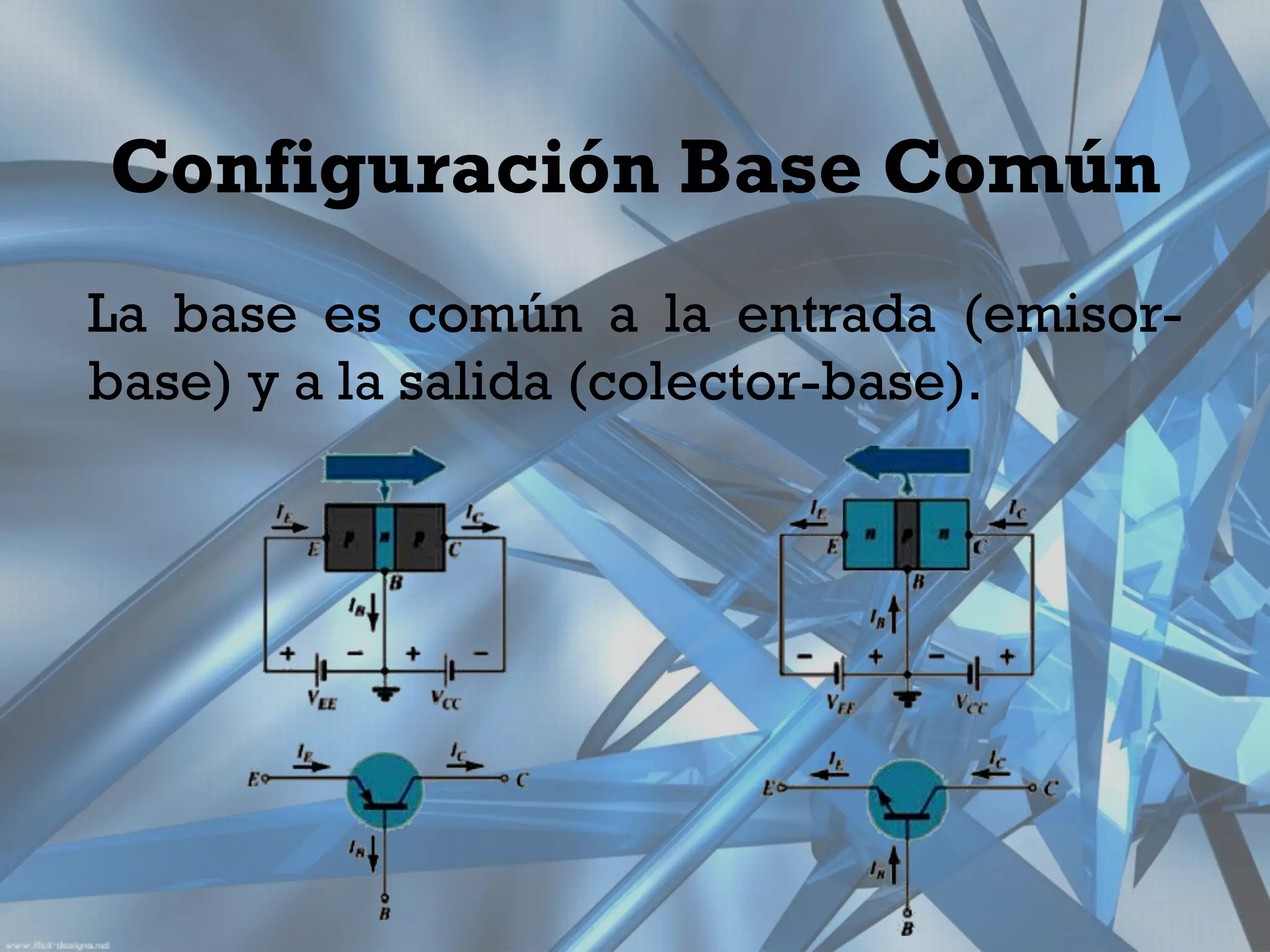

4. Configuración Base Común
La base es común a la entrada (emisor-
base) y a la salida (colector-base).

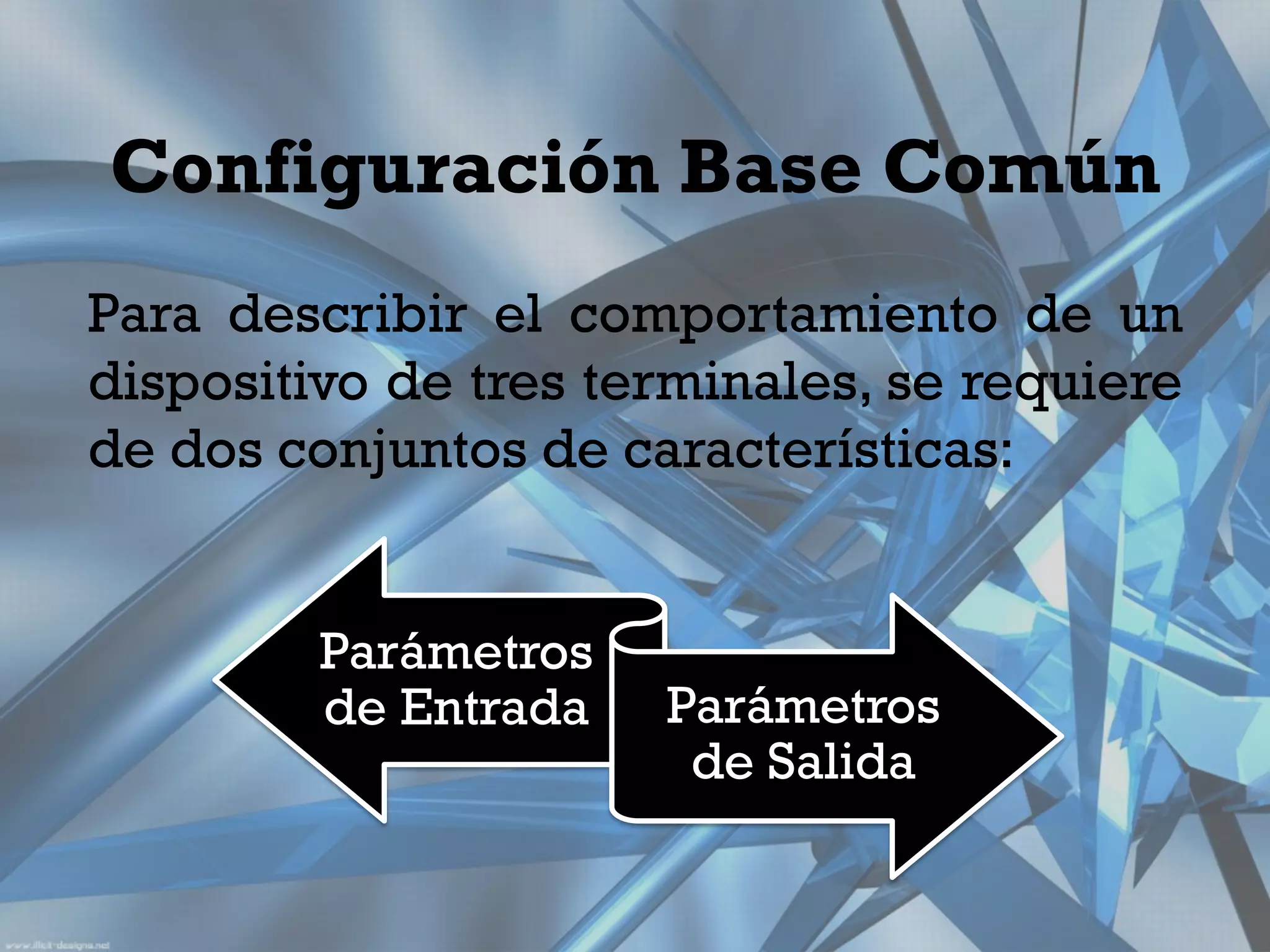

5. Configuración Base Común
Para describir el comportamiento de un
dispositivo de tres terminales, se requiere
de dos conjuntos de características:
Parámetros
de Entrada Parámetros
de Salida

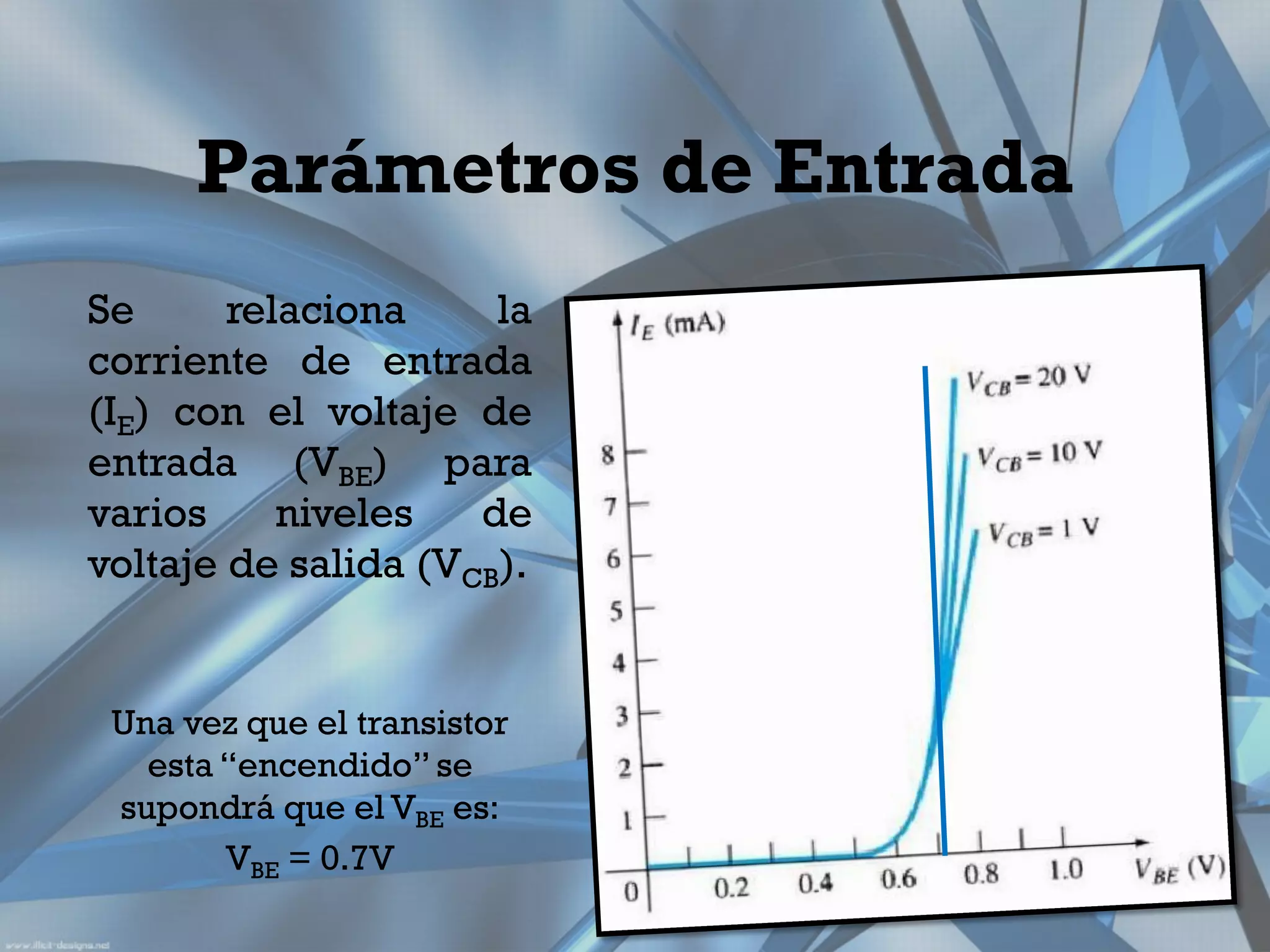

6. Parámetros de Entrada
Se relaciona la
corriente de entrada
(IE) con el voltaje de
entrada (VBE) para
varios niveles de
voltaje de salida (VCB).
Una vez que el transistor
esta “encendido” se
supondrá que el VBE es:
VBE = 0.7V

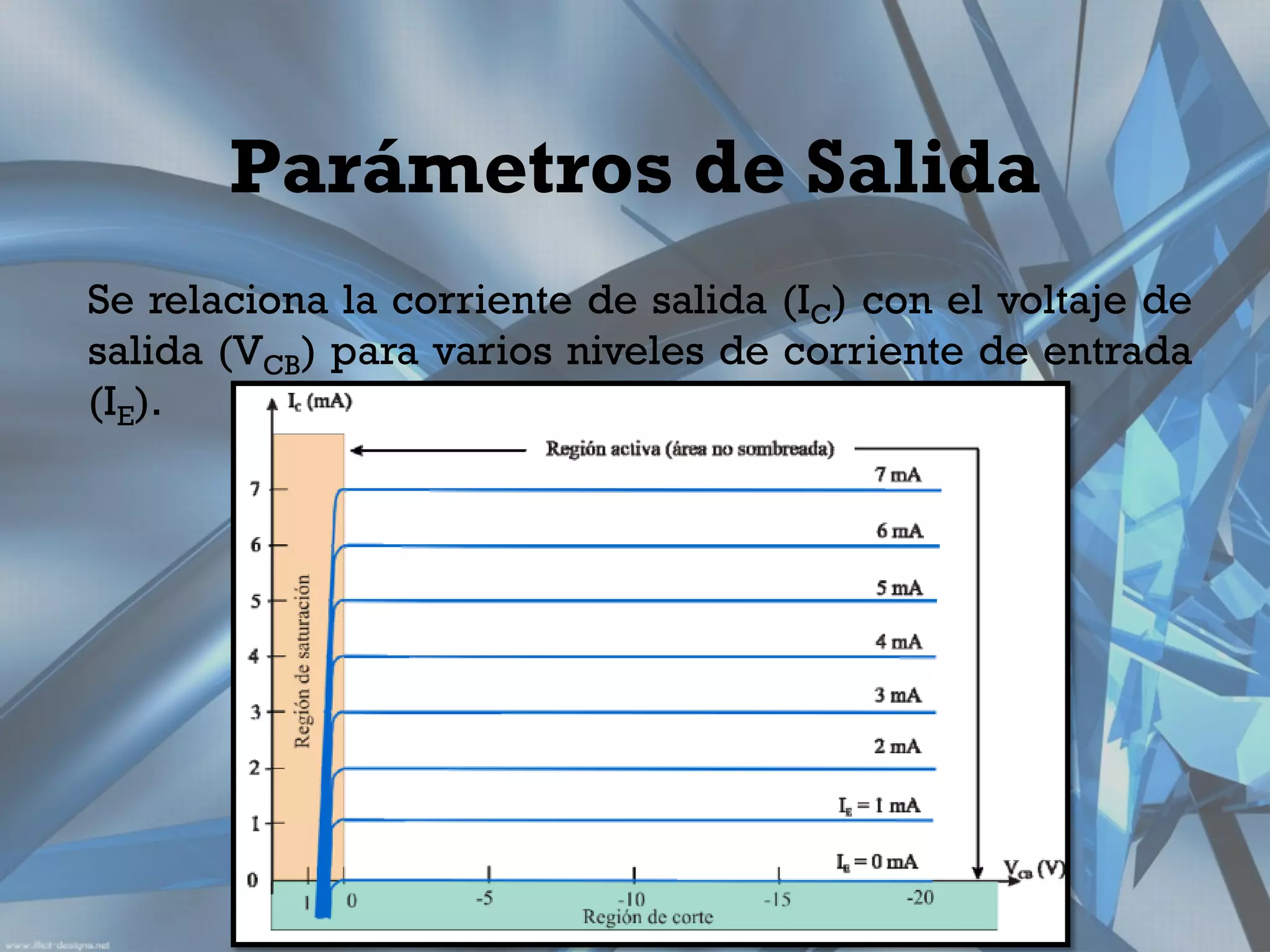

7. Parámetros de Salida
Se relaciona la corriente de salida (IC) con el voltaje de
salida (VCB) para varios niveles de corriente de entrada
(IE).

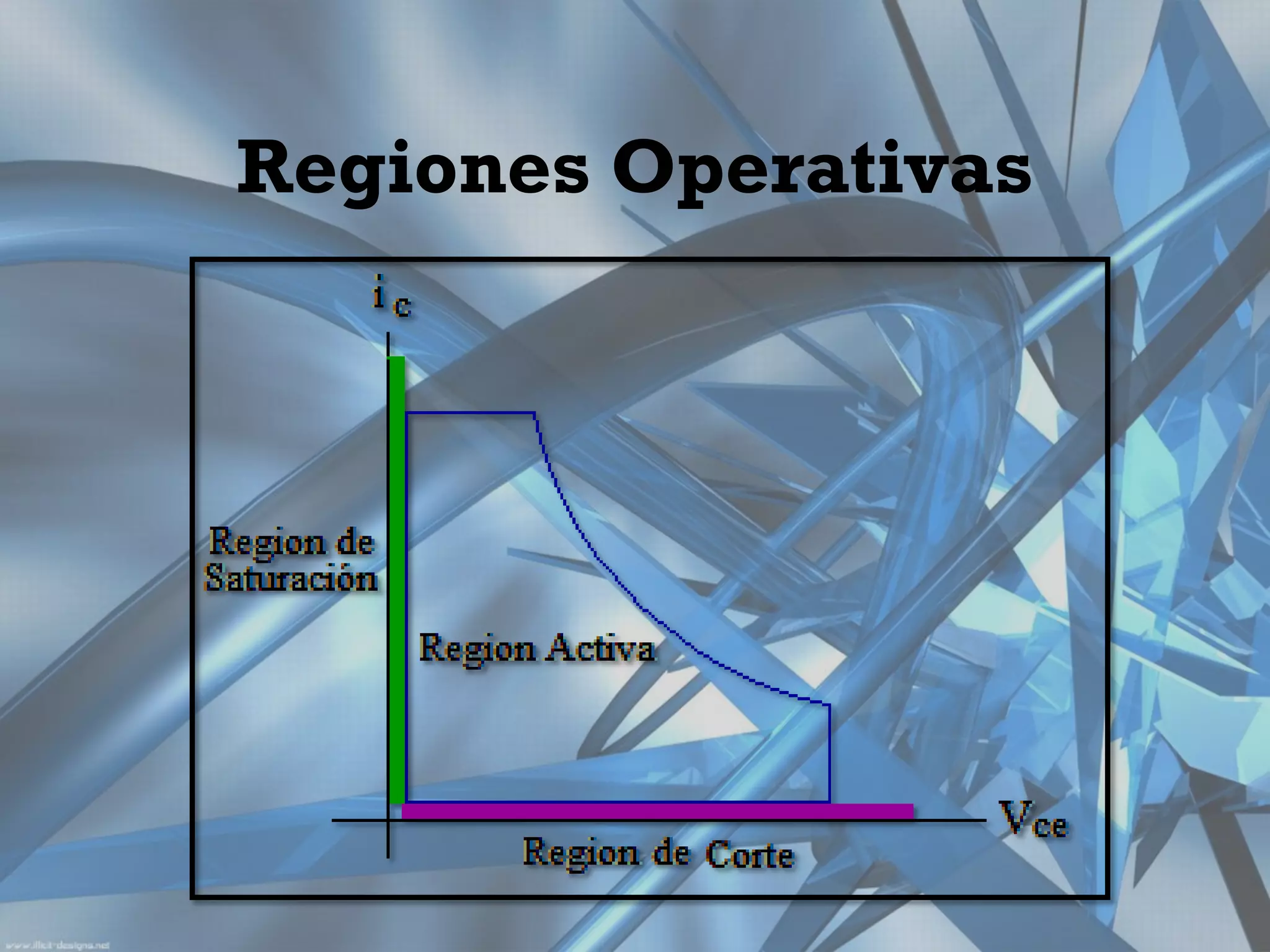

8. Regiones Operativas

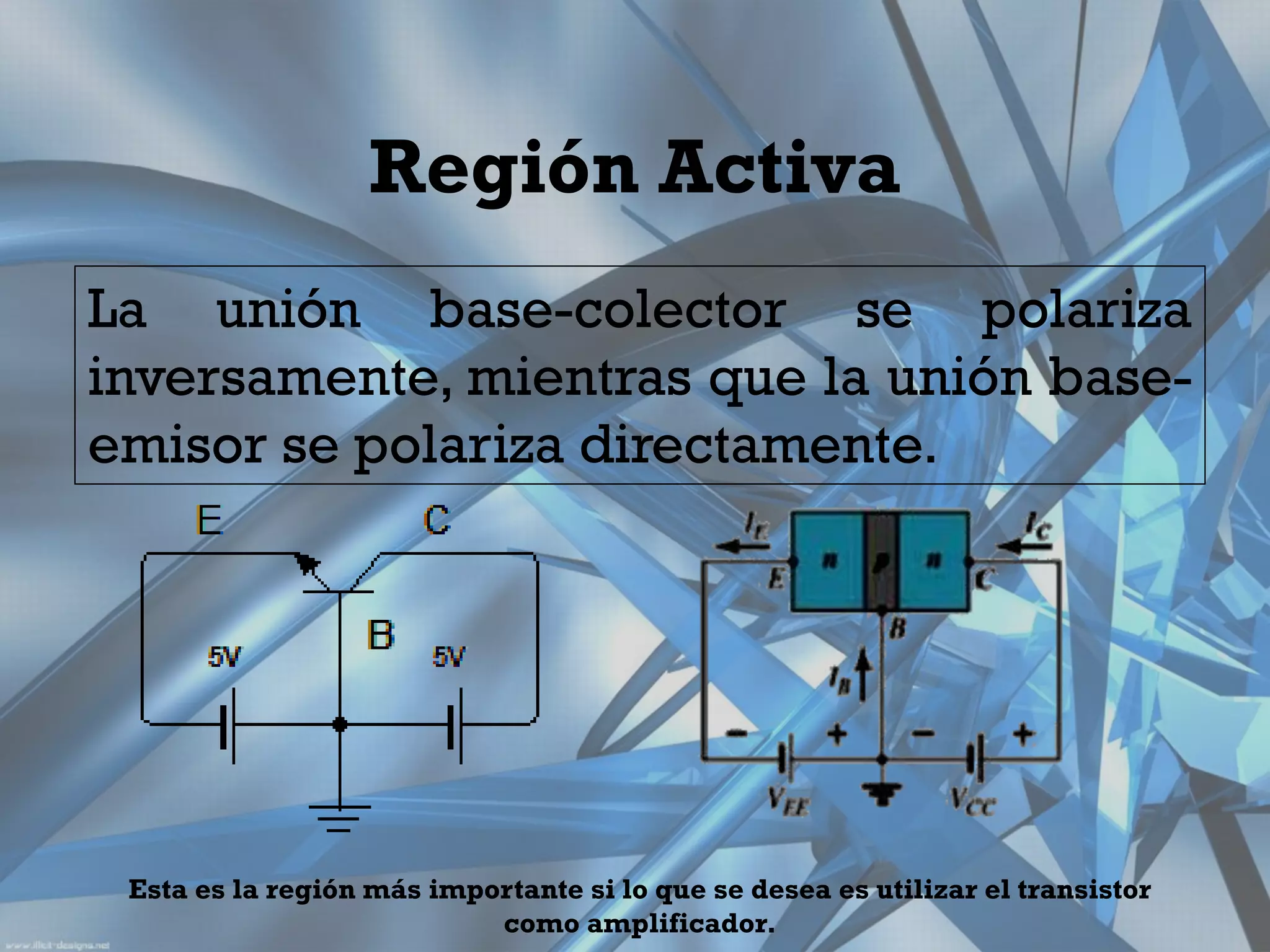

9. Región Activa
La unión base-colector se polariza
inversamente, mientras que la unión base-
emisor se polariza directamente.
Esta es la región más importante si lo que se desea es utilizar el transistor
como amplificador.

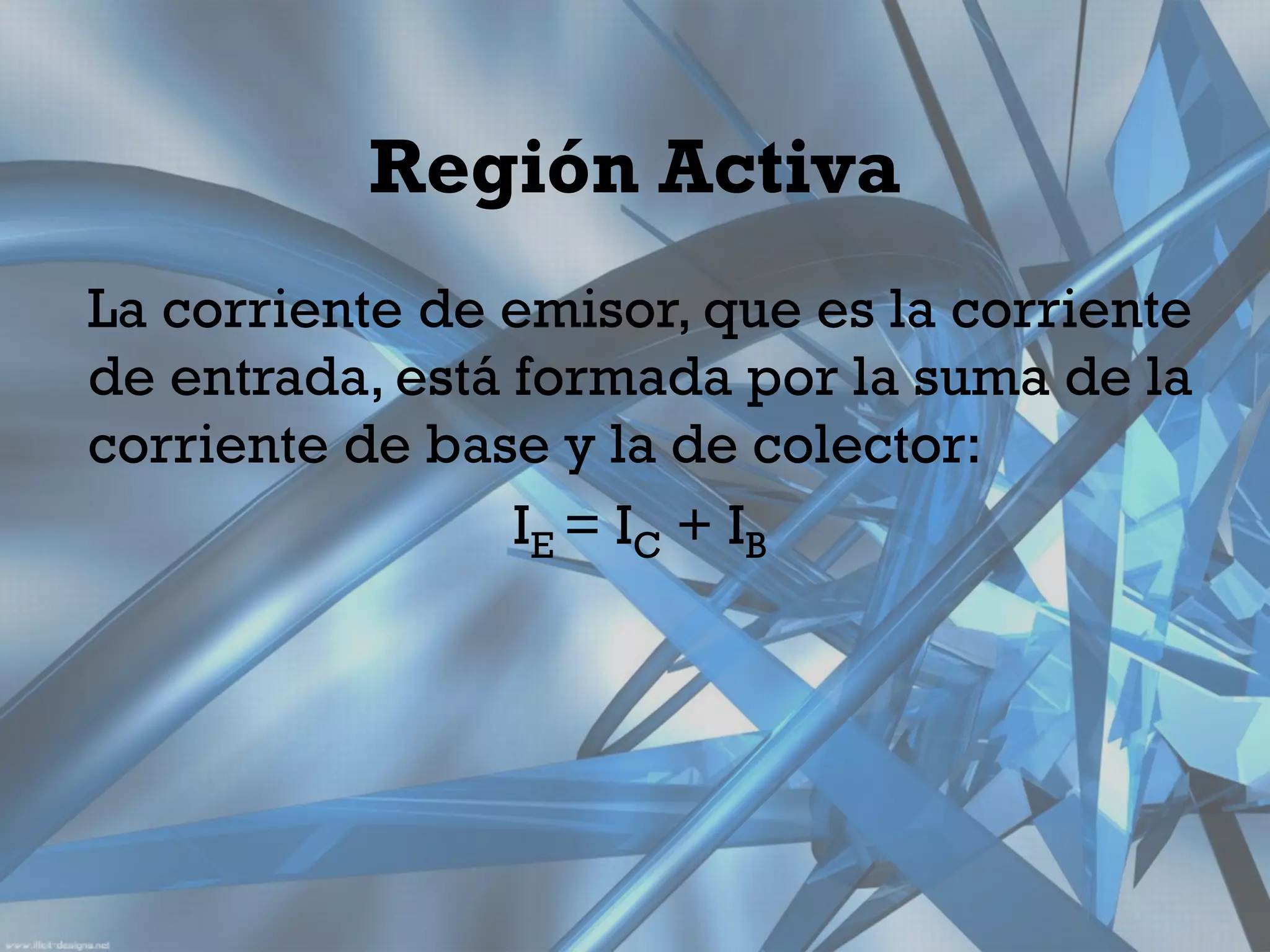

10. Región Activa
La corriente de emisor, que es la corriente
de entrada, está formada por la suma de la
corriente de base y la de colector:
IE = IC + I B

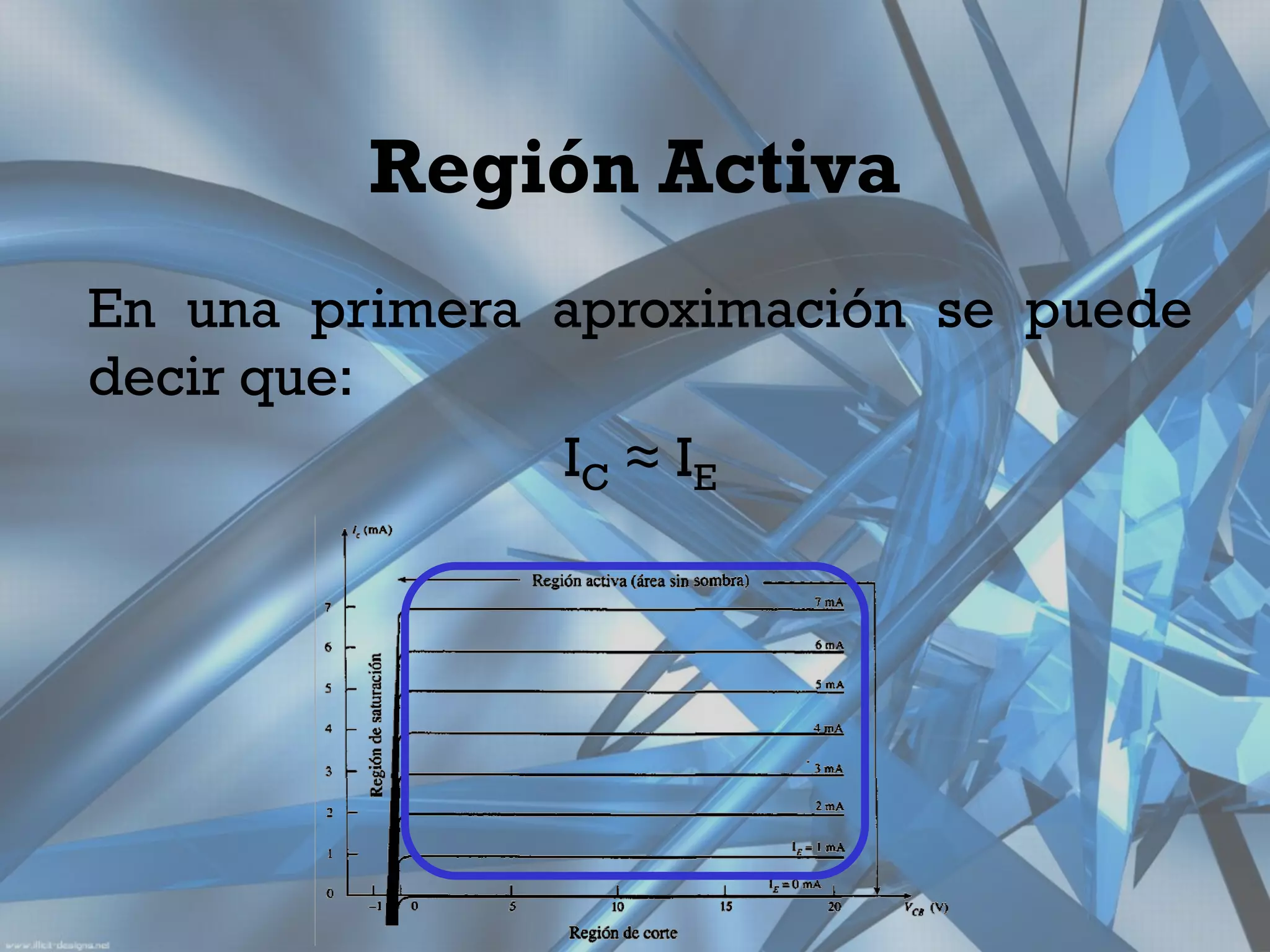

11. Región Activa
En una primera aproximación se puede
decir que:
IC ≈ I E

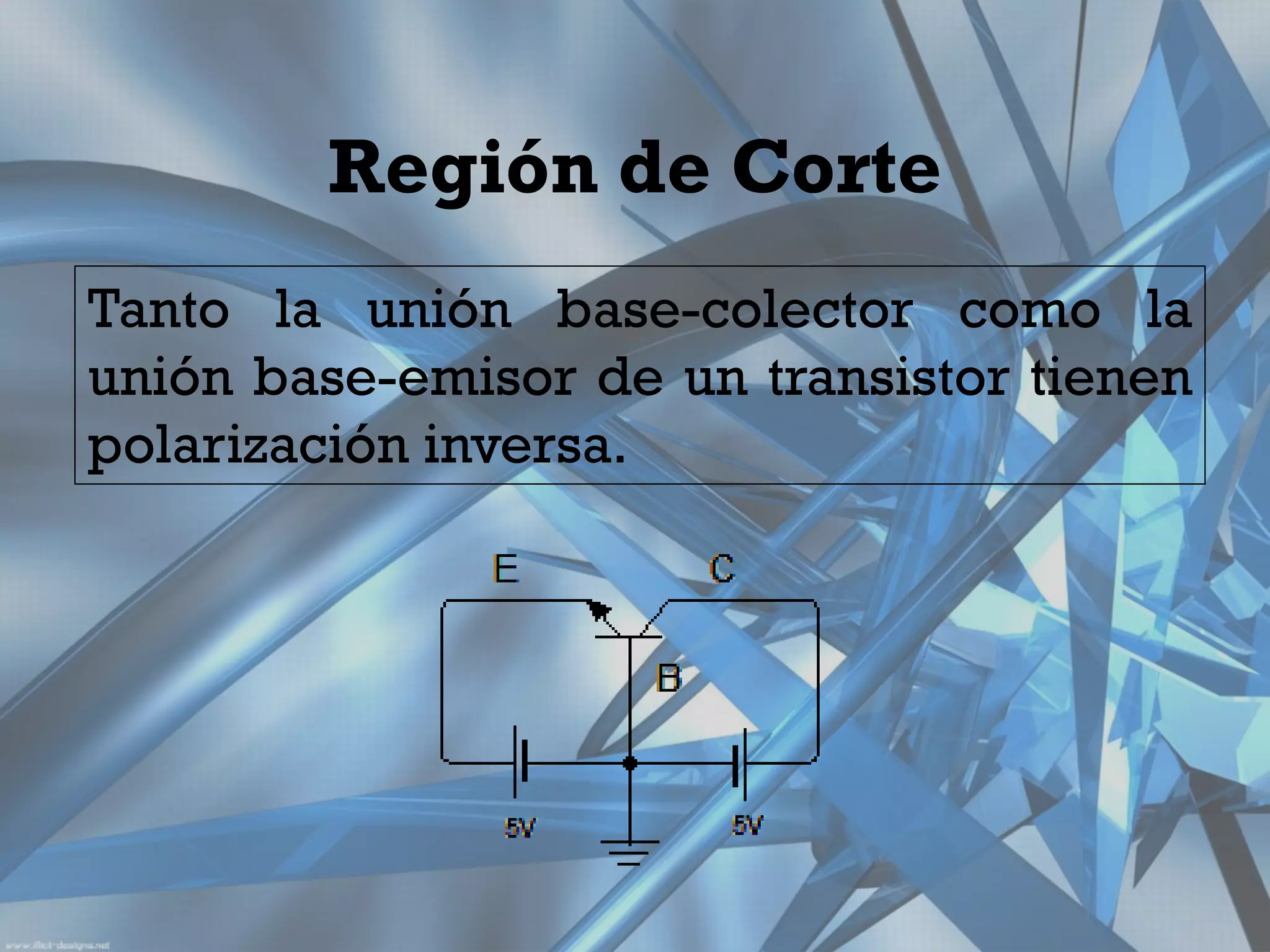

12. Región de Corte
Tanto la unión base-colector como la
unión base-emisor de un transistor tienen
polarización inversa.

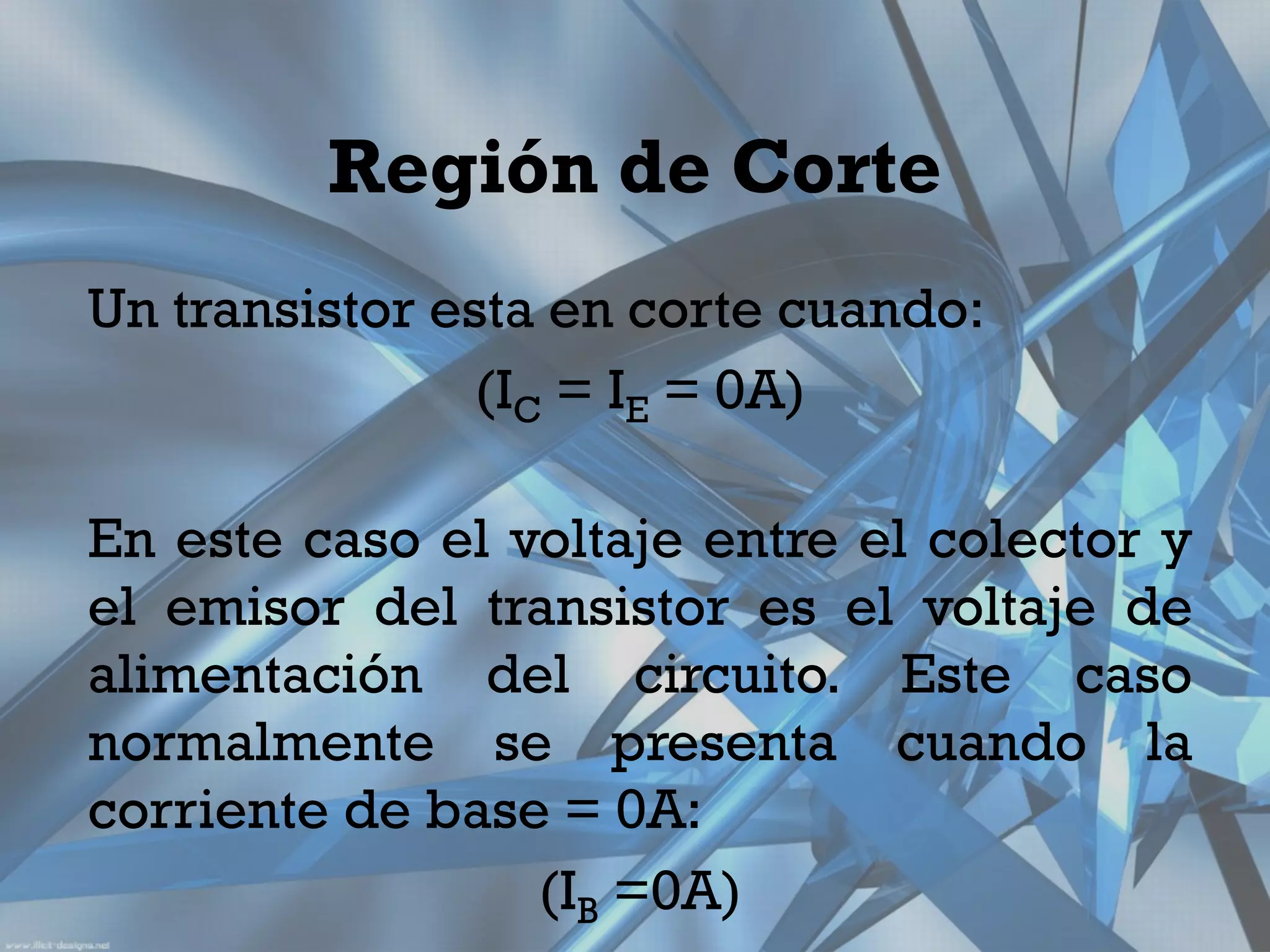

13. Región de Corte
Un transistor esta en corte cuando:
(IC = IE = 0A)
En este caso el voltaje entre el colector y
el emisor del transistor es el voltaje de
alimentación del circuito. Este caso
normalmente se presenta cuando la
corriente de base = 0A:
(IB =0A)

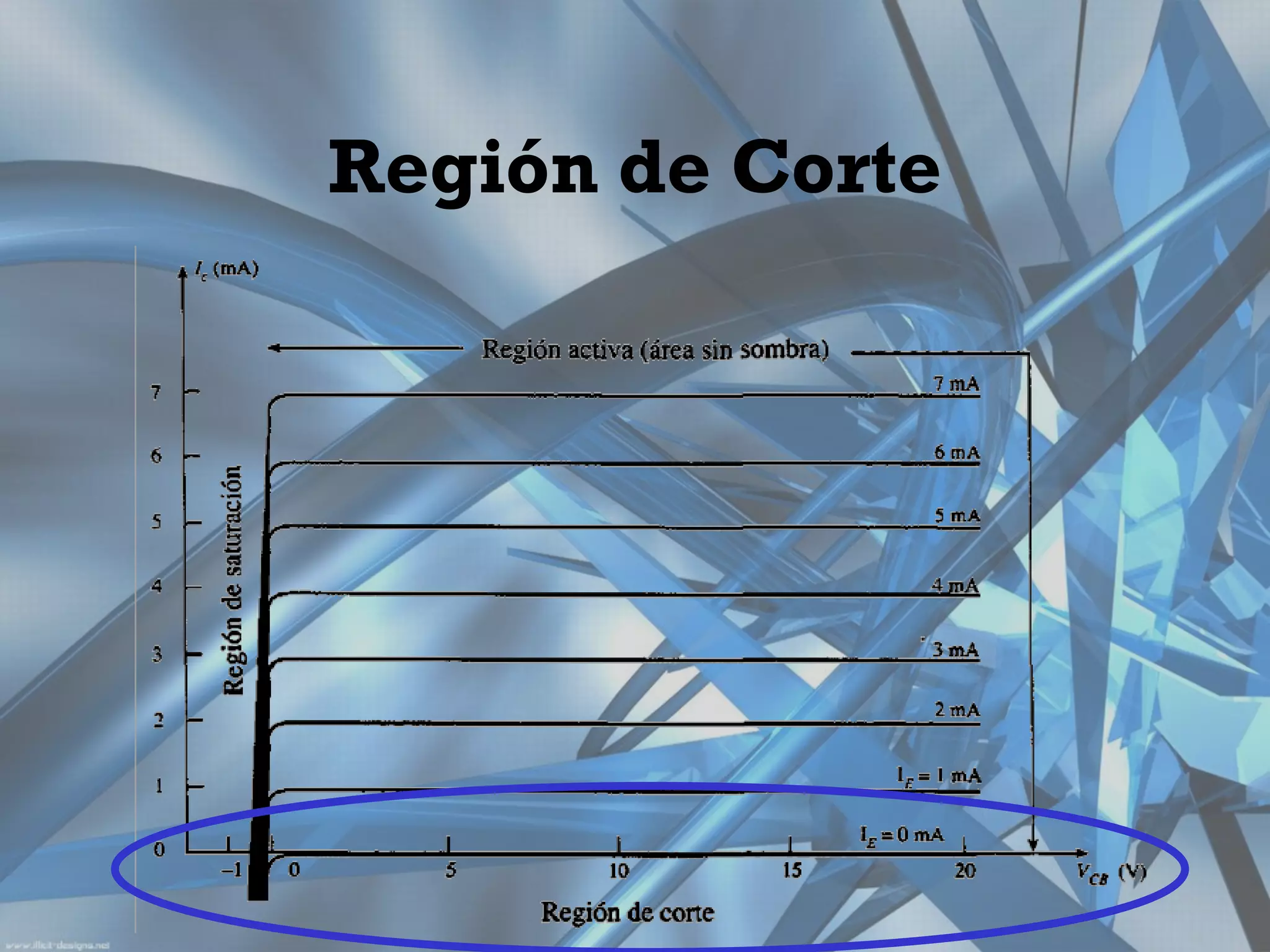

14. Región de Corte

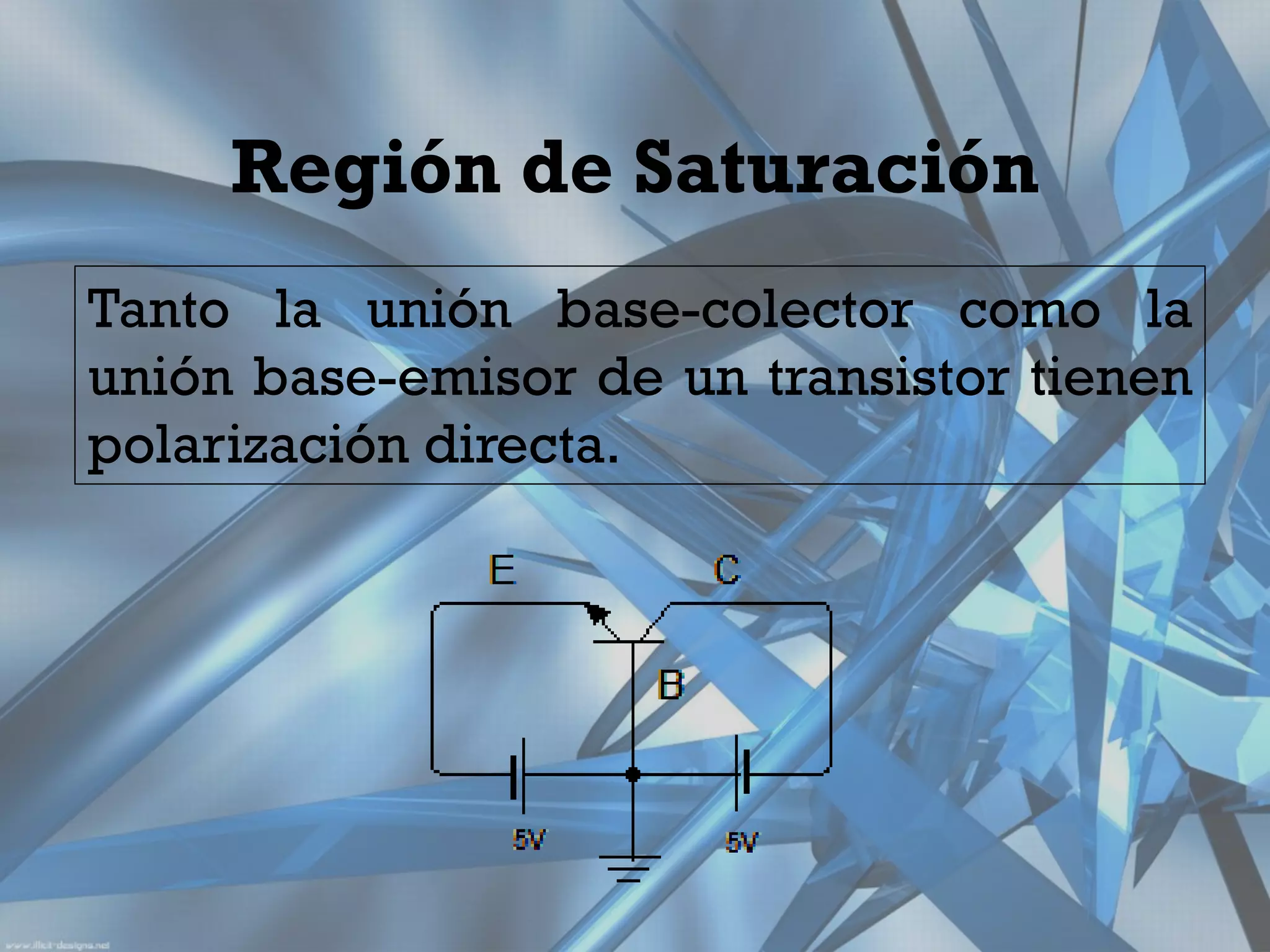

15. Región de Saturación
Tanto la unión base-colector como la
unión base-emisor de un transistor tienen
polarización directa.

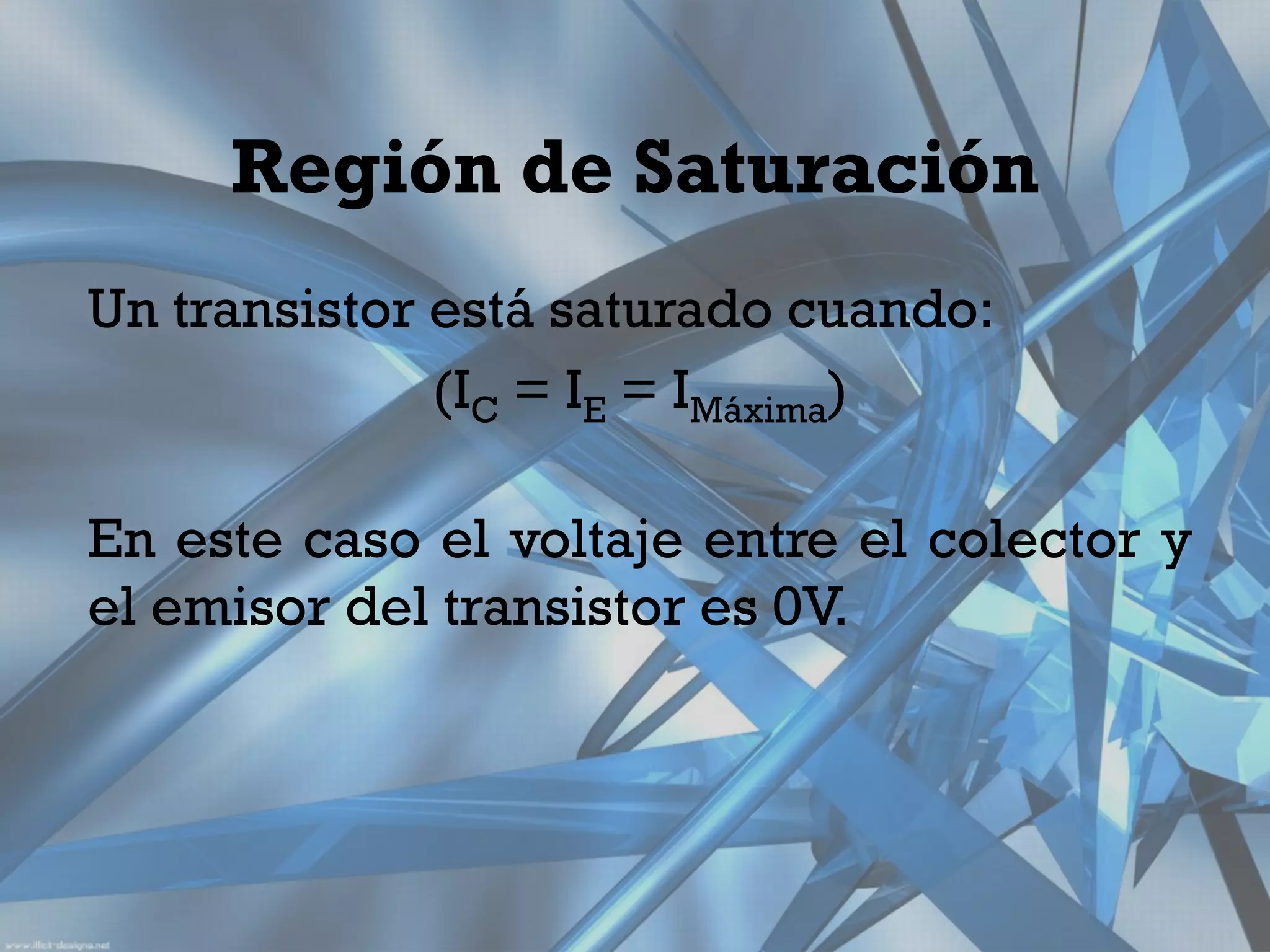

16. Región de Saturación
Un transistor está saturado cuando:
(IC = IE = IMáxima)
En este caso el voltaje entre el colector y
el emisor del transistor es 0V.

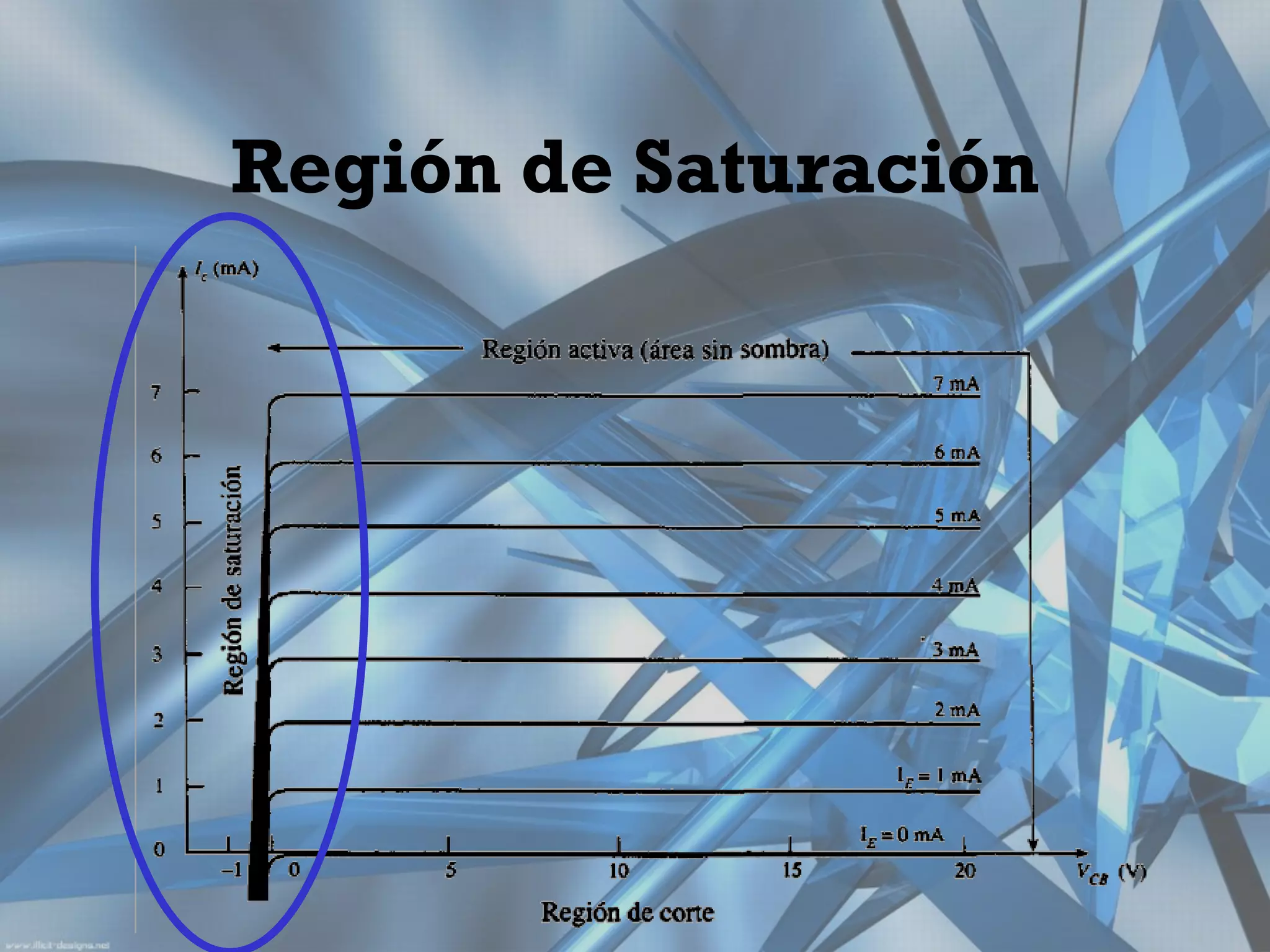

17. Región de Saturación

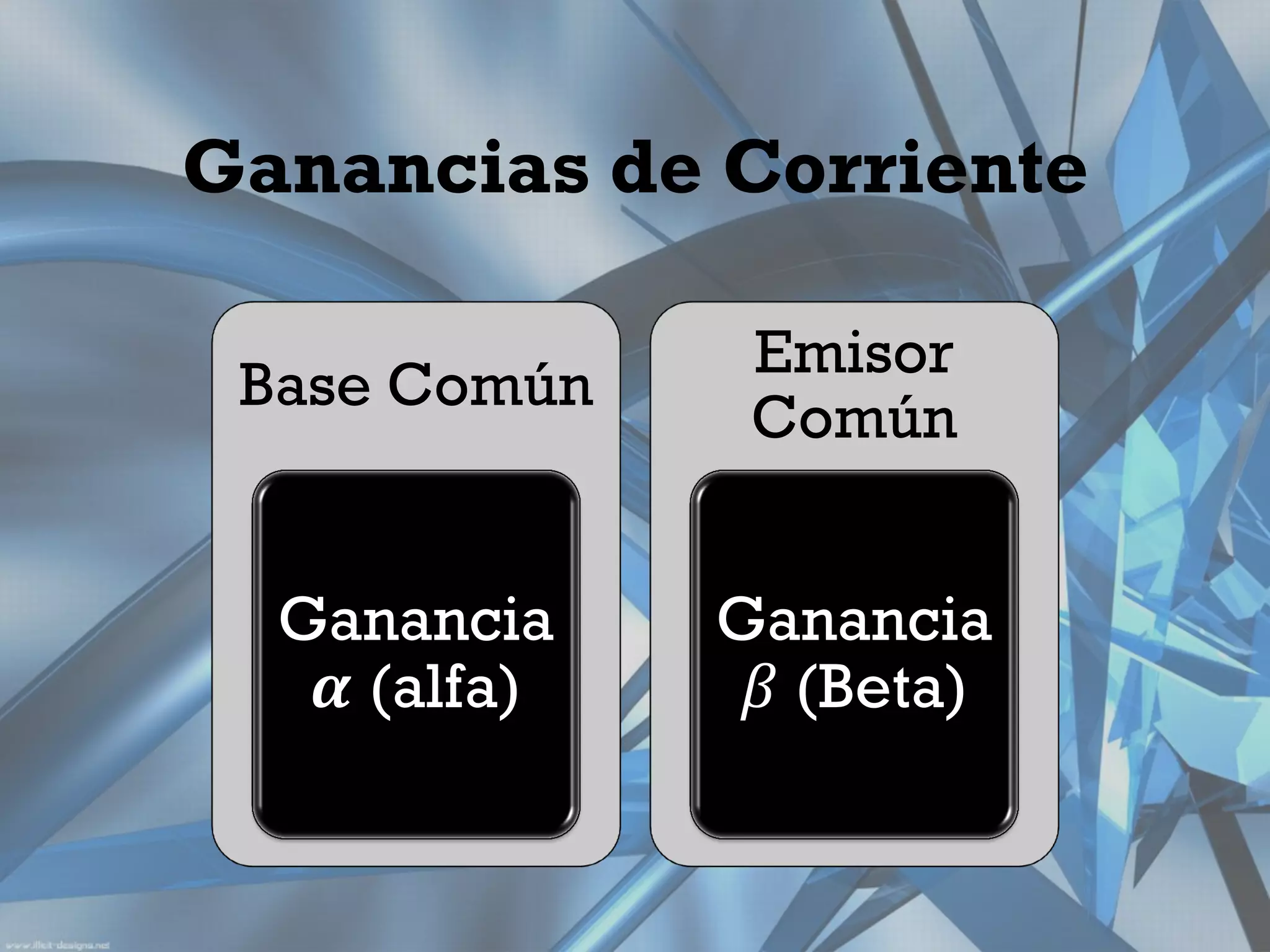

18. Ganancias de Corriente
Emisor
Base Común
Común
Ganancia Ganancia
𝜶 (alfa) 𝛽 (Beta)

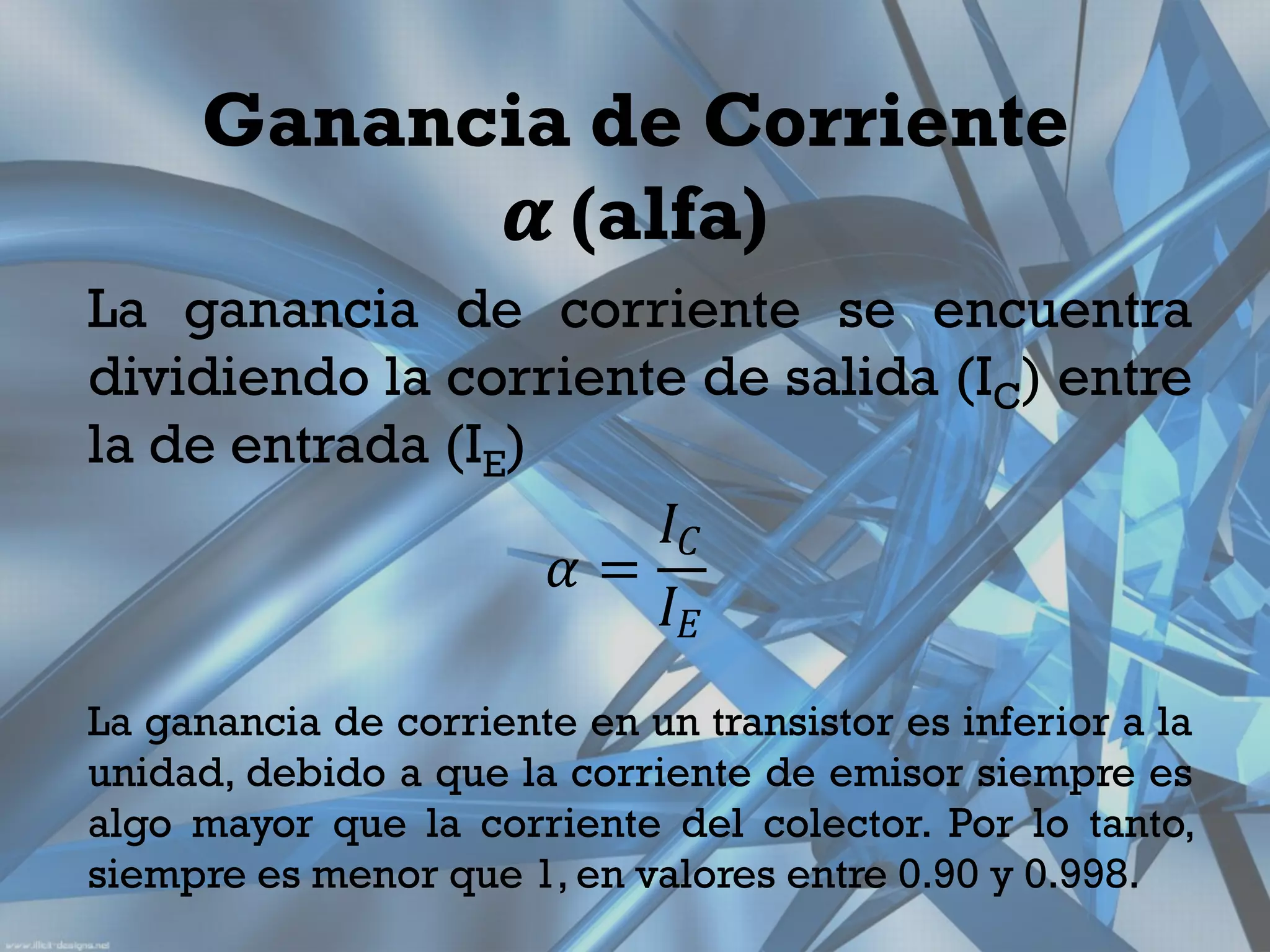

19. Ganancia de Corriente
𝜶 (alfa)
La ganancia de corriente se encuentra
dividiendo la corriente de salida (IC) entre
la de entrada (IE)
𝐼𝐶
𝛼=
𝐼𝐸
La ganancia de corriente en un transistor es inferior a la
unidad, debido a que la corriente de emisor siempre es
algo mayor que la corriente del colector. Por lo tanto,
siempre es menor que 1, en valores entre 0.90 y 0.998.

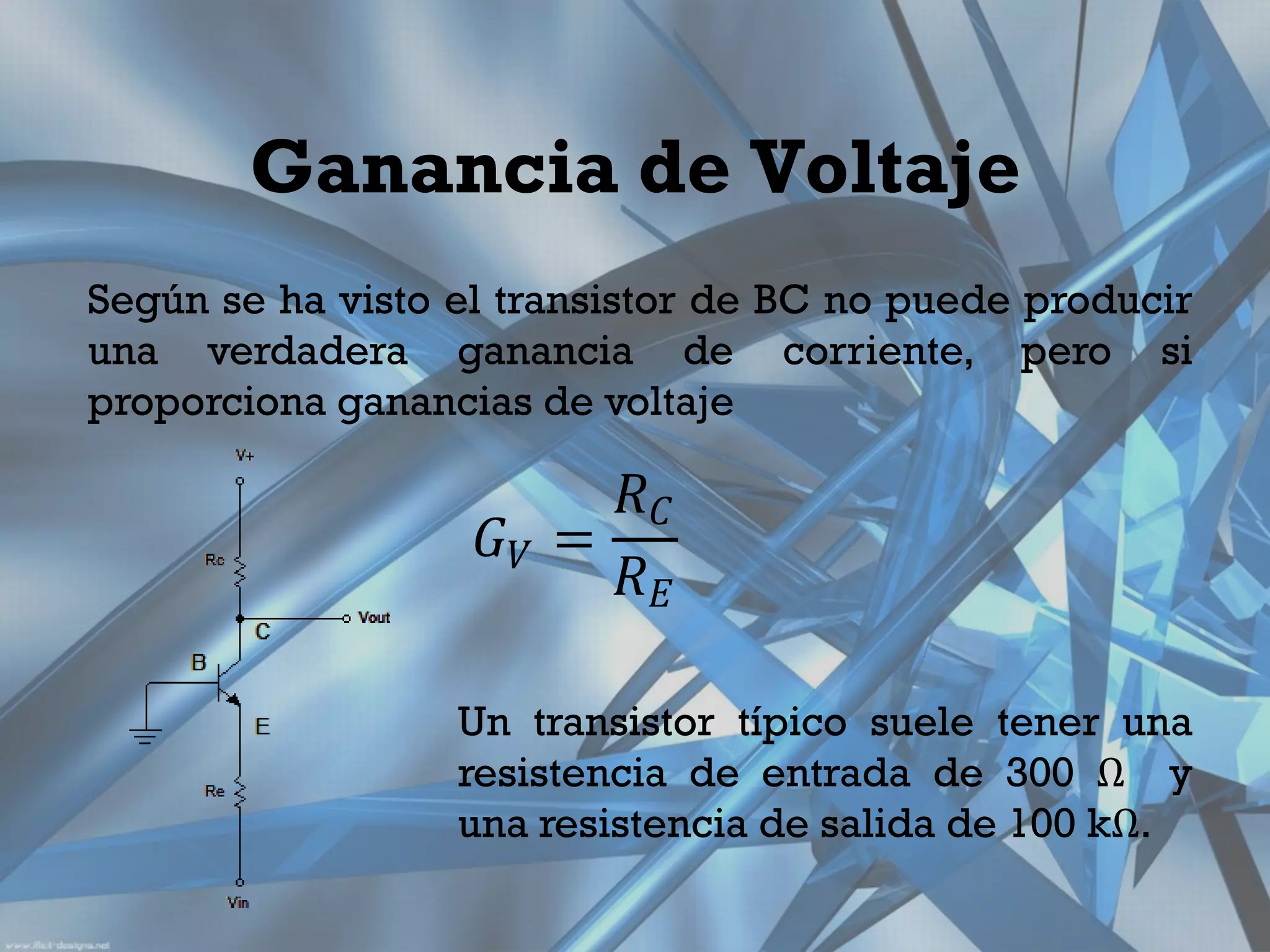

20. Ganancia de Voltaje
Según se ha visto el transistor de BC no puede producir
una verdadera ganancia de corriente, pero si
proporciona ganancias de voltaje
𝑅𝐶
𝐺𝑉 =
𝑅𝐸
Un transistor típico suele tener una
resistencia de entrada de 300 Ω y
una resistencia de salida de 100 kΩ.

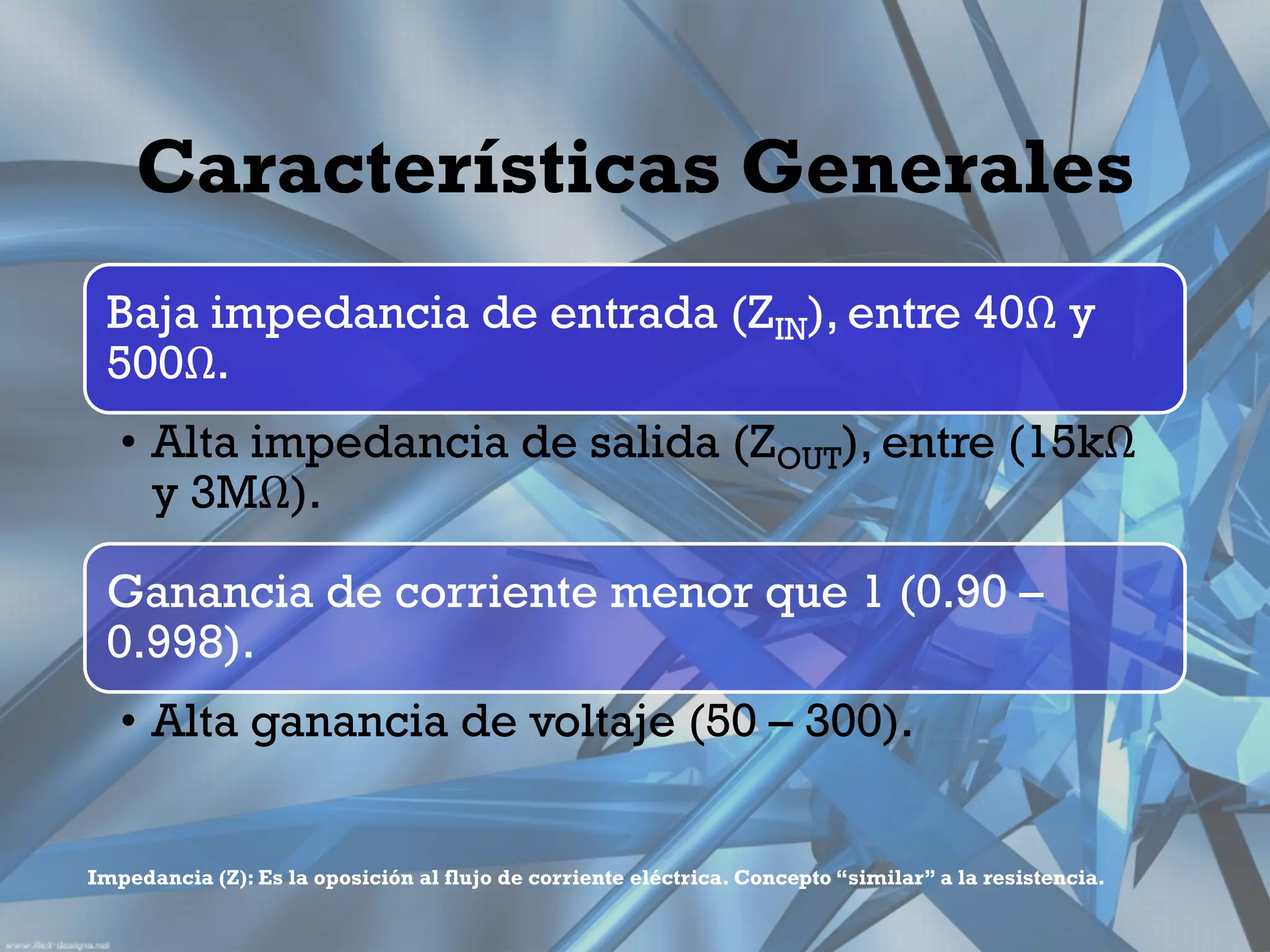

21. Características Generales
Baja impedancia de entrada (ZIN), entre 40Ω y
500Ω.
• Alta impedancia de salida (ZOUT), entre (15kΩ
y 3MΩ).
Ganancia de corriente menor que 1 (0.90 –
0.998).
• Alta ganancia de voltaje (50 – 300).
Impedancia (Z): Es la oposición al flujo de corriente eléctrica. Concepto “similar” a la resistencia.

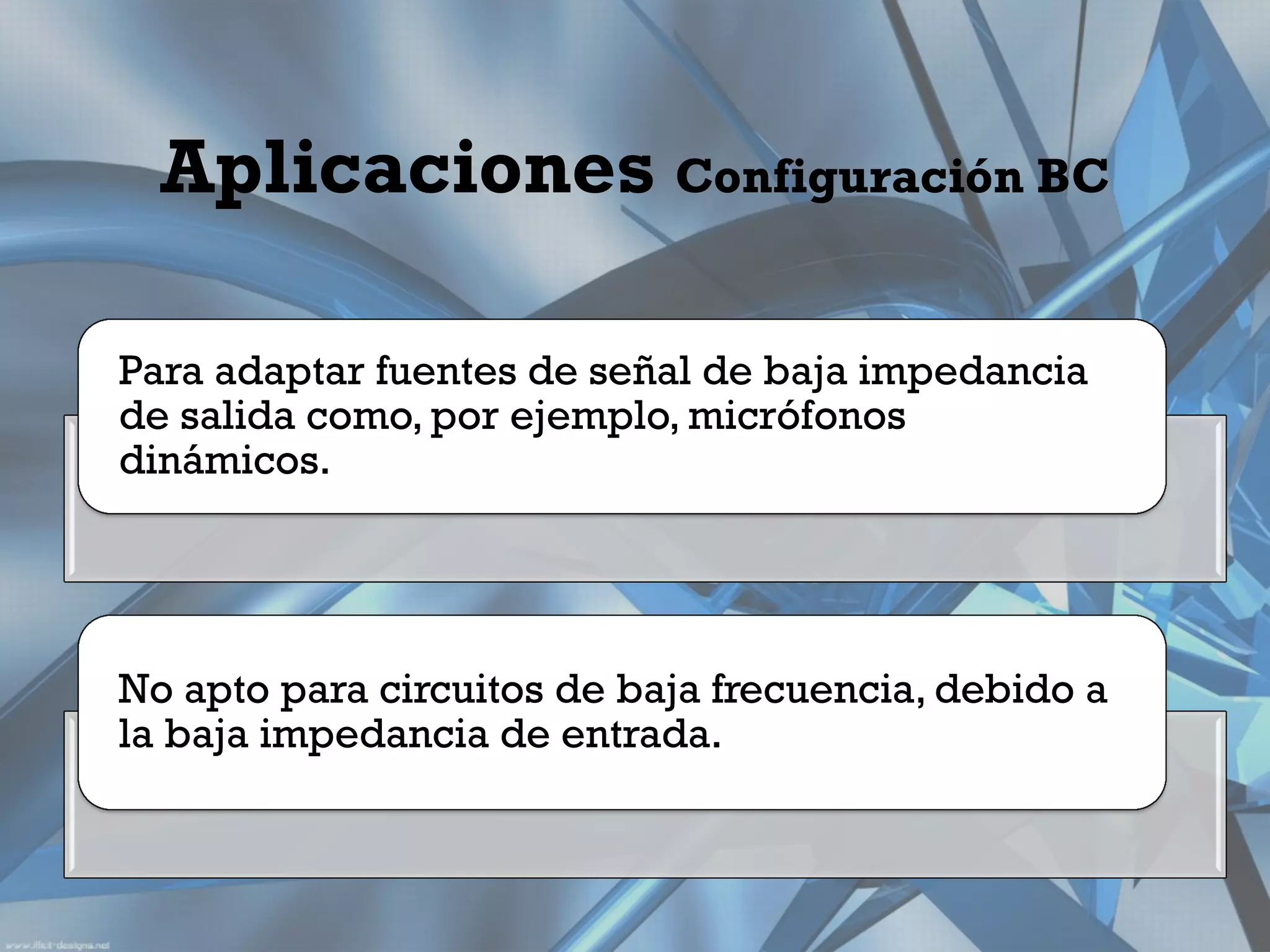

22. Aplicaciones Configuración BC
Para adaptar fuentes de señal de baja impedancia
de salida como, por ejemplo, micrófonos
dinámicos.
No apto para circuitos de baja frecuencia, debido a
la baja impedancia de entrada.
