Este documento presenta información sobre varios componentes electrónicos básicos como el diodo, la unión PN, el resistor, el transistor y el condensador. Explica que el diodo permite la circulación de corriente en un solo sentido, la unión PN es la estructura fundamental de los semiconductores, el resistor introduce resistencia eléctrica en un circuito, el transistor puede amplificar o conmutar señales eléctricas y el condensador puede almacenar carga eléctrica entre dos placas conductoras separadas por un material aislan

1. Dispositivos electrónicos
COSITAS, CAHARROS INTERESANTES…

2. Mira a tu alrededor…

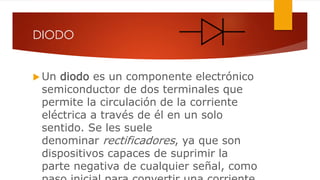

4. DIODO
 Un diodo es un componente electrónico
semiconductor de dos terminales que
permite la circulación de la corriente
eléctrica a través de él en un solo
sentido. Se les suele
denominar rectificadores, ya que son
dispositivos capaces de suprimir la
parte negativa de cualquier señal, como

5. SI Polarizado chido NO Polarizado chido

6. UNIÓN P-N
 Se denomina unión PN a la estructura
fundamental de los componente
electrónicos comúnmente
denominados semiconductores,
principalmente diodos y transistores.
Está formada por la unión metalúrgica
de dos cristales, generalmente
de silicio (Si), aunque también se
fabrican de germanio.(Ge). se obtienen

8. Bien, pero donde uso el diodo??

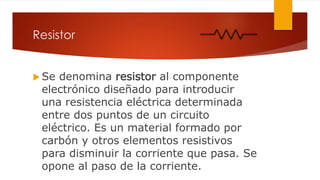

9. Resistor
 Se denomina resistor al componente
electrónico diseñado para introducir
una resistencia eléctrica determinada
entre dos puntos de un circuito
eléctrico. Es un material formado por
carbón y otros elementos resistivos
para disminuir la corriente que pasa. Se
opone al paso de la corriente.

10. La famosa o desconocida tabla

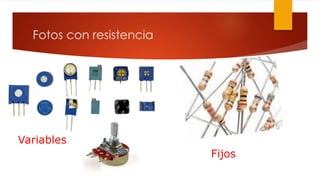

11. Fotos con resistencia

12. Fotos con resistencia
Variables
Fijos

13. El extraterrestre transistor
 El transistor es un dispositivo
electrónico semiconductor utilizado para entregar
una señal de salida en respuesta a una señal de
entrada.Cumple funciones
de amplificador, oscilador, conmutador o rectificador.
El transistor bipolar fue inventado en
los Laboratorios Bell de Estados Unidos en diciembre
de 1947 por John Bardeen, Walter Houser
Brattain y William Bradford Shockley, quienes fueron

14. El transistor Bipolar (BJT)
 Es un dispositivo electrónico de estado
sólido consistente en dos uniones
PN muy cercanas entre sí, que permite
controlar el paso de la corriente a
través de sus terminales. La
denominación de bipolar se debe a que
la conducción tiene lugar gracias al
desplazamiento de portadores de dos

15.  Un transistor de unión bipolar está formado
por dos Uniones PN en un solo cristal
semiconductor, separados por una región
muy estrecha. De esta manera quedan
formadas tres regiones:
 Emisor, que se diferencia de las otras dos por
estar fuertemente dopada, comportándose
como un metal. Su nombre se debe a que
esta terminal funciona como emisor de
portadores de carga.

16. NPN PNP

17. Que transistores…

18. Condensador
 Un condensador eléctrico o capacitor es un
dispositivo pasivo, utilizado
en electricidad y electrónica, capaz de
almacenar energía sustentando un campo
eléctrico. Está formado por un par de
superficies conductoras, generalmente en
forma de láminas o placas, en situación
de influencia total (esto es, que todas
las líneas de campo eléctrico que parten de
una van a parar a la otra) separadas por un

19. Capacitores everywhere

21. Gracias!
