Este documento describe diferentes tipos de transistores, incluyendo transistores JFET, MOSFET, fototransistores, transistores de contacto puntual y transistores de unión bipolar. Explica las características clave de cada tipo de transistor, como su estructura, funcionamiento y usos comunes. Los transistores han revolucionado los circuitos electrónicos y se encuentran en casi todos los aparatos electrónicos modernos.

1. FISICA ELECTRONICA

2. AG Electrónica S.A . de C.V Componentes profesionales.
 AD Electronics S.A.
Aiko Int.
A Y B INDUSTRIAL Y COMERCIAL LTDA.
ALFALED.
ASC ELECTRONICA S.A.

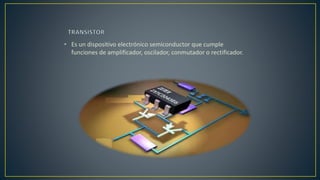

3. • Es un dispositivo electrónico semiconductor que cumple
funciones de amplificador, oscilador, conmutador o rectificador.

4.  TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
 TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

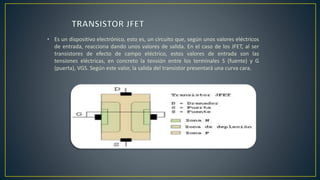

5. • Es un dispositivo electrónico, esto es, un circuito que, según unos valores eléctricos
de entrada, reacciona dando unos valores de salida. En el caso de los JFET, al ser
transistores de efecto de campo eléctrico, estos valores de entrada son las
tensiones eléctricas, en concreto la tensión entre los terminales S (fuente) y G
(puerta), VGS. Según este valor, la salida del transistor presentará una curva cara.

6.  Tiene una resistencia de entrada extremadamente alta (casi 100MΩ).
 No tiene un voltaje de unión cuando se utiliza como
conmutador(interruptor).
 Hasta cierto punto es inmune a la radiación.
 Es menos ruidoso.
 Puede operarse para proporcionar una mayor estabilidad térmica.

8. • Es un transistor utilizado para amplificar o conmutar señales electrónicas ,es el
transistor más utilizado en la industria microelectrónica, ya sea en circuitos
analógicos o digitales, aunque el transistor de unión bipolar fue mucho más
popular en otro tiempo. Prácticamente la totalidad de los microprocesadores
comerciales están basados en transistores MOSFET.

9. • Constructiva común a todos los tipos de transistor MOS es que el terminal de
puerta (G) está formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la corriente de
puerta es prácticamente nula, mucho menor que en los JFET. Por ello, los MOS
se emplean para tratar señales de muy baja potencia.

11. • Los fototransistores son sensibles a la radiación electromagnética en
frecuencias cercanas a la de la luz visible; debido a esto su flujo de corriente
puede ser regulado por medio de la luz incidente. Un fototransistor es, en
esencia, lo mismo que un transistor normal, sólo que puede trabajar de 2
maneras diferentes: Como un transistor normal con la corriente de base (IB)
(modo común).Como fototransistor, cuando la luz que incide en este
elemento hace las veces de corriente de base. (IP)(modo de iluminación).

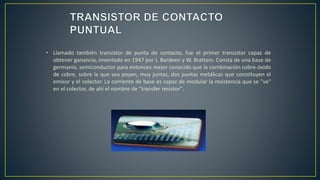

14. • Llamado también transistor de punta de contacto, fue el primer transistor capaz de
obtener ganancia, inventado en 1947 por J. Bardeen y W. Brattain. Consta de una base de
germanio, semiconductor para entonces mejor conocido que la combinación cobre-óxido
de cobre, sobre la que sea poyan, muy juntas, dos puntas metálicas que constituyen el
emisor y el colector. La corriente de base es capaz de modular la resistencia que se "ve"
en el colector, de ahí el nombre de "transfer resistor".

15. • Consta de una base de germanio , semiconductor para entonces mejor
conocido que la combinación cobre óxido de cobre , sobre la que se apoyan ,
muy juntas , dos puntas metálicas que constituyen el emisor y el colector .La
corriente de base es capaz de modular la resistencias que se “ve “ en el
colector , de ahí el nombre de “transfer resistor” .

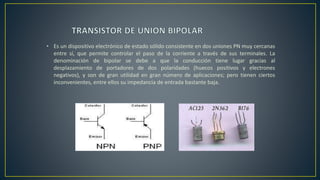

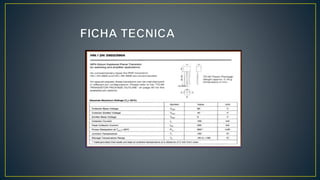

17. • Es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas
entre sí, que permite controlar el paso de la corriente a través de sus terminales. La
denominación de bipolar se debe a que la conducción tiene lugar gracias al
desplazamiento de portadores de dos polaridades (huecos positivos y electrones
negativos), y son de gran utilidad en gran número de aplicaciones; pero tienen ciertos
inconvenientes, entre ellos su impedancia de entrada bastante baja.

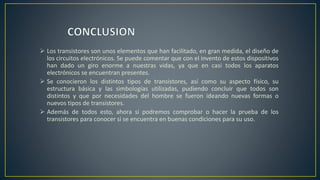

19.  Los transistores son unos elementos que han facilitado, en gran medida, el diseño de
los circuitos electrónicos. Se puede comentar que con el invento de estos dispositivos
han dado un giro enorme a nuestras vidas, ya que en casi todos los aparatos
electrónicos se encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como su aspecto físico, su
estructura básica y las simbologías utilizadas, pudiendo concluir que todos son
distintos y que por necesidades del hombre se fueron ideando nuevas formas o
nuevos tipos de transistores.
 Además de todos esto, ahora si podremos comprobar o hacer la prueba de los
transistores para conocer si se encuentra en buenas condiciones para su uso.
