Este documento describe los principales componentes eléctricos y electrónicos, clasificándolos en pasivos, activos y sensores/actuadores. Explica el funcionamiento de resistencias, condensadores, bobinas, diodos, transistores y circuitos integrados. También presenta ejemplos de circuitos que incluyen carga de condensadores, flashes, temporizadores, sensores de luz y amplificadores.

1. Electricidad y electrónica
Componentes

2. 2

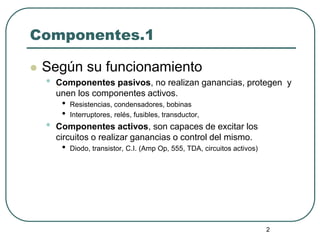

Componentes.1
 Según su funcionamiento
• Componentes pasivos, no realizan ganancias, protegen y
unen los componentes activos.
• Resistencias, condensadores, bobinas
• Interruptores, relés, fusibles, transductor,
• Componentes activos, son capaces de excitar los
circuitos o realizar ganancias o control del mismo.
• Diodo, transistor, C.I. (Amp Op, 555, TDA, circuitos activos)

3. 3

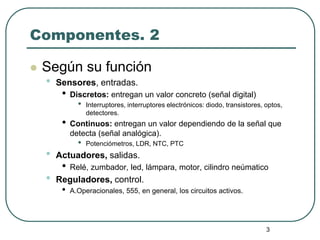

Componentes. 2
 Según su función
• Sensores, entradas.
• Discretos: entregan un valor concreto (señal digital)
• Interruptores, interruptores electrónicos: diodo, transistores, optos,
detectores.
• Continuos: entregan un valor dependiendo de la señal que
detecta (señal analógica).
• Potenciómetros, LDR, NTC, PTC
• Actuadores, salidas.
• Relé, zumbador, led, lámpara, motor, cilindro neúmatico
• Reguladores, control.
• A.Operacionales, 555, en general, los circuitos activos.

4. 4

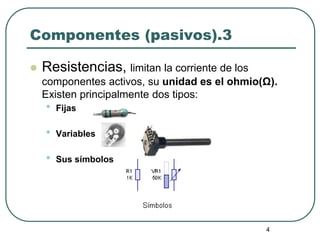

Componentes (pasivos).3
 Resistencias, limitan la corriente de los
componentes activos, su unidad es el ohmio(Ω).
Existen principalmente dos tipos:
• Fijas
• Variables
• Sus símbolos

5. 5

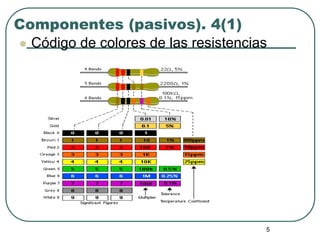

Componentes (pasivos). 4(1)
 Código de colores de las resistencias

6. 6

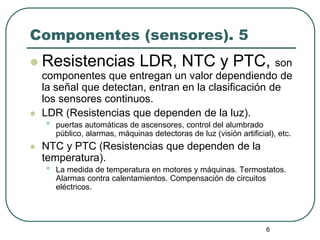

Componentes (sensores). 5
 Resistencias LDR, NTC y PTC, son
componentes que entregan un valor dependiendo de
la señal que detectan, entran en la clasificación de
los sensores continuos.
 LDR (Resistencias que dependen de la luz).
• puertas automáticas de ascensores, control del alumbrado
público, alarmas, máquinas detectoras de luz (visión artificial), etc.
 NTC y PTC (Resistencias que dependen de la
temperatura).
• La medida de temperatura en motores y máquinas. Termostatos.
Alarmas contra calentamientos. Compensación de circuitos
eléctricos.

7. 7

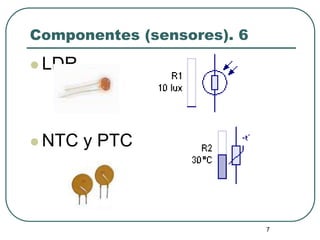

Componentes (sensores). 6
 LDR
 NTC y PTC

8. 8

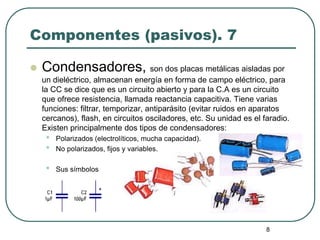

Componentes (pasivos). 7
 Condensadores, son dos placas metálicas aisladas por
un dieléctrico, almacenan energía en forma de campo eléctrico, para
la CC se dice que es un circuito abierto y para la C.A es un circuito
que ofrece resistencia, llamada reactancia capacitiva. Tiene varias
funciones: filtrar, temporizar, antiparásito (evitar ruidos en aparatos
cercanos), flash, en circuitos osciladores, etc. Su unidad es el faradio.
Existen principalmente dos tipos de condensadores:
• Polarizados (electrolíticos, mucha capacidad).
• No polarizados, fijos y variables.
• Sus símbolos

9. 9
Componentes (pasivos). 8

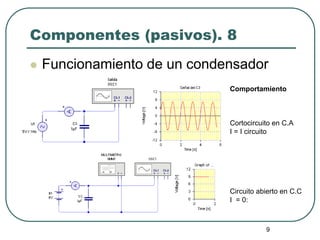

 Funcionamiento de un condensador
Comportamiento
Cortocircuito en C.A
I = I circuito
Circuito abierto en C.C
I = 0:

10. 10

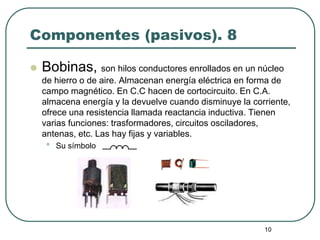

Componentes (pasivos). 8
 Bobinas, son hilos conductores enrollados en un núcleo
de hierro o de aire. Almacenan energía eléctrica en forma de
campo magnético. En C.C hacen de cortocircuito. En C.A.
almacena energía y la devuelve cuando disminuye la corriente,
ofrece una resistencia llamada reactancia inductiva. Tienen
varias funciones: trasformadores, circuitos osciladores,
antenas, etc. Las hay fijas y variables.
• Su símbolo

11. 11
Componentes (pasivos). 9
 Interruptores
 Relés
 Fusibles
 Transductor (sensor)

12. 12

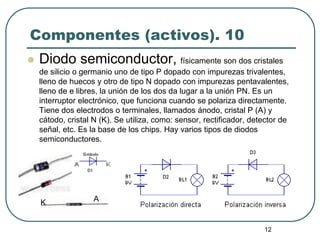

Componentes (activos). 10
 Diodo semiconductor, físicamente son dos cristales
de silicio o germanio uno de tipo P dopado con impurezas trivalentes,
lleno de huecos y otro de tipo N dopado con impurezas pentavalentes,
lleno de e libres, la unión de los dos da lugar a la unión PN. Es un
interruptor electrónico, que funciona cuando se polariza directamente.
Tiene dos electrodos o terminales, llamados ánodo, cristal P (A) y
cátodo, cristal N (K). Se utiliza, como: sensor, rectificador, detector de
señal, etc. Es la base de los chips. Hay varios tipos de diodos
semiconductores.
K A

13. 13
Componentes (activos). 12

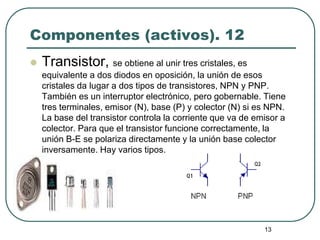

 Transistor, se obtiene al unir tres cristales, es
equivalente a dos diodos en oposición, la unión de esos
cristales da lugar a dos tipos de transistores, NPN y PNP.
También es un interruptor electrónico, pero gobernable. Tiene
tres terminales, emisor (N), base (P) y colector (N) si es NPN.
La base del transistor controla la corriente que va de emisor a
colector. Para que el transistor funcione correctamente, la
unión B-E se polariza directamente y la unión base colector
inversamente. Hay varios tipos.

14. 14
Componentes (sensor) . 13

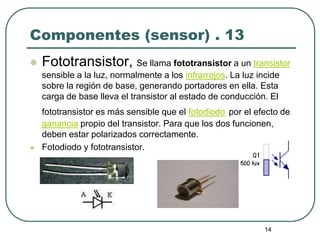

 Fototransistor, Se llama fototransistor a un transistor
sensible a la luz, normalmente a los infrarrojos. La luz incide
sobre la región de base, generando portadores en ella. Esta
carga de base lleva el transistor al estado de conducción. El
fototransistor es más sensible que el fotodiodo por el efecto de
ganancia propio del transistor. Para que los dos funcionen,
deben estar polarizados correctamente.
 Fotodiodo y fototransistor.

15. 15
Componentes (sensor).14
 Optoacoplador, combina un dispositivo
semiconductor formado por un fotoemisor, un fotoreceptor y
entre ambos hay un camino por donde se transmite la luz.
Todos estos elementos se encuentran dentro de un
encapsulado, que por lo general es de tipo DIP.
 Este elemento puede sustituir a elementos electromecánicos
como relés, conmutadores. De esta manera se eliminan los
golpes, se mejora la velocidad de conmutación y casi no hay
necesidad de mantenimiento.

16. 16
Componentes . 15
 Detectores-sensores, son dispositivos que se
utilizan en control y vigilancia de recintos o máquinas,
dependiendo de su circuitería detectan metales (inductivos),
humos, gases, niveles de llenado de líquidos o de otros
materiales (capacitivos),etc.
 Funcionamiento, El componente esencial del detector inductivo es su
oscilador con bobina abierta. Cuando un objeto metálico se aproxima al
detector, la oscilación se atenúa inicialmente y por último se interrumpe. Este
efecto lo detecta el circuito disparador y se reenvía como una señal de salida.

17. 17

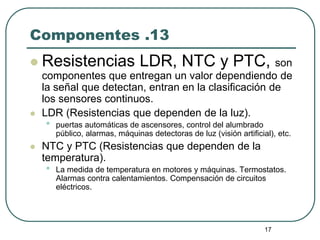

Componentes .13
 Resistencias LDR, NTC y PTC, son
componentes que entregan un valor dependiendo de
la señal que detectan, entran en la clasificación de
los sensores continuos.
 LDR (Resistencias que dependen de la luz).
• puertas automáticas de ascensores, control del alumbrado
público, alarmas, máquinas detectoras de luz (visión artificial), etc.
 NTC y PTC (Resistencias que dependen de la
temperatura).
• La medida de temperatura en motores y máquinas. Termostatos.
Alarmas contra calentamientos. Compensación de circuitos
eléctricos.

18. 18

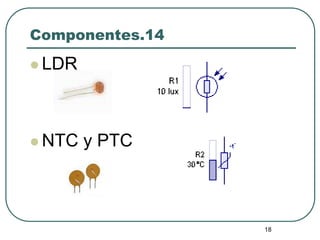

Componentes.14
 LDR
 NTC y PTC

19. 19

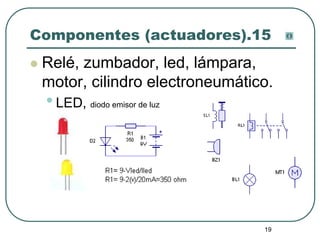

Componentes (actuadores).15
 Relé, zumbador, led, lámpara,
motor, cilindro electroneumático.
•LED, diodo emisor de luz

20. 20
Componentes (de control).16

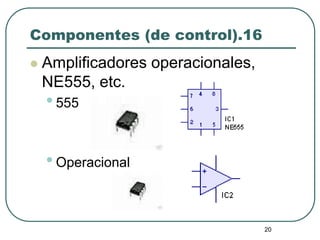

 Amplificadores operacionales,
NE555, etc.
•555
•Operacional

21. 21

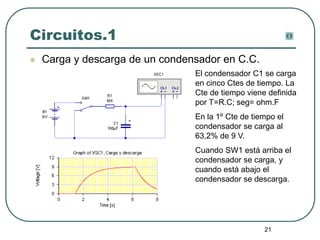

Circuitos.1
 Carga y descarga de un condensador en C.C.
El condensador C1 se carga
en cinco Ctes de tiempo. La
Cte de tiempo viene definida
por T=R.C; seg= ohm.F
En la 1º Cte de tiempo el
condensador se carga al
63,2% de 9 V.
Cuando SW1 está arriba el
condensador se carga, y
cuando está abajo el
condensador se descarga.

22. 22
Circuitos.2

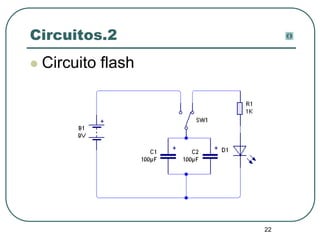

 Circuito flash

23. 23
Circuitos.3

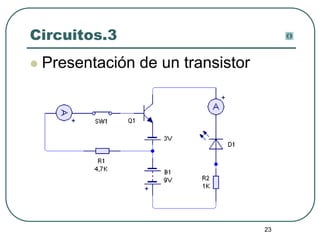

 Presentación de un transistor

24. 24

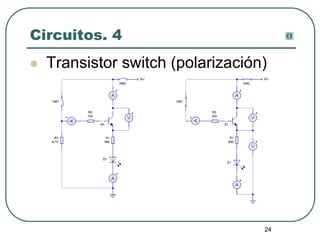

Circuitos. 4
 Transistor switch (polarización)

25. 25
Circuitos. 5

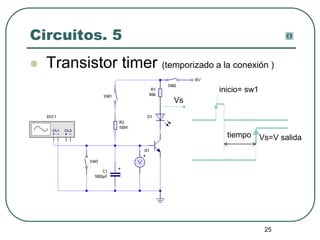

 Transistor timer (temporizado a la conexión )
tiempo Vs=V salida
inicio= sw1
Vs

26. 26

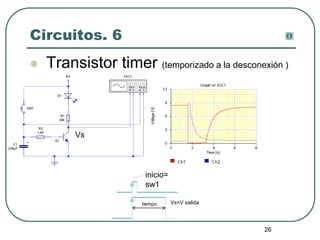

Circuitos. 6
 Transistor timer (temporizado a la desconexión )
tiempo Vs=V salida
inicio=
sw1
Vs

27. 27
Circuitos. 7

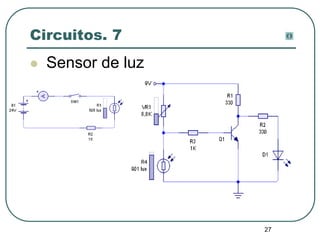

 Sensor de luz

28. 28
Circuitos. 8
 Sensor de luz con opto-transistor

29. 29
Circuitos. 9

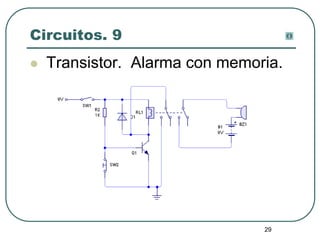

 Transistor. Alarma con memoria.

30. Circuitos. 10
 Transistor. Amplificador.

31. 31

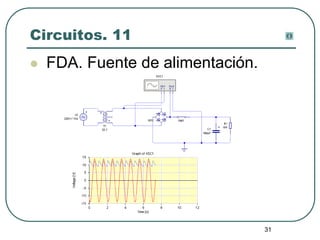

Circuitos. 11
 FDA. Fuente de alimentación.

32. 32

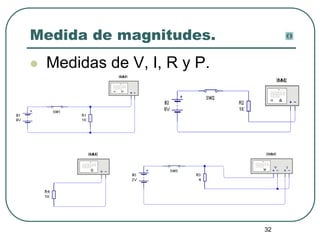

Medida de magnitudes.
 Medidas de V, I, R y P.
