El documento describe los diferentes tipos de transistores, incluyendo JFET, MOSFET, fototransistor, transistor de contacto puntual y transistor de unión bipolar, así como sus características y aplicaciones. Se destaca la importancia de estos dispositivos en el diseño de circuitos electrónicos y su papel fundamental en la industria microelectrónica. Además, se mencionan las diferencias constructivas y funcionales entre los tipos de transistores, así como su evolución y relevancia en la tecnología moderna.

2. Esta trabajo fue realizado con el propósito de
mencionar los tipos de transistores (transistor jfet,
transistor mosfet, fototransistor, transistor de
contacto puntual y transistor de unión bipolar) y
sus características principales así como también las
técnicas.

3. o AG Electrónica S.A . de C.V Componentes
profesionales
o AD Electronics S.A.
o Aiko Int
o A Y B INDUSTRIAL Y COMERCIAL LTDA
o ALFALED
o ASC ELECTRONICA S.A.

4. Es un dispositivo electrónico semiconductor que cumple funciones
de amplificador, oscilador, conmutador o rectificador.

5.  TRANSISTOR JFET
 TRANSISTOR MOSFET
 FOTOTRANSISTOR
TRANSISTOR DE CONTACTO PUNTUAL
 TRANSISTOR DE UNIÓN BIPOLAR

6. Es un dispositivo electrónico, esto es, un circuito que, según unos
valores eléctricos de entrada, reacciona dando unos valores de
salida. En el caso de los JFET, al ser transistores de efecto
de campo eléctrico, estos valores de entrada son las tensiones
eléctricas, en concreto la tensión entre los terminales S (fuente) y G
(puerta), VGS. Según este valor, la salida del transistor presentará
una curva cara

7. • Tiene una resistencia de entrada extremadamente alta (casi
100MΩ).
• No tiene un voltaje de unión cuando se utiliza como conmutador
(interruptor).
• Hasta cierto punto es inmune a la radiación.
• Es menos ruidoso.
• Puede operarse para proporcionar una mayor estabilidad térmica.

9. Es un transistor utilizado para
amplificar o conmutar señales
electrónicas , es el transistor más
utilizado en la industria
microelectrónica, ya sea en circuitos
analógicos o digitales, aunque el
transistor de unión bipolar fue mucho
más popular en otro tiempo.
Prácticamente la totalidad de los
microprocesadores comerciales están
basados en transistores MOSFET.

10. Constructiva común a todos los tipos de transistor MOS es que el
terminal de puerta (G) está formado por una estructura de tipo
Metal/Óxido/Semiconductor. El óxido es aislante, con lo que la
corriente de puerta es prácticamente nula, mucho menor que en los
JFET. Por ello, los MOS se emplean para tratar señales de muy baja
potencia.

12. Los fototransistores son sensibles a la radiación electromagnética en
frecuencias cercanas a la de la luz visible; debido a esto su flujo de
corriente puede ser regulado por medio de la luz incidente. Un
fototransistor es, en esencia, lo mismo que un transistor normal, sólo
que puede trabajar de 2 maneras diferentes: Como un transistor
normal con la corriente de base (IB) (modo común).Como
fototransistor, cuando la luz que incide en este elemento hace las
veces de corriente de base. (IP) (modo de iluminación).

16. Llamado también transistor de punta de contacto, fue el primer
transistor capaz de obtener ganancia, inventado en 1947 por J.
Bardeen y W. Brattain. Consta de una base de germanio,
semiconductor para entonces mejor conocido que la
combinación cobre-óxido de cobre, sobre la que se apoyan, muy
juntas, dos puntas metálicas que constituyen el emisor y el colector.
La corriente de base es capaz de modular la resistencia que se "ve"
en el colector, de ahí el nombre de "transfer resistor".

17.  Consta de una base de germanio , semiconductor para entonces
mejor conocido que la combinación cobreóxido de cobre , sobre
la que se apoyan , muy juntas , dos puntas metálicas que
constituyen el emisor y el colector .
 La corriente de base es capaz de modular la resistencias que se
“ve “ en el colector , de ahí el nombre de “transfer resistor” .

20. Es un dispositivo electrónico de estado sólido consistente en dos
uniones PN muy cercanas entre sí, que permite controlar el paso de
la corriente a través de sus terminales. La denominación de bipolar
se debe a que la conducción tiene lugar gracias al desplazamiento
de portadores de dos polaridades (huecos positivos y electrones
negativos), y son de gran utilidad en gran número de aplicaciones;
pero tienen ciertos inconvenientes, entre ellos su impedancia de
entrada bastante baja.

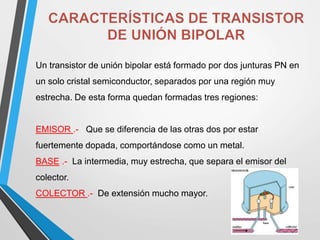

21. Un transistor de unión bipolar está formado por dos junturas PN en
un solo cristal semiconductor, separados por una región muy
estrecha. De esta forma quedan formadas tres regiones:
EMISOR .- Que se diferencia de las otras dos por estar
fuertemente dopada, comportándose como un metal.
BASE .- La intermedia, muy estrecha, que separa el emisor del
colector.
COLECTOR .- De extensión mucho mayor.

24.  Los transistores son unos elementos que han facilitado, en gran
medida, el diseño de los circuitos electrónicos. Se puede
comentar que con el invento de estos dispositivos han dado un
giro enorme a nuestras vidas, ya que en casi todos los aparatos
electrónicos se encuentran presentes.
 Se conocieron los distintos tipos de transistores, así como su
aspecto físico, su estructura básica y las simbologías utilizadas,
pudiendo concluir que todos son distintos y que por necesidades
del hombre se fueron ideando nuevas formas o nuevos tipos de
transistores.
