1. TECNICA DE SISTEMAS HARDWARE - SOFTWARE 3R

2. OBJETIVO Conocer los diferentes componentes de un sistema de cómputo ( a nivel de micro computador ) y los diferentes y más comunes tipos de programas existentes en el mercado .

3. CONTENIDO 1. Definición de computador y clasificación según tamaño. 2. Conceptos de Informática, Hardware, Software y Programas. 3. Hardware. 3.1 Arquitectura y funcionamiento de un computador. Estructura física.

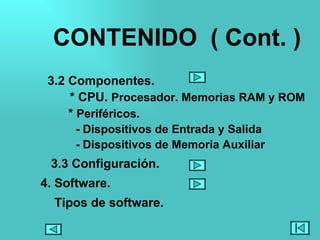

4. 3.2 Componentes. * CPU. Procesador. Memorias RAM y ROM * Periféricos. - Dispositivos de Entrada y Salida - Dispositivos de Memoria Auxiliar 3.3 Configuración. 4. Software. Tipos de software. CONTENIDO ( Cont. )

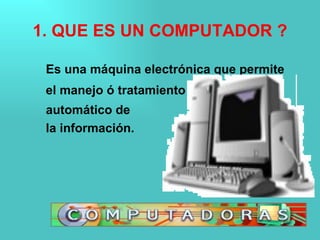

5. 1. QUE ES UN COMPUTADOR ? Es una máquina electrónica que permite el manejo ó tratamiento automático de la información.

6. CLASIFICACIÓN DE LOS COMPUTADORES SEGÚN EL TAMAÑO MINICOMPUTADORES MAINFRAMES RENDIMIENTO MEDIO COMPUTADORES PERSONALES TRABAJAREMOS EN ESTE NIVEL !! MICROCOMPUTADORES PC DESKTOP PORTATILES MACROCOMPUTADORES

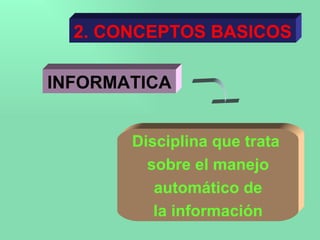

7. INFORMATICA 2. CONCEPTOS BASICOS Disciplina que trata sobre el manejo automático de la información

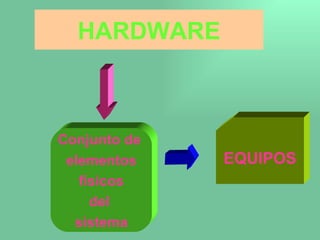

8. HARDWARE Conjunto de elementos físicos del sistema EQUIPOS

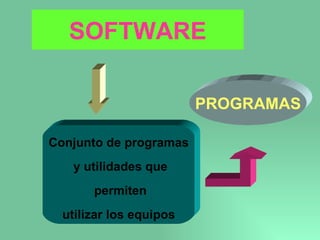

9. SOFTWARE Conjunto de programas y utilidades que permiten utilizar los equipos PROGRAMAS

10. PROGRAMA Conjunto de instrucciones en un código especial (lenguaje) que hace funcionar el computador

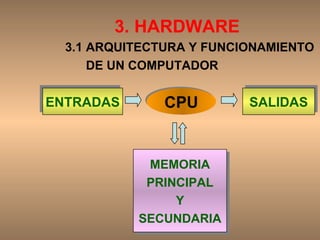

11. 3. HARDWARE CPU ENTRADAS SALIDAS MEMORIA PRINCIPAL Y SECUNDARIA 3.1 ARQUITECTURA Y FUNCIONAMIENTO DE UN COMPUTADOR

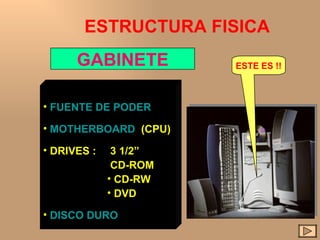

12. ESTRUCTURA FISICA GABINETE ESTE ES !! FUENTE DE PODER MOTHERBOARD (CPU) DRIVES : 3 1/2” CD-ROM CD-RW DVD DISCO DURO

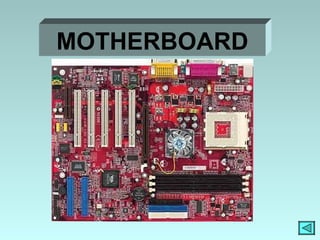

14. MOTHERBOARD

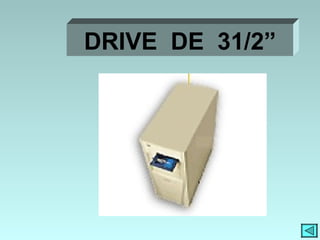

15. DRIVE DE 31/2”

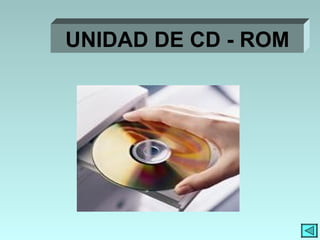

16. UNIDAD DE CD - ROM

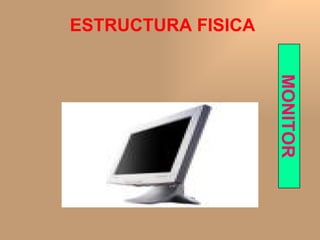

18. ESTRUCTURA FISICA MONITOR

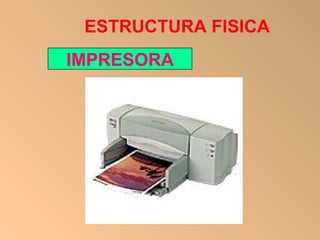

19. ESTRUCTURA FISICA IMPRESORA

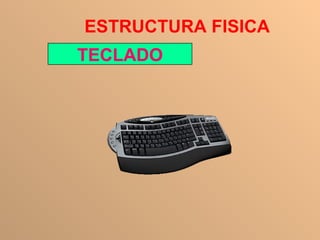

20. ESTRUCTURA FISICA TECLADO

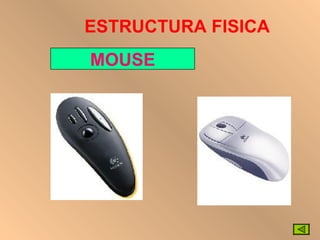

21. ESTRUCTURA FISICA MOUSE

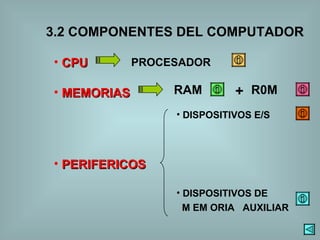

22. 3.2 COMPONENTES DEL COMPUTADOR CPU MEMORIAS PERIFERICOS DISPOSITIVOS E/S DISPOSITIVOS DE M EM ORIA AUXILIAR PROCESADOR RAM R0M +

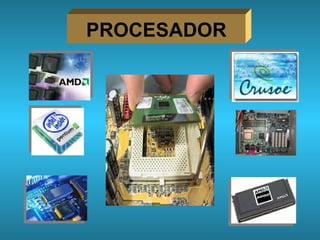

23. PROCESADOR

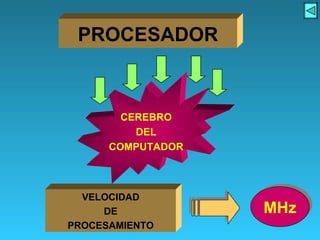

24. PROCESADOR CEREBRO DEL COMPUTADOR VELOCIDAD DE PROCESAMIENTO MHz

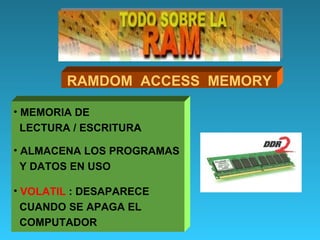

25. RAMDOM ACCESS MEMORY MEMORIA DE LECTURA / ESCRITURA ALMACENA LOS PROGRAMAS Y DATOS EN USO VOLATIL : DESAPARECE CUANDO SE APAGA EL COMPUTADOR

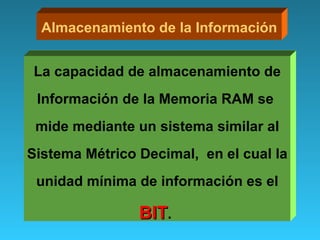

26. Almacenamiento de la Información La capacidad de almacenamiento de Información de la Memoria RAM se mide mediante un sistema similar al Sistema Métrico Decimal, en el cual la unidad mínima de información es el BIT .

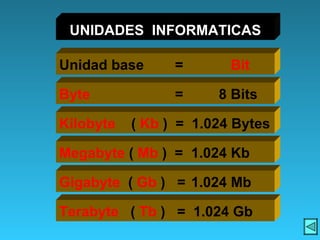

27. UNIDADES INFORMATICAS Unidad base = Bit Byte = 8 Bits Kilobyte ( Kb ) = 1.024 Bytes Megabyte ( Mb ) = 1.024 Kb Gigabyte ( Gb ) = 1.024 Mb Terabyte ( Tb ) = 1.024 Gb

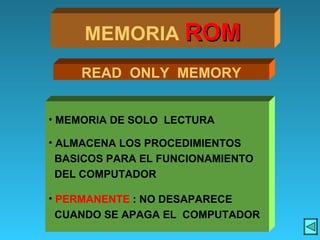

28. READ ONLY MEMORY MEMORIA DE SOLO LECTURA ALMACENA LOS PROCEDIMIENTOS BASICOS PARA EL FUNCIONAMIENTO DEL COMPUTADOR PERMANENTE : NO DESAPARECE CUANDO SE APAGA EL COMPUTADOR MEMORIA ROM

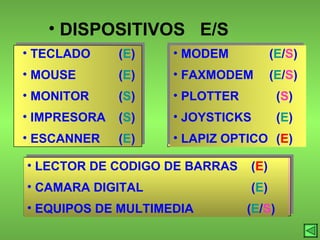

29. DISPOSITIVOS E/S TECLADO ( E ) MOUSE ( E ) MONITOR ( S ) IMPRESORA ( S ) ESCANNER ( E ) MODEM ( E / S ) FAXMODEM ( E / S ) PLOTTER ( S ) JOYSTICKS ( E ) LAPIZ OPTICO ( E ) LECTOR DE CODIGO DE BARRAS ( E ) CAMARA DIGITAL ( E ) EQUIPOS DE MULTIMEDIA ( E / S )

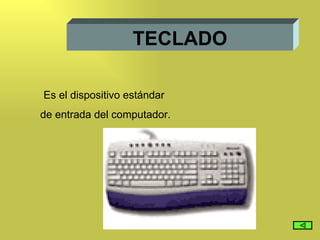

30. TECLADO Es el dispositivo estándar de entrada del computador.

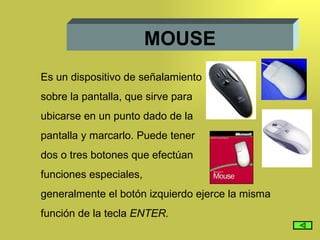

31. MOUSE Es un dispositivo de señalamiento sobre la pantalla, que sirve para ubicarse en un punto dado de la pantalla y marcarlo. Puede tener dos o tres botones que efectúan funciones especiales, generalmente el botón izquierdo ejerce la misma función de la tecla ENTER.

32. MONITOR Es el dispositivo estándar de salida del computador, en el cual se presentan las respuestas del computador y los resultados en proceso. Así mismo, muestra la información entrada por el teclado para su visualización.

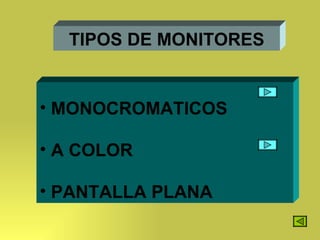

33. TIPOS DE MONITORES MONOCROMATICOS A COLOR PANTALLA PLANA

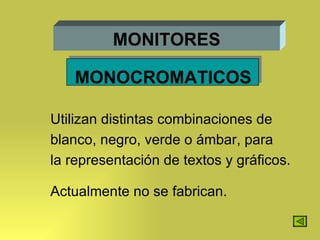

34. MONITORES MONOCROMATICOS Utilizan distintas combinaciones de blanco, negro, verde o ámbar, para la representación de textos y gráficos. Actualmente no se fabrican.

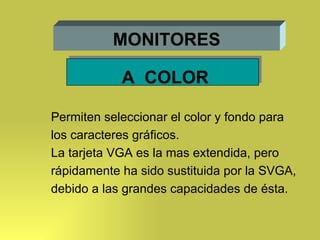

35. MONITORES A COLOR Permiten seleccionar el color y fondo para los caracteres gráficos. La tarjeta VGA es la mas extendida, pero rápidamente ha sido sustituida por la SVGA, debido a las grandes capacidades de ésta.

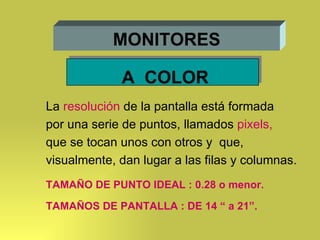

36. MONITORES A COLOR La resolución de la pantalla está formada por una serie de puntos, llamados pixels, que se tocan unos con otros y que, visualmente, dan lugar a las filas y columnas. TAMAÑO DE PUNTO IDEAL : 0.28 o menor. TAMAÑOS DE PANTALLA : DE 14 “ a 21”.

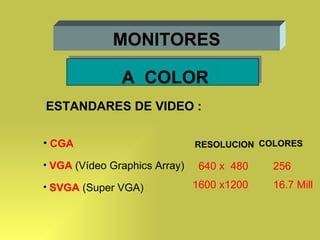

37. MONITORES A COLOR ESTANDARES DE VIDEO : CGA VGA (Vídeo Graphics Array) SVGA (Super VGA) 640 x 480 1600 x1200 RESOLUCION COLORES 256 16.7 Mill

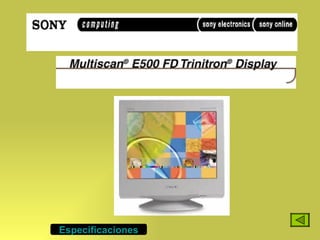

39. Especificaciones

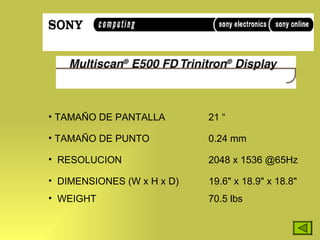

40. TAMAÑO DE PANTALLA 21 “ TAMAÑO DE PUNTO 0.24 mm RESOLUCION 2048 x 1536 @65Hz DIMENSIONES (W x H x D) 19.6" x 18.9" x 18.8" WEIGHT 70.5 lbs

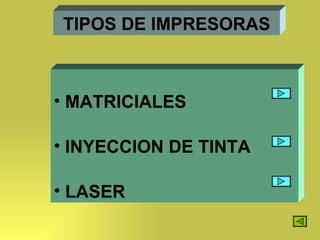

41. TIPOS DE IMPRESORAS MATRICIALES INYECCION DE TINTA LASER

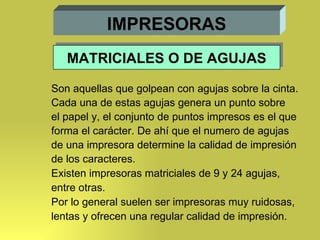

42. IMPRESORAS Son aquellas que golpean con agujas sobre la cinta. Cada una de estas agujas genera un punto sobre el papel y, el conjunto de puntos impresos es el que forma el carácter. De ahí que el numero de agujas de una impresora determine la calidad de impresión de los caracteres. Existen impresoras matriciales de 9 y 24 agujas, entre otras. Por lo general suelen ser impresoras muy ruidosas, lentas y ofrecen una regular calidad de impresión. MATRICIALES O DE AGUJAS

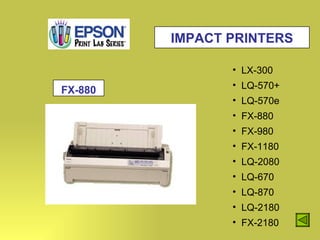

43. LX-300 LQ-570+ LQ-570e FX-880 FX-980 FX-1180 LQ-2080 LQ-670 LQ-870 LQ-2180 FX-2180 IMPACT PRINTERS FX-880

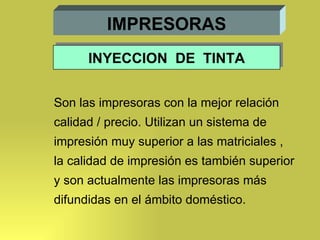

44. IMPRESORAS Son las impresoras con la mejor relación calidad / precio. Utilizan un sistema de impresión muy superior a las matriciales , la calidad de impresión es también superior y son actualmente las impresoras más difundidas en el ámbito doméstico. INYECCION DE TINTA

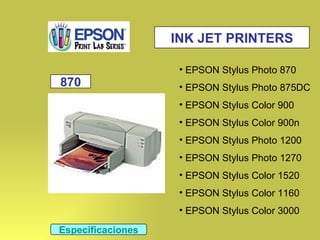

45. INK JET PRINTERS EPSON Stylus Photo 870 EPSON Stylus Photo 875DC EPSON Stylus Color 900 EPSON Stylus Color 900n EPSON Stylus Photo 1200 EPSON Stylus Photo 1270 EPSON Stylus Color 1520 EPSON Stylus Color 1160 EPSON Stylus Color 3000 870 Especificaciones

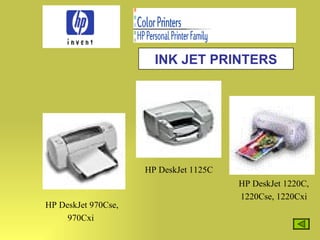

46. INK JET PRINTERS HP DeskJet 970Cse, 970Cxi HP DeskJet 1125C HP DeskJet 1220C, 1220Cse, 1220Cxi

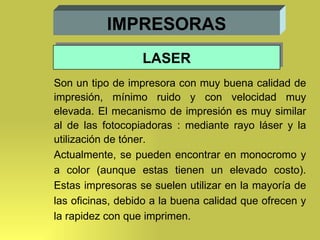

47. IMPRESORAS Son un tipo de impresora con muy buena calidad de impresión, mínimo ruido y con velocidad muy elevada. El mecanismo de impresión es muy similar al de las fotocopiadoras : mediante rayo láser y la utilización de tóner. Actualmente, se pueden encontrar en monocromo y a color (aunque estas tienen un elevado costo). Estas impresoras se suelen utilizar en la mayoría de las oficinas, debido a la buena calidad que ofrecen y la rapidez con que imprimen. LASER

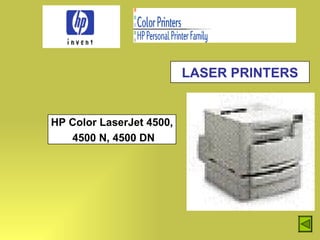

48. LASER PRINTERS HP Color LaserJet 4500, 4500 N, 4500 DN

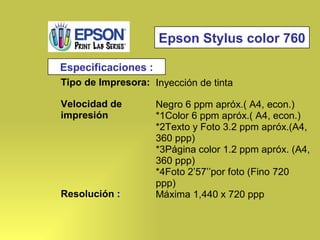

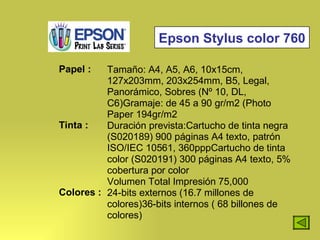

49. Epson Stylus color 760 Especificaciones :

50. Epson Stylus color 760

51. ESCANNER Un scanner es una unidad de entrada de datos cuya misión es la de digitalizar gráficos, textos, fotografías, etc., para su posterior proceso mediante una computadora. Hoy día ha adquirido mucho auge en el manejo de entornos multimedia.

52. TIPOS DE ESCANNER MANUALES DE MESA

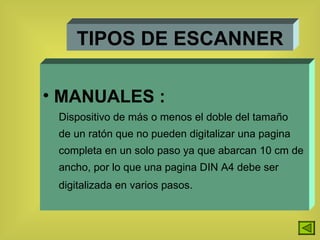

53. TIPOS DE ESCANNER MANUALES : Dispositivo de más o menos el doble del tamaño de un ratón que no pueden digitalizar una pagina completa en un solo paso ya que abarcan 10 cm de ancho, por lo que una pagina DIN A4 debe ser digitalizada en varios pasos.

54. TIPOS DE ESCANNER DE MESA : Dispositivo que se coloca como una fotocopiadora y realiza un proceso de digitalización del documen to seleccionado. Finalizado el proceso el resultado es almacenado en algún lugar dentro del computador.

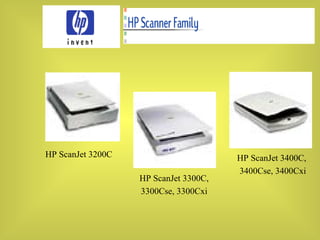

55. HP ScanJet 3200C HP ScanJet 3300C, 3300Cse, 3300Cxi HP ScanJet 3400C, 3400Cse, 3400Cxi

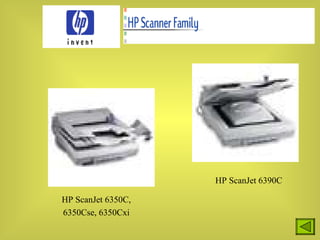

56. HP ScanJet 6350C, 6350Cse, 6350Cxi HP ScanJet 6390C

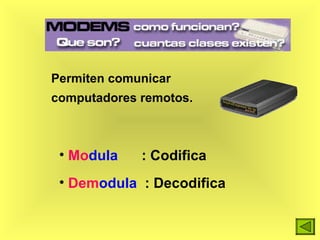

57. Permiten comunicar computadores remotos. Mo dula : Codifica Dem odula : Decodifica

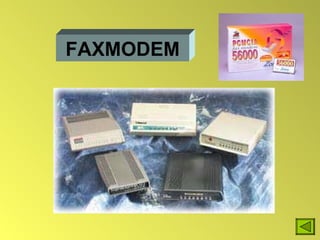

58. FAXMODEM

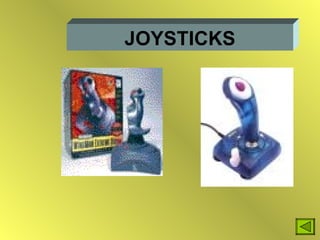

59. JOYSTICKS

62. DISPOSITIVOS DE MEMORIA AUXILIAR DISCOS FLEXIBLES DE 3 1/2” SUPERDISKETE CD – ROM (CD-R; CD-RW) DVD - ROOM DISCOS DUROS CARTUCHOS USB MP4 1111

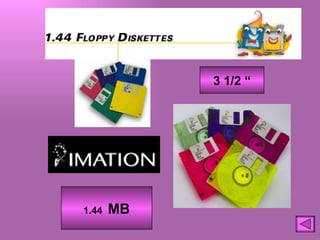

63. 1.44 MB 3 1/2 “

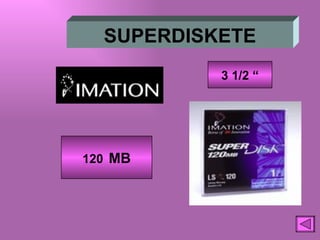

64. SUPERDISKETE 120 MB 3 1/2 “

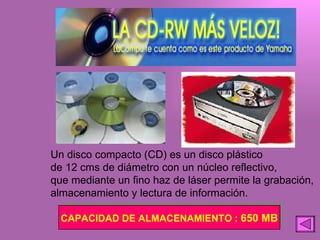

65. Un disco compacto (CD) es un disco plástico de 12 cms de diámetro con un núcleo reflectivo, que mediante un fino haz de láser permite la grabación, almacenamiento y lectura de información. CAPACIDAD DE ALMACENAMIENTO : 650 MB

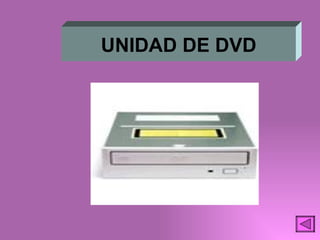

66. UNIDAD DE DVD

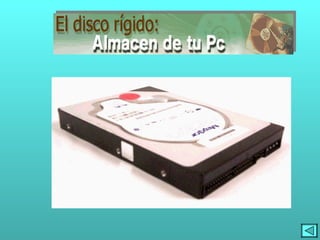

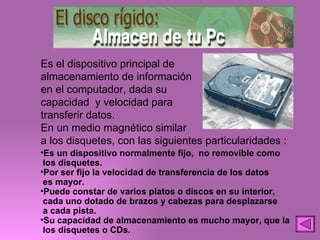

67. Es el dispositivo principal de almacenamiento de información en el computador, dada su capacidad y velocidad para transferir datos. En un medio magnético similar a los disquetes, con las siguientes particularidades : Es un dispositivo normalmente fijo, no removible como los disquetes. Por ser fijo la velocidad de transferencia de los datos es mayor. Puede constar de varios platos o discos en su interior, cada uno dotado de brazos y cabezas para desplazarse a cada pista. Su capacidad de almacenamiento es mucho mayor, que la los disquetes o CDs.

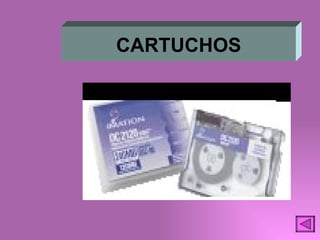

68. CARTUCHOS

69. CONFIGURACION Conjunto de especificaciones de los diferentes componentes del sistema.

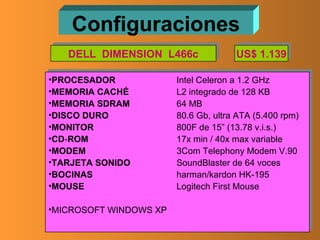

70. Configuraciones PROCESADOR Intel Celeron a 1.2 GHz MEMORIA CACHÉ L2 integrado de 128 KB MEMORIA SDRAM 64 MB DISCO DURO 80.6 Gb, ultra ATA (5.400 rpm) MONITOR 800F de 15” (13.78 v.i.s.) CD - ROM 17x min / 40x max variable MODEM 3Com Telephony Modem V.90 TARJETA SONIDO SoundBlaster de 64 voces BOCINAS harman/kardon HK-195 MOUSE Logitech First Mouse MICROSOFT WINDOWS XP DELL DIMENSION L466c US$ 1.139

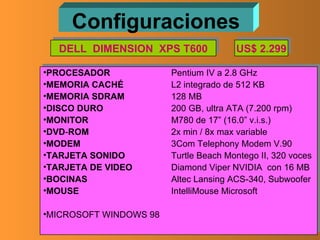

71. Configuraciones PROCESADOR Pentium IV a 2.8 GHz MEMORIA CACHÉ L2 integrado de 512 KB MEMORIA SDRAM 128 MB DISCO DURO 200 GB, ultra ATA (7.200 rpm) MONITOR M780 de 17” (16.0” v.i.s.) DVD - ROM 2x min / 8x max variable MODEM 3Com Telephony Modem V.90 TARJETA SONIDO Turtle Beach Montego II, 320 voces TARJETA DE VIDEO Diamond Viper NVIDIA con 16 MB BOCINAS Altec Lansing ACS-340, Subwoofer MOUSE IntelliMouse Microsoft MICROSOFT WINDOWS 98 DELL DIMENSION XPS T600 US$ 2.299

72. Configuraciones PROCESADOR Pentium Celeron a 466 MHz MEMORIA CACHÉ 128 KB MEMORIA RAM 64 MB DISCO DURO 8 GB MONITOR SVGA Digital 15 “ CD - ROM 48 x FAX MODEM 56 K SONIDO-VIDEO 8 MB PARLANTES 120 W MOUSE TECLADO En español IMPRESORA Canon BJC 1000 SCANNER Genius Vidid III 19200 DN PAD MOUSE, PROTECTOR DE PANTALLA, FORROS, ESTABIL . DE VOLTAJE De 1.000 W S & M LTDA $ 1’900.000

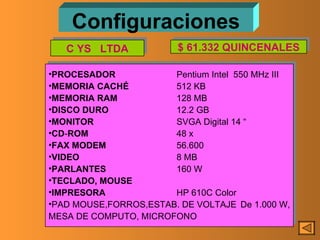

73. Configuraciones PROCESADOR Pentium Intel 550 MHz III MEMORIA CACHÉ 512 KB MEMORIA RAM 128 MB DISCO DURO 12.2 GB MONITOR SVGA Digital 14 “ CD - ROM 48 x FAX MODEM 56.600 VIDEO 8 MB PARLANTES 160 W TECLADO, MOUSE IMPRESORA HP 610C Color PAD MOUSE,FORROS,ESTAB. DE VOLTAJE De 1.000 W, MESA DE COMPUTO, MICROFONO C YS LTDA $ 61.332 QUINCENALES

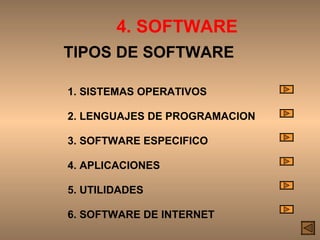

74. 4. SOFTWARE TIPOS DE SOFTWARE 1. SISTEMAS OPERATIVOS 2. LENGUAJES DE PROGRAMACION 3. SOFTWARE ESPECIFICO 4. APLICACIONES 5. UTILIDADES 6. SOFTWARE DE INTERNET

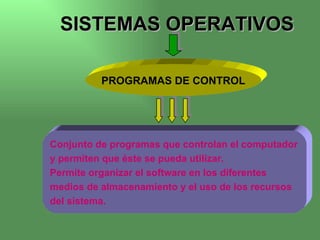

75. SISTEMAS OPERATIVOS PROGRAMAS DE CONTROL Conjunto de programas que controlan el computador y permiten que éste se pueda utilizar. Permite organizar el software en los diferentes medios de almacenamiento y el uso de los recursos del sistema.

76. SISTEMAS OPERATIVOS MS-DOS WINDOWS MACINTOSH JAVA UNIX LINUX FREEDOWS SOLARIS

77. LENGUAJES DE PROGRAMACION Conjunto de órdenes ( códigos ) que reciben, datos, los procesan y entregan información de acuerdo con parámetros y sintáxis característicos. BASIC PASCAL COBOL FORTRAN C + VISUAL BASIC JAVA HTML HML

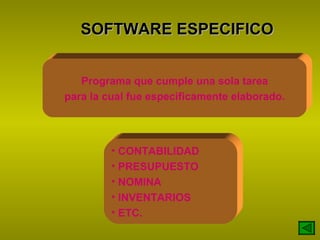

78. SOFTWARE ESPECIFICO Programa que cumple una sola tarea para la cual fue especificamente elaborado. CONTABILIDAD PRESUPUESTO NOMINA INVENTARIOS ETC.

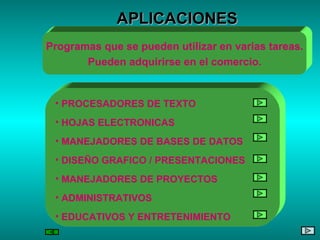

79. APLICACIONES Programas que se pueden utilizar en varias tareas. Pueden adquirirse en el comercio. PROCESADORES DE TEXTO HOJAS ELECTRONICAS MANEJADORES DE BASES DE DATOS DISEÑO GRAFICO / PRESENTACIONES MANEJADORES DE PROYECTOS ADMINISTRATIVOS EDUCATIVOS Y ENTRETENIMIENTO

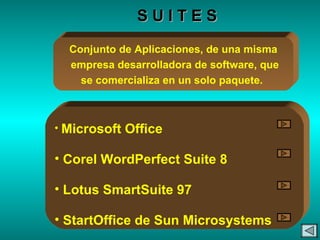

80. S U I T E S Conjunto de Aplicaciones, de una misma empresa desarrolladora de software, que se comercializa en un solo paquete. Microsoft Office Corel WordPerfect Suite 8 Lotus SmartSuite 97 StartOffice de Sun Microsystems

81. Microsoft Office Microsoft Word Microsoft Excel Microsoft Power Point Microsoft Access SUITES

82. SUITES Corel WordPerfect 8 Corel QuattroPro 8 Corel Presentations 8 Corel Central 8 Corel PhotoHouse

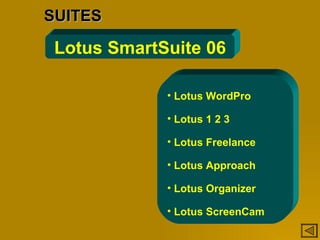

83. SUITES Lotus SmartSuite 06 Lotus WordPro Lotus 1 2 3 Lotus Freelance Lotus Approach Lotus Organizer Lotus ScreenCam

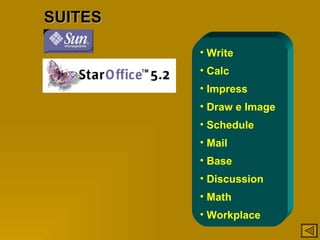

84. SUITES Write Calc Impress Draw e Image Schedule Mail Base Discussion Math Workplace

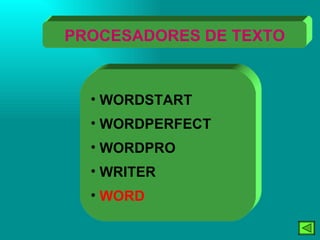

85. PROCESADORES DE TEXTO WORDSTART WORDPERFECT WORDPRO WRITER WORD

86. HOJAS ELECTRONICAS QUATTRO - PRO LOTUS 123 CALC EXCEL

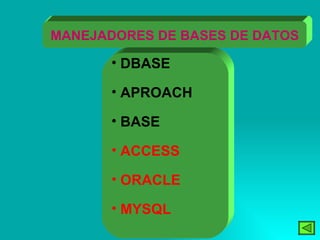

87. MANEJADORES DE BASES DE DATOS DBASE APROACH BASE ACCESS ORACLE MYSQL

88. DISEÑO / D.GRAFICO / PRESENTACIONES AUTOCAD VISIO COREL DRAW PAGEMAKER PHOTOSHOP PRESENTATIONS FREELANCE IMPRESS POWER POINT

89. MANEJADORES DE PROYECTOS HTPM MS - PROJECT

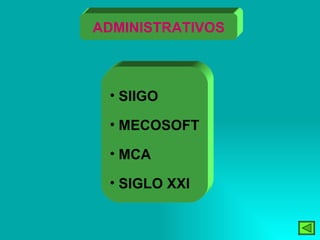

90. ADMINISTRATIVOS SIIGO MECOSOFT MCA SIGLO XXI

91. EDUCATIVOS Y ENTRETENIMIENTO ENCICLOPEDIA SALVAT GEOGRAFIA DE COLOMBIA ATLAS UNIVERSAL MICROSOFT ENCARTA MS FLIGHT SIMULATOR MS FUTBOL INTERNACIONAL

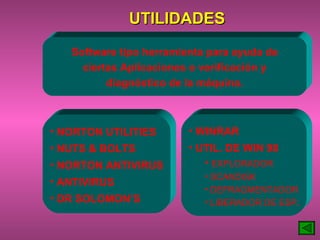

92. UTILIDADES Software tipo herramienta para ayuda de ciertas Aplicaciones o verificación y diagnóstico de la máquina. NORTON UTILITIES NUTS & BOLTS NORTON ANTIVIRUS ANTIVIRUS DR SOLOMON’S WINRAR UTIL. DE WIN 98 EXPLORADOR SCANDISK DEFRAGMENTADOR LIBERADOR DE ESP .

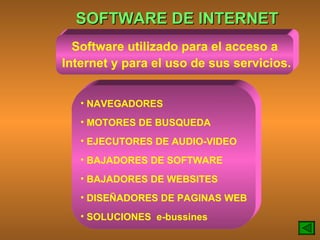

93. SOFTWARE DE INTERNET Software utilizado para el acceso a Internet y para el uso de sus servicios. NAVEGADORES MOTORES DE BUSQUEDA EJECUTORES DE AUDIO-VIDEO BAJADORES DE SOFTWARE BAJADORES DE WEBSITES DISEÑADORES DE PAGINAS WEB SOLUCIONES e-bussines
