Dp 06 incendio y agentes extintores

Módulo 06: Incendio y Agentes Extintores (6-1)
Por: BAE. Martín Gutiérrez Villafuerte
Instructor de Bomberos Aeronáuticos
La Paz– Bolivia
Marzo, 2013
Módulo 06
Incendio y Agentes Extintores

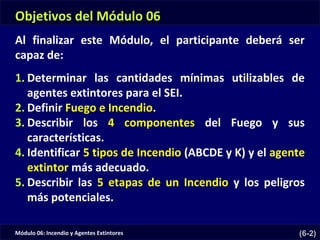

Objetivos del Módulo 06
Al finalizar este Módulo, el participante deberá ser
capaz de:
1. Determinar las cantidades mínimas utilizables de
agentes extintores para el SEI.
2. Definir Fuego e Incendio.
3. Describir los 4 componentes del Fuego y sus
características.
4. Identificar 5 tipos de Incendio (ABCDE y K) y el agente
extintor más adecuado.
5. Describir las 5 etapas de un Incendio y los peligros
más potenciales.

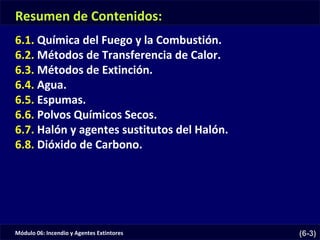

Resumen de Contenidos:
6.1. Química del Fuego y la Combustión.
6.2. Métodos de Transferencia de Calor.
6.3. Métodos de Extinción.
6.4. Agua.
6.5. Espumas.
6.6. Polvos Químicos Secos.
6.7. Halón y agentes sustitutos del Halón.
6.8. Dióxido de Carbono.

ÁREA CRÍTICA DE INCENDIO
TEÓRICA. (NFPA 1003) Área
rectangular teórica alrededor
de una aeronave donde hay que
controlar un incendio con el fin
de garantizar temporalmente la
integridad del fuselaje y
proporcionar una salida a los
ocupantes de la aeronave.
Área Crítica de Rescate y Acceso al Incendio

Área Crítica de Rescate y Acceso al Incendio

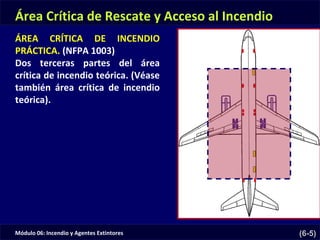

ÁREA CRÍTICA DE INCENDIO
PRÁCTICA. (NFPA 1003)
Dos terceras partes del área
crítica de incendio teórica. (Véase
también área crítica de incendio
teórica).

Cat.
Apto.
Agua
(Litros)
Régimen de Descarga
Solución de AFFF B
(Kg.) Agentes
Complem. PQS
1 230 230 45
2 670 550 90
3 1200 900 135
4 2400 1800 135
5 5400 3000 180
6 7900 4000 225
7 12100 5300 225
8 18200 7200 450
9 24300 9000 450
10 32300 11200 450

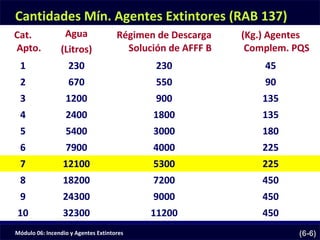

Cantidades Mín. Agentes Extintores (RAB 137)

MOVIL MARCA SOLUCION
TOTAL
AGUA CONCENTRADO
AFFF 3%
REGIMEN DE
DECARGA
FOTO
Sierra
1
Marca: Ford 350
Apoyo: Agentes
Complementarios
Designación:
S-1
380 lts.
250 kgs.
Púrpura K
368 lt 12 lt. 206/280lts./min
2,27 kgs/seg.
Sierra
2
Marca: Walter
Apoyo:
Pesado
Designación
S-2
13.000 lts. 12.000 lts.
Tanque
1000
(Tanque 2
de AFFF)
1.000 lts
(Tanque 1 de
AFFF)
EN ALTA
5.678 lts/min
Sierra
3
Marca: Protector
Apoyo:
Pesado
Designación
S-3
11.200 lts
1x50 BCF
Unit y 1x50
Kg. PQS
10.000 lt 1.200 lts 6.550 lts/min
Sierra
4
Marca: Ford
9000
Apoyo:
Pesado
Designación
S-4
10.000 lts 9.000 lt 1.000 lts 2.139 lts/min
Cantidades Mín. Agentes Extintores (RAB 137)
H2O
12100
Caudal AFFF
5300
PQS
225

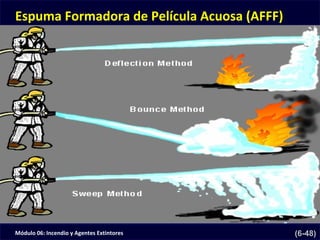

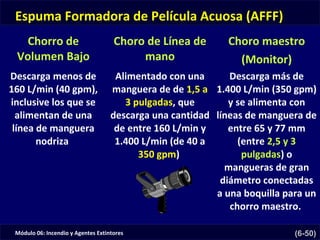

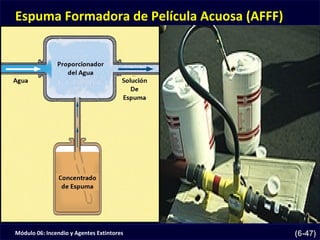

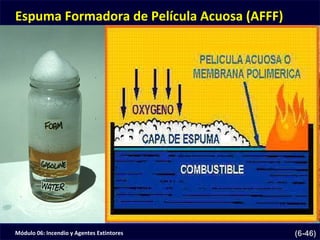

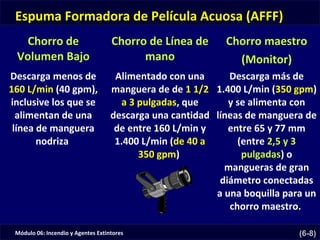

Espuma Formadora de Película Acuosa (AFFF)
Chorro de
Volumen Bajo
Chorro de Línea de
mano
Chorro maestro
(Monitor)
Descarga menos de
160 L/min (40 gpm),
inclusive los que se
alimentan de una
línea de manguera
nodriza
Alimentado con una
manguera de de 1 1/2
a 3 pulgadas, que
descarga una cantidad
de entre 160 L/min y
1.400 L/min (de 40 a
350 gpm)
Descarga más de
1.400 L/min (350 gpm)
y se alimenta con
líneas de manguera de
entre 65 y 77 mm
(entre 2,5 y 3
pulgadas) o
mangueras de gran
diámetro conectadas
a una boquilla para un
chorro maestro.

El Fuego está representado por diversas formas de
energía que pueden salir de control en cualquier
momento.
El Fuego como aliado del hombre:

¿Qué es un Incendio?
Fuego en descontrol que pone en peligro la vida, el
medio ambiente y los bienes.

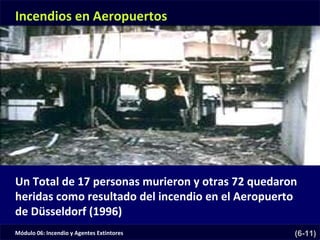

Un Total de 17 personas murieron y otras 72 quedaron
heridas como resultado del incendio en el Aeropuerto
de Düsseldorf (1996)
Incendios en Aeropuertos

Incendios en Aeronaves:

Fuego: Reacción Química en Cadena con
desprendimiento de luz y calor.
6.1. Química del Fuego y Combustión.
Combustión: Una reacción química en cadena, puede
ser muy lenta o muy rápida.

Fuego
Combustión
Oxidación
El tipo de combustión más lento es
la Oxidación, una reacción
demasiado gradual para que se
pueda observar.
El tipo de combustión más rápido es
la EXPLOSIÓN que es resultado de
una reacción muy rápida de un
combustible y un oxidante.

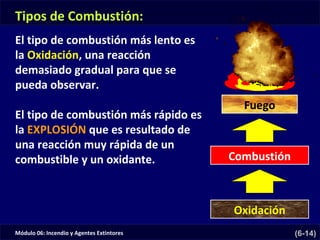

Tipos de Combustión:

Aunque este ejemplo
sencillo resulta útil, no es
técnicamente correcto.
Aunque este ejemplo
sencillo resulta útil, no es
técnicamente correcto.

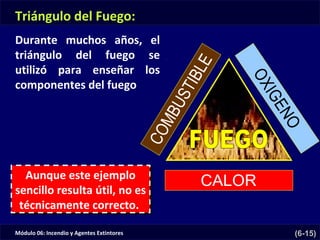

Triángulo del Fuego:
Durante muchos años, el
triángulo del fuego se
utilizó para enseñar los
componentes del fuego

Combustible
CalorOxígeno
Reacción
en
Cadena

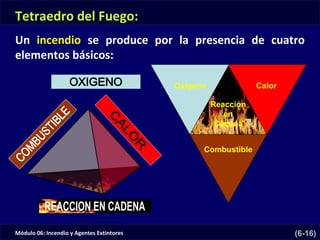

Tetraedro del Fuego:
Un incendio se produce por la presencia de cuatro
elementos básicos:

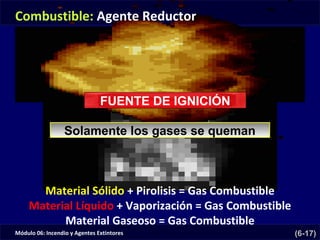

Material Sólido + Pirolisis = Gas Combustible
Material Líquido + Vaporización = Gas Combustible
Material Gaseoso = Gas Combustible
Solamente los gases se queman
FUENTE DE IGNICIÓN
Combustible: Agente Reductor

Combustible: Agente Reductor

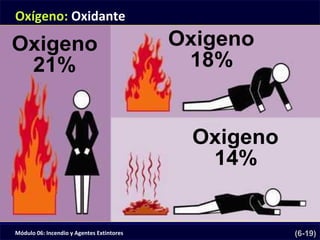

Oxígeno: Oxidante

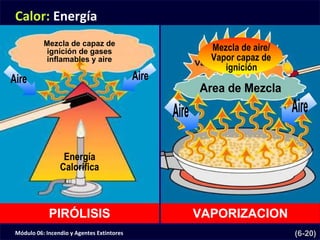

VAPORIZACIONPIRÓLISIS
Calor: Energía

FUENTE DE IGNICIÓN
Reacción Química en Cadena

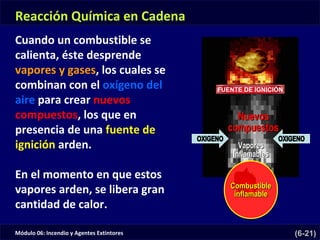

Cuando un combustible se
calienta, éste desprende
vapores y gases, los cuales se
combinan con el oxígeno del
aire para crear nuevos
compuestos, los que en
presencia de una fuente de
ignición arden.
En el momento en que estos
vapores arden, se libera gran
cantidad de calor.

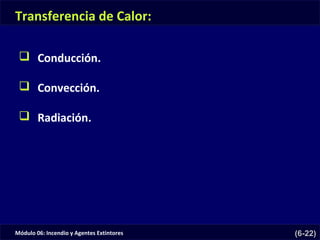

 Conducción.
 Convección.
 Radiación.
Transferencia de Calor:

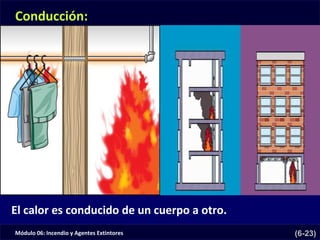

Conducción:
El calor es conducido de un cuerpo a otro.

Convección:
El aire caliente se expande en forma ascendente.

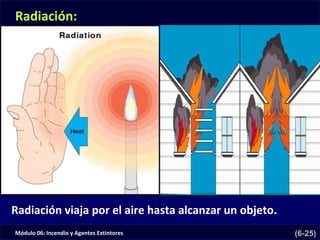

Radiación:
Radiación viaja por el aire hasta alcanzar un objeto.

Incendio:
Fuego en descontrol que pone en peligro la vida, los
bienes materiales y el medio ambiente

D

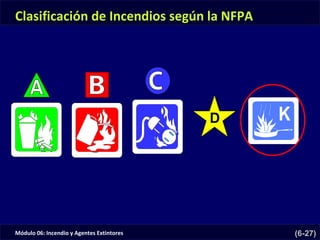

Clasificación de Incendios según la NFPA

 Madera.
 Papel.
 Textiles.
 Goma.
 Plásticos.
Extinción: ENFRIAR el
material por debajo de su
temperatura de ignición.
Extinción: ENFRIAR el
material por debajo de su
temperatura de ignición.

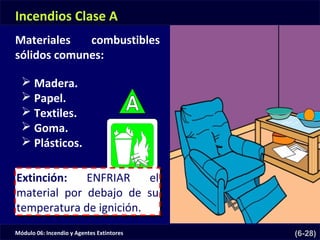

Incendios Clase A
Materiales combustibles
sólidos comunes:

 Gasolina.
 Grasas.
 Aceite.
 Gases inflamables.
 Termoplásticos.
 Alquitrán.
 Pintura al aceite.
Extinción: Remover el OXIGENO,
para evitar que los vapores
alcancen una fuente de ignición
Extinción: Remover el OXIGENO,
para evitar que los vapores
alcancen una fuente de ignición

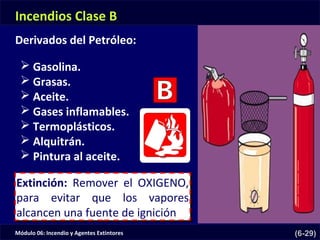

Incendios Clase B
Derivados del Petróleo:

 Equipos eléctricos.
 Cables.
 Sistemas electrificados.
 Alta tensión.
Extinción: Cortar fuente de
energía. Evite usar agua.
Combata como fuego AB O D
Extinción: Cortar fuente de
energía. Evite usar agua.
Combata como fuego AB O D
Incendios Clase C
Materiales con carga
eléctrica:

 Aluminio.
 Magnesio.
 Sodio.
 Potasio.
 Circonio.
 Titanio.
 Otros metales inflamables
D
Extinción: Reaccionan
violentamente con el agua. Use
agente extintor especial.
Extinción: Reaccionan
violentamente con el agua. Use
agente extintor especial.
Incendios Clase D
Metales combustibles

 Equipos de cocina.
 Residuos de cocina.
 Verduras.
 Comestibles.
 Grasas animales.
“K” de Kitchen
Extinción: Cierra la fuente
de combustible y utilice
Agente extintor especial.
Extinción: Cierra la fuente
de combustible y utilice
Agente extintor especial.
Incendios Clase K
Fuegos (en descontrol) de grasas animales y grasas
vegetales:

Crecimiento
Flashover
(Combustión
Súbita
Generalizada)
Desarrollo
Completo del
Incendio
Ignición
Disminución

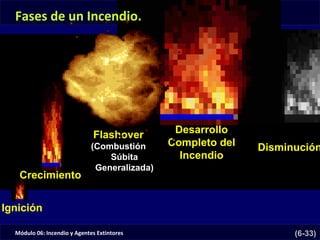

Fases de un Incendio.

Ignición (Fase Inicial)
Al Inicio de un incendio los extintores pueden ser muy
útiles

Crecimiento
Las llamas crecen sin control consumiendo los
combustibles que puede

Flashover (Combustión Súbita generalizada)
Temperatura de ignición PROMEDIO del Monóxido de
Carbono (CO) (609°C), uno de los gases más habituales
que se desprenden de la pirólisis.
El CO y otros gases calientes alcanzan su temperatura
de Ignición y arden en forma explosiva

Desarrollo Completo del Incendio
Todos los combustibles arden y se descomponen.

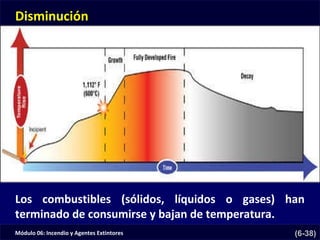

Disminución
Los combustibles (sólidos, líquidos o gases) han
terminado de consumirse y bajan de temperatura.

Backdraft (Explosión de humo)
Los gases calientes buscan alimentarse de más oxigeno

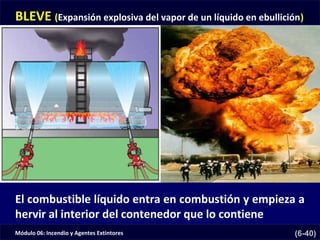

BLEVE (Expansión explosiva del vapor de un líquido en ebullición)
El combustible líquido entra en combustión y empieza a
hervir al interior del contenedor que lo contiene

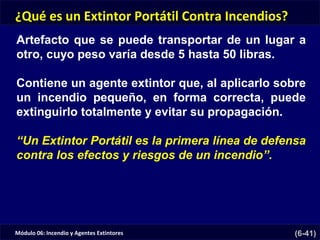

¿Qué es un Extintor Portátil Contra Incendios?
Artefacto que se puede transportar de un lugar a
otro, cuyo peso varía desde 5 hasta 50 libras.
Contiene un agente extintor que, al aplicarlo sobre
un incendio pequeño, en forma correcta, puede
extinguirlo totalmente y evitar su propagación.
“Un Extintor Portátil es la primera línea de defensa
contra los efectos y riesgos de un incendio”.

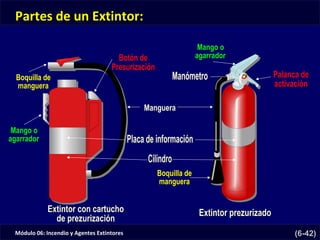

Partes de un Extintor:

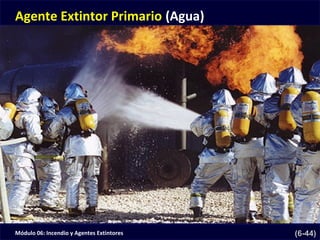

Agente Extintor Primario (Agua)
Pulverizada, cuando se convierte en vapor, expande su
volumen original en una proporción de 1700 veces.

Agente Extintor Primario (Agua)

NFPA 11: Espumas de Baja. Media
y Alta Expansión
Agente Extintor Primario (AFFF)

Solución premezclada de espuma:
3% concentrado espuma y 97 % agua

Chorro de
Volumen Bajo
Choro de Línea de
mano
Choro maestro
(Monitor)
Descarga menos de
160 L/min (40 gpm),
inclusive los que se
alimentan de una
línea de manguera
nodriza
Alimentado con una
manguera de de 1,5 a
3 pulgadas, que
descarga una cantidad
de entre 160 L/min y
1.400 L/min (de 40 a
350 gpm)
Descarga más de
1.400 L/min (350 gpm)
y se alimenta con
líneas de manguera de
entre 65 y 77 mm
(entre 2,5 y 3
pulgadas) o
mangueras de gran
diámetro conectadas
a una boquilla para un
chorro maestro.

Agente Extintor Complementario (PQS)
Partículas muy pequeñas, usualmente de base de
bicarbonato de sodio, bicarbonato de potasio o fosfato de
amonio, resistente al empaque, resistencia a la absorción de
humedad y capacidades de flujo adecuadas

Púrpura K: PQS que utiliza como base extintora el
“bicarbonato de potasio”, usado en fuegos de clase B
(líquidos y gases inflamables) y clase C (eléctricos).

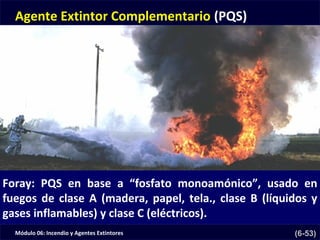

Foray: PQS en base a “fosfato monoamónico”, usado en
fuegos de clase A (madera, papel, tela., clase B (líquidos y
gases inflamables) y clase C (eléctricos).

Agente Extintor Complementario (PQS Metal)
Polvo químico que utiliza como base extintora el “cloruro de
sodio”, usado en fuegos de clase D (metálicos) como el
aluminio, el magnesio y el titanio, recibe el siguiente nombre
genérico

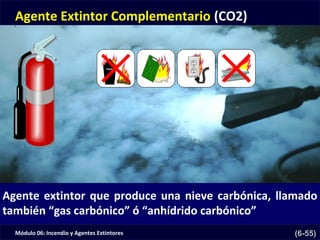

Agente Extintor Complementario (CO2)
Agente extintor que produce una nieve carbónica, llamado
también “gas carbónico” ó “anhídrido carbónico”

Eliminación del
Combustible
Eliminación del Oxígeno
Enfriamiento

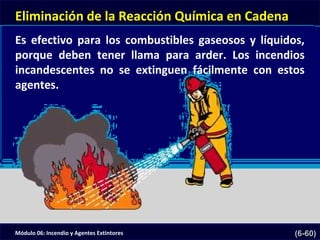

Inhibición de la Reacción
en Cadena

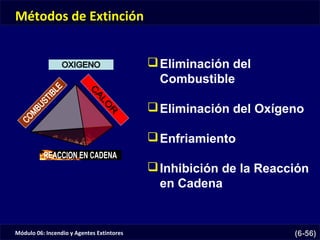

Métodos de Extinción

Eliminación del Combustible
Puede suprimirse
deteniendo el flujo del
combustible líquido o
gaseoso en el camino del
incendio.

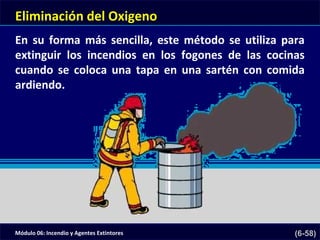

Eliminación del Oxigeno
En su forma más sencilla, este método se utiliza para
extinguir los incendios en los fogones de las cocinas
cuando se coloca una tapa en una sartén con comida
ardiendo.

Enfriamiento
Se debe aplicar suficiente agua al combustible
que arde para absorber el calor generado por
la combustión. Los tipos de chorro y los
métodos de extinción se explican más
adelante en este curso.

Eliminación de la Reacción Química en Cadena
Es efectivo para los combustibles gaseosos y líquidos,
porque deben tener llama para arder. Los incendios
incandescentes no se extinguen fácilmente con estos
agentes.

Dp 06 incendio y agentes extintores

Más contenido relacionado

La actualidad más candente

Similar a Dp 06 incendio y agentes extintores

Más de MARTIN GUTIERREZ

Último

Dp 06 incendio y agentes extintores
