El documento describe diferentes tipos de drenaje longitudinal rural y urbano, incluyendo cunetas, canales de coronamiento, brocales-cunetas y sumideros. Explica sus características, ventajas y desventajas, así como recomendaciones técnicas para su diseño y construcción para garantizar un drenaje efectivo de las aguas pluviales.

1. Drenaje
longitudinal
Tipos Clasificación Características Ventajas y
desventajas
Recomendaciones
técnicas
Rural cuneta ºCuneca
sección
trapezoidal en
curva.
ºLas cunetas
triangulares,
sección en V.
ºLas cunetas
trapeciales,
sección en T.
ºLas cunetas
reducidas, con
paredes
verticales.
ºSe encarga de
recoger el agua
que proviene de
la calzada..
ºSu misión es la
de recibir y
canalizar las agua
pluviales.
ºPuede definirse
como una zona
longitudinal
situada en un
extremo de la
calzada y que
discurre paralela
a la misma.
Ventajas
ºEvitan
agrietamiento o
fractura del
pavimento
ºSon obras de
bajo costo
ºSurabilidad de
la
insfraestructura
Desventajas
ºUna cuneta
mal revestida
puede
ocasionar el
deslizamiento
del pavimento
ºUna cuneta sin
mantenimiento
podría
ocasionar
accidentes
viales.
ºEvitarse pendientes
con secciones
abruptas.
ºEl empleo de los
materiales
adecuados para
garantizar los costos
minimos de
reparación y el
mantenimiento.
Canal de
coronamiento
ºTriangulares
ºTrapezoidales
ºDiseñadas para
descongestionar
las cunetas y
proteger los
taludes de la
erosión.
ºEs construido
con concreto
proyectado.
Ventajas
Podrá
colocarse en
diferentes
niveles,
utilizando el
espacio
intermedio de
las terrazas en
los taludes de
corte en los
casos que asi
se requiera.
Desventajas
Tienden a
obstruirse, por
falta de
mantenimiento..
Es necesaria la
construcción de
disipadores de
energía y de la
protección contra
posibles
desbordamientos.
Urbano Brocal-cuneta ºBrocal
montable
ºSon diseñados
para que puedan
ser montados por
los vehiculos
ºDe ser necesario
son bajos y tienen
caras con
pendientes
suaves para
facilitar el cruce
de los carros.
Ventajas
Drena las agua
pluviales hacia
las cunetas.
Desventajas
Ocasiona
tráfico
vehicular.
Deben tener una
pendiente suave y no
ser muy altos, para
facilitar el paso del
vehiculo.
Sumidero ºSumidero de
ventana
ºSe utiizan para
vías con
pendientes
pequeñas hasta
tres por ciento, ya
que resulta muy
económico y
eficiente, evitando
Ventajas
ºAl evitar los
sedimentos,
mejoran su
operación y
funcionamiento
ºSe adapta a
los brocales
ºAnalizar el esquema
geométrico de cada
calle,particularmente
su sección
transversal,de tal
forma de decidir si de
debe o no construir
un sumidero a cada

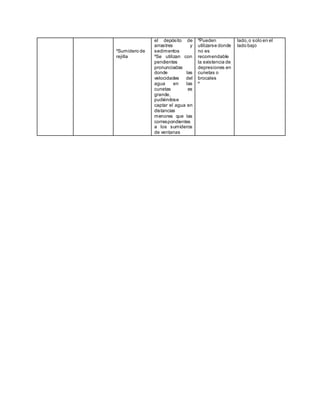

2. ºSumidero de
rejilla
el depósito de
arrastres y
sedimentos
ºSe utilizan con
pendientes
pronunciadas
donde las
velocidades del
agua en las
cunetas es
grande,
pudiéndose
captar el agua en
distancias
menores que las
correspondientes
a los sumideros
de ventanas
ºPueden
utilizarse donde
no es
recomendable
la existencia de
depresiones en
cunetas o
brocales
º
lado,o solo en el
lado bajo
