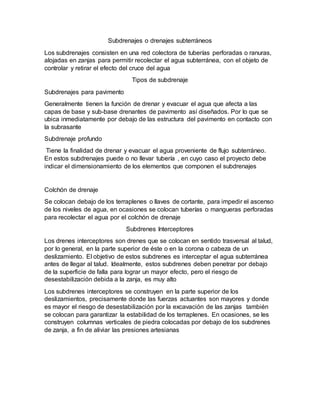

2. Subdrenajes o drenajes subterráneos
Los subdrenajes consisten en una red colectora de tuberías perforadas o ranuras,
alojadas en zanjas para permitir recolectar el agua subterránea, con el objeto de
controlar y retirar el efecto del cruce del agua
Tipos de subdrenaje
Subdrenajes para pavimento
Generalmente tienen la función de drenar y evacuar el agua que afecta a las
capas de base y sub-base drenantes de pavimento así diseñados. Por lo que se
ubica inmediatamente por debajo de las estructura del pavimento en contacto con
la subrasante
Subdrenaje profundo
Tiene la finalidad de drenar y evacuar el agua proveniente de flujo subterráneo.
En estos subdrenajes puede o no llevar tubería , en cuyo caso el proyecto debe
indicar el dimensionamiento de los elementos que componen el subdrenajes
Colchón de drenaje
Se colocan debajo de los terraplenes o llaves de cortante, para impedir el ascenso
de los niveles de agua, en ocasiones se colocan tuberías o mangueras perforadas
para recolectar el agua por el colchón de drenaje
Subdrenes Interceptores
Los drenes interceptores son drenes que se colocan en sentido trasversal al talud,
por lo general, en la parte superior de éste o en la corona o cabeza de un
deslizamiento. El objetivo de estos subdrenes es interceptar el agua subterránea
antes de llegar al talud. Idealmente, estos subdrenes deben penetrar por debajo
de la superficie de falla para lograr un mayor efecto, pero el riesgo de
desestabilización debida a la zanja, es muy alto
Los subdrenes interceptores se construyen en la parte superior de los
deslizamientos, precisamente donde las fuerzas actuantes son mayores y donde
es mayor el riesgo de desestabilización por la excavación de las zanjas también
se colocan para garantizar la estabilidad de los terraplenes. En ocasiones, se les
construyen columnas verticales de piedra colocadas por debajo de los subdrenes
de zanja, a fin de aliviar las presiones artesianas

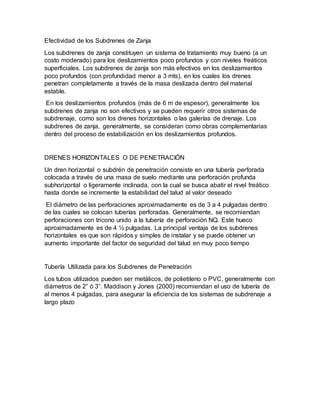

3. Efectividad de los Subdrenes de Zanja
Los subdrenes de zanja constituyen un sistema de tratamiento muy bueno (a un
costo moderado) para los deslizamientos poco profundos y con niveles freáticos
superficiales. Los subdrenes de zanja son más efectivos en los deslizamientos
poco profundos (con profundidad menor a 3 mts), en los cuales los drenes
penetran completamente a través de la masa deslizada dentro del material
estable.
En los deslizamientos profundos (más de 6 m de espesor), generalmente los
subdrenes de zanja no son efectivos y se pueden requerir otros sistemas de
subdrenaje, como son los drenes horizontales o las galerías de drenaje. Los
subdrenes de zanja, generalmente, se consideran como obras complementarias
dentro del proceso de estabilización en los deslizamientos profundos.
DRENES HORIZONTALES O DE PENETRACIÓN
Un dren horizontal o subdrén de penetración consiste en una tubería perforada
colocada a través de una masa de suelo mediante una perforación profunda
subhorizontal o ligeramente inclinada, con la cual se busca abatir el nivel freático
hasta donde se incremente la estabilidad del talud al valor deseado
El diámetro de las perforaciones aproximadamente es de 3 a 4 pulgadas dentro
de las cuales se colocan tuberías perforadas. Generalmente, se recomiendan
perforaciones con tricono unido a la tubería de perforación NQ. Este hueco
aproximadamente es de 4 ½ pulgadas. La principal ventaja de los subdrenes
horizontales es que son rápidos y simples de instalar y se puede obtener un
aumento importante del factor de seguridad del talud en muy poco tiempo
Tubería Utilizada para los Subdrenes de Penetración
Los tubos utilizados pueden ser metálicos, de polietileno o PVC, generalmente con
diámetros de 2” ó 3”. Maddison y Jones (2000) recomiendan el uso de tubería de
al menos 4 pulgadas, para asegurar la eficiencia de los sistemas de subdrenaje a
largo plazo
