El documento describe diferentes tipos de drenaje longitudinal rural y urbano, incluyendo cunetas, canales de coronamiento, brocales cuneta y sumideros. Explica sus características, ventajas y desventajas, y ofrece recomendaciones técnicas para su implementación a fin de mejorar el drenaje de aguas pluviales de manera segura, económica y efectiva.

1. Drenaje
Longitudinal
Tipo Clasificación Características Ventajas y
Desventajas
Recomendaciones
Técnicas
Rural Cuneta Cunetas de
sección
Trapezoidal
Cunetas de
sección
triangular
Es una zona
longitudinal
situada
en un extremo de
la
calzada y que
discurre paralela a
la
misma. Su
finalidad
es recibir y
canalizar
las aguas pluviales
Mejora la
estabilidad del
talud
reduciendo la
infiltración y
evitando la
erosión. Por otro
lado, si no posee
buen drenaje se
produce erosión,
almacenamientos
e infiltraciones
muy fácilmente
en la
infraestructura
Primordialmente se
debe garantizar la
seguridad a los
vehículos que
accidentalmente
abandonen la vía.
Es conveniente
utilizar una
simplicidad
geométrica, de
modo que su
ejecución sea
rápida, económica y
eficaz; aunado a ello
se deben emplear
materiales
adecuados para
garantizar la
durabilidad de la
Infraestructura

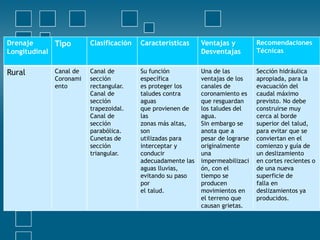

2. Drenaje
Longitudinal
Tipo Clasificación Características Ventajas y
Desventajas
Recomendaciones
Técnicas
Rural Canal de
Coronami
ento
Canal de
sección
rectangular.
Canal de
sección
trapezoidal.
Canal de
sección
parabólica.
Cunetas de
sección
triangular.
Su función
específica
es proteger los
taludes contra
aguas
que provienen de
las
zonas más altas,
son
utilizadas para
interceptar y
conducir
adecuadamente las
aguas lluvias,
evitando su paso
por
el talud.
Una de las
ventajas de los
canales de
coronamiento es
que resguardan
los taludes del
agua.
Sin embargo se
anota que a
pesar de lograrse
originalmente
una
impermeabilizaci
ón, con el
tiempo se
producen
movimientos en
el terreno que
causan grietas.
Sección hidráulica
apropiada, para la
evacuación del
caudal máximo
previsto. No debe
construirse muy
cerca al borde
superior del talud,
para evitar que se
conviertan en el
comienzo y guía de
un deslizamiento
en cortes recientes o
de una nueva
superficie de
falla en
deslizamientos ya
producidos.

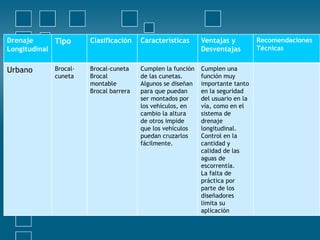

3. Drenaje
Longitudinal
Tipo Clasificación Características Ventajas y
Desventajas
Recomendaciones
Técnicas
Urbano Brocal-
cuneta
Brocal-cuneta
Brocal
montable
Brocal barrera
Cumplen la función
de las cunetas.
Algunos se diseñan
para que puedan
ser montados por
los vehículos, en
cambio la altura
de otros impide
que los vehículos
puedan cruzarlos
fácilmente.
Cumplen una
función muy
importante tanto
en la seguridad
del usuario en la
vía, como en el
sistema de
drenaje
longitudinal.
Control en la
cantidad y
calidad de las
aguas de
escorrentía.
La falta de
práctica por
parte de los
diseñadores
limita su
aplicación

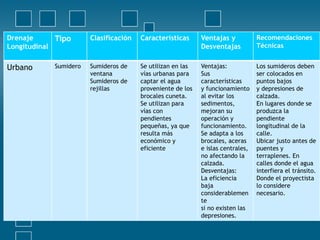

4. Drenaje
Longitudinal
Tipo Clasificación Características Ventajas y
Desventajas
Recomendaciones
Técnicas
Urbano Sumidero Sumideros de
ventana
Sumideros de
rejillas
Se utilizan en las
vías urbanas para
captar el agua
proveniente de los
brocales cuneta.
Se utilizan para
vías con
pendientes
pequeñas, ya que
resulta más
económico y
eficiente
Ventajas:
Sus
características
y funcionamiento
al evitar los
sedimentos,
mejoran su
operación y
funcionamiento.
Se adapta a los
brocales, aceras
e islas centrales,
no afectando la
calzada.
Desventajas:
La eficiencia
baja
considerablemen
te
si no existen las
depresiones.
Los sumideros deben
ser colocados en
puntos bajos
y depresiones de
calzada.
En lugares donde se
produzca la
pendiente
longitudinal de la
calle.
Ubicar justo antes de
puentes y
terraplenes. En
calles donde el agua
interfiera el tránsito.
Donde el proyectista
lo considere
necesario.
