El documento describe los diferentes tipos de ductos y canalizaciones utilizados en instalaciones eléctricas. Explica que los ductos sirven para alojar los conductores y pueden ser de PVC o metálicos. El PVC es más liviano y fácil de instalar, mientras que los ductos metálicos tienen mayor resistencia mecánica. También señala que es importante no sobrecargar los ductos con demasiados conductores para permitir una adecuada disipación del calor.

1. DUCTOS Y CANALIZACIONESCANALIZACIONES Es el sistema diseñado y empleado para contener (alojar)los conductores , mediante la utilización de ductos o tubería Ductos o tubería Cuerpo cilíndrico y cerrado, diseñado especialmente para que pase por su interior los conductores

2. Conocidos simplemente como tubos pvc son tubos elaborados en material no metálico a base de cloruro de polivinilo debe ser de color verde Peso liviano : mas o meno seis veces inferior al peso del conduit metálico fácil instalación: el corte y curvado de los tubos en obra es mas fácil y no se necesita rosca Ductos no metálicos Auto Extinguible: Una de las propiedades más importantes de la tubería Conduit de PVC es que no propaga la flama, la cual es una condición de seguridad en las instalaciones eléctricasLa gran resistencia química de las tuberías de PVC no permiten la corrosión. Tampoco se presentan problemas de electrólisis, es por eso que pueden instalarse en lugares en donde existan ambientes húmedos y salinosFácil alambrado : por cuanto su superficie interior es total mente lisa esto facilita la introducción de los conductores , al mismo tiempo que hay menos riesgo de dañar los conductores en el proceso de alambrado

4. Mas conocido simplemente como tubos conduit. En las instalaciones domiciliarias su uso es cada día mas restringido reducido a caso en los cuales exista la posibilidad de daño mecánico En general tiene mayor resistencia mecánica a los golpes, conductividad eléctrica y resistencia térmica Cuando emplea tubería conduit, esta debe ser de acero galvanizado Los extremos de los tubos deben estar debidamente roscado, sin rebadas o filos que pueden dañar el aislamiento de los conductores en el momento en que se introduzca. Ductos metálicos La unión entre tubos y cajas, debe hacerse mediante la correspondiente uniones, terminales y contratuercas para que queden sólidamente unidos y se garantice una buena conductividad eléctrica , de manera que la misma tubería sirva como conductor de continuidad o puesta a tierra No es conveniente pasar por un tubo un solo conductor o un haz de conductores de la misma fase, ya que se puede producir en el ducto corrientes inducidas que genera calor hasta dañar el aislamiento de los conductores sino que deben colocarse conductores pertenecientes a diferentes fases que anulen mutuamente sus campos magnéticos No se aconseja q estos ductos queden incrustados en muros que se han fabricados con escoria de carbón, por que existe el peligro de corrosión de igual manera no se puede utilizar este tipo de tubería cuando ha de quedarse directamente enterrado en tierra o recebo

5. Tubería conduit (metálica o mt )

6. NUMEROS MAXIMO DE CONDUCTORES THW EN TUBOS PVC SCHOEDULE 80

7. Ductos para acometidas

8. Tubería metálica para conduletas.

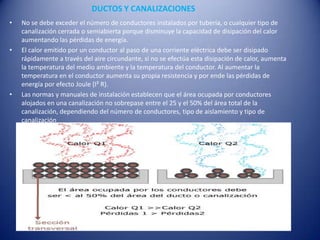

9. DUCTOS Y CANALIZACIONESNo se debe exceder el número de conductores instalados por tubería, o cualquier tipo de canalización cerrada o semiabierta porque disminuye la capacidad de disipación del calor aumentando las pérdidas de energía.El calor emitido por un conductor al paso de una corriente eléctrica debe ser disipado rápidamente a través del aire circundante, si no se efectúa esta disipación de calor, aumenta la temperatura del medio ambiente y la temperatura del conductor. Al aumentar la temperatura en el conductor aumenta su propia resistencia y por ende las pérdidas de energía por efecto Joule (I² R).Las normas y manuales de instalación establecen que el área ocupada por conductores alojados en una canalización no sobrepase entre el 25 y el 50% del área total de la canalización, dependiendo del número de conductores, tipo de aislamiento y tipo de canalización

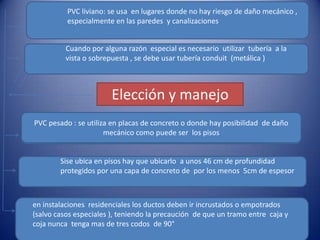

10. PVC pesado : se utiliza en placas de concreto o donde hay posibilidad de daño mecánico como puede ser los pisos PVC pesado : se utiliza en placas de concreto o donde hay posibilidad de daño mecánico como puede ser los pisos PVC liviano: se usa en lugares donde no hay riesgo de daño mecánico , especialmente en las paredes y canalizaciones Elección y manejoSise ubica en pisos hay que ubicarlo a unos 46 cm de profundidad protegidos por una capa de concreto de por los menos 5cm de espesor Cuando por alguna razón especial es necesario utilizar tubería a la vista o sobrepuesta , se debe usar tubería conduit (metálica )en instalaciones residenciales los ductos deben ir incrustados o empotrados (salvo casos especiales ), teniendo la precaución de que un tramo entre caja y coja nunca tenga mas de tres codos de 90°

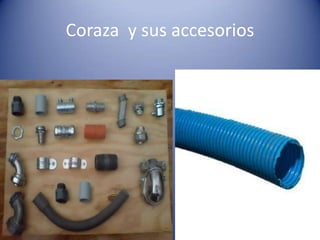

11. Coraza y sus accesorios

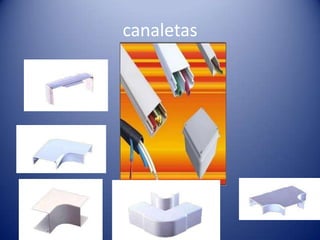

12. canaletas

13. conduletas

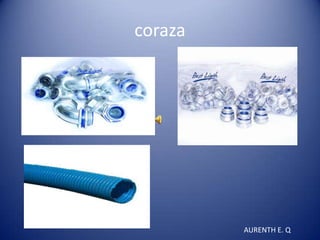

14. corazaAURENTH E. Q
