Este documento describe las magnitudes eléctricas fundamentales como la intensidad, resistencia y tensión. Explica cómo afectan factores como la longitud, sección y coeficiente de resistividad a la resistencia de un conductor. También resume las leyes de Ohm y Watt, y describe el uso básico de un tester para medir estas magnitudes eléctricas.

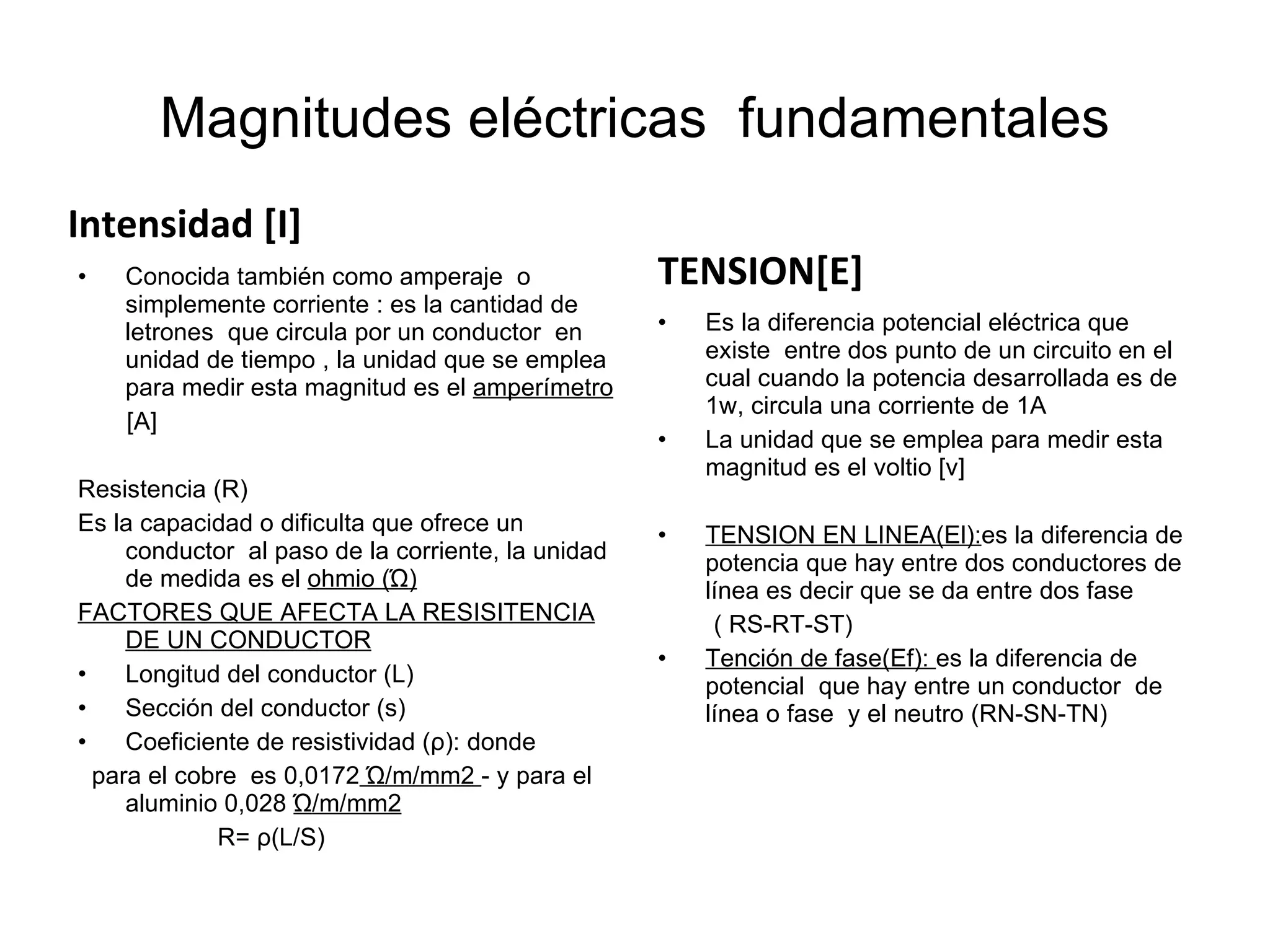

1. Magnitudes eléctricas fundamentales Intensidad [I] Conocida también como amperaje o simplemente corriente : es la cantidad de letrones que circula por un conductor en unidad de tiempo , la unidad que se emplea para medir esta magnitud es el amperímetro [A] Resistencia (R) Es la capacidad o dificulta que ofrece un conductor al paso de la corriente, la unidad de medida es el ohmio ( Ώ ) FACTORES QUE AFECTA LA RESISITENCIA DE UN CONDUCTOR Longitud del conductor (L) Sección del conductor (s) Coeficiente de resistividad ( ρ ): donde para el cobre es 0,0172 Ώ /m/mm2 - y para el aluminio 0,028 Ώ /m/mm2 R= ρ (L/S) TENSION[E] Es la diferencia potencial eléctrica que existe entre dos punto de un circuito en el cual cuando la potencia desarrollada es de 1w, circula una corriente de 1A La unidad que se emplea para medir esta magnitud es el voltio [v] TENSION EN LINEA(El): es la diferencia de potencia que hay entre dos conductores de línea es decir que se da entre dos fase ( RS-RT-ST) Tención de fase(Ef): es la diferencia de potencial que hay entre un conductor de línea o fase y el neutro (RN-SN-TN)

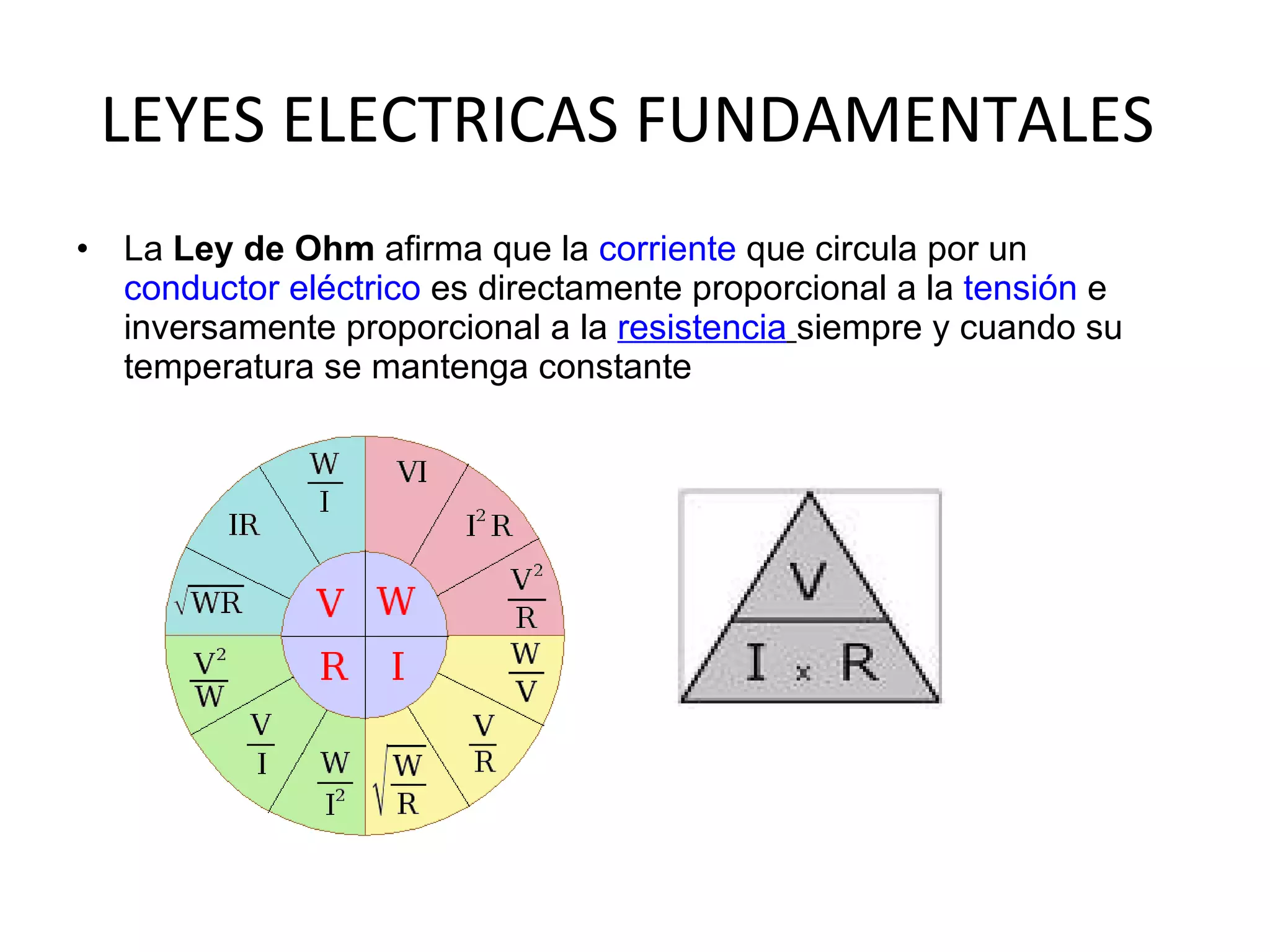

2. LEYES ELECTRICAS FUNDAMENTALES La Ley de Ohm afirma que la corriente que circula por un conductor eléctrico es directamente proporcional a la tensión e inversamente proporcional a la resistencia siempre y cuando su temperatura se mantenga constante

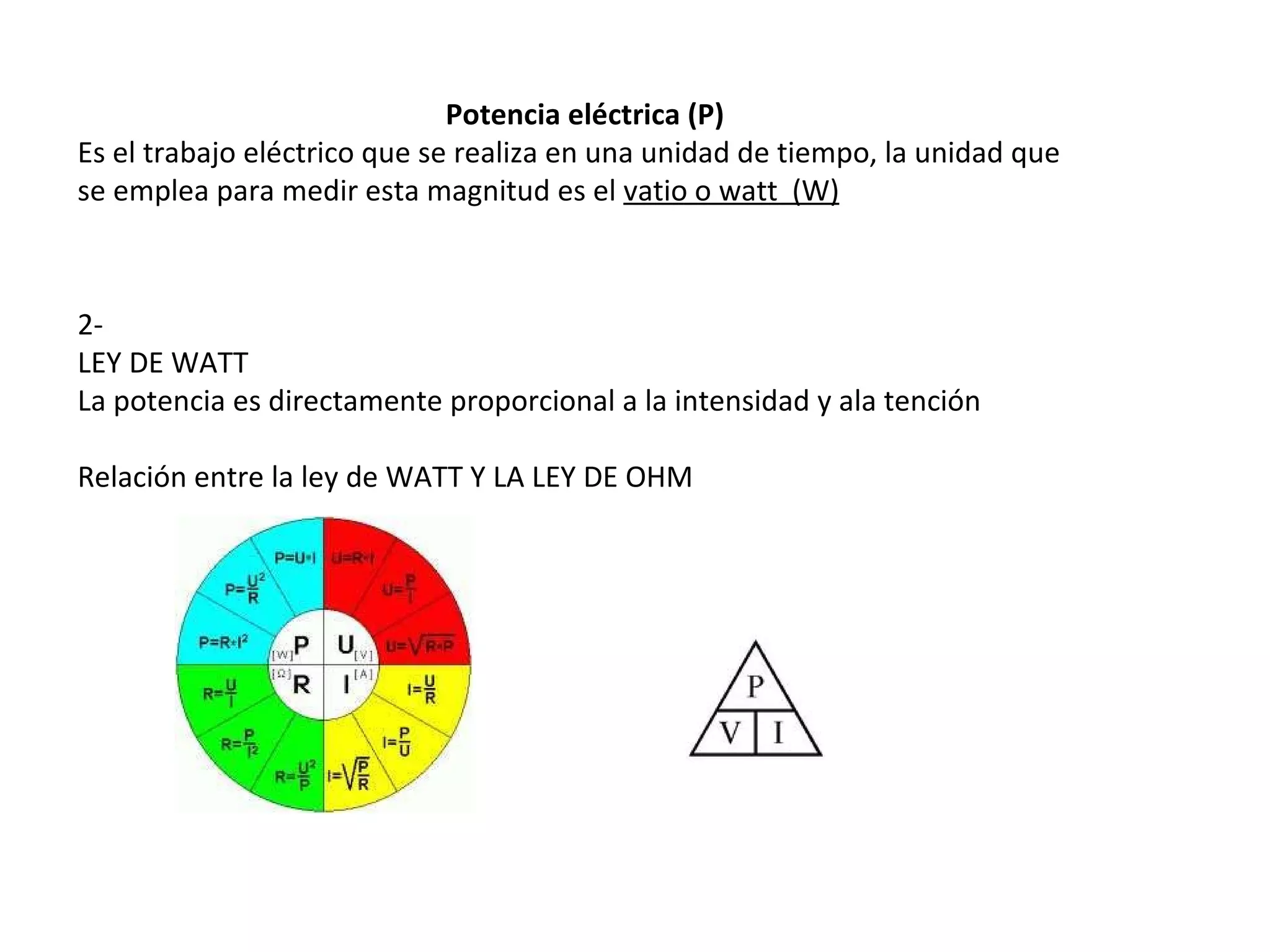

3. 2- LEY DE WATT La potencia es directamente proporcional a la intensidad y ala tención Relación entre la ley de WATT Y LA LEY DE OHM Potencia eléctrica (P) Es el trabajo eléctrico que se realiza en una unidad de tiempo, la unidad que se emplea para medir esta magnitud es el vatio o watt (W)

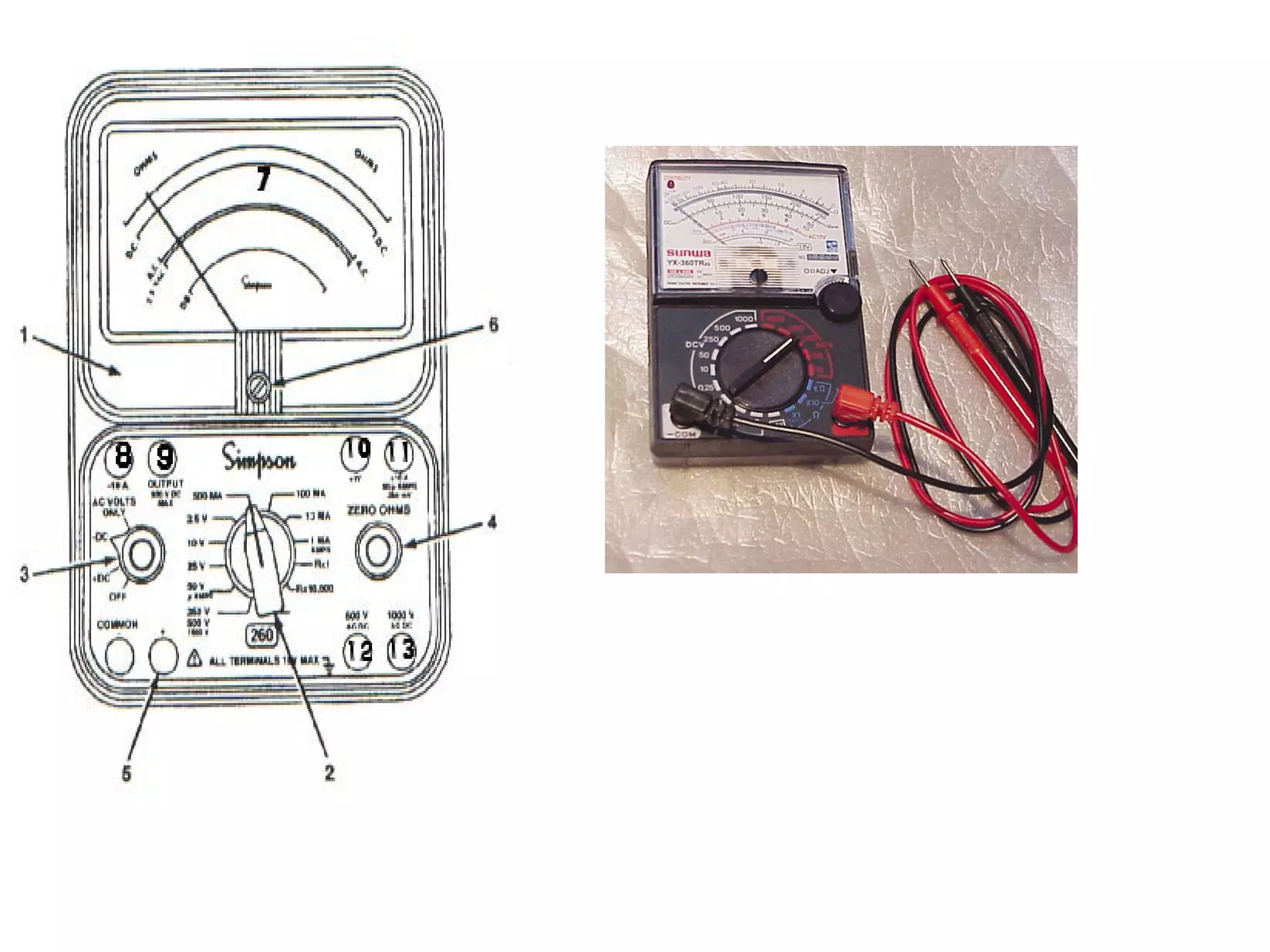

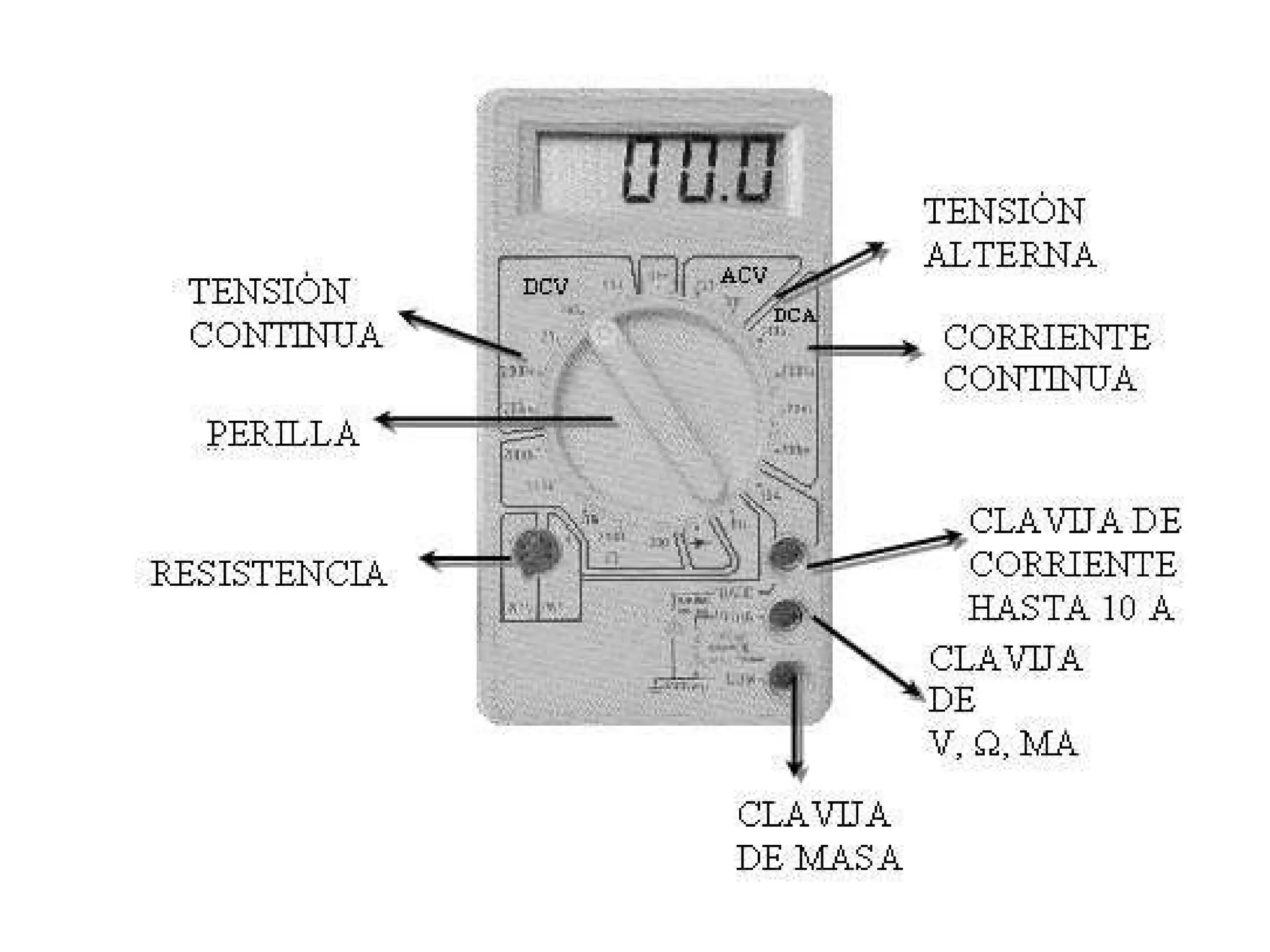

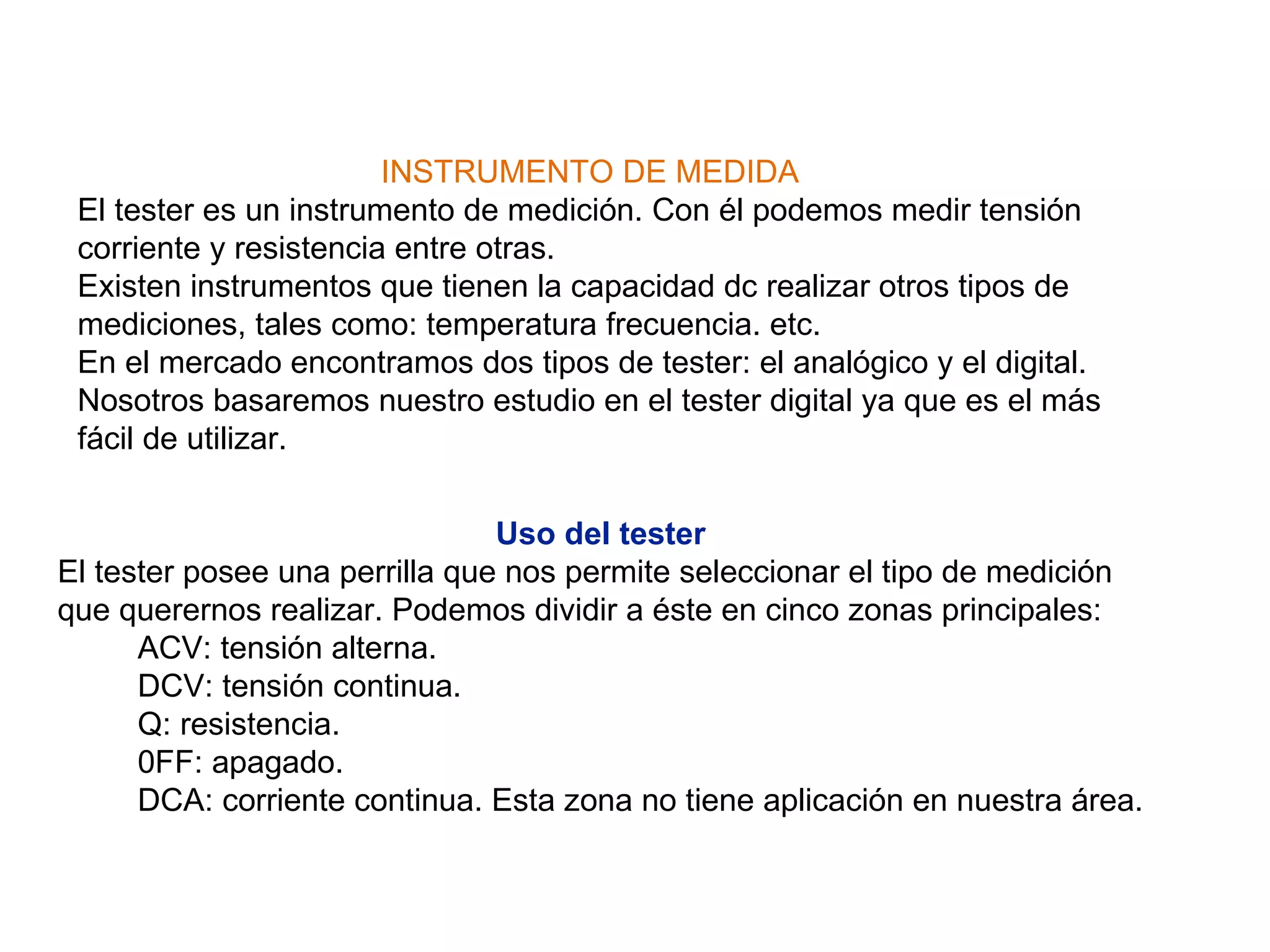

4. Uso del tester El tester posee una perrilla que nos permite seleccionar el tipo de medición que querernos realizar. Podemos dividir a éste en cinco zonas principales: ACV: tensión alterna. DCV: tensión continua. Q: resistencia. 0FF: apagado. DCA: corriente continua. Esta zona no tiene aplicación en nuestra área. INSTRUMENTO DE MEDIDA El tester es un instrumento de medición. Con él podemos medir tensión corriente y resistencia entre otras. Existen instrumentos que tienen la capacidad dc realizar otros tipos de mediciones, tales como: temperatura frecuencia. etc. En el mercado encontramos dos tipos de tester: el analógico y el digital. Nosotros basaremos nuestro estudio en el tester digital ya que es el más fácil de utilizar.

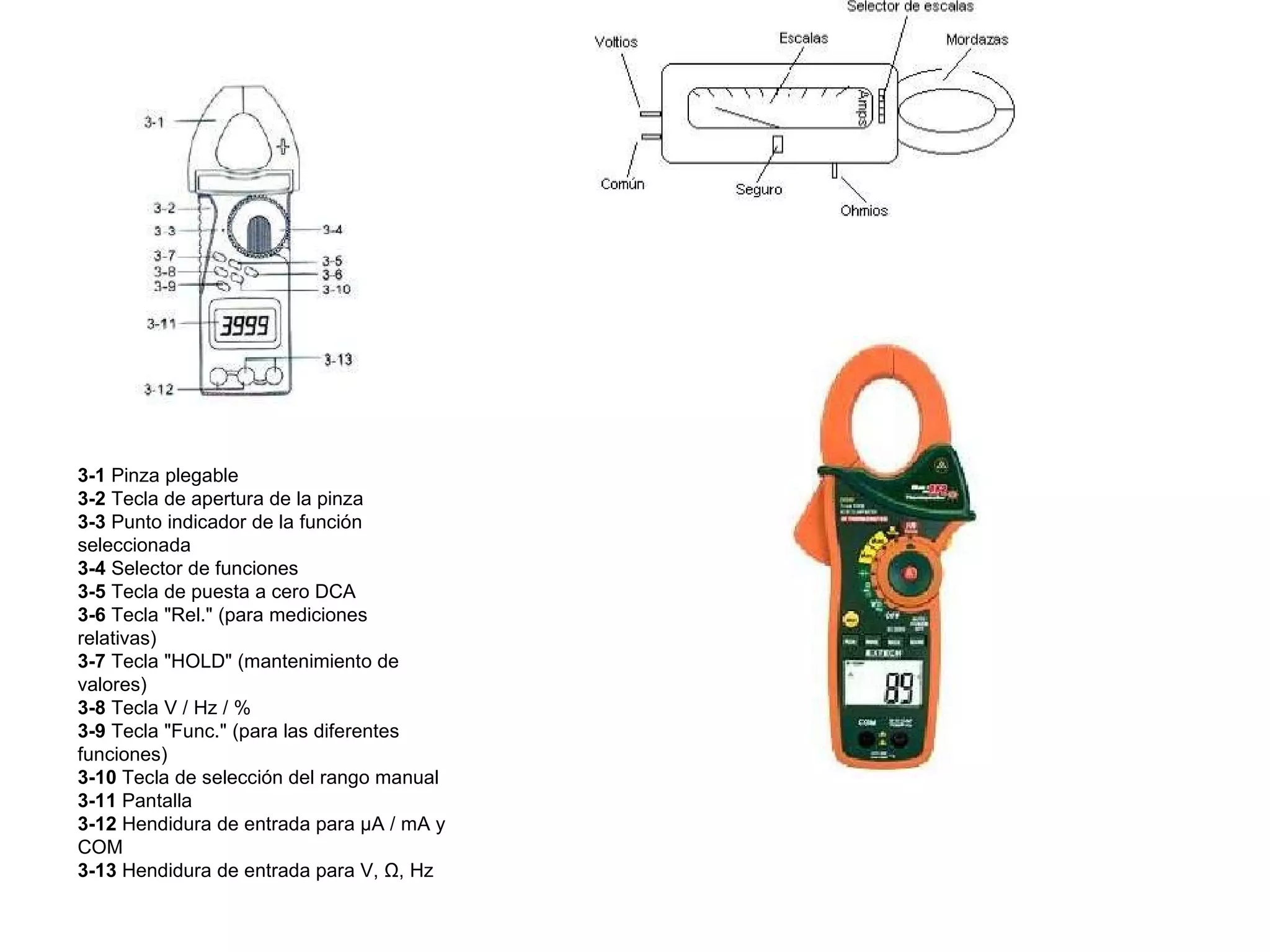

7. 3-1 Pinza plegable 3-2 Tecla de apertura de la pinza 3-3 Punto indicador de la función seleccionada 3-4 Selector de funciones 3-5 Tecla de puesta a cero DCA 3-6 Tecla "Rel." (para mediciones relativas) 3-7 Tecla "HOLD" (mantenimiento de valores) 3-8 Tecla V / Hz / % 3-9 Tecla "Func." (para las diferentes funciones) 3-10 Tecla de selección del rango manual 3-11 Pantalla 3-12 Hendidura de entrada para µA / mA y COM 3-13 Hendidura de entrada para V, Ω, Hz
