DVB-SH es un estándar híbrido terrestre/satélite derivado de DVB-H y ETSI SDR para proveer televisión móvil. Utiliza una arquitectura con un satélite geoestacionario de alta potencia para cobertura exterior e integra una red terrestre de repetidores para cobertura interior en áreas urbanas. Opera en la Banda S, adyacente a la banda UMTS, permitiendo a operadores móviles reutilizar infraestructura UMTS existente para repetidores DVB-SH.

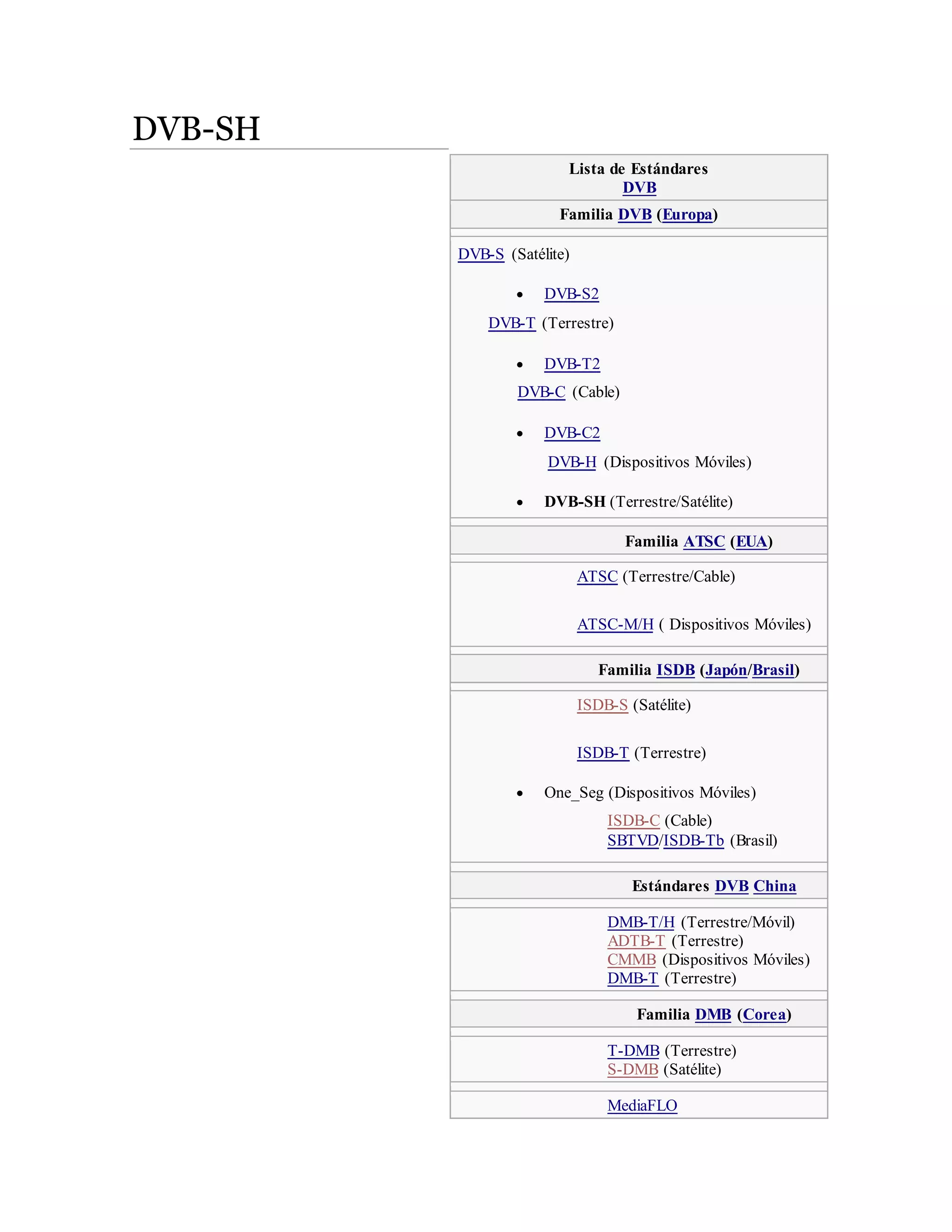

1. DVB-SH
Lista de Estándares
DVB
Familia DVB (Europa)
DVB-S (Satélite)
 DVB-S2
DVB-T (Terrestre)
 DVB-T2
DVB-C (Cable)
 DVB-C2
DVB-H (Dispositivos Móviles)
 DVB-SH (Terrestre/Satélite)
Familia ATSC (EUA)
ATSC (Terrestre/Cable)
ATSC-M/H ( Dispositivos Móviles)
Familia ISDB (Japón/Brasil)
ISDB-S (Satélite)
ISDB-T (Terrestre)
 One_Seg (Dispositivos Móviles)
ISDB-C (Cable)
SBTVD/ISDB-Tb (Brasil)
Estándares DVB China
DMB-T/H (Terrestre/Móvil)
ADTB-T (Terrestre)
CMMB (Dispositivos Móviles)
DMB-T (Terrestre)
Familia DMB (Corea)
T-DMB (Terrestre)
S-DMB (Satélite)
MediaFLO

2. DVB-SH (Digital Video Broadcasting -
Satellite services to Handhelds) es un
estándar híbrido (satélite/terrestre)
derivado de DVB-H y ETSI SDR (Radio
Digital por Satélite) de TV móvil. Una
arquitectura similar se está utilizando ya en
S-DMB, XM Satellite Radio, Sirius Satellite
Radio y MobaHo! si bien DVB-SH promete
un mayor alcance. El sistema híbrido
considera incorporar un satélite
geoestacionario de alta potencia para la
cobertura en exteriores, integrado con una
red terrestre del repetidores para una
cobertura indoor en áreas urbanas.
DVB-SH utiliza la Banda S, adyacente a la
banda empleada por UMTS, lo que
posibilita a los operadores móviles
de UMTS, un despliegue de red más
eficiente al reutilizar emplazamientos y
antenas de la red UMTS existente para
albergar repetidores de DVB-SH.
Índice
[ocultar]
 1Introducción
 2Descripción del estándar
o 2.1Tipo de Arquitectura
 2.1.1Arquitectura SH-A
 2.1.2Arquitectura SH-B
o 2.2Tabla Comparativa Características Técnicas
 3Enlaces externos
Introducción[editar]
En los últimos años se ha revelado que hay un gran interés por parte de los consumidores en
los servicios de televisión para dispositivos móviles. El estándar de TDT para dispositivos
móviles es conocido como el DVB-H. Este fue diseñado para trabajar en la banda UHF (entre
470 y 862 MHz) y proporciona tasas de transferencia del orden de 5 a 10 Mbps. Mantiene la
capa física del DVB-T y añade nuevos elementos en la capa de enlace. De este modo, hace
posible la reutilización de la infraestructura de la red (transmisores, multiplexores, etc...).
Además, se añaden diferentes técnicas para mejorar el consumo de potencia de los
dispositivos y la robustez del sistema. Aunque el DVB-H supone un avance muy significativo,
presenta el problema de que se dispone de pocas frecuencias de este tipo a nivel europeo.
Otro problema que presenta es que se necesita desplegar una gran cantidad de
infraestructura de red necesaria para proporcionar niveles aceptables de cobertura, sobre todo
en aquellos lugares donde no hay población. Bajo este contexto, la evolución del
estándar DVB-H, llamado DVB-SH, está generando gran interés por crear un mercado
europeo de servicios de TV móvil. Las dos principales características son:
 Una arquitectura terrestre / satélite: permite aumentar la cobertura del servicio.
 Transmisión en banda S: diponibles a nivel europeo.
Codecs
Video
 MPEG-2
 H.264/MPEG-4AVC
Audio
 MP3
 AC-3
 AAC
 HE-AAC
Bandas de Frecuencia
VHF
UHF
SHF

3. Descripción del estándar[editar]
Tr(a): Repetidores particulares (Gap-Fillers), Tr(b): Repetidores fijos Red Terrestre Complementaria,
Tr(c): Repetidores móviles Red Terrestre Complementaria
Tipo de Arquitectura[editar]
La presencia de dos capas físicas (la terrestre y la satélite), aumenta las posibilidades de
configuración del sistema. Según la modulación de las señales transmitidas se nos
presenta dos arquitecturas diferentes: SH-A y SH-B.
Arquitectura SH-A[editar]
Tanto la componente terrestre como la componente del satélite
utilizan modulación COFDM (Coded Ortogonal Frequency Division Modulation). Este tipo
de modulación soluciona el problema del multicamino (multipath) en el que un mismo
símbolo es recibido varias veces con un pequeño retraso debido a rebotes. Este tipo de
modulación en los dos emisores, posibilita la creación de Redes de Frecuencia Única
(SFN). De esta manera se eleva la eficiencia espectral, pero por el contrario, se impone
que la señal transmitida por la componente terrestre sea idéntica a la transmitida por la
componente del satélite. Por este motivo se permite la posibilidad de implementar Redes
de Frecuencia Múltiple (MFN), en las que la componente terrestre y la satélite transmiten
en canales diferentes pero con la misma modulación.
Arquitectura SH-B[editar]
En este caso la componente terrestre sigue utilizando COFDM, pero la componente del
satélite utiliza TDM (Time Division Multiplexing). Aquí es necesario que las dos
componentes transmitan en diferente frecuencia para que no interfieran entre ellas. Esto
provoca que no se puedan crear redes SFN, pero por otro lado, mejora el rendimiento de
la transmisión del satélite ya que el TDM funciona mejor para este tipo de transmisiones.
Tabla Comparativa Características Técnicas[editar]
Características DVB-T DVB-S
DVB-
H
DVB-SH
Modulación OFDM TDM (QPSK) TDM OFDM (QPSK, 16QAM)

4. (QPSK, 16QAM,
64QAM)
/
TDM (QPSK, 8PSK,
16APSK)
Modo 2k, 4k, 8k
Portador
Único
4k 1k, 2k, 4k, 8k
Número de
portadores
2048, 4096, 8192 - 4096 1024, 2048, 4096, 8192
Ancho de Banda 5, 6, 7, 8 MHz 27 - 36 MHz - 1.7, 5, 6, 7, 8 MHz
