Este documento presenta instrucciones para un ejercicio de dibujo de formas básicas utilizando pliegues. Indica los materiales necesarios (folio, lápiz, goma, colores) y guía al lector a través de varios ejemplos, marcando en cada uno las líneas de corte en rojo, y las cumbres (pliegues salientes) y valles (pliegues internos) en amarillo y verde respectivamente, para diferenciarlos y analizar posibles errores antes de pasar al siguiente ejemplo.

1. Formas básicas

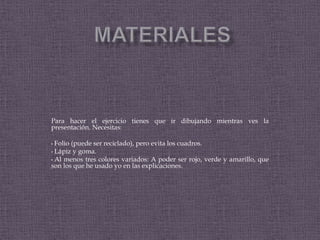

2. Para hacer el ejercicio tienes que ir dibujando mientras ves la
presentación. Necesitas:
• Folio (puede ser reciclado), pero evita los cuadros.
• Lápiz y goma.
• Al menos tres colores variados: A poder ser rojo, verde y amarillo, que
son los que he usado yo en las explicaciones.

3. Imagínate cómo
quedaría este ejemplo
cuando se abre
completamente y se
mira frontalmente:
realiza un esquema
rápido en tu papel,
diferenciando entre
líneas cortadas y
dobleces (con
discontinuas, por
ejemplo)

4. ¿Has dibujado esto?.
Si no es así, analiza
bien tus errores para
no volver a realizarlos

5. Ahora piensa en qué tendrías que cortar y márcalo en rojo

6. Revisa qué es lo que te ha confundido, y si lo tienes bien, pasa a la
siguiente diapositiva.

7. Los pliegues que sobresalen, que se acercan a nosotros se llaman
“cumbres” (en amarillo) y los que se alejan, los que pliegan hacia
dentro de denominan valles (en verde).

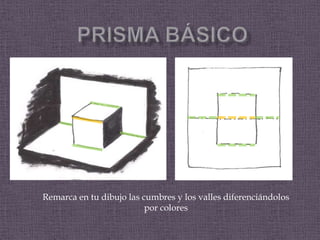

8. Remarca en tu dibujo las cumbres y los valles diferenciándolos
por colores

9. Remarca en tu dibujo las cumbres y los valles diferenciándolos
por colores

10. Haz lo
mismo con
éste.

11. Si no lo has hecho aún, marca con colores
cada línea como anteriormente.

12. Si no lo has hecho aún, diferencia
entre cumbres y valles.

14. Continúa
todos los
ejercicios
de igual
manera.
