Un disco duro es un dispositivo de almacenamiento no volátil que utiliza discos magnéticos giratorios para almacenar datos digitales de forma permanente. Se compone de uno o más platos que giran a alta velocidad dentro de una caja herméticamente sellada. Los datos se graban y leen mediante cabezas magnéticas que se mueven sobre la superficie de los platos. El primer disco duro fue inventado por IBM en 1956 y desde entonces su capacidad de almacenamiento ha aumentado constantemente.

1. El hdddisco duro

2. PRESENTADO PORESMERALDA BELLO VELASQUEZ

3. Disco duro o disco rígido Es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o más platos o discos rígidos, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada.

4. El primer disco duro fue inventado por IBM en 1956. A lo largo de los años, los discos duros han disminuido su precio al mismo tiempo que han multiplicado su capacidad, siendo la principal opción de almacenamiento secundario para PC desde su aparición en los años 60.Los discos duros han mantenido su posición dominante gracias a los constantes incrementos en la densidad de grabación, que se ha mantenido a la par de las necesidades de almacenamiento secundario.

5. Partes fundamentales de un hddPlatosCabeza lectoraMotor

6. Componentes de un hddDe izquierda a derecha, fila superior: tapa, carcasa, plato, eje. fila inferior: espuma aislante, circuitoimpreso de control, cabezal de lectura / escritura, actuador e imán.

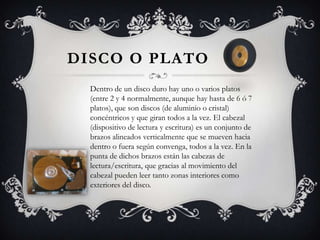

7. Disco o platoDentro de un disco duro hay uno o varios platos (entre 2 y 4 normalmente, aunque hay hasta de 6 ó 7 platos), que son discos (de aluminio o cristal) concéntricos y que giran todos a la vez. El cabezal (dispositivo de lectura y escritura) es un conjunto de brazos alineados verticalmente que se mueven hacia dentro o fuera según convenga, todos a la vez. En la punta de dichos brazos están las cabezas de lectura/escritura, que gracias al movimiento del cabezal pueden leer tanto zonas interiores como exteriores del disco.

8. Eje Y MOTOR DEL EJEEl motor del eje da vuelta al eje en el cual están montados los discos separados por espaciadores de disco. Los espaciadores ofrecen un espaciado consistente que es necesario para que las cabezas de lectura / escritura tengan acceso a la parte superior de un disco y a la parte inferior del que se encuentra debajo de éste. El motor del eje hace girar los platos a las velocidades de 7000 RPM (revoluciones por segundo). El motor del eje está diseñado mediante sellos especiales para prevenir que el aceite o el polvo contaminen los componentes del ambiente dentro del HDA.

9. Cabezas de lectura/escrituraLas cabezas de lectura/escritura se unen al extremo de los brazos de la cabeza. Estos mueven las cabezas a través de la superficie de los platos del disco. Cada lado de un plato de disco tiene el medio aplicado en él para permitirle almacenar datos. Por lo tanto cada lado de un plato de un disco tiene por lo menos una cabeza de lectura/escritura. Una unidad de disco que tenga dos platos de disco tiene cuatro cabezas de lectura/escritura. Por lo general una unidad de disco tiene dos cabezas por cada plato, uno para leer y escribir datos en la parte superior u otro en la parte inferior.Existen cuatro tipos de cabezas de lectura/escritura en las unidades de disco duro. Cabezas de ferrita Metal en la hendidura (metal-in-Gap, MIG) Película delgada (TF) Magneto-resistiva (MR)

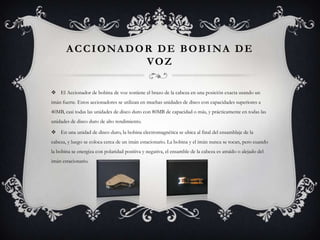

10. Accionador de bobina de vozEl Accionador de bobina de voz sostiene el brazo de la cabeza en una posición exacta usando un imán fuerte. Estos accionadores se utilizan en muchas unidades de disco con capacidades superiores a 40MB, casi todas las unidades de disco duro con 80MB de capacidad o más, y prácticamente en todas las unidades de disco duro de alto rendimiento. En una unidad de disco duro, la bobina electromagnética se ubica al final del ensamblaje de la cabeza, y luego se coloca cerca de un imán estacionario. La bobina y el imán nunca se tocan, pero cuando la bobina se energiza con polaridad positiva y negativa, el ensamble de la cabeza es atraído o alejado del imán estacionario.

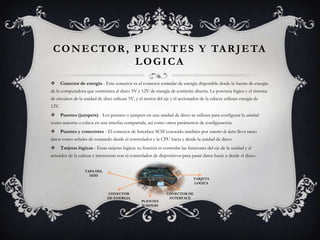

11. CONECTOR, PUENTES Y TARJETA LOGICAConector de energía - Este conector es el conector estándar de energía disponible desde la fuente de energía de la computadora que suministra al disco 5V y 12V de energía de corriente directa. La potencia lógica y el sistema de circuitos de la unidad de disci utilizan 5V, y el motor del eje y el accionador de la cabeza utilizan energía de 12V. Puentes (jumpers) - Los puentes o jumpers en una unidad de disco se utilizan para configurar la unidad como maestra o eslava en una interfaz compartida, así como otros parámetros de configuración. Puentes y conectores - El conector de Interface SCSI conocido también por conector de datos lleva tanto datos como señales de comando desde el controlador y la CPU hacia y desde la unidad de disco. Tarjetas lógicas - Estas tarjetas lógicas su función es controlar las funciones del eje de la unidad y el actuador de la cabeza e interactuar con el controlador de dispositivos para pasar datos hacia u desde el disco. TAPA DEL HDDTARJETA LOGICACONECTOR DE ENERGIACONECTOR DE INTERFACEPUENTES JUMPERS

12. El chasis del disco, la carcasaEl disco duro en sí, como elemento físico está protegido por un armazón de metal totalmente sellado y al que nos será imposible acceder sin las herramientas profesionales necesarias, mención especial hacemos sobre la peligrosidad de intentar abrir por uno mismo un disco duro ya que estamos hablando de un tipo de material muy tecnológico. El disco duro siempre se encontrará dentro de un caparazón metálico estanco en el que tan sólo una minúscula mota de polvo puede rayar los platos de los discos y con ello perder sus datos.
