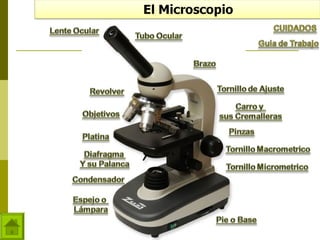

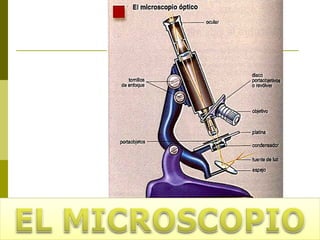

PARTES DEL MICROSCOPIO
PARTES DEL MICROSCOPIO

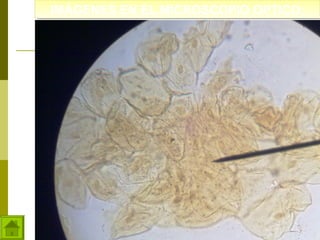

IMÁGENES DEL MICROSCOPIO OPTICO
IMÁGENES DEL MICROSCOPIO OPTICO
IMÁGENES DEL MICROSCOPIO ELECTRONICO 1

LA CELULA
LA CELULA
CELULAS ESPECIALIZADAS
CELULAS ESPECIALIZADAS

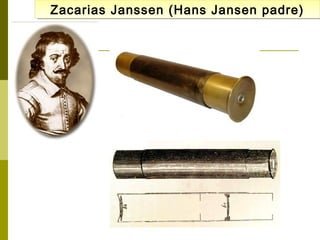

Zacarias Janssen (Hans Jansen padre)
Zacarias Janssen (Hans Jansen padre)

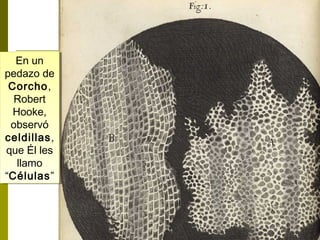

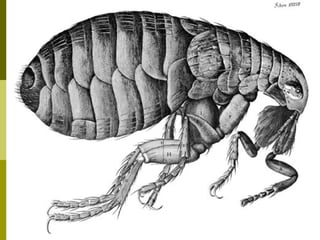

En un
En un
pedazo de
pedazo de
Corcho,
Corcho,

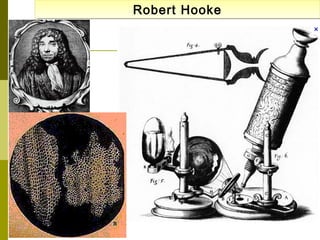

Robert
Robert
Hooke,
Hooke,
observó
observó
celdillas,
celdillas,
que Él les
que Él les
llamo
llamo
“Células”
“Células”

Anton Van Leeuwenhoek
Anton Van Leeuwenhoek

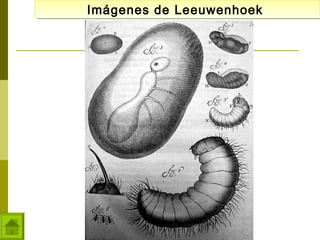

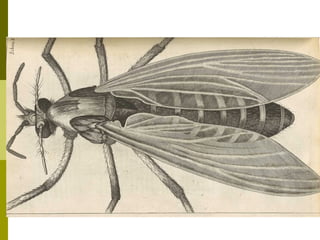

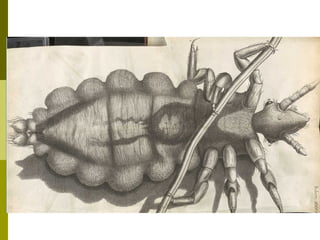

Imágenes de Leeuwenhoek
Imágenes de Leeuwenhoek

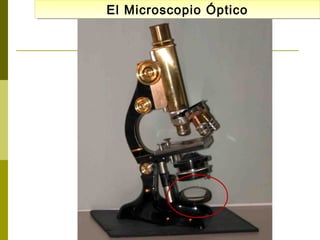

El Microscopio Óptico
El Microscopio Óptico

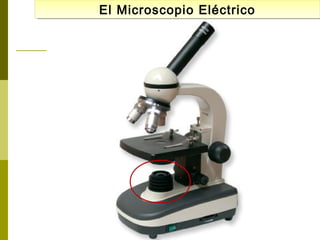

El Microscopio Eléctrico
El Microscopio Eléctrico

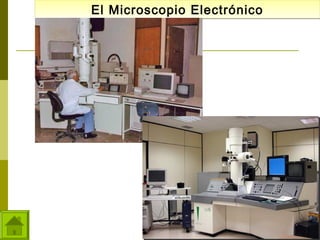

El Microscopio Electrónico
El Microscopio Electrónico

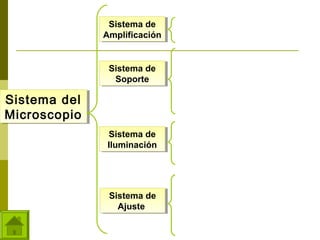

Sistema de
Sistema de
Amplificación
Amplificación

Sistema de
Sistema de
Soporte
Soporte

Sistema del
Sistema del
Microscopio
Microscopio

Lente ocular
Objetivos
Pie o Base
Brazo
Tubo ocular o Cuerpo
Revolver
Platina
Carro

Sistema de
Sistema de
Iluminación
Iluminación

Lámpara
Espejo
Condensador
Diafragma

Sistema de
Sistema de
Ajuste
Ajuste

Tornillo Macrométrico
Tornillo Micrométrico
Pinzas
Cremallera del carro
Tornillo del Ajuste de Posición
Palanca o disco del diafragma

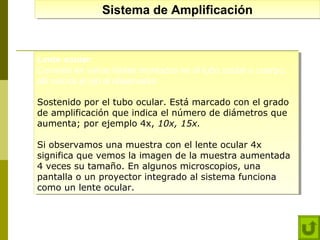

Sistema de Amplificación

Lente ocular:
Lente ocular:
Consiste en varios lentes montados en el tubo ocular o cuerpo,
Consiste en varios lentes montados en el tubo ocular o cuerpo,
allí coloca el ojo el observador.
allí coloca el ojo el observador.
Sostenido por el tubo ocular. Está marcado con el grado
Sostenido por el tubo ocular. Está marcado con el grado
de amplificación que indica el número de diámetros que
de amplificación que indica el número de diámetros que
aumenta; por ejemplo 4x, 10x, 15x.
aumenta; por ejemplo 4x, 10x, 15x.
Si observamos una muestra con el lente ocular 4x
Si observamos una muestra con el lente ocular 4x
significa que vemos la imagen de la muestra aumentada
significa que vemos la imagen de la muestra aumentada
4 veces su tamaño. En algunos microscopios, una
4 veces su tamaño. En algunos microscopios, una
pantalla o un proyector integrado al sistema funciona
pantalla o un proyector integrado al sistema funciona
como un lente ocular.
como un lente ocular.


Objetivos:
Objetivos:
Son los lentes colocados en el revólver. Cada objetivo
Son los lentes colocados en el revólver. Cada objetivo
consiste en un lente y el tubo que lo contiene. El tubo más
consiste en un lente y el tubo que lo contiene. El tubo más
corto sostiene el lente con el menor poder de amplificación y
corto sostiene el lente con el menor poder de amplificación y
el más largo sostiene el de mayor poder. Cada lente
el más largo sostiene el de mayor poder. Cada lente
objetivo tiene marcado el número de diámetro
objetivo tiene marcado el número de diámetro
que aumenta. A éste se le conoce como poder de
que aumenta. A éste se le conoce como poder de
magnificación. Por ejemplo 4x, 10x, 40x, 100x.
magnificación. Por ejemplo 4x, 10x, 40x, 100x.
El lente 10Ox se utiliza inmerso en aceite por eso se le llama
El lente 10Ox se utiliza inmerso en aceite por eso se le llama
objetivo de inmersión. Esta técnica facilita la observación
objetivo de inmersión. Esta técnica facilita la observación
porque aumenta la cantidad de luz que atraviesa la muestra.
porque aumenta la cantidad de luz que atraviesa la muestra.

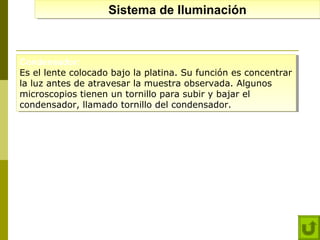

Sistema de Iluminación

Condensador:
Condensador:
Es el lente colocado bajo la platina. Su función es concentrar
Es el lente colocado bajo la platina. Su función es concentrar
la luz antes de atravesar la muestra observada. Algunos
la luz antes de atravesar la muestra observada. Algunos
microscopios tienen un tornillo para subir y bajar el
microscopios tienen un tornillo para subir y bajar el
condensador, llamado tornillo del condensador.
condensador, llamado tornillo del condensador.

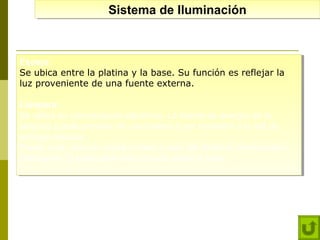

Espejo:
Espejo:
Se ubica entre la platina y la base. Su función es reflejar la
Se ubica entre la platina y la base. Su función es reflejar la
luz proveniente de una fuente externa.
luz proveniente de una fuente externa.
Lámpara:
Lámpara:
Se utiliza en microscopios eléctricos. La fuente de energía de la
Se utiliza en microscopios eléctricos. La fuente de energía de la
lámpara puede provenir de una batería o por conexión a la red de
lámpara puede provenir de una batería o por conexión a la red de
energía electica.
energía electica.
Puede estar ubicado sobre la base o bajo del Sistema condensadorPuede estar ubicado sobre la base o bajo del Sistema condensadorDiafragma. El interruptor esta ubicado sobre la base.
Diafragma. El interruptor esta ubicado sobre la base.

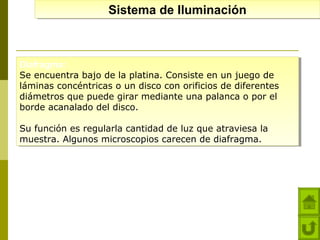

Diafragma:
Diafragma:
Se encuentra bajo de la platina. Consiste en un juego de
Se encuentra bajo de la platina. Consiste en un juego de
láminas concéntricas o un disco con orificios de diferentes
láminas concéntricas o un disco con orificios de diferentes
diámetros que puede girar mediante una palanca o por el
diámetros que puede girar mediante una palanca o por el
borde acanalado del disco.
borde acanalado del disco.
Su función es regularla cantidad de luz que atraviesa la
Su función es regularla cantidad de luz que atraviesa la
muestra. Algunos microscopios carecen de diafragma.
muestra. Algunos microscopios carecen de diafragma.

Sistema de Soporte
Sistema de Soporte

Pie o Base:
Pie o Base:
Es la Estructura que sostiene todas las partes del microscopio, sirve
Es la Estructura que sostiene todas las partes del microscopio, sirve
para fijarlo sobre la mesa.
para fijarlo sobre la mesa.

Sistema de Soporte
Sistema de Soporte

Brazo:
Brazo:
Es el soporte vertical que une el cuerpo con la platina y la
Es el soporte vertical que une el cuerpo con la platina y la
base. En algunos microscopios permite la inclinación de las
base. En algunos microscopios permite la inclinación de las
estructuras que sostienen los lentes, a través del tornillo de
estructuras que sostienen los lentes, a través del tornillo de
ajuste.
ajuste.

Sistema de Soporte
Sistema de Soporte

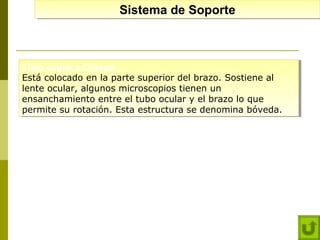

Tubo ocular o Cuerpo:
Tubo ocular o Cuerpo:
Está colocado en la parte superior del brazo. Sostiene al
Está colocado en la parte superior del brazo. Sostiene al
lente ocular, algunos microscopios tienen un
lente ocular, algunos microscopios tienen un
ensanchamiento entre el tubo ocular y el brazo lo que
ensanchamiento entre el tubo ocular y el brazo lo que
permite su rotación. Esta estructura se denomina bóveda.
permite su rotación. Esta estructura se denomina bóveda.

Sistema de Soporte
Sistema de Soporte

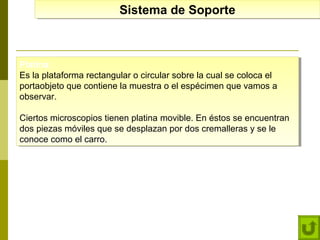

Platina:
Platina:
Es la plataforma rectangular o circular sobre la cual se coloca el
Es la plataforma rectangular o circular sobre la cual se coloca el
portaobjeto que contiene la muestra o el espécimen que vamos a
portaobjeto que contiene la muestra o el espécimen que vamos a
observar.
observar.
Ciertos microscopios tienen platina movible. En éstos se encuentran
Ciertos microscopios tienen platina movible. En éstos se encuentran
dos piezas móviles que se desplazan por dos cremalleras y se le
dos piezas móviles que se desplazan por dos cremalleras y se le
conoce como el carro.
conoce como el carro.

Sistema de Soporte
Sistema de Soporte

Revolver:
Revolver:
Pieza circular, ubicada en la parte inferior del tubo ocular, en él están
Pieza circular, ubicada en la parte inferior del tubo ocular, en él están
colocados los lentes objetivos y sirve para hacerlos girar y colocar el
colocados los lentes objetivos y sirve para hacerlos girar y colocar el
lente deseado.
lente deseado.

Sistema de Soporte
Sistema de Soporte

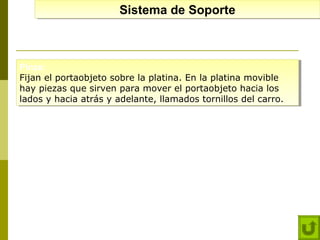

Pinza:
Pinza:
Fijan el portaobjeto sobre la platina. En la platina movible
Fijan el portaobjeto sobre la platina. En la platina movible
hay piezas que sirven para mover el portaobjeto hacia los
hay piezas que sirven para mover el portaobjeto hacia los
lados y hacia atrás y adelante, llamados tornillos del carro.
lados y hacia atrás y adelante, llamados tornillos del carro.

Sistema de Soporte
Sistema de Soporte

Carro:
Carro:
Su función es mover el portaobjetos, hacia todos lados.
Su función es mover el portaobjetos, hacia todos lados.
Tiene dos Cremalleras, arriba-abajo; izquierda-derecha.
Tiene dos Cremalleras, arriba-abajo; izquierda-derecha.

Sistema de Ajuste
Sistema de Ajuste

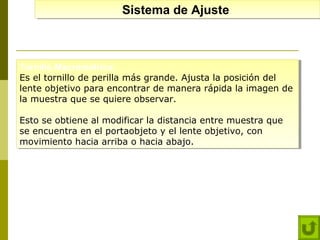

Tornillo Macrométrico:
Tornillo Macrométrico:
Es el tornillo de perilla más grande. Ajusta la posición del
Es el tornillo de perilla más grande. Ajusta la posición del
lente objetivo para encontrar de manera rápida la imagen de
lente objetivo para encontrar de manera rápida la imagen de
la muestra que se quiere observar.
la muestra que se quiere observar.
Esto se obtiene al modificar la distancia entre muestra que
Esto se obtiene al modificar la distancia entre muestra que
se encuentra en el portaobjeto y el lente objetivo, con
se encuentra en el portaobjeto y el lente objetivo, con
movimiento hacia arriba o hacia abajo.
movimiento hacia arriba o hacia abajo.

Sistema de Ajuste
Sistema de Ajuste

Tornillo Micrométrico:
Tornillo Micrométrico:
Es el tornillo de perilla pequeña. Sirve para afinar la imagen
Es el tornillo de perilla pequeña. Sirve para afinar la imagen
de la muestra que esta bajo observación, mediante ajustes
de la muestra que esta bajo observación, mediante ajustes
muy pequeños.
muy pequeños.
Algunos microscopios tienen sólo un tornillo que realiza las
Algunos microscopios tienen sólo un tornillo que realiza las
dos funciones, encontrar el objeto y ajustar la imagen del
dos funciones, encontrar el objeto y ajustar la imagen del
objeto o muestra, se le llama tornillo macromicrométrico.
objeto o muestra, se le llama tornillo macromicrométrico.

Sistema de Ajuste
Sistema de Ajuste

Tornillo del Ajuste de Posición:
Tornillo del Ajuste de Posición:
Permite inclinar el microscopio hacia nosotros y volverlo a la posición
Permite inclinar el microscopio hacia nosotros y volverlo a la posición
recta, o en algunos caso cambiar la posición dela platina.
recta, o en algunos caso cambiar la posición dela platina.

Cuidado del Microscopio:
Cuidado del Microscopio:

1. Transporte el microscopio con las dos manos: uno por debajo de
1. Transporte el microscopio con las dos manos: uno por debajo de
la base y la otra en el brazo, manteniéndolo en posición vertical.
la base y la otra en el brazo, manteniéndolo en posición vertical.
2. No limpie con los dedos los lentes del microscopio porque éstos
2. No limpie con los dedos los lentes del microscopio porque éstos
son hechos de vidrio muy suave que se subrayan fácilmente,
son hechos de vidrio muy suave que se subrayan fácilmente,
utilice siempre tope para lentes.
utilice siempre tope para lentes.
3. Al terminar de trabajar en el microscopio, nunca dejé sobre la
3. Al terminar de trabajar en el microscopio, nunca dejé sobre la
platina alguna preparación.
platina alguna preparación.
4. Cuando termine su trabajo con lo que el objetivo de menor
4. Cuando termine su trabajo con lo que el objetivo de menor
aumento en la posición de enfoque.
aumento en la posición de enfoque.
5. La de irse que cuidadosamente el cubreobjetos y portaobjetos
5. La de irse que cuidadosamente el cubreobjetos y portaobjetos
antes de entregarlo al profesor.
antes de entregarlo al profesor.

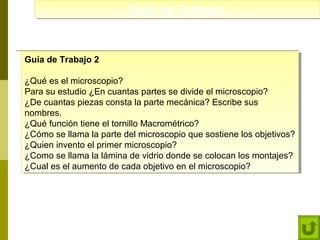

Guía de Trabajo:
Guía de Trabajo:

Guía de Trabajo 2
Guía de Trabajo 2
¿Qué es el microscopio?
¿Qué es el microscopio?
Para su estudio ¿En cuantas partes se divide el microscopio?
Para su estudio ¿En cuantas partes se divide el microscopio?
¿De cuantas piezas consta la parte mecánica? Escribe sus
¿De cuantas piezas consta la parte mecánica? Escribe sus
nombres.
nombres.
¿Qué función tiene el tornillo Macrométrico?
¿Qué función tiene el tornillo Macrométrico?
¿Cómo se llama la parte del microscopio que sostiene los objetivos?
¿Cómo se llama la parte del microscopio que sostiene los objetivos?
¿Quien invento el primer microscopio?
¿Quien invento el primer microscopio?
¿Como se llama la lámina de vidrio donde se colocan los montajes?
¿Como se llama la lámina de vidrio donde se colocan los montajes?
¿Cual es el aumento de cada objetivo en el microscopio?
¿Cual es el aumento de cada objetivo en el microscopio?

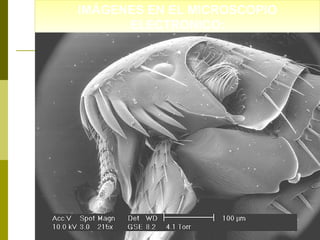

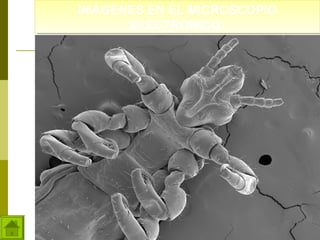

IMÁGENES EN EL MICROSCOPIO OPTICO:
IMÁGENES EN EL MICROSCOPIO OPTICO:

IMÁGENES EN EL MICROSCOPIO
IMÁGENES EN EL MICROSCOPIO
ELECTRONICO:
ELECTRONICO:

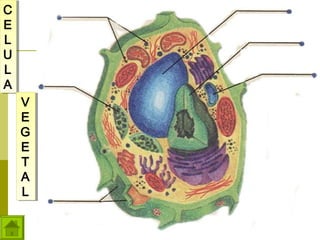

C
C
E
E
L
L
U
U
L
L

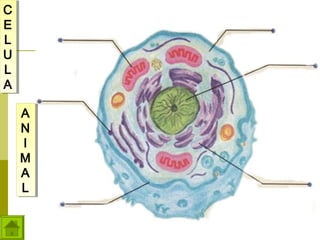

A
A
V
V
E
E
G
G
E
E
T
T
A
A
L
L

C
C
E
E
L
L
U
U
L
L
A
A
A
A
N
N
II
M
M
A
A
L
L

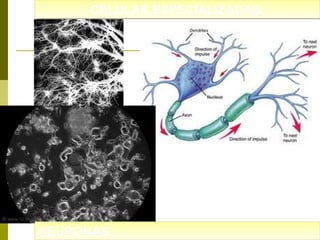

CELULAS ESPECIALIZADAS:

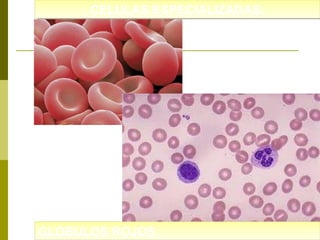

GLOBULOS ROJOS:
GLOBULOS ROJOS:


NEURONAS ::
NEURONAS

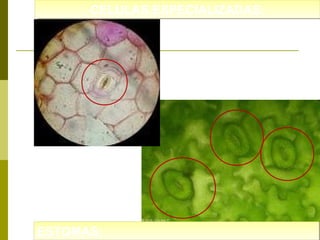

ESTOMAS:
ESTOMAS:

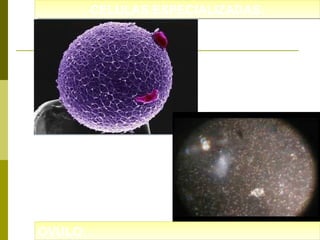

OVULO:
OVULO:


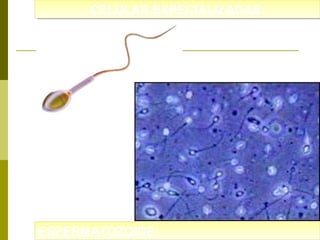

ESPERMATOZOIDE:
ESPERMATOZOIDE:

El microscopio

Más contenido relacionado

La actualidad más candente

Similar a El microscopio

Último

El microscopio
