1. MICROSCOPIA
Dra. Anahí Chavarría Krauser
Medicina Experimental
Facultad de Medicina, UNAM

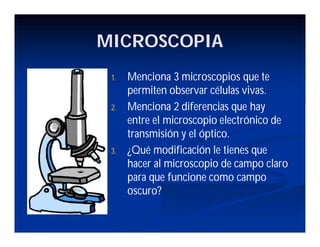

2. MICROSCOPIA
1. Menciona 3 microscopios que te
permiten observar células vivas.
2. Menciona 2 diferencias que hay
entre el microscopio electrónico de
transmisión y el óptico.
3. ¿Qué modificación le tienes que
hacer al microscopio de campo claro
para que funcione como campo
oscuro?

3. MICROSCOPIO
 Es un instrumento que aumenta
el tamaño de una imagen y
permite ver más detalles que a
simple vista

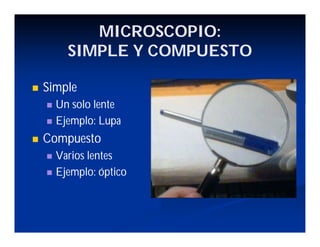

4. MICROSCOPIO:
SIMPLE Y COMPUESTO
 Simple
 Un solo lente
 Ejemplo: Lupa
 Compuesto
 Varios lentes
 Ejemplo: óptico

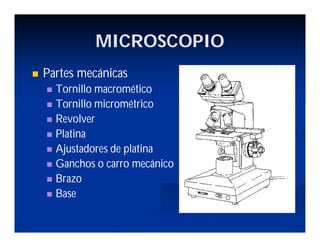

5. MICROSCOPIO
 Partes mecánicas
 Tornillo macromético
 Tornillo micrométrico
 Revolver
 Platina
 Ajustadores de platina
 Ganchos o carro mecánico
 Brazo
 Base

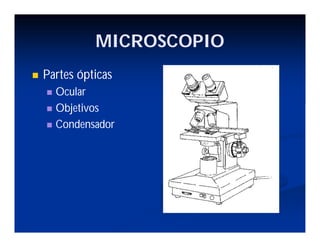

6. MICROSCOPIO
 Partes ópticas
 Ocular
 Objetivos
 Condensador

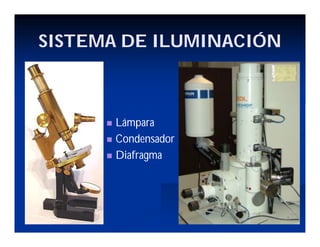

7. SISTEMA DE ILUMINACIÓN
 Lámpara
 Condensador
 Diafragma

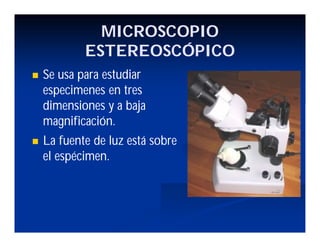

8. MICROSCOPIO
ESTEREOSCÓPICO
 Se usa para estudiar
especimenes en tres
dimensiones y a baja
magnificación.
 La fuente de luz está sobre
el espécimen.

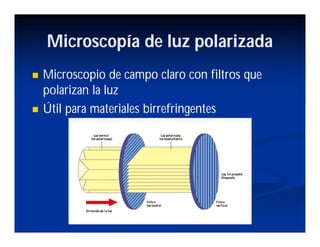

21. Microscopía de luz polarizada
 Microscopio de campo claro con filtros que
polarizan la luz
 Útil para materiales birrefringentes

25. • Luz polarizada
• Prismas birrefringentes

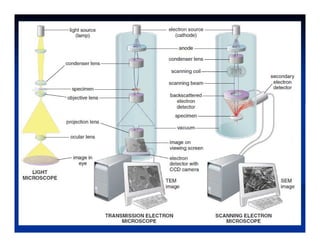

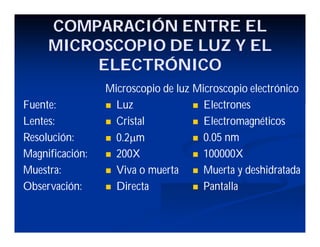

35. COMPARACIÓN ENTRE EL
MICROSCOPIO DE LUZ Y EL
ELECTRÓNICO
Microscopio de luz
 Luz
 Cristal
 0.2mm
 200X
 Viva o muerta
 Directa
Microscopio electrónico
 Electrones
 Electromagnéticos
 0.05 nm
 100000X
 Muerta y deshidratada
 Pantalla
Fuente:
Lentes:
Resolución:
Magnificación:
Muestra:
Observación:

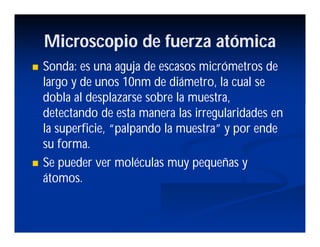

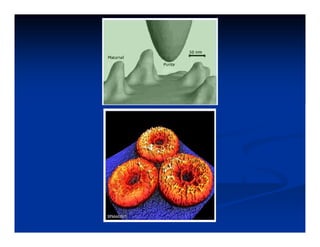

39. Microscopio de fuerza atómica
 Sonda: es una aguja de escasos micrómetros de
largo y de unos 10nm de diámetro, la cual se
dobla al desplazarse sobre la muestra,
detectando de esta manera las irregularidades en
la superficie, “palpando la muestra” y por ende
su forma.
 Se pueder ver moléculas muy pequeñas y
átomos.

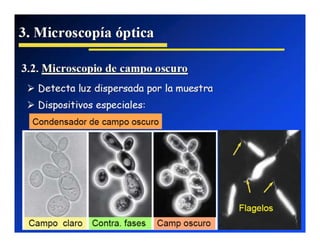

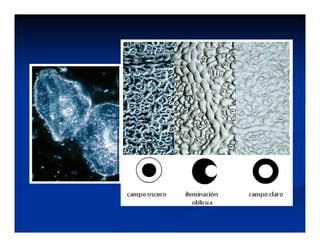

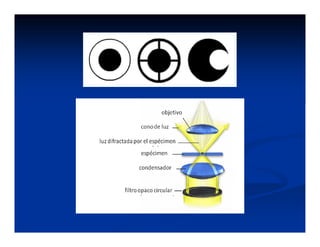

43. CAMPO OSCURO

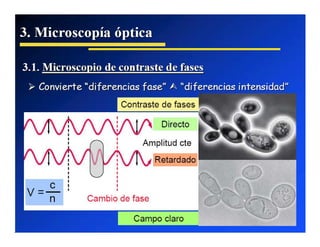

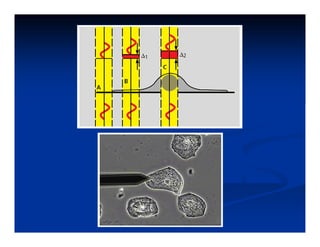

44. CONTRASTE DE FASES

45. NORMASKI

46. LUZ POLARIZADA

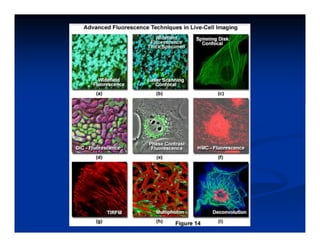

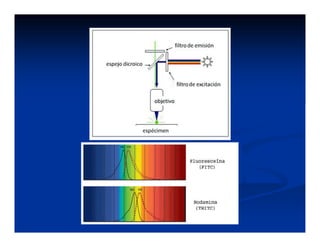

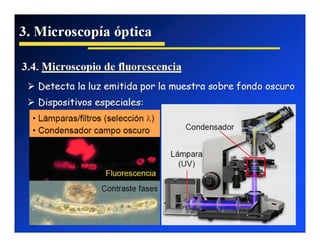

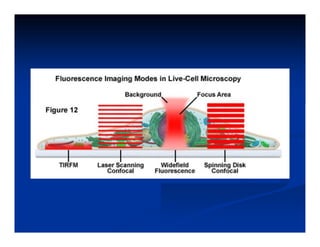

47. FLUORESCENCIA

49. Vaso Sanguineo ML
Vaso sanguineo MER

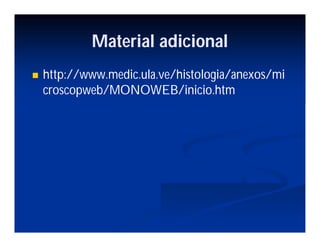

51. Material adicional
 http://www.medic.ula.ve/histologia/anexos/mi
croscopweb/MONOWEB/inicio.htm
