Las células son la unidad básica de los seres vivos y suelen ser demasiado pequeñas para ser vistas sin microscopios, que han permitido importantes descubrimientos desde el siglo XVII. Existen varios tipos de microscopios, como los ópticos y electrónicos, que utilizan diferentes métodos de iluminación y ampliación para observar detalladamente las estructuras celulares. La microscopía moderna incluye técnicas avanzadas como la microscopía de fluorescencia y los microscopios electrónicos, que permiten visualizar detalles aún más finos y obtener información sobre la composición química de las muestras.

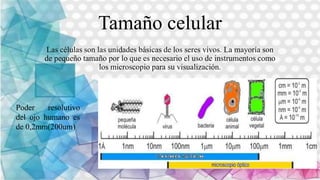

2. Tamaño celular
Las células son las unidades básicas de los seres vivos. La mayoría son
de pequeño tamaño por lo que es necesario el uso de instrumentos como
los microscopio para su visualización.
Poder resolutivo
del ojo humano es
de 0,2mm(200um)

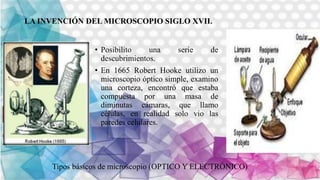

3. LA INVENCIÓN DEL MICROSCOPIO SIGLO XVII.
• Posibilito una serie de
descubrimientos.
• En 1665 Robert Hooke utilizo un
microscopio óptico simple, examino
una corteza, encontró que estaba
compuesta por una masa de
diminutas cámaras, que llamo
células, en realidad solo vio las
paredes celulares.
Tipos básicos de microscopio (OPTICO Y ELECTRÓNICO)

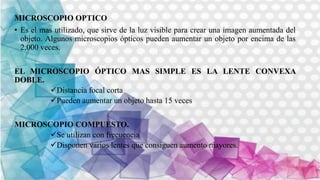

4. MICROSCOPIO OPTICO
• Es el mas utilizado, que sirve de la luz visible para crear una imagen aumentada del
objeto. Algunos microscopios ópticos pueden aumentar un objeto por encima de las
2,000 veces.
EL MICROSCOPIO ÓPTICO MAS SIMPLE ES LA LENTE CONVEXA
DOBLE.
Distancia focal corta
Pueden aumentar un objeto hasta 15 veces
MICROSCOPIO COMPUESTO.
Se utilizan con frecuencia
Disponen varios lentes que consiguen aumento mayores.

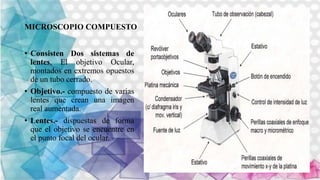

5. MICROSCOPIO COMPUESTO
• Consisten Dos sistemas de
lentes, El objetivo Ocular,
montados en extremos opuestos
de un tubo cerrado.
• Objetivo.- compuesto de varias
lentes que crean una imagen
real aumentada.
• Lentes.- dispuestas de forma
que el objetivo se encuentre en
el punto focal del ocular.

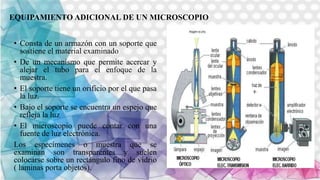

6. EQUIPAMIENTO ADICIONAL DE UN MICROSCOPIO
• Consta de un armazón con un soporte que
sostiene el material examinado
• De un mecanismo que permite acercar y
alejar el tubo para el enfoque de la
muestra.
• El soporte tiene un orificio por el que pasa
la luz.
• Bajo el soporte se encuentra un espejo que
refleja la luz
• El microscopio puede contar con una
fuente de luz electrónica.
Los especímenes o muestra que se
examinan son transparentes y suelen
colocarse sobre un rectángulo fino de vidrio
( laminas porta objetos).

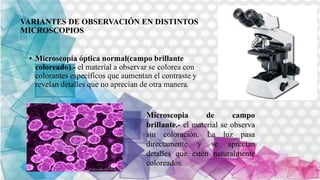

7. VARIANTES DE OBSERVACIÓN EN DISTINTOS
MICROSCOPIOS
• Microscopia óptica normal(campo brillante
coloreado).- el material a observar se colorea con
colorantes específicos que aumentan el contraste y
revelan detalles que no aprecian de otra manera.
Microscopia de campo
brillante.- el material se observa
sin coloración. La luz pasa
directamente y se aprecian
detalles que estén naturalmente
coloreados.

8. Microscopio de campo oscuro.- utiliza una luz
intensa en forma de un cono hueco concentrado
sobre el espécimen, el campo de visión de objeto
se encuentra en la zona hueca del cono de luz y
solo recoge la luz que refleja en el objeto. Por ello
las proporciones claras de espécimen aparecen
con un fondo oscuro.
Microscopia en contraste de fase.- se usa para
el aumento del contraste entre las partes claras
y oscuras de las células sin colorear. Ideal par
especímenes delgados o células aisladas.

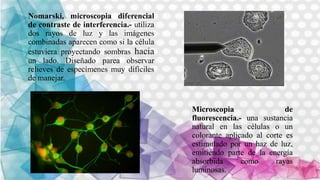

9. Microscopia de
fluorescencia.- una sustancia
natural en las células o un
colorante aplicado al corte es
estimulado por un haz de luz,
emitiendo parte de la energía
absorbida como rayas
luminosas.
Nomarski, microscopia diferencial
de contraste de interferencia.- utiliza
dos rayos de luz y las imágenes
combinadas aparecen como si la célula
estuviera proyectando sombras hacia
un lado. Diseñado parea observar
relieves de especímenes muy difíciles
de manejar.

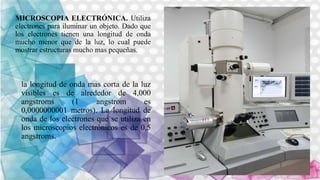

10. la longitud de onda mas corta de la luz
visibles es de alrededor de 4,000
angstroms (1 angstrom es
0,0000000001 metros). La longitud de
onda de los electrones que se utiliza en
los microscopios electrónicos es de 0,5
angstroms.
MICROSCOPIA ELECTRÓNICA. Utiliza
electrones para iluminar un objeto. Dado que
los electrones tienen una longitud de onda
mucho menor que de la luz, lo cual puede
mostrar estructuras mucho mas pequeñas.

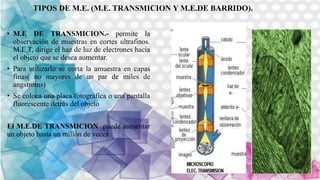

11. TIPOS DE M.E. (M.E. TRANSMICION Y M.E.DE BARRIDO).
• M.E DE TRANSMICION.- permite la
observación de muestras en cortes ultrafinos.
M.E.T, dirige el haz de luz de electrones hacia
el objeto que se desea aumentar.
• Para utilizarlo se corta la amuestra en capas
finas( no mayores de un par de miles de
angstroms)
• Se coloca una placa fotográfica o una pantalla
fluorescente detrás del objeto
El M.E.DE TRANSMICION puede aumentar
un objeto hasta un millón de veces.

12. M.E. DE BARRIDO.- Crea una
imagen ampliada de la superficie de un
objeto.
• No es necesario cortar en capas.
• Su funcionamiento se basa a recorrer la
muestra con un haz muy concentrado
de electrones, de forma parecida al
barrido de un haz de electrones por la
pantalla de un televisor.
• Pueden ampliar los objetos 200,000
veces o mas.
• Es muy útil por que, produce imágenes
tridimensionales realista de la
superficie del objeto.

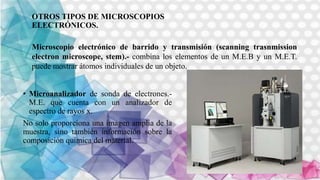

13. OTROS TIPOS DE MICROSCOPIOS
ELECTRÓNICOS.
• Microanalizador de sonda de electrones.-
M.E. que cuenta con un analizador de
espectro de rayos x.
No solo proporciona una imagen amplia de la
muestra, sino también información sobre la
composición química del material.
Microscopio electrónico de barrido y transmisión (scanning trasnmission
electron microscope, stem).- combina los elementos de un M.E.B y un M.E.T.
puede mostrar átomos individuales de un objeto.

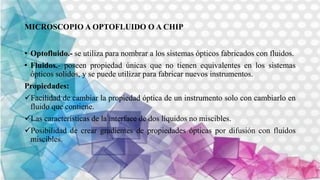

14. MICROSCOPIO A OPTOFLUIDO O A CHIP
• Optofluido.- se utiliza para nombrar a los sistemas ópticos fabricados con fluidos.
• Fluidos.- poseen propiedad únicas que no tienen equivalentes en los sistemas
ópticos solidos, y se puede utilizar para fabricar nuevos instrumentos.
Propiedades:
Facilidad de cambiar la propiedad óptica de un instrumento solo con cambiarlo en
fluido que contiene.
Las características de la interface de dos líquidos no miscibles.
Posibilidad de crear gradientes de propiedades ópticas por difusión con fluidos
miscibles.

15. • La mayor parte de los sistemas ópticos utilizados actualmente se realizan con
material solidos (vidrio, metales, semiconductores, etc.)
• Pero hay casos en los que se usan líquidos como el aceite de inmersión.
