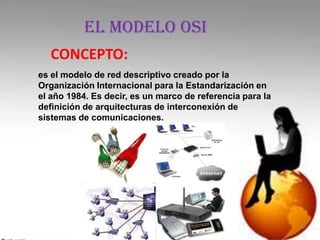

2. EL MODELO OSI
CONCEPTO:
es el modelo de red descriptivo creado por la
Organización Internacional para la Estandarización en
el año 1984. Es decir, es un marco de referencia para la
definición de arquitecturas de interconexión de
sistemas de comunicaciones.

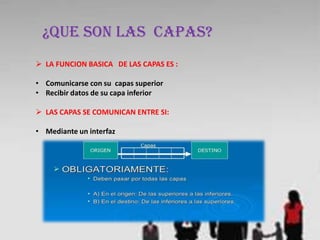

3. ¿Que son las capas?
LA FUNCION BASICA DE LAS CAPAS ES :
• Comunicarse con su capas superior
• Recibir datos de su capa inferior
LAS CAPAS SE COMUNICAN ENTRE SI:
• Mediante un interfaz

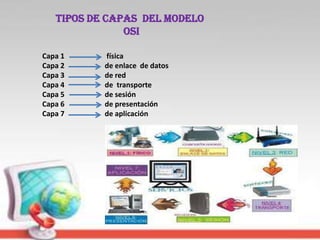

4. Tipos de capas del modelo
osi
Capa 1 física
Capa 2 de enlace de datos
Capa 3 de red
Capa 4 de transporte
Capa 5 de sesión
Capa 6 de presentación
Capa 7 de aplicación

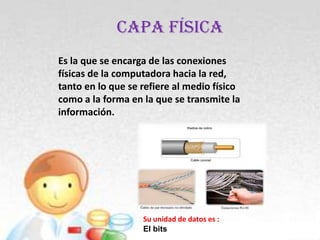

5. Capa física
Es la que se encarga de las conexiones
físicas de la computadora hacia la red,
tanto en lo que se refiere al medio físico
como a la forma en la que se transmite la
información.
Su unidad de datos es :
El bits

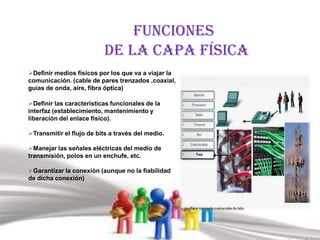

6. Funciones
de la capa física
Definir medios físicos por los que va a viajar la
comunicación. (cable de pares trenzados ,coaxial,
guías de onda, aire, fibra óptica)
Definir las características funcionales de la
interfaz (establecimiento, mantenimiento y
liberación del enlace físico).
Transmitir el flujo de bits a través del medio.
Manejar las señales eléctricas del medio de
transmisión, polos en un enchufe, etc.
Garantizar la conexión (aunque no la fiabilidad
de dicha conexión)

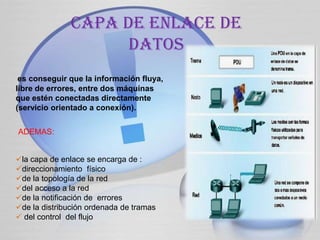

7. CAPA DE ENLACE DE
DATOS
es conseguir que la información fluya,
libre de errores, entre dos máquinas
que estén conectadas directamente
(servicio orientado a conexión).
ADEMAS:
la capa de enlace se encarga de :
direccionamiento físico
de la topología de la red
del acceso a la red
de la notificación de errores
de la distribución ordenada de tramas
del control del flujo

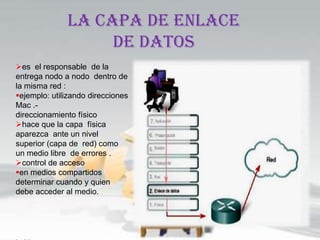

8. LA CAPA DE ENLACE
DE DATOS
es el responsable de la
entrega nodo a nodo dentro de
la misma red :
ejemplo: utilizando direcciones
Mac .-
direccionamiento físico
hace que la capa física
aparezca ante un nivel
superior (capa de red) como
un medio libre de errores .
control de acceso
en medios compartidos
determinar cuando y quien
debe acceder al medio.

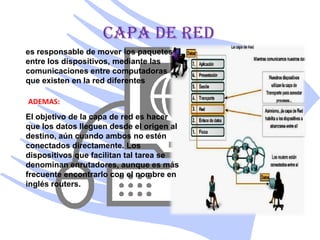

9. CAPA DE RED
es responsable de mover los paquetes
entre los dispositivos, mediante las
comunicaciones entre computadoras
que existen en la red diferentes
ADEMAS:
El objetivo de la capa de red es hacer
que los datos lleguen desde el origen al
destino, aún cuando ambos no estén
conectados directamente. Los
dispositivos que facilitan tal tarea se
denominan enrutadores, aunque es más
frecuente encontrarlo con el nombre en
inglés routers.
10. Funciones de la capa
de red
Se encarga de Fragmentar los segmentos
que se transmiten entre dos equipos de datos
en unidades denominadas paquetes. En el
ordenador receptor se efectúa el proceso
inverso: los paquetes se ensamblan en
segmentos.
Realizar el encaminamiento de los
paquetes. Se encargará de realizar algoritmos
eficientes para la elección de la ruta más
adecuada en cada momento, para reexpedir
los paquetes en cada uno de los nodos de la
red que deba atravesar.
Prevenir la producción de bloqueos así
como la congestión en los nudos de la red de
transporte que pudiesen producirse en horas
punta por la llegada de paquetes en forma
masiva.

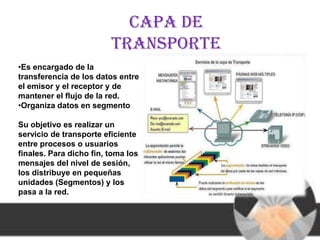

11. Capa de
transporte
•Es encargado de la
transferencia de los datos entre
el emisor y el receptor y de
mantener el flujo de la red.
•Organiza datos en segmento
Su objetivo es realizar un
servicio de transporte eficiente
entre procesos o usuarios
finales. Para dicho fin, toma los
mensajes del nivel de sesión,
los distribuye en pequeñas
unidades (Segmentos) y los
pasa a la red.

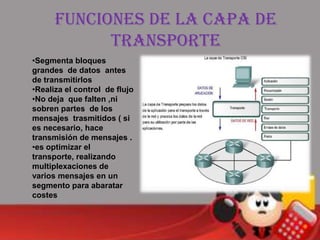

12. Funciones de la capa de
transporte
•Segmenta bloques
grandes de datos antes
de transmitirlos
•Realiza el control de flujo
•No deja que falten ,ni
sobren partes de los
mensajes trasmitidos ( si
es necesario, hace
transmisión de mensajes .
•es optimizar el
transporte, realizando
multiplexaciones de
varios mensajes en un
segmento para abaratar
costes

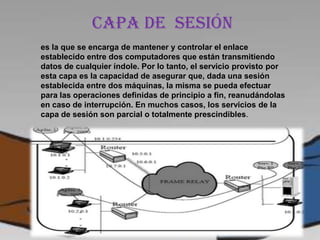

13. Capa de sesión
es la que se encarga de mantener y controlar el enlace
establecido entre dos computadores que están transmitiendo
datos de cualquier índole. Por lo tanto, el servicio provisto por
esta capa es la capacidad de asegurar que, dada una sesión
establecida entre dos máquinas, la misma se pueda efectuar
para las operaciones definidas de principio a fin, reanudándolas
en caso de interrupción. En muchos casos, los servicios de la
capa de sesión son parcial o totalmente prescindibles.

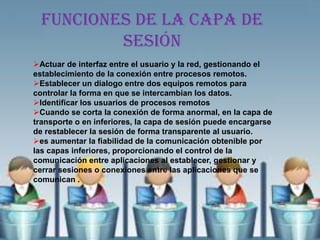

14. Funciones de la capa de
sesión
Actuar de interfaz entre el usuario y la red, gestionando el
establecimiento de la conexión entre procesos remotos.
Establecer un dialogo entre dos equipos remotos para
controlar la forma en que se intercambian los datos.
Identificar los usuarios de procesos remotos
Cuando se corta la conexión de forma anormal, en la capa de
transporte o en inferiores, la capa de sesión puede encargarse
de restablecer la sesión de forma transparente al usuario.
es aumentar la fiabilidad de la comunicación obtenible por
las capas inferiores, proporcionando el control de la
comunicación entre aplicaciones al establecer, gestionar y
cerrar sesiones o conexiones entre las aplicaciones que se
comunican .

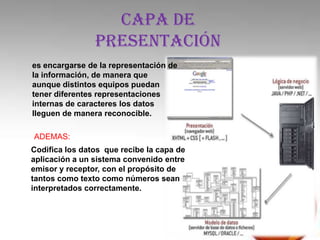

15. Capa de
presentación
es encargarse de la representación de
la información, de manera que
aunque distintos equipos puedan
tener diferentes representaciones
internas de caracteres los datos
lleguen de manera reconocible.
ADEMAS:
Codifica los datos que recibe la capa de
aplicación a un sistema convenido entre
emisor y receptor, con el propósito de
tantos como texto como números sean
interpretados correctamente.

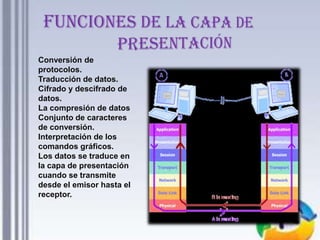

16. Conversión de
protocolos.
Traducción de datos.
Cifrado y descifrado de
datos.
La compresión de datos
Conjunto de caracteres
de conversión.
Interpretación de los
comandos gráficos.
Los datos se traduce en
la capa de presentación
cuando se transmite
desde el emisor hasta el
receptor.

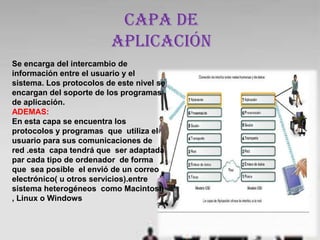

17. CAPA DE
APLICACIÓN
Se encarga del intercambio de
información entre el usuario y el
sistema. Los protocolos de este nivel se
encargan del soporte de los programas
de aplicación.
ADEMAS:
En esta capa se encuentra los
protocolos y programas que utiliza el
usuario para sus comunicaciones de
red .esta capa tendrá que ser adaptada
par cada tipo de ordenador de forma
que sea posible el envió de un correo
electrónico( u otros servicios).entre
sistema heterogéneos como Macintosh
, Linux o Windows

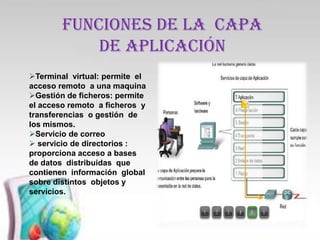

18. FUNCIONES DE LA CAPA
DE aplicación
Terminal virtual: permite el
acceso remoto a una maquina
Gestión de ficheros: permite
el acceso remoto a ficheros y
transferencias o gestión de
los mismos.
Servicio de correo
servicio de directorios :
proporciona acceso a bases
de datos distribuidas que
contienen información global
sobre distintos objetos y
servicios.
19. Algunos protocolos de la
capa de
aplicación
TELNET : Es una aplicación que permite desde nuestro sitio y con el
teclado y la pantalla de nuestro Ordenador, conectarnos a otro ordenador
remoto a través de la red.
FTP : Es una herramienta que te permite, a través de la red, copiar
ficheros de un ordenador a otro.
SMTP : Es un servicio de correo a través de servidores, usando un
protocolo estándar para enviar y para recibir el correo.
POP3 : Protocolo POP (Protocolo de oficina de correos), permite recoger
el correo electrónico en un servidor remoto.
DNS : El servicio permite, una vez configurado, que tu web y tu correo
electrónico sean localizados desde cualquier lugar del mundo mediante
tu nombre de dominio.
RTP : (Real-Time Transfer Protocol) se utiliza para encapsular VoIP
paquetes de datos dentro de paquetes UDP.
HTTP: Protocolo de Transmisión Hipertexto. Protocolo de
comunicaciones utilizado por los programas clientes y servidores de
WWW para comunicarse entre sí.

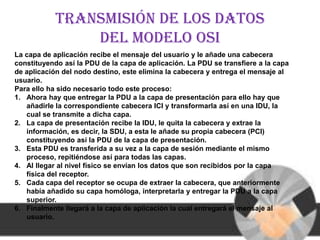

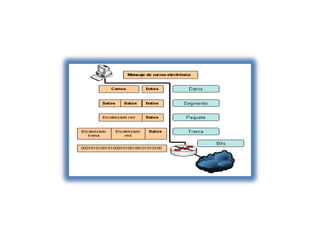

20. Transmisión de los datos
del modelo osi
La capa de aplicación recibe el mensaje del usuario y le añade una cabecera
constituyendo así la PDU de la capa de aplicación. La PDU se transfiere a la capa
de aplicación del nodo destino, este elimina la cabecera y entrega el mensaje al
usuario.
Para ello ha sido necesario todo este proceso:
1. Ahora hay que entregar la PDU a la capa de presentación para ello hay que
añadirle la correspondiente cabecera ICI y transformarla así en una IDU, la
cual se transmite a dicha capa.
2. La capa de presentación recibe la IDU, le quita la cabecera y extrae la
información, es decir, la SDU, a esta le añade su propia cabecera (PCI)
constituyendo así la PDU de la capa de presentación.
3. Esta PDU es transferida a su vez a la capa de sesión mediante el mismo
proceso, repitiéndose así para todas las capas.
4. Al llegar al nivel físico se envían los datos que son recibidos por la capa
física del receptor.
5. Cada capa del receptor se ocupa de extraer la cabecera, que anteriormente
había añadido su capa homóloga, interpretarla y entregar la PDU a la capa
superior.
6. Finalmente llegará a la capa de aplicación la cual entregará el mensaje al
usuario.
25. Unidades de los datos del
modelo osi
N-PDU (Unidad de datos de protocolo)
Es la información intercambiada entre entidades pares, es decir, dos entidades
pertenecientes a la misma capa pero en dos sistemas diferentes, utilizando una
conexión (N-1).
Está compuesta por:
N-SDU (Unidad de datos del servicio)
Son los datos que necesitan la entidades (N) para realizar funciones del servicio pedido
por la entidad (N+1).
N-PCI (Información de control del protocolo)
Información intercambiada entre entidades (N) utilizando una conexión (N-1) para
coordinar su operación conjunta.

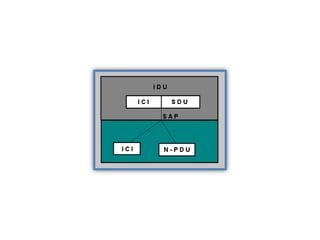

N-IDU (Unidad de datos de interface)
Es la información transferida entre dos niveles adyacentes, es decir, dos capas
contiguas.
Está compuesta por:
N-ICI (Información de control del interface)
Información intercambiada entre una entidad (N+1) y una entidad (N) para coordinar su
operación conjunta.
Datos de Interface-(N)
Información transferida entre una entidad-(N+1) y una entidad-(N) y que normalmente
coincide con la (N+1)-PDU.

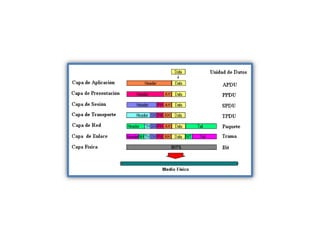

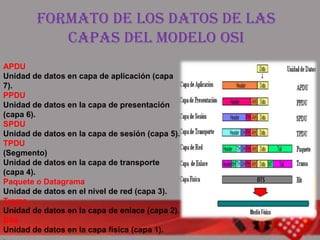

26. Formato de los datos de las
capas del modelo osi
APDU
Unidad de datos en capa de aplicación (capa
7).
PPDU
Unidad de datos en la capa de presentación
(capa 6).
SPDU
Unidad de datos en la capa de sesión (capa 5).
TPDU
(Segmento)
Unidad de datos en la capa de transporte
(capa 4).
Paquete o Datagrama
Unidad de datos en el nivel de red (capa 3).
Trama
Unidad de datos en la capa de enlace (capa 2).
Bits
Unidad de datos en la capa física (capa 1).
