El modelo OSI es un marco de referencia para la interconexión de sistemas de comunicaciones desarrollado por la ISO en 1980, que permite la interoperabilidad entre diferentes tecnologías de red. Se compone de siete capas, cada una con funciones específicas que van desde la transmisión de bits hasta la presentación de datos a aplicaciones, facilitando así la comunicación en redes. Este modelo es fundamental para estandarizar los procesos de transferencia de datos y garantizar una comunicación eficiente entre dispositivos.

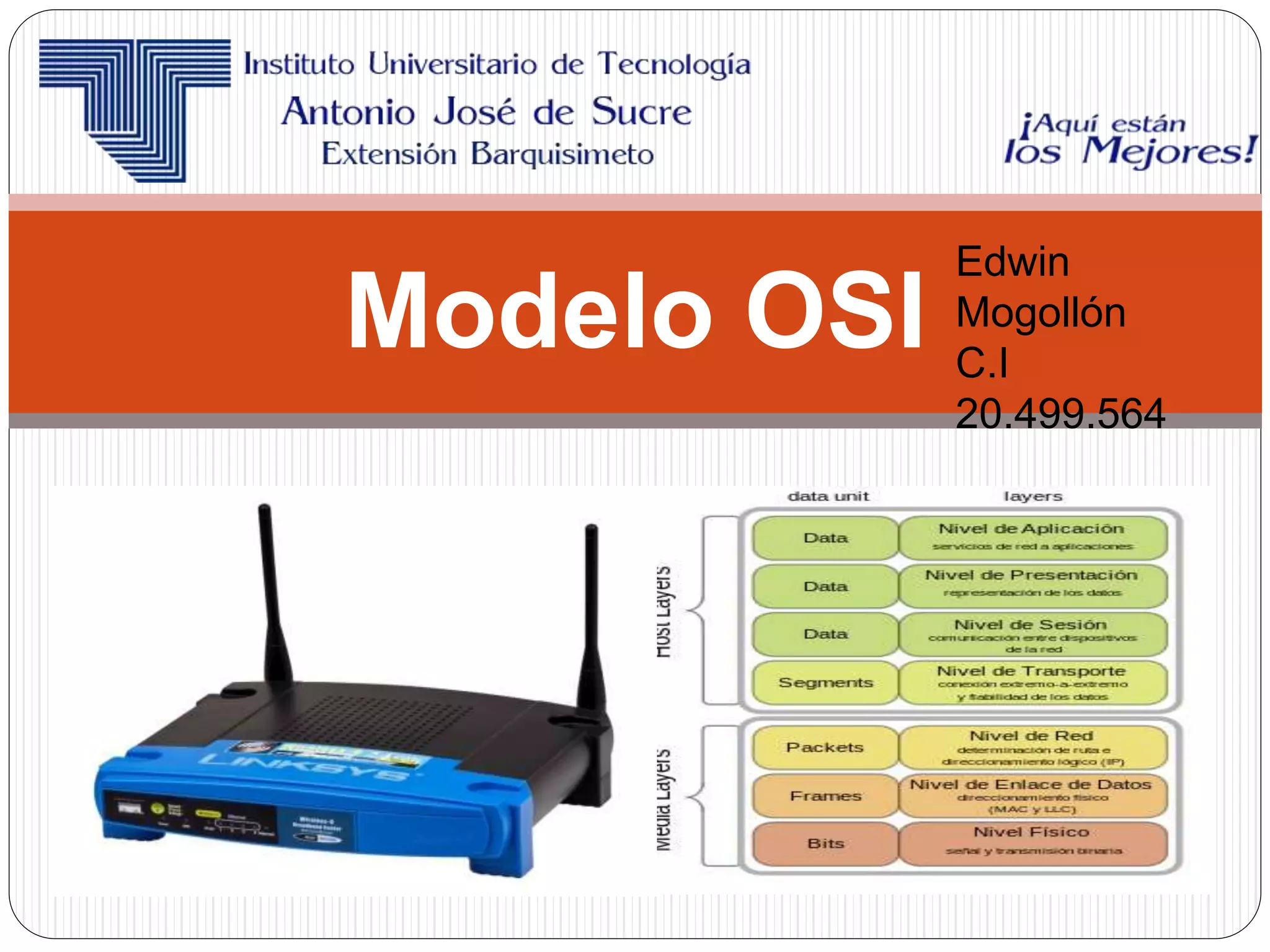

1. Modelo OSI
Edwin
Mogollón
C.I
20.499.564

2. ¿Que es el modelo
OSI?
 El modelo de interconexión de
sistemas abiertos más conocido
como “modelo OSI” (en inglés,
Open System Interconnection) es
el modelo de red descriptivo, que fue
creado en el año 1980 por la
Organización Internacional de
Normalización (ISO, International
Organization for Standardization)
Es un marco de referencia para la
definición de arquitecturas en la
interconexión de los sistemas de
comunicaciones.

3. ¿Porque fue creado?
 En 1980 Las redes que
utilizaban diferentes
especificaciones e
implementaciones tenían
dificultades para intercambiar
información. El mismo problema
surgía con las empresas que
desarrollaban tecnologías de
networking privadas o
propietarias. Las tecnologías de
networking que respetaban
reglas propietarias en forma
estricta no podían comunicarse
con tecnologías que usaban

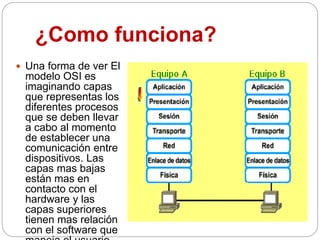

4. ¿Como funciona?
 Una forma de ver El
modelo OSI es
imaginando capas
que representas los
diferentes procesos
que se deben llevar
a cabo al momento
de establecer una
comunicación entre
dispositivos. Las
capas mas bajas
están mas en
contacto con el
hardware y las
capas superiores
tienen mas relación
con el software que

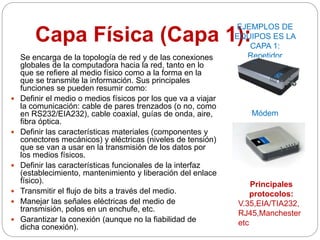

5. Capa Física (Capa 1):
Se encarga de la topología de red y de las conexiones
globales de la computadora hacia la red, tanto en lo
que se refiere al medio físico como a la forma en la
que se transmite la información. Sus principales
funciones se pueden resumir como:
 Definir el medio o medios físicos por los que va a viajar
la comunicación: cable de pares trenzados (o no, como
en RS232/EIA232), cable coaxial, guías de onda, aire,
fibra óptica.
 Definir las características materiales (componentes y
conectores mecánicos) y eléctricas (niveles de tensión)
que se van a usar en la transmisión de los datos por
los medios físicos.
 Definir las características funcionales de la interfaz
(establecimiento, mantenimiento y liberación del enlace
físico).
 Transmitir el flujo de bits a través del medio.
 Manejar las señales eléctricas del medio de
transmisión, polos en un enchufe, etc.
 Garantizar la conexión (aunque no la fiabilidad de
dicha conexión).
EJEMPLOS DE
EQUIPOS ES LA
CAPA 1:
Repetidor
Módem
Principales
protocolos:
V.35,EIA/TIA232,
RJ45,Manchester
etc

6. Capa Enlace de Datos (Capa
2):
Esta capa se ocupa del
direccionamiento físico, del acceso al
medio, de la detección de errores, de
la distribución ordenada de tramas y
del control del flujo. Su principales
funciones son
 Iniciación, terminación e identificación.
 Segmentación y bloqueo.
 Sincronización de octeto y carácter.
 Delimitación de trama y
transparencia.
 Control de errores.
 Control de flujo. Recuperación de
fallos.
 Gestión y coordinación de la
EJEMPLOS DE
EQUIPOS ES LA
CAPA 2:
Tarjetas De Red
Hub
Principales
protocolos:
FFDI,IEEE802.3,
ETHERNET,
ATM.FRAME RELEY etc

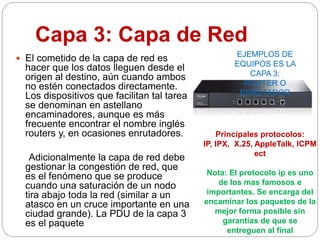

7. Capa 3: Capa de Red
 El cometido de la capa de red es
hacer que los datos lleguen desde el
origen al destino, aún cuando ambos
no estén conectados directamente.
Los dispositivos que facilitan tal tarea
se denominan en astellano
encaminadores, aunque es más
frecuente encontrar el nombre inglés
routers y, en ocasiones enrutadores.
Adicionalmente la capa de red debe
gestionar la congestión de red, que
es el fenómeno que se produce
cuando una saturación de un nodo
tira abajo toda la red (similar a un
atasco en un cruce importante en una
ciudad grande). La PDU de la capa 3
es el paquete
EJEMPLOS DE
EQUIPOS ES LA
CAPA 3:
ROUTER O
ENRUTADOR
Principales protocolos:
IP, IPX, X.25, AppleTalk, ICPM
ect
Nota: El protocolo ip es uno
de los mas famosos e
importantes. Se encarga del
encaminar los paquetes de la
mejor forma posible sin
garantías de que se
entreguen al final

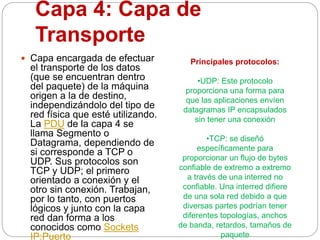

8. Capa 4: Capa de
Transporte
 Capa encargada de efectuar
el transporte de los datos
(que se encuentran dentro
del paquete) de la máquina
origen a la de destino,
independizándolo del tipo de
red física que esté utilizando.
La PDU de la capa 4 se
llama Segmento o
Datagrama, dependiendo de
si corresponde a TCP o
UDP. Sus protocolos son
TCP y UDP; el primero
orientado a conexión y el
otro sin conexión. Trabajan,
por lo tanto, con puertos
lógicos y junto con la capa
red dan forma a los
conocidos como Sockets
IP:Puerto
Principales protocolos:
•UDP: Este protocolo
proporciona una forma para
que las aplicaciones envíen
datagramas IP encapsulados
sin tener una conexión
•TCP: se diseñó
específicamente para
proporcionar un flujo de bytes
confiable de extremo a extremo
a través de una interred no
confiable. Una interred difiere
de una sola red debido a que
diversas partes podrían tener
diferentes topologías, anchos
de banda, retardos, tamaños de
paquete

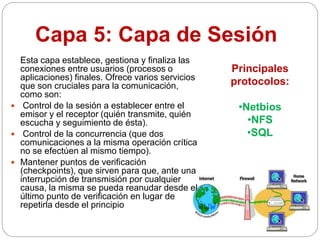

9. Capa 5: Capa de Sesión
Esta capa establece, gestiona y finaliza las
conexiones entre usuarios (procesos o
aplicaciones) finales. Ofrece varios servicios
que son cruciales para la comunicación,
como son:
 Control de la sesión a establecer entre el
emisor y el receptor (quién transmite, quién
escucha y seguimiento de ésta).
 Control de la concurrencia (que dos
comunicaciones a la misma operación crítica
no se efectúen al mismo tiempo).
 Mantener puntos de verificación
(checkpoints), que sirven para que, ante una
interrupción de transmisión por cualquier
causa, la misma se pueda reanudar desde el
último punto de verificación en lugar de
repetirla desde el principio
Principales
protocolos:
•Netbios
•NFS
•SQL

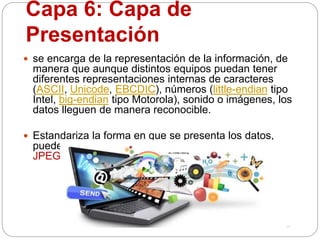

10. Capa 6: Capa de
Presentación
 se encarga de la representación de la información, de
manera que aunque distintos equipos puedan tener
diferentes representaciones internas de caracteres
(ASCII, Unicode, EBCDIC), números (little-endian tipo
Intel, big-endian tipo Motorola), sonido o imágenes, los
datos lleguen de manera reconocible.
 Estandariza la forma en que se presenta los datos,
puede incluir los siguiente formatos:
JPEG,ASCII,GIF,MP3,MPG ENTRE OTROS

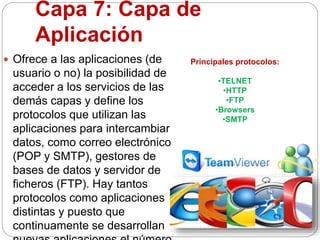

11. Capa 7: Capa de
Aplicación
 Ofrece a las aplicaciones (de
usuario o no) la posibilidad de
acceder a los servicios de las
demás capas y define los
protocolos que utilizan las
aplicaciones para intercambiar
datos, como correo electrónico
(POP y SMTP), gestores de
bases de datos y servidor de
ficheros (FTP). Hay tantos
protocolos como aplicaciones
distintas y puesto que
continuamente se desarrollan
Principales protocolos:
•TELNET
•HTTP
•FTP
•Browsers
•SMTP

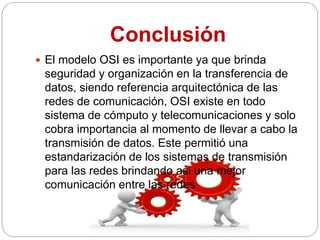

12. Conclusión
 El modelo OSI es importante ya que brinda
seguridad y organización en la transferencia de
datos, siendo referencia arquitectónica de las
redes de comunicación, OSI existe en todo
sistema de cómputo y telecomunicaciones y solo
cobra importancia al momento de llevar a cabo la
transmisión de datos. Este permitió una
estandarización de los sistemas de transmisión
para las redes brindando asi una mejor
comunicación entre las redes

13. GRACIAS
