Capas del modelo osi

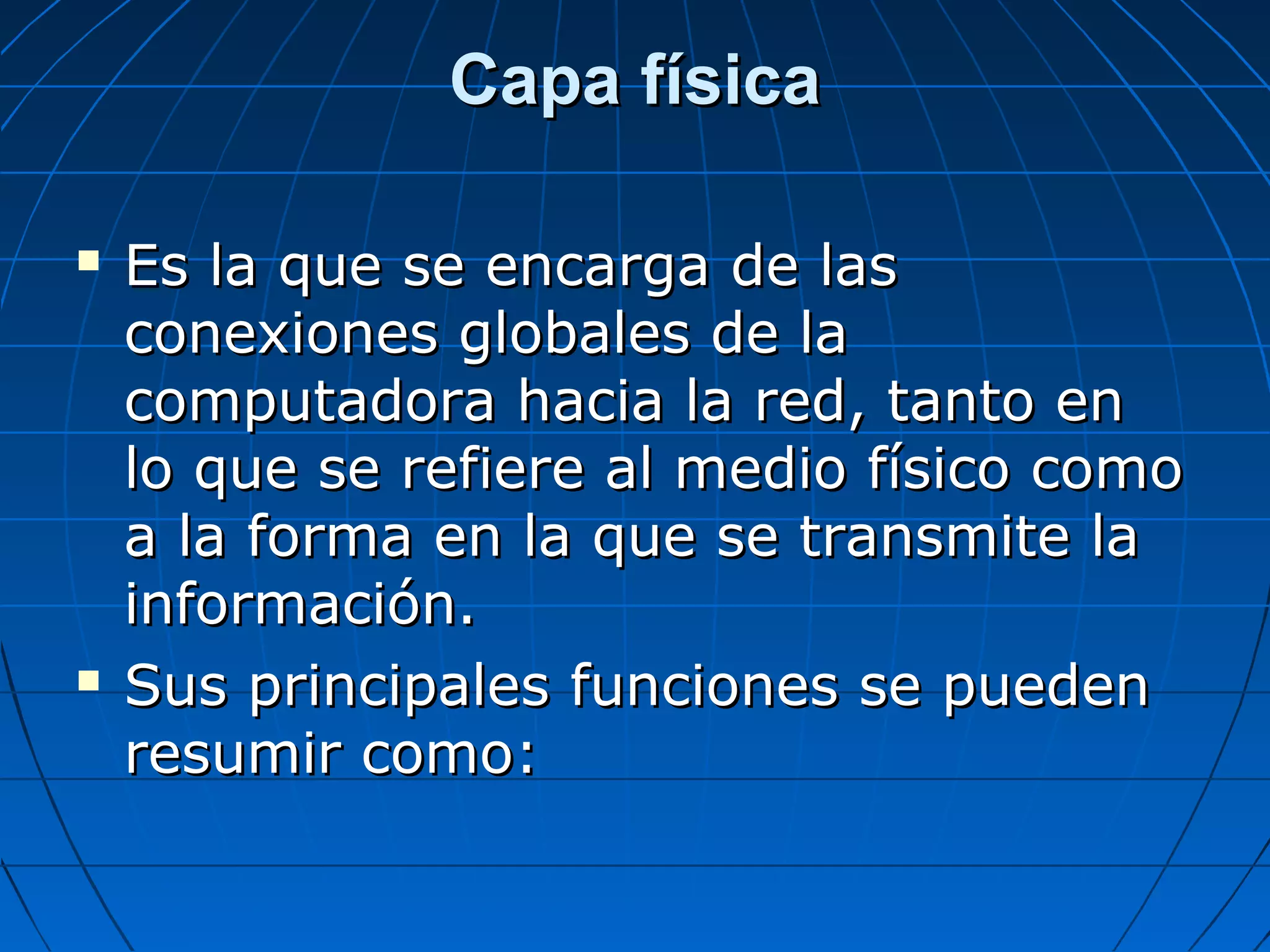

Capa física

 Es la que se encarga de las
conexiones globales de la
computadora hacia la red, tanto en
lo que se refiere al medio físico como
a la forma en la que se transmite la
información.
 Sus principales funciones se pueden
resumir como:

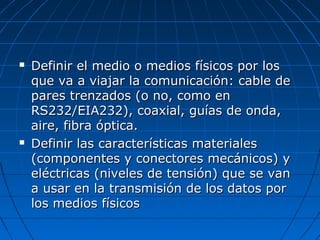

 Definir el medio o medios físicos por los
que va a viajar la comunicación: cable de
pares trenzados (o no, como en
RS232/EIA232), coaxial, guías de onda,
aire, fibra óptica.
 Definir las características materiales
(componentes y conectores mecánicos) y
eléctricas (niveles de tensión) que se van
a usar en la transmisión de los datos por
los medios físicos

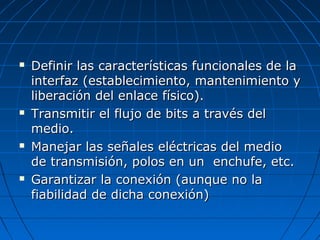

 Definir las características funcionales de la
interfaz (establecimiento, mantenimiento y
liberación del enlace físico).
 Transmitir el flujo de bits a través del
medio.
 Manejar las señales eléctricas del medio
de transmisión, polos en un enchufe, etc.
 Garantizar la conexión (aunque no la
fiabilidad de dicha conexión)

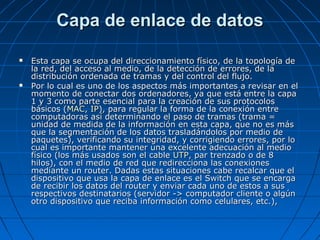

Capa de enlace de datos

 Esta capa se ocupa del direccionamiento físico, de la topología de
la red, del acceso al medio, de la detección de errores, de la
distribución ordenada de tramas y del control del flujo.
 Por lo cual es uno de los aspectos más importantes a revisar en el
momento de conectar dos ordenadores, ya que está entre la capa
1 y 3 como parte esencial para la creación de sus protocolos
básicos (MAC, IP), para regular la forma de la conexión entre
computadoras así determinando el paso de tramas (trama =
unidad de medida de la información en esta capa, que no es más
que la segmentación de los datos trasladándolos por medio de
paquetes), verificando su integridad, y corrigiendo errores, por lo
cual es importante mantener una excelente adecuación al medio
físico (los más usados son el cable UTP, par trenzado o de 8
hilos), con el medio de red que redirecciona las conexiones
mediante un router. Dadas estas situaciones cabe recalcar que el
dispositivo que usa la capa de enlace es el Switch que se encarga
de recibir los datos del router y enviar cada uno de estos a sus
respectivos destinatarios (servidor -> computador cliente o algún
otro dispositivo que reciba información como celulares, etc.),

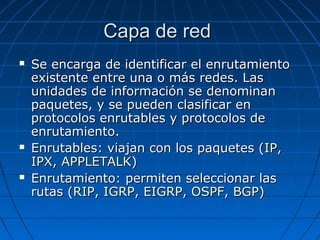

Capa de red
 Se encarga de identificar el enrutamiento
existente entre una o más redes. Las
unidades de información se denominan
paquetes, y se pueden clasificar en
protocolos enrutables y protocolos de
enrutamiento.
 Enrutables: viajan con los paquetes (IP,
IPX, APPLETALK)
 Enrutamiento: permiten seleccionar las
rutas (RIP, IGRP, EIGRP, OSPF, BGP)

 El objetivo de la capa de red es hacer que los datos lleguen
desde el origen al destino, aún cuando ambos no estén
conectados directamente. Los dispositivos que facilitan tal
tarea se denominan encaminadores, aunque es más
frecuente encontrarlo con el nombre en inglés routers. Los
routers trabajan en esta capa, aunque pueden actuar como
switch de nivel 2 en determinados casos, dependiendo de la
función que se le asigne. Los firewalls actúan sobre esta
capa principalmente, para descartar direcciones de
máquinas.
 En este nivel se realiza el direccionamiento lógico y la
determinación de la ruta de los datos hasta su receptor
final

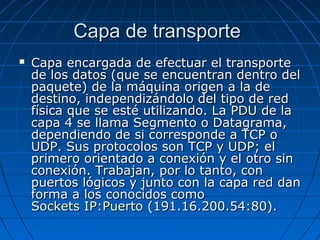

Capa de transporte
 Capa encargada de efectuar el transporte
de los datos (que se encuentran dentro del
paquete) de la máquina origen a la de
destino, independizándolo del tipo de red
física que se esté utilizando. La PDU de la
capa 4 se llama Segmento o Datagrama,
dependiendo de si corresponde a TCP o
UDP. Sus protocolos son TCP y UDP; el
primero orientado a conexión y el otro sin
conexión. Trabajan, por lo tanto, con
puertos lógicos y junto con la capa red dan
forma a los conocidos como
Sockets IP:Puerto (191.16.200.54:80).

Capa de sesión
 Esta capa es la que se encarga de
mantener y controlar el enlace establecido
entre dos computadores que están
transmitiendo datos de cualquier índole.
Por lo tanto, el servicio provisto por esta
capa es la capacidad de asegurar que,
dada una sesión establecida entre dos
máquinas, la misma se pueda efectuar
para las operaciones definidas de principio
a fin, reanudándolas en caso de
interrupción. En muchos casos, los
servicios de la capa de sesión son parcial o
totalmente prescindibles.

Capa de presentación

 El objetivo es encargarse de la
representación de la información, de
manera que aunque distintos equipos
puedan tener diferentes
representaciones internas de
caracteres los datos lleguen de
manera reconocible.

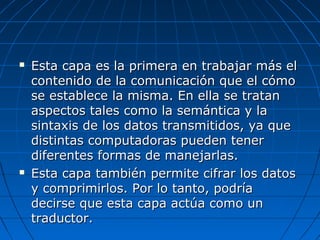

 Esta capa es la primera en trabajar más el
contenido de la comunicación que el cómo
se establece la misma. En ella se tratan
aspectos tales como la semántica y la
sintaxis de los datos transmitidos, ya que
distintas computadoras pueden tener
diferentes formas de manejarlas.
 Esta capa también permite cifrar los datos
y comprimirlos. Por lo tanto, podría
decirse que esta capa actúa como un
traductor.

Capa de aplicación

 Ofrece a las aplicaciones la posibilidad de
acceder a los servicios de las demás capas
y define los protocolos que utilizan las
aplicaciones para intercambiar datos,
como correo electrónico (Post Office
Protocol y SMTP), gestores de bases de
datos y servidor de ficheros (FTP), por
UDP pueden viajar (DNS y Routing
Information Protocol). Hay tantos
protocolos como aplicaciones distintas y
puesto que continuamente se desarrollan
nuevas aplicaciones el número de
protocolos crece sin parar.

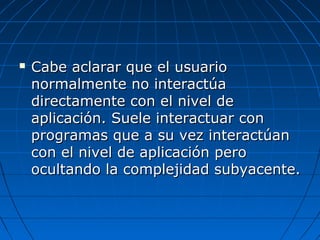

 Cabe aclarar que el usuario
normalmente no interactúa
directamente con el nivel de
aplicación. Suele interactuar con
programas que a su vez interactúan
con el nivel de aplicación pero
ocultando la complejidad subyacente.

PROTOCOLOS Y
COMPONENTES
 Dos ordenadores se intercomunican a través de
procesos, correspondiente a unas determinadas
aplicaciones. El intercambio de información entre
dos procesos se efectúa por medio de algún
protocolo de la capa de aplicación. Algunos
protocolos de la capa de aplicación son TELNET,
FTP, SMTP, POP3, DNS, RTP,HTTP.
 TELNET : Es una aplicación que permite desde
nuestro sitio y con el teclado y la pantalla de
nuestro Ordenador, conectarnos a otro ordenador
remoto a través de la red.
 FTP : Es una herramienta que te permite, a
través de la red, copiar ficheros de un ordenador
a

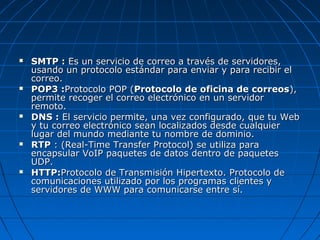

 SMTP : Es un servicio de correo a través de servidores,
usando un protocolo estándar para enviar y para recibir el
correo.
 POP3 :Protocolo POP (Protocolo de oficina de correos),
permite recoger el correo electrónico en un servidor
remoto.
 DNS : El servicio permite, una vez configurado, que tu Web
y tu correo electrónico sean localizados desde cualquier
lugar del mundo mediante tu nombre de dominio.
 RTP : (Real-Time Transfer Protocol) se utiliza para
encapsular VoIP paquetes de datos dentro de paquetes
UDP.
 HTTP:Protocolo de Transmisión Hipertexto. Protocolo de
comunicaciones utilizado por los programas clientes y
servidores de WWW para comunicarse entre sí.

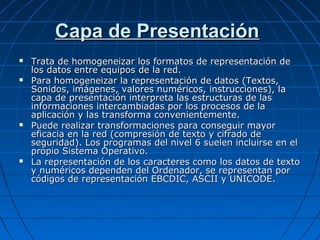

Capa de Presentación
 Trata de homogeneizar los formatos de representación de
los datos entre equipos de la red.
 Para homogeneizar la representación de datos (Textos,
Sonidos, imágenes, valores numéricos, instrucciones), la
capa de presentación interpreta las estructuras de las
informaciones intercambiadas por los procesos de la
aplicación y las transforma convenientemente.
 Puede realizar transformaciones para conseguir mayor
eficacia en la red (compresión de texto y cifrado de
seguridad). Los programas del nivel 6 suelen incluirse en el
propio Sistema Operativo.
 La representación de los caracteres como los datos de texto
y numéricos dependen del Ordenador, se representan por
códigos de representación EBCDIC, ASCII y UNICODE.

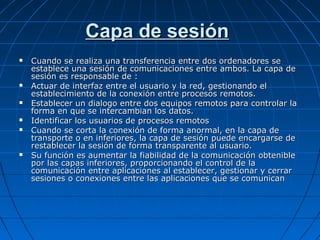

Capa de sesión
 Cuando se realiza una transferencia entre dos ordenadores se
establece una sesión de comunicaciones entre ambos. La capa de
sesión es responsable de :
 Actuar de interfaz entre el usuario y la red, gestionando el
establecimiento de la conexión entre procesos remotos.
 Establecer un dialogo entre dos equipos remotos para controlar la
forma en que se intercambian los datos.
 Identificar los usuarios de procesos remotos
 Cuando se corta la conexión de forma anormal, en la capa de
transporte o en inferiores, la capa de sesión puede encargarse de
restablecer la sesión de forma transparente al usuario.
 Su función es aumentar la fiabilidad de la comunicación obtenible
por las capas inferiores, proporcionando el control de la
comunicación entre aplicaciones al establecer, gestionar y cerrar
sesiones o conexiones entre las aplicaciones que se comunican

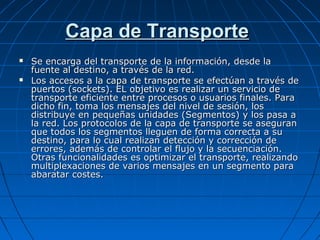

Capa de Transporte
 Se encarga del transporte de la información, desde la
fuente al destino, a través de la red.
 Los accesos a la capa de transporte se efectúan a través de
puertos (sockets). EL objetivo es realizar un servicio de
transporte eficiente entre procesos o usuarios finales. Para
dicho fin, toma los mensajes del nivel de sesión, los
distribuye en pequeñas unidades (Segmentos) y los pasa a
la red. Los protocolos de la capa de transporte se aseguran
que todos los segmentos lleguen de forma correcta a su
destino, para lo cual realizan detección y corrección de
errores, además de controlar el flujo y la secuenciación.
Otras funcionalidades es optimizar el transporte, realizando
multiplexaciones de varios mensajes en un segmento para
abaratar costes.

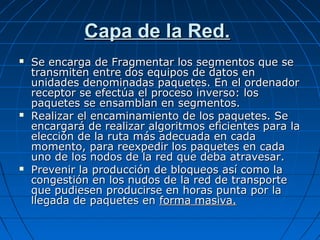

Capa de la Red.
 Se encarga de Fragmentar los segmentos que se
transmiten entre dos equipos de datos en
unidades denominadas paquetes. En el ordenador
receptor se efectúa el proceso inverso: los
paquetes se ensamblan en segmentos.
 Realizar el encaminamiento de los paquetes. Se
encargará de realizar algoritmos eficientes para la
elección de la ruta más adecuada en cada
momento, para reexpedir los paquetes en cada
uno de los nodos de la red que deba atravesar.
 Prevenir la producción de bloqueos así como la
congestión en los nudos de la red de transporte
que pudiesen producirse en horas punta por la
llegada de paquetes en forma masiva.

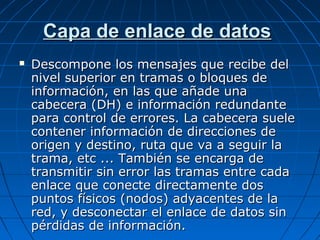

Capa de enlace de datos
 Descompone los mensajes que recibe del
nivel superior en tramas o bloques de
información, en las que añade una
cabecera (DH) e información redundante
para control de errores. La cabecera suele
contener información de direcciones de
origen y destino, ruta que va a seguir la
trama, etc ... También se encarga de
transmitir sin error las tramas entre cada
enlace que conecte directamente dos
puntos físicos (nodos) adyacentes de la
red, y desconectar el enlace de datos sin
pérdidas de información.

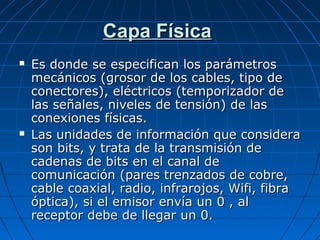

Capa Física
 Es donde se especifican los parámetros
mecánicos (grosor de los cables, tipo de
conectores), eléctricos (temporizador de
las señales, niveles de tensión) de las
conexiones físicas.
 Las unidades de información que considera
son bits, y trata de la transmisión de
cadenas de bits en el canal de
comunicación (pares trenzados de cobre,
cable coaxial, radio, infrarojos, Wifi, fibra
óptica), si el emisor envía un 0 , al
receptor debe de llegar un 0.
