1. El ResistorClase para el IPD - 2009

2. ¿Qué es un resistor?

3. El resistor es…Un componente pasivo eléctrico electrónico de dos terminales que se opone al flujo de corriente eléctrica y produce una caída de voltaje en sus terminales en concordancia con la Ley de Ohm.

4. AprenderemosConocer el resistorIdentificar el valor de la resistenciaSabremos cómo medir la resistenciaAprenderemos a calcular la resistencia de un circuito

5. Conociendo el resistor

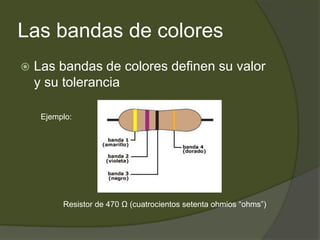

6. Las bandas de coloresLas bandas de colores definen su valor y su toleranciaEjemplo:Resistor de 470 Ω (cuatrocientos setenta ohmios “ohms”)

7. A practicar… (práctica #1)Usando la tabla de colores, identifica el valor de los tres resistores que se te proporcionaron y anótalos en la hoja de práctica

8. Medida del valor realPor lo general el valor de un resistor no es exacto, debido a su tolerancia de error en la fabricación, por esto es aconsejable, medir su verdadero valor antes de incluirlo en un circuito.Para medir un resistor se usa un instrumento denominado ohmímetro, que generalmente viene integrado en un instrumento que hace varios tipos de mediciones eléctricas, el multímetro.

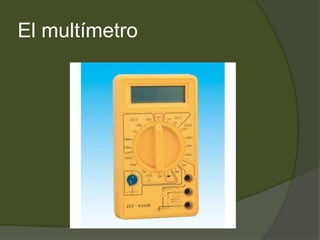

9. El multímetro

10. Procedimiento para usar el multímetroAjustar el multímetro en la grandeza que se desea medir.Considerar la escala de mediciónEntrar en contacto con el objeto de la medición con las puntas de prueba y asegurarse que exista un buen contactoLeer el valor medido en el display

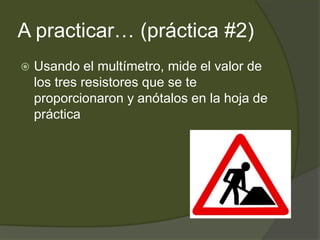

11. A practicar… (práctica #2)Usando el multímetro, mide el valor de los tres resistores que se te proporcionaron y anótalos en la hoja de práctica

12. La resistencia dentro de un circuitoTambién podemos obtener el valor de un resistor de una forma indirecta, en situaciones donde el resistor se encuentra dentro de un circuito como aparece en la figura abajoMultímetroResistorFuente de poder

13. Obtención de la medidaEn esta situación, la medida de obtiene mediante la Ley de Ohm donde relaciona el voltaje (V), la corriente (I) y la resistencia (R) de la siguiente forma:MultímetroLEY DE OHMResistorFuente de poder

14. A practicar… (práctica #3)Ajusta una salida de 5 Volts en la fuente de poder, conecta el resistor 1 en la forma como aparece en la figura anterior, mide la corriente que pasa por el circuito y calcula el valor del resistor usando la ley de Ohm y anótalo en la hoja de práctica.

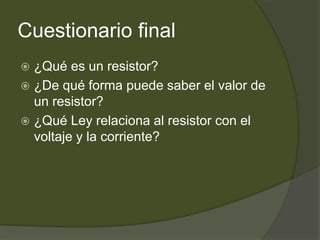

15. Cuestionario final¿Qué es un resistor?¿De qué forma puede saber el valor de un resistor?¿Qué Ley relaciona al resistor con el voltaje y la corriente?
