2 resistencia
Este documento trata sobre resistencias en circuitos eléctricos de corriente continua. Explica que las resistencias se oponen al paso de la corriente y generan pérdidas en forma de calor. Describe los tipos de resistencias, incluyendo fijas y variables, y cómo medir sus valores usando el código de colores. El objetivo es comprender el papel de la resistencia en circuitos eléctricos.
Más contenido relacionado
2 resistencia
- 1. Instituto Profesional deChile Técnico en Automatización y Control Industrial Técnico en Electricidad y Electrónica Sede Rancagua César Fuenzalida RESISTENCIAS CIRCUITOS ELÉCTRICOS DE CORRIENTE CONTINUA
- 2. INTRODUCCIÓN Generalmente en todoslos circuitos existe una resistencia que se opone al paso de la corriente, generando una perdida en forma de calor, por ende, un consumo. Algunas veces está resistencia no se encuentra sola, viene acompañada de otras vecinas con distinta oposición al paso de la corriente (algunas más y otras menos) y en diferentes configuraciones: serie, paralelo o mixto. En esta ocasión analizaremos la teoría detrás de todos estos fenómenos físicos, para comprenderlos y dominarlos.
- 3. Objetivo General: - Comprenderel papel que juega la resistencia en los circuitos. Objetivos Específicos: - Reconocer las Resistencias, simbología normalizada y características eléctricas. - Código de colores de las resistencias. - Tipos de resistencias.
- 4. ¿QUÉ SON LASRESISTENCIAS? Son de los elementos pasivos mas simples utilizados en los circuitos, y como dice su nombre, ofrece oposición al paso de la corriente eléctrica. Es usada por varios aparatos para transformar la energía eléctrica en energía calorífica.
- 5. UNIDAD DE MEDIDA Comolos valores de las resistencias están comprendidos entre menos de un ohm hasta millones de ohm, utilizaremos notación científica para representarlas más fácilmente. Para resolver el problema, se utilizan los términos kilo y mega (k y M) para indicar los múltiplos de miles y millones. La k significa mil unidades y equivale al múltiplo 〖10〗^3. La M significa un millón de unidades y equivale al múltiplo 〖10〗^6. Así en vez de escribir 22.000 Ω escribiremos 22 kΩ, y en vez de escribir 5.600.000 Ω escribiremos 5,6 MΩ
- 6.

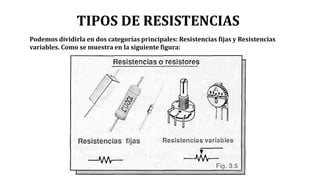

- 7. TIPOS DE RESISTENCIAS Podemosdividirla en dos categorías principales: Resistencias fijas y Resistencias variables. Como se muestra en la siguiente figura:
- 8. TIPOS DE RESISTENCIAS ResistenciasFijas Carbón (bajas potencias) Aglomeradas Capa o Película Alambre (altas potencias)
- 9.
- 10.
- 11.
- 12.

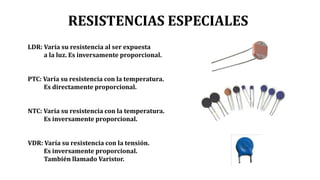

- 13. RESISTENCIAS ESPECIALES LDR: Varíasu resistencia al ser expuesta a la luz. Es inversamente proporcional. PTC: Varía su resistencia con la temperatura. Es directamente proporcional. NTC: Varía su resistencia con la temperatura. Es inversamente proporcional. VDR: Varía su resistencia con la tensión. Es inversamente proporcional. También llamado Varistor.
- 14.

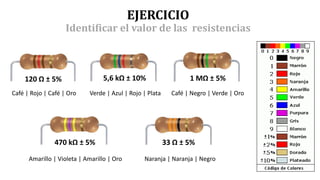

- 15. EJERCICIO Identificar el valorde las resistencias 120 Ω ± 5% 5,6 kΩ ± 10% 1 MΩ ± 5% 470 kΩ ± 5% 33 Ω ± 5% Café | Rojo | Café | Oro Verde | Azul | Rojo | Plata Café | Negro | Verde | Oro Amarillo | Violeta | Amarillo | Oro Naranja | Naranja | Negro
