UNIVERSIDAD NACIONAL DE CHIMBORAZO
CARRERA DE INGENIERÍA ELECTRÓNICA Y TELECOMUNICACIONES
Asignatura:
CIRCUITOS BÁSICOS Y
LAB.
Docente:
CÉSAR A. PALACIOS A.
Práctica N0
:
UNO
Tema:
COMPONENTES DEL
CIRCUITO ELÉCTRICO E
INSTRUMENTOS DE
MEDICIÓN
N0
de horas:
2 Fecha:
25/10/2018
Integrantes: Darwin Armijos
Roberto Calderón
Damián Molina
Daniel Labre
Objetivos de la práctica:
 Reconocer los elementos que conforman un
circuito eléctrico y los dispositivos usados
en el laboratorio.
 Aprender el manejo del multímetro, para
medir resistencias, intensidad de corriente y
voltaje.
Equipos y/o materiales:
- Resistores: 100, 300, 600, 1000, 1200 Ohm.
- Protoboard
- Cables
- Multímetro
Resultado de aprendizaje:
 Identificar cada uno de los elementos que componen un circuito eléctrico.
 Aplica lo aprendido en clase para armar circuitos en el protoboard.
 Realiza mediciones de voltaje, corriente y resistencia.
Fundamento Teóricos:
Prefijos.
En la anotación de la ingeniería, la potencia de diez se especifica la asignación de
prefijos y símbolos, como se muestra en la tabla a continuación, los cuales permiten
reconocer fácilmente la potencia de diez y proporcionar un mejor canal de comunicación
entre especialistas de tecnología (tippens, 2006).
Factores de Multiplicación Prefijo de SI Símbolo del SI
1'000.000'000.000 = 10 12
tera T
1.000'000.000 = 10 9
giga G
1'000.000 = 10 6
mega M
1.000 = 10 3
kilo k

0.001 = 10 -3
mili m
0.000 001 = 10 -6
micro μ
0.000 000 001 = 10 -9
nano n
0.000 000 000 001 = 10 -12
pico p
Este es un ejemplo del uso de los prefijos en la vida real. 1'000.000 ohms = 1 x 106 ohms
= 1 megaohm (MΩ)
Magnitudes en electricidad y electrónica
Magnitud SímboloUnidad SímboloFórmula
Carga c Colombio c
Tensión V Voltio V V = I x R
Intensidad I Amperio A I = V / R
Resistencia R Ohmio Ω R = V / I
Potencia P Vatio W P = V x I
Energía E Vatio por hora w x h E = P x t
Qué son los Resistores
Son componentes electrónicos que tienen la propiedad de presentar oposición al paso de
la corriente eléctrica. La unidad en la que mide esta característica es el Ohmio y se
representa con la letra griega Omega (Ω) (Txelo Vasquez, 2004).
Los símbolos eléctricos que las representan son:
Porqué se da este fenómeno
Es la propiedad de oponerse al paso de la corriente. La poseen todos los materiales en
mayor o menor grado. El valor de las resistencias eléctricas, viene determinada por tres
factores:
el tipo de material (resistividad ’r’)
la sección transversal ’s’, y
la longitud ’l’,
Características de los Resistores
Las características más importantes de los resistores, son:
Valor nominal: Es el valor en Ohm que posee. Este valor
puede venir impreso o en código de colores.
Tolerancia: Es el error máximo con el que se fabrica la

resistencia. Esta tolerancia puede ser de +-5% y +-10%, por lo general.
Potencia máxima: Es la mayor potencia que será capaz de disipar sin quemarse. (Txelo
Vasquez, 2004).
Resistencias en serie
Decimos que dos resistencias están en serie cuando la entrada de una está conectada a la
salida de la otra.
En un circuito serie puramente resistivo la corriente que circula por cada resistencia es la
misma, eso produce que total a la que se tiene que enfrentar la corriente para circular es
la suma de todas las resistencias, con lo cual la resistencia equivalente de un circuito
serie es la suma de todas las resistencias (Circuitos Electricos Y Electrónicos, 2012).
Cálculo de resistencias en serie equivalentes.
Para calcular la resistencia en serie equivalente solo tenemos que realizar la suma de
todos los resistores que forman parte de la rama serie.
Resistencias en paralelo.
Decimos que dos resistencias están en paralelo cuando los terminales de salida están
unidos entre si al igual que los terminales de entrada.

Cálculo de resistencias en paralelo equivalente
El circuito se puede reemplazar por un único resistor, de esta manera reducimos el costo
del circuito y la cantidad de componentes necesarios.
Para calcular la resistencia equivalente tenemos que hacer el siguiente cálculo de las
figuras esto es posible gracias a que en conexiones en paralelo la tensión entre sus
terminales es la misma y mediante la ley de ohm se puede establecer esta relación
(Circuitos Electricos Y Electrónicos, 2012).
La suma de las inversas de cada resistor en paralelo da como resultado la inversa de la resistencia
equivalente, para finalmente encontrar el valor de la resistencia equivalente tenemos que
despegar RE.
Multímetro
El multímetro consiste en la unión de tres herramientas de medición (voltímetro, amperímetro y
ohmímetro) en uno. Este instrumento múltiple permite medir voltajes de corrientes alternas (CA),
de corrientes directas (DC), resistencia, continuidad, temperatura,capacitancia, transistores, etc.
Cómo usar un multímetro
En primer lugar siempre debe saber qué es lo que va a medir, para de esta forma
posicionar el conmutador en una forma u otra.
El aparato cuenta con dos terminales cuyas polaridades se caracterizan por
colores: Negro (-)y Rojo (+).
Podemos encontrar principalmente cuatro tipos de mediciones.
1. AC V. Que es usada para las mediciones de tensiones de corriente alterna con
expresión en voltios.
2. DC V. Para mediciones de tensiones de una corriente continua que se expresa en
voltios.
3. DC A. Para tensiones de corriente continua que se expresa en el aparato en
miliamperios.
4. Ohmios. Son usados para medir resistencias eléctricas y comprobar la
continuidad en circuitos (htt3).

Procedimiento:
1. Se determinó el valor de cada uno de los resistores de acuerdo al código de colores. Y se
procedió anotar los colores en orden y el valor nominal en la tabla1.
Tabla 1
Cantidad Colores Valor 
1 Café,negro,cafe 100
3 Café,negro,cafe 300
3 P2(café , negro ,rojo) 1s(Café,negro,café) 600
1 café , negro ,rojo 1000
1 café , rojo ,rojo 1200
2. Colocado en el protoboard los resistores se procedió a medir la resistencia de cada uno.
Anotando los valores en la tabla 2.
Tabla 2
Colores
Valor
medido
Café,negro,cafe 97,6
Café,negro,cafe 293
P2(café , negro ,rojo) 1s(Café,negro,café) 589
café , negro ,rojo 985
café , rojo ,rojo 1,172
3. Con ayuda del multímetro y la fuente de voltaje se procedió a medir cada una de las salidas
de voltaje que proporcionaba la fuente. Anotando los resultados en la hoja de trabajo.
Formulas usadas
V= I*R
Circuito ( Ω) Voltaje(V) Amperímetro(A)
R= 100 5 V 49,9 mA
R= 300 5 V 16,9 mA
R= 600 5 V 8,4 mA
R= 1k 5 V 4,99 mA
R= 1,2k 5 V 4,9 mA

4. Armando y simulando el circuito presentado en la gráfica de la guía de prácticas se
determinó los valores de voltaje y de corriente. Detallando para cada uno de los valores de
resistores solicitados. Anotado los valores medidos en la hoja de trabajo.

5. Realice la gráfica de Corriente vs Voltaje para cada uno de los valores de resistor en el paso
4.

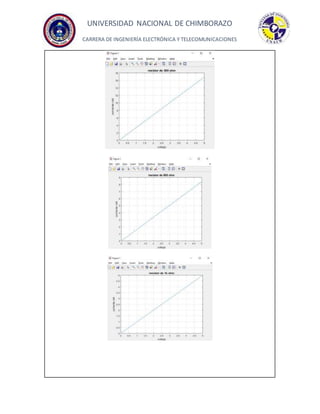

6. Utilizando MATLAB obtenga la gráfica I-V del circuito.

Análisis de Resultados:
PARA LA RESISTENCIA DE 100 Ω
𝑣 = 𝐼𝑅
𝐼 =
𝑉
𝑅
𝐼 =
5𝑣
100Ω
𝐼 = 0.05 𝐴
𝐼 = 50 𝑚𝐴
𝐼 =
𝑉
𝑅
𝐼 =
5𝑣
1000Ω
𝐼 = 5 𝑚𝐴
𝑣 = 𝐼𝑅
𝐼 =
𝑉
𝑅
𝐼 =
5𝑣
300Ω
𝐼 = 0.016 𝐴
𝐼 = 16 𝑚𝐴
𝑣 = 𝐼𝑅
𝐼 =
𝑉
𝑅
𝐼 =
5𝑣
1200Ω
𝐼 = 4.16 𝑚𝐴
𝑣 = 𝐼𝑅
𝐼 =
𝑉
𝑅
𝐼 =
5𝑣
600Ω
𝐼 = 8.33 𝑚𝐴

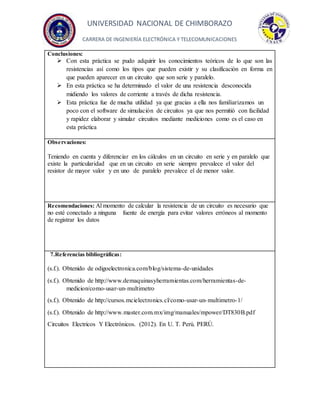

Conclusiones:
 Con esta práctica se pudo adquirir los conocimientos teóricos de lo que son las
resistencias así como los tipos que pueden existir y su clasificación en forma en
que pueden aparecer en un circuito que son serie y paralelo.
 En esta práctica se ha determinado el valor de una resistencia desconocida
midiendo los valores de corriente a través de dicha resistencia.
 Esta práctica fue de mucha utilidad ya que gracias a ella nos familiarizamos un
poco con el software de simulación de circuitos ya que nos permitió con facilidad
y rapidez elaborar y simular circuitos mediante mediciones como es el caso en
esta práctica
Observaciones:
Teniendo en cuenta y diferenciar en los cálculos en un circuito en serie y en paralelo que
existe la particularidad que en un circuito en serie siempre prevalece el valor del
resistor de mayor valor y en uno de paralelo prevalece el de menor valor.
Recomendaciones: Al momento de calcular la resistencia de un circuito es necesario que
no esté conectado a ninguna fuente de energía para evitar valores erróneos al momento
de registrar los datos
7.Referencias bibliográficas:
(s.f.). Obtenido de odigoelectronica.com/blog/sistema-de-unidades
(s.f.). Obtenido de http://www.demaquinasyherramientas.com/herramientas-de-
medicion/como-usar-un-multimetro
(s.f.). Obtenido de http://cursos.mcielectronics.cl/como-usar-un-multimetro-1/
(s.f.). Obtenido de http://www.master.com.mx/img/manuales/mpower/DT830B.pdf
Circuitos Electricos Y Electrónicos. (2012). En U. T. Perú. PERÚ.

Anexos:

ANEXOS:
Ing. Daniel García Ing. César Palacios
Técnico de Laboratorio Docente de la Carrera
