Un circuito eléctrico consta de generadores o acumuladores, conductores, receptores y elementos de control y protección que permiten la circulación de electrones. Los componentes principales incluyen generadores, conductores, receptores, elementos de control como interruptores y elementos de protección como fusibles.

1. Electricidad

2. El circuito eléctrico

3. Un circuito eléctrico es un conjunto de elementos
que, unidos convenientemente entre sí, permiten la
circulación de electrones (electricidad).
El circuito eléctrico
Componentes:
Generadores y/o
acumuladores.
Conductores.
Receptores.
Elementos de control.
Elementos de protección.

4. El circuito eléctrico
Componentes:
Generadores y/o acumuladores.
Conductores.
Receptores.
Elementos de control.
Elementos de protección.

5. GENERADORES Y ACUMULADORES
Un generador es aquel elemento a partir del cual se
genera corriente eléctrica (alternador, dinamo, etc.).
Un acumulador es aquel elemento donde
almacenamos electricidad (pila, batería, etc.).
El circuito eléctrico

6. CONDUCTORES Y AISLANTES
Denominamos conductores a aquellos materiales
que dejan pasar la corriente eléctrica con facilidad o
que ofrecen poca resistencia a su paso (cobre, plata,
aluminio, etc.)
Denominamos aislantes a aquellos materiales que no
dejan pasar o que permiten el paso de poca
corriente eléctrica (mica, porcelanas, vidrio,etc).
El circuito eléctrico

7. RECEPTORES
Son aquellos elementos que reciben la corriente
eléctrica y la transforman en algo útil, bien sea en
luz (bombillas), calor (resistencias), movimiento
(motores), sonido (timbre), etc.
El circuito eléctrico

8. ELEMENTOS DE MANIOBRA
Son aquellos elementos que se intercalan en el
circuito para abrir o cerrar el paso de la corriente
según sea preciso.
Los elementos de maniobra más conocidos son:
- Interruptores
- Pulsadores
- Conmutadores
- Conmutadores de cruce
El circuito eléctrico

9. ELEMENTOS DE PROTECCION
Son aquellos elementos que se intercalan en el circuito para
proteger toda la instalación de posibles sobrecargas por
establecer contacto directo entre los conductores (cortocircuito)
y también para proteger a las personas de posibles accidentes.
El circuito eléctrico
Los elementos de protección más conocidos
son:
•Fusibles.
•Automáticos (magnéticos y magnetotérmicos)
•Diferenciales.

10. El circuito eléctrico
Resistencia.
Voltaje.
Intensidad.
MAGNITUDES FUNDAMENTALES
Las magnitudes fundamentales de los circuitos eléctricos
son:

11. La resistencia eléctrica es la mayor o menor facilidad que
ofrece un elemento para transportar la corriente eléctrica.
La resistencia eléctrica representa la oposición que
presenta un conductor para que a su través circule una
corriente eléctrica. Dicho de otra manera, la resistencia
eléctrica es la oposición que presenta un material a que los
electrones pasen a su través.
La resistencia eléctrica se representa con la letra R y se
mide en ohmios ().
La resistencia

12. La resistencia
La resistencia eléctrica es una propiedad que
depende del material. Según el valor de la
resistividad, y por tanto su comportamiento con
respecto a la electricidad, los materiales se pueden
clasificar en:
Materiales conductores.
Materiales semiconductores.
Materiales aislantes.

13. Materiales conductores
Tienen una resistividad de hasta 210-6 m. En este
grupo están los metales. Estos materiales se utilizan (los
de menor resistividad) para hacer hilos y cables
conductores, así como elementos eléctricos
(transformadores, motores, generadores, etc). Se utiliza
mucho el cobre y el aluminio. También son buenos
conductores del calor.
La resistencia

14. Materiales semiconductores
Tienen una resistividad entre 1 y 10000 m. En este
grupo se encuentran principalmente el germanio y el
silicio. Estos materiales son de gran importancia, sobre
todo el silicio, ya que es la base para la fabricación de los
componentes electrónicos.
La resistencia

15. Materiales aislantes
También denominados dieléctricos. Tienen una
resistividad mayor que 1015 m. Estos materiales no
permiten el paso de la electricidad. Se utilizan pues como
recubrimiento de cables y en estructuras de dispositivos
eléctricos. Los más utilizados son los plásticos.
La resistencia

16. Resistencias en serie:
R = R1 + R2 + ... + RN
Resistencias en paralelo:
1 1 1 1
----- = ----- + ----- + ··· + -----
R R1 R2 RN
Asociación mixta
Asociación de resistencias

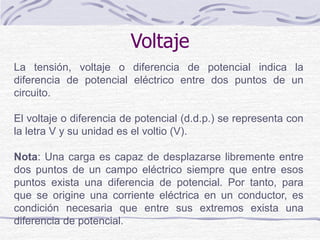

17. La tensión, voltaje o diferencia de potencial indica la
diferencia de potencial eléctrico entre dos puntos de un
circuito.
El voltaje o diferencia de potencial (d.d.p.) se representa con
la letra V y su unidad es el voltio (V).
Nota: Una carga es capaz de desplazarse libremente entre
dos puntos de un campo eléctrico siempre que entre esos
puntos exista una diferencia de potencial. Por tanto, para
que se origine una corriente eléctrica en un conductor, es
condición necesaria que entre sus extremos exista una
diferencia de potencial.
Voltaje

18. La intensidad (I) de corriente eléctrica representa la
cantidad de carga eléctrica que atraviesa la sección de un
conductor en la unidad de tiempo.
I = Q / t
La intensidad se representa por la letra I y su unidad es el
amperio, que se representa con la letra A y que equivale a 1
culombio / 1 segundo.
1A = 1C / 1s
La intensidad (I)

19. La Ley de Ohm se puede enunciar de la siguiente manera:
La intensidad de corriente eléctrica que atraviesa un
conductor es directamente proporcional a la diferencia de
potencial o voltaje entre sus extremos e inversamente
proporcional a la resistencia del conductor.
I = V / R
La ley de Ohm

20. Matemáticamente, la ley de Ohm se puede expresar mediante la
ecuación:
I = V / R
donde :
I = Intensidad en amperios (A)
V = Voltaje o d.d.p. en voltios (V)
R = Resistencia en ohmios ()
La anterior ecuación también se puede expresar de las siguientes
maneras:
V = R · I R = V / I
Nota: La Ley de Ohm nos permite relacionar las tres magnitudes
fundamentales de un circuito eléctrico (intensidad, voltaje y resistencia)
de manera que conociendo dos de ellas, podemos calcular la tercera.
La ley de Ohm

21. Interruptores
Control de circuitos

22. Interruptores (Símbolos)
Control de circuitos

23. Interruptor UPUD
Control de circuitos

24. Interruptor UPDD
Control de circuitos

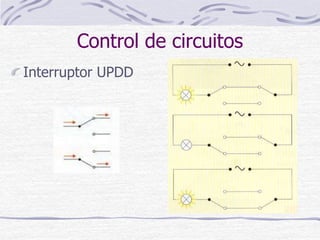

25. Control de circuitos
Interruptor UPDD

26. Control de circuitos
Interruptor DPDD
