Electroneumática
El documento trata sobre señales eléctricas y neumáticas. Explica que una señal transmite información y puede ser analógica o digital. Describe componentes como electroválvulas, relevadores y temporizadores y sus usos en circuitos de control. Finalmente, presenta ejemplos prácticos de aplicación de señales en sistemas de control neumático.
Más contenido relacionado
Electroneumática
- 1.
- 2. ¿QUE ES UNASEÑAL? •Es una información representada por un valor o por la evolución del valor de una magnitud física ¿QUE PROPOSITO TIENE UNA SEÑAL? •Emitir una orden para indicar un estado o situación de algún sistema
- 3. TIPOS DE SEÑALES 3 •Señales se clasifican en: • Analógicas: • Discretas:
- 4. ANALOGICAS 4 - 1 0.1 - 5 .1 - 0 .1 4 .9 9 .9 0 0.03 0.06 0.09 0.12 0.15 0.17 0.2 0.23 0.26 0.29 0.32 0.35 0.38 0.41 0.44 0.46 0.49 0.52 0.55 0.58 0.61 0.64 0.67 0.7 0.73 0.75 0.78 0.81 0.84 0.87 0.9 0.93 0.96 0.99
- 5.
- 6. DIGITALES (Discretas) 6 0 1 tt1 t2 t3 Laseñal binaria es una señal discontinua (0=Inactivo 1=Activo). Es más fácil manejar sólo 2 valores (0 ó 1, 0V ó 24V, No ó Sí, Apagado ó Encendido).
- 7.
- 8. ¿QUE ES CONTROL? 8 ¿QUEES POTENCIA? Manejo en forma predeterminada de las señales de salida, en función de las señales de entrada (referencia y retroalimentación) y la lógica del sistema la etapa donde se realiza el trabajo de acuerdo con las señales de salida de la etapa de control
- 9. SIMBOLOGÍA DE CIRCUITOSELECTRICOS NORMALIZADOS EUROPEA AMERICANA CONTACTO NORMALMENTE CERRADO (N.C) CONTACTO NORMALMENTE ABIERTO (N.A) Norma ISO 1219 DIN 1219
- 10. ACCIONAMIENTOS: EUROPEA AMERICANA BOTON PULSADOR BOTON ENCLAVADO RODILLO SIMBOLOGÍADE CIRCUITOS ELECTRICOS NORMALIZADOS
- 11. EUROPEA AMERICANA POR PRESIÓN PORTIEMPO BOBINA SIMBOLOGÍA DE CIRCUITOS ELECTRICOS NORMALIZADOS
- 12. EUROPEA AMERICANA CONTACTO DE RELEVADOR LAMPARA SOLENOIDE SIMBOLOGÍADE CIRCUITOS ELECTRICOS NORMALIZADOS
- 13. SIMBOLOGIA 13 EUROPEA AMERICANA GRUPO DE CONTACTOS NORMALMENTECERRADOS (N.C) GRUPO DE CONTACTOS NORMALMENTE ABIERTOS (N.A) GRUPO DE CONTACTOS ABIERTOS Y CERRADOS 12 22 32 42 11 21 31 41 14 24 34 44 13 23 33 43 14 24 32 42 13 23 31 41
- 14. SENSOR DE CONTACTO 14 SENSORDE FINAL DE CARRERA Permite manejar señales de mayor magnitud que los sensores electrónicos Necesariamente deben ser accionados por el actuador Son más suceptibles de falla mecánica
- 15. SIMBOLOGIA 15 EUROPEA AMERICANA FUENTE DEALIMENTACIÓN REFERENCIA DE LA ALIMENTACIÓN INDICADOR DE AUDIO +24 V +24 V 0 V
- 16. SIMBOLOGIA 16 EUROPEA AMERICANA INDICADOR LUMINOSO (LAMPARA) SOLENOIDEDE UNA ELECTROVÁLVULA BOBINA DE CONTROL
- 17. REPRESENTACIÓN DIAGRAMA DECONTROL • Americano
- 18. NOMENCLATURA: Americano • PB-# ----Push Btton • CR-# ---- Bobina - Contacto • LSW-# -- Limit swicht • SOL-# -- Solenoide. • L-# ----- Lámpara • T-# ----- Timer
- 19.
- 20. NOMENCLATURA: • Europeo: • S#---- Accionamiento con contacto físico • B# ---- Accionamiento sin contacto físico. • K# ---- Bobina – Contacto • Y# ---- Solenoide • T# ---- Tiempo • H# ---- Lámpara • C# --- Contador
- 21. FUNCIONES LOGICAS 21 •FUNCIÓN IDENTIDAD Tablade verdad ENTRADA (S1) SALIDA (X) 0 0 1 1
- 22.
- 23.
- 24. FUNCIONES LOGICAS 24 •FUNCIÓN NEGADA Tablade verdad ENTRADA (S1) SALIDA (X) 0 1 1 0
- 25.
- 26.
- 27. FUNCIONES LOGICAS 27 •FUNCIÓN “Y”; “AND” o “SIMULTANEIDAD” Tabla de verdad ENTRADA (S1) SALIDA (L1) 0 0 1 0 ENTRADA (S2) 0 0 1 11 1 0 0
- 28.
- 29.
- 30. FUNCIONES LOGICAS 30 •FUNCIÓN “O”; “OR” o “SELECTORA DE CIRCUITO” Tabla de verdad ENTRADA (S1) SALIDA (X) 0 0 1 1 ENTRADA (S2) 0 0 1 11 1 0 1
- 31.
- 32.
- 33.
- 34. BOBINAS 34 CARACTERISTICAS Aumento de flujo magnético Núcleode hierro concentra las líneas de flujo mag. Creando un electroimán Accionamiento de mecanismos

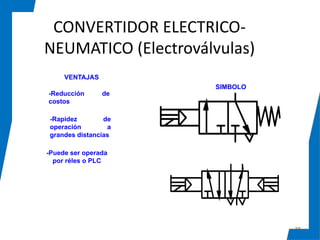

- 35. CONVERTIDOR ELECTRICO- NEUMATICO (Electroválvulas) 35 VENTAJAS -Reducciónde costos -Rapidez de operación a grandes distancias -Puede ser operada por réles o PLC SIMBOLO
- 36.
- 37. VALVULAS CON SERVOPILOTAJE Seutilizan para reducir al mínimo el tamaño de los electroimanes, contienen válvulas de mando indirecto, que se componen de dos válvulas: una válvula electromagnética y una válvula principal de mando neumático.
- 38. Por medio undispositivo clasificador deben transferirse unas piezas desde un camino de rodillos a otro. Accionando un pulsador de marcha, el vástago de un cilindro de simple efecto empuja una pieza de un camino de rodillos. Al soltar el pulsador el vástago retrocede a su posición retraída. Val. Monoestable MANDO DIRECTO
- 39. Ensamble Suministros deenergía Puesta en marcha MANDO DIRECTO
- 40. MANDO DIRECTO BIESTABLE 40 CIRCUITO EUROPEO Alaccionar S2 se activa Y2 y la válvula cambia de estado mandando el retroceso del pistón Al accionar S1 se activa Y1 y la válvula cambia de estado mandando el avance del pistón no es necesario que este accionado S1 +24V 0V S1 v=0 A Y2 Y1 Y2 S2 Y1

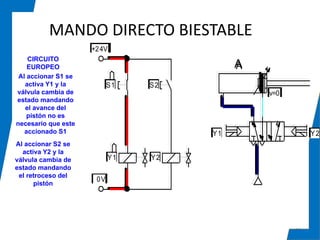

- 41. MANDO DIRECTO BIESTABLE 41 CIRCUITO EUROPEO Alaccionar S2 se activa Y2 y la válvula cambia de estado mandando el retroceso del pistón Al accionar S1 se activa Y1 y la válvula cambia de estado mandando el avance del pistón no es necesario que este accionado S1 +24V 0V S1 v=0 A Y2 Y1 Y2 S2 Y1
- 42. RELEVADOR 42 Características Electroimán Contactos abiertos, cerrados o ambos Manejode tensiones diferentes tanto en bobina como en contactos

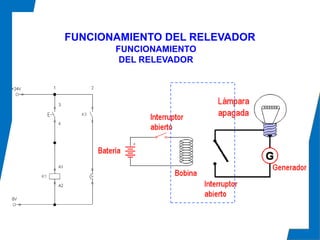

- 43.
- 44.
- 45. CARACTERÍSTICAS Grupo de contactos abiertoso cerrados o ambos. Manejo de tensiones diferentes tanto en bobina como en contactos. K1 K1 K1 K1 K1

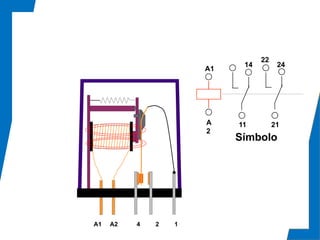

- 46. Bobina Conexiones de bobina Contactos Conexiones decontactos Resorte de reposicionamien to Cubierta Símbolo A1 A2 11 1 2 1 4 21 2 2 2 4Armadura
- 47.
- 48.
- 49.
- 50.
- 51.

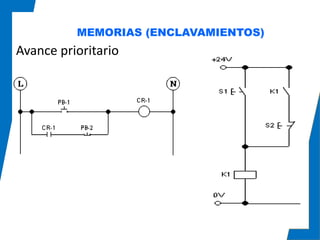

- 52.
- 53. MANDO INDIRECTO 53 Utilizando undispositivo de cizalla deben cortarse unas hojas de papel a medida. Al presionar dos pulsadores la hoja de corte avanza y cizalla el papel. Al liberar uno cualquiera de los dos pulsadores la cuchilla regresa a su posición de partida. Val. biestable

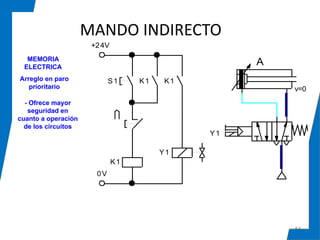

- 54. MANDO INDIRECTO 54 MEMORIA ELECTRICA Arreglo enparo prioritario - Ofrece mayor seguridad en cuanto a operación de los circuitos +24V 0V S1 v=0 A Y1 Y1 K1 K1K1
- 55.
- 56. Control de unapuerta deslizante Diseñar el diagrama electro neumatico para controlar una puerta que separa a 2 salones. El accionamiento es por medio de 2 botones con enclavamiento mecánico (1 en cada salón). El actuador es de doble efecto y la electroválvula es monoestable. Es posible abrir o cerrar la puerta desde cualquier salón.

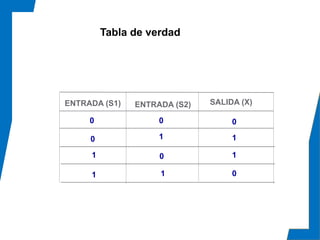

- 57. ENTRADA (S1) SALIDA(X) 0 0 0 1 ENTRADA (S2) 1 1 1 01 0 0 1 Tabla de verdad
- 58. Debe descargarse materiala granel de una tolva, al accionar uno de dos pulsadores la tajadera de la tolva se abre, vaciando el material a granel, además enciende una lámpara verde. Al presionar otro pulsador la tajadera cierra de nuevo. EJERCICIO CONTROL DE UNA TOLVA a.) Utilizar válvula monoestable b.) Utilizar válvula biestable c.) Cambiar los dos pulsadores por un interruptor ON / OFF

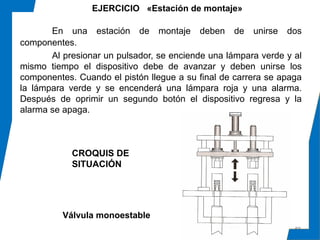

- 59. En una estaciónde montaje deben de unirse dos componentes. Al presionar un pulsador, se enciende una lámpara verde y al mismo tiempo el dispositivo debe de avanzar y deben unirse los componentes. Cuando el pistón llegue a su final de carrera se apaga la lámpara verde y se encenderá una lámpara roja y una alarma. Después de oprimir un segundo botón el dispositivo regresa y la alarma se apaga. 59 CROQUIS DE SITUACIÓN EJERCICIO «Estación de montaje» Válvula monoestable
- 60.
- 61. TEMPORIZADORES 61 RETRASO AL ENERGIZAR (ON DELAY) Elemento procesadorde señales SIMBOLO
- 62. TEMPORIZADORES 62 RETRASO AL ENERGIZAR Al accionarS1 -Los contactos del temporizador tardan el tiempo preestablecido en cambiar de estado -Siempre y cuando se mantenga presionado S1
- 63.

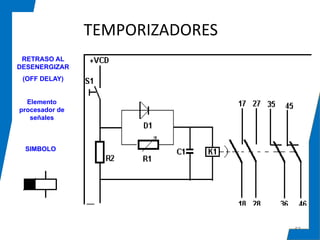

- 64. TEMPORIZADORES 64 RETRASO AL DESENERGIZAR Al accionarS1 momentaneamente -Los contactos del temporizador cambian de estado inmediatamente y tardan el tiempo preestablecido en regresar a su estado inicial -Siempre y cuando S1 se deje de presionar
