Cuaderno 3 neumática

Ángel D. González Álvarez
2013

2
Trabajo en grupo de 3 a 4 alumnos
MÉTODO DE TRABAJO PARA CADA EJERCICIO.
Tarea de cada Alumno
Fase 1 (fecha de inicio y final)
Con el ordenador , pasar el esquema al simulador
FluidSim y Simular el funcionamiento
Fase2
En el cuaderno pasa a limpio el esquema
Realizar una lista de los componentes necesarios
Dibuja en tu cuaderno el diagrama de fases
Fase 3
Realizar sobre el banco de pruebas el ejercicio
Realizar la prueba de funcionamiento
Describe el funcionamiento en tu cuaderno
Fase 4
Desmontar y Recoger (al final de cada clase todo
debe recogerse)
Presentar la documentación para calificar
Tiempo empleado:___________ horas
Tarea de Profesor
Verificar y firmar o sellar
Hoja de trabajo
Hoja de trabajo

Ejercicio 0.1 Ejercicio 0.2 Ejercicio 0.3 Ejercicio 0.4
Ejercicios de iniciación a la Neumática
Realiza estos ejercicios en el ordenador con un programa de simulación.
1. Copia el esquema en tu cuaderno
2. Numera los componentes
3. Dibuja el diagrama de estado
4. Escribe la relación de componentes
5. Explica el funcionamiento del circuito

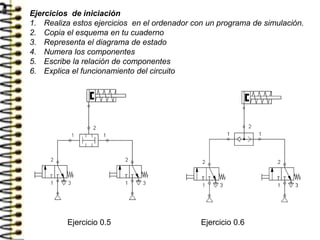

Ejercicio 0.5 Ejercicio 0.6
Ejercicios de iniciación
1. Realiza estos ejercicios en el ordenador con un programa de simulación.
3. Representa el diagrama de estado

Ejercicio 0.7 Ejercicio 0.8

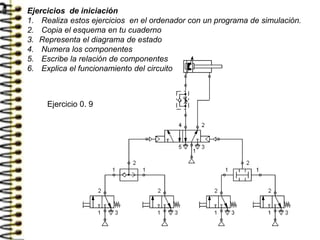

Ejercicio 0. 9

Ejercicio 0. 10

Ejercicio 0. 11

Ejercicio 0. 12

10
Trabajo en grupo de 3 alumnos
MÉTODO DE TRABAJO PARA CADA EJERCICIO.
Tarea de cada Alumno
Estudio del problema planteado
Realizar diagrama GRAFCET de la solución
Realizar un esquema en borrador
Con el ordenador , pasar el esquema al simulador
FluidSim y Simular el funcionamiento
Fase3
En el cuaderno pasa a limpio el esquema
Realizar una lista de los componentes necesarios
Dibuja en tu cuaderno el diagrama de fases
Fase 4
Realizar sobre el banco de pruebas el ejercicio
Realizar la prueba de funcionamiento
Describe el funcionamiento en tu cuaderno
Fase 5
Desmontar y Recoger (al final de cada clase todo
debe recogerse)
Presentar la documentación para calificar
Tiempo empleado:___________ horas
Tarea de Profesor
Fecha
Fecha
Calificar

Ejercicio 1
Con un dispositivo alimentador, deben aportarse piezas de aluminio a un
puesto de mecanización. Oprimiendo un pulsador, se desplaza hacia fuera
del vástago de un cilindra de simple efecto. Al soltar el pulsador retrocede
el vástago
Ejercicios de Neumática

Ejercicio 2
Accionando una válvula servopilotada con un pulsador, se separan y sitúan en
una segunda cinta transportadora, unas chapas troqueladas qua vienen en
posición invertida. La salida del vástago del cilindro de simple efecto1.0 tiene
una duración de 0.4 segundos. Si se libera el pulsador, el vástago se
desplaza a la posición trasera del final de carrera. En el mando se encuentran
montados dos manómetros

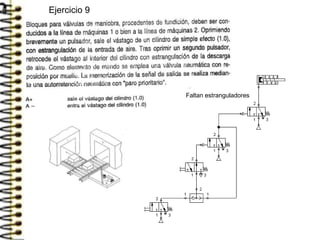

Ejercicio 9
Faltan estranguladores

27
Válvula de
presostato

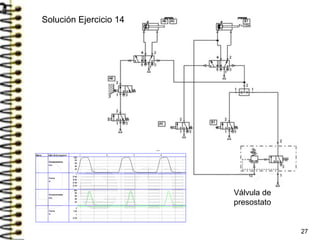

Solución Ejercicio 14

38
Ejercicio 20
Esquema incompleto

40
EJERCICIOS DE NEUMÁTICA
1.Diseñar el mando de un cilindro de simple efecto con una válvula 3/2 accionada por
pulsador y retorno por muelle. Incluir en el esquema un filtro con decantador de agua,
regulador de presión, secador, manómetro, y lubricador. El cilindro tiene las siguientes
características: fuerza opuesta, 200 N; fuerza máxima del resorte, 5 N; diámetro del
cilindro, 2,83 cm; diámetro del vástago, 2 cm. Calculad la presión menor del circuito para
que funcione.
2.Realizar el mando de un cilindro de simple efecto desde dos puntos, con válvulas 3/2,
accionadas por pulsador y retorno por muelle. Incluir en el esquema un filtro con
decantador de agua, regulador de presión, secador, manómetro y lubricador.
3.Realizar el mando de un cilindro de simple efecto de manera que el trabajador tenga que
utilizar las dos manos para el accionamiento. Incluir en el esquema un filtro con decantador
de agua, regulador de presión, secador, manómetro y lubricador.
4.Realizar el ejercicio 2 y 3 para un cilindro de doble efecto con regulación de velocidad de
salida.
5.Diseñar el mando de un cilindro de doble efecto con dos válvulas 3/2 accionadas por
pulsador y retorno por muelle, empleando una válvula de pilotaje para separar el mando de
la presión. Además, un cilindro de simple efecto, cuando el cilindro de doble efecto llegue al
final de carrera, deberá avanzar. El cilindro de simple efecto debe retroceder con el de
doble efecto.
6.Diseñar un circuito para conseguir que un cilindro de doble efecto ejecute continuamente
las carreras de avance y de retroceso. Debe existir un mando manual para iniciar y detener
el proceso.
7.Se dispone de una fuente de presión, de una unidad de mantenimiento, de una válvula
3/2, de un cilindro de doble efecto y de una válvula limitadora de presión. Diseñar un
circuito que permita regular la velocidad de salida del vástago. Dibujar el diagrama espacio-
fase.

41
EJERCICIOS DE NEUMÁTICA
8.-Diseñar un circuito neumático incluyendo los elementos
necesarios ( no utilizar finales de carrera), para que funcione
correctamente la conformadora de la figura. El mando se realiza
desde dos pulsadores de forma simultanea. El cilindro B saldrá
cuando el cilindro A tenga atrapada la pieza. Posteriormente
retrocederán ambos. A + B + A- B-
9.-Diseñar un circuito neumático, incluyendo los elementos
necesarios para que funcione correctamente la decapadora
de la figura. Las piezas deben estar sumergidas 1 minuto.
La alimentación de las piezas se realizará de forma manual,
al igual que la puesta en marcha de la decapadora.
Una vez realizado el ciclo de trabajo, permanecerá en reposo.
10.-Diseñar un circuito neumático, incluyendo los elementos necesarios para abrir la puerta
corredera de un garaje. La puerta permanecerá abierta 60 segundos, al cabo de los cuales
se cerrará. La puerta debe abrirse y cerrarse lentamente, y debe abrirse y cerrarse tanto
desde el interior como desde el exterior. Además existirá un detector de presencia de
personas o de coches que impedirá que la puerta se cierre si hay una persona o un coche
debajo de la puerta.
AB
11.-Diseñar un circuito neumático, incluyendo los elementos
necesarios para que funcione correctamente la esmeriladora de la
figura. Las piezas deben estar mecanizándose 2 minutos. La
alimentación de las piezas se realizará de forma manual. Una vez
realizado el ciclo de trabajo, permanecerá en reposo. El motor
neumático debe ponerse en marcha a mitad de recorrido del cilindro A.

42
12.-Realizar el ejercicio 11 de manera que la mitad del recorrido de A se realice a una
velocidad regulable, y la segunda mitad del recorrido se realice a una velocidad muy
pequeña.
13.-Diseñar un circuito neumático con un cilindro de doble efecto que cumpla las siguientes
especificaciones:
El cilindro debe ejecutar continuamente las carreras de avance y de retroceso.
El retroceso del cilindro se llevará a cabo 30 segundos después del avance.
El ciclo se ejecutará continuamente.
Debe existir un mando manual para iniciar y detener la ejecución del ciclo.
La presión de avance debe estar regulada a 300 KPa.
14.-Diseñar un circuito neumático para funcionar según la secuencia que se muestre en el
diagrama espacio-fase. Los distribuidores de los cilindros serán de 5 vías pilotadas
neumáticamente por ambos lados. La maniobra podrá ser desde 3 puntos diferentes
mediante válvulas de pulsador de 3 vías. Los captadores de señal serán de ruleta normal o
abatible, a excepción del que permite la transición desde el final de avance del A, hasta el
inicio de avance del B, que será un captador de célula de caída de presión.
Actuador
P
o
si
ci
ó
n
Fase
A
+
-
B +
-

43
15.-Realizar un circuito en ciclos continuo o no, dependiendo del pulsador elegido. El
circuito moverá tres cilindros de doble efecto con la secuencia siguiente: saldrá el cilindro
“A”, cuando llegue al final de su recorrido saldrá al cabo de un tiempo elegido el “B” y
cuando este llegue al final, saldrá el “C” también tras un tiempo determinado. La velocidad
de salida de cada cilindro será regulable. Cuando el tercer cilindro llegue al final del
recorrido retrocederán los tres cilindros a velocidad rápida y a la vez.
16.-Con un montacargas neumático han de transportarse mercancías de la planta 1ª a la
2ª. El mando del ascensor se efectuará desde el exterior, bien desde abajo o desde arriba.
Pero las señales subir o bajar sólo pueden surtir efecto, si el ascensor se encuentra en
una de las posiciones finales y estando ambas puertas cerradas. Las puertas se
asegurarán adicionalmente mediante cilindros de bloqueo de manera, que una apertura
sólo pueda tener lugar estando alcanzada la posición final respectiva. Con fallo de la
energía han de quedar desbloqueadas ambas puertas y quedar el ascensor inmovilizado
en la planta superior por medio de otro cilindro, si es que en el momento del fallo de la
energía se encuentra allí.

44

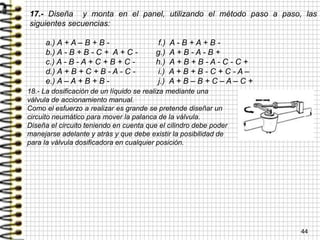

17.- Diseña y monta en el panel, utilizando el método paso a paso, las
siguientes secuencias:
a.) A + A – B + B - f.) A - B + A + B -
b.) A - B + B - C + A + C - g.) A + B - A - B +
c.) A - B - A + C + B + C - h.) A + B + B - A - C - C +
d.) A + B + C + B - A - C - i.) A + B + B - C + C - A –
e.) A – A + B + B - j.) A + B – B + C – A – C +
18.- La dosificación de un líquido se realiza mediante una
válvula de accionamiento manual.
Como el esfuerzo a realizar es grande se pretende diseñar un
circuito neumático para mover la palanca de la válvula.
Diseña el circuito teniendo en cuenta que el cilindro debe poder
manejarse adelante y atrás y que debe existir la posibilidad de
para la válvula dosificadora en cualquier posición.

45

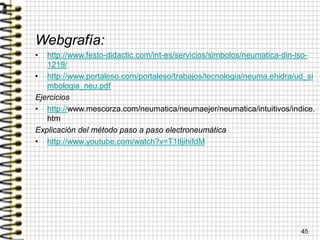

Webgrafía:
• http://www.festo-didactic.com/int-es/servicios/simbolos/neumatica-din-iso-
1219/
• http://www.portaleso.com/portaleso/trabajos/tecnologia/neuma.ehidra/ud_si
mbologia_neu.pdf
Ejercicios
• http://www.mescorza.com/neumatica/neumaejer/neumatica/intuitivos/indice.
htm
Explicación del método paso a paso electroneumática
• http://www.youtube.com/watch?v=T1tIjihifdM

Ejercicios de Electro Neumática

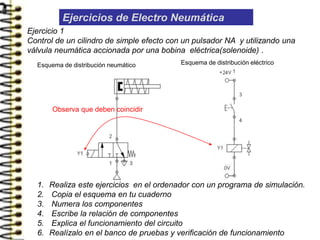

Ejercicio 1
Control de un cilindro de simple efecto con un pulsador NA y utilizando una
válvula neumática accionada por una bobina eléctrica(solenoide) .
Esquema de distribución neumático Esquema de distribución eléctrico
Observa que deben coincidir
1. Realiza este ejercicios en el ordenador con un programa de simulación.
6. Realízalo en el banco de pruebas y verificación de funcionamiento

Ejercicio 2
Control de un cilindro de doble efecto con un pulsadores NA y una válvula
neumática accionada por bobinas eléctricas (solenoide) .00
Esquema de distribución neumático Esquema de distribución eléctrico

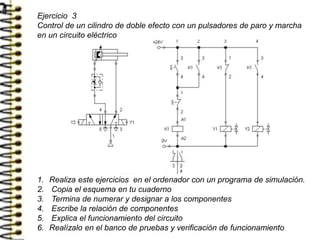

Ejercicio 3
Control de un cilindro de doble efecto con un pulsadores de paro y marcha
en un circuito eléctrico
3. Termina de numerar y designar a los componentes

Ejercicio 4
Ciclo continuo de trabajo, con control por pulsadores de paro y marcha en
un circuito eléctrico, utilizando Fc.

Ejercicio 5
Secuencia de trabajo, con control por pulsador de marcha en un circuito
eléctrico y válvulas 5/2 monoestables
5. Explica el funcionamiento del circuito y saca la secuencia de los cilindros

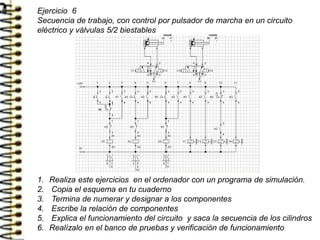

Ejercicio 6
Secuencia de trabajo, con control por pulsador de marcha en un circuito
eléctrico y válvulas 5/2 biestables
5. Explica el funcionamiento del circuito y saca la secuencia de los cilindros

Ejercicio 7

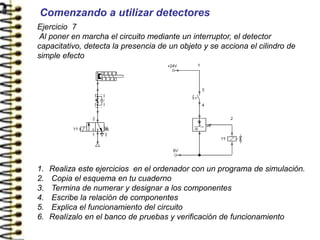

Al poner en marcha el circuito mediante un interruptor, el detector
capacitativo, detecta la presencia de un objeto y se acciona el cilindro de
simple efecto
Comenzando a utilizar detectores

Ejercicio 8
Ciclo continuo de trabajo, con control por pulsadores de paro y marcha en
un circuito eléctrico, utilizando detectores inductivo y capacitativo
