El documento presenta información sobre un proyecto de electrónica realizado por dos estudiantes, Natalia Salinas y Andrea Gómez, para el curso 10-03 en 2014 bajo la supervisión del docente Javier Hernández. Brevemente resume los orígenes de la electrónica y describe los componentes básicos de un sistema electrónico.

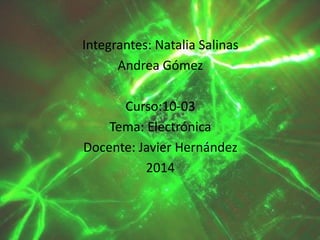

1. Integrantes: Natalia Salinas
Andrea Gómez
Curso:10-03
Tema: Electrónica
Docente: Javier Hernández
2014

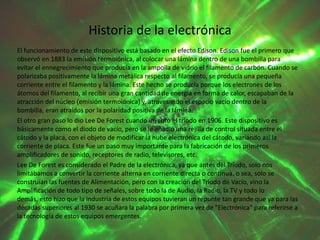

2. Historia de la electrónica
El funcionamiento de este dispositivo está basado en el efecto Edison. Edison fue el primero que
observó en 1883 la emisión termoiónica, al colocar una lámina dentro de una bombilla para
evitar el ennegrecimiento que producía en la ampolla de vidrio el filamento de carbón. Cuando se
polarizaba positivamente la lámina metálica respecto al filamento, se producía una pequeña
corriente entre el filamento y la lámina. Este hecho se producía porque los electrones de los
átomos del filamento, al recibir una gran cantidad de energía en forma de calor, escapaban de la
atracción del núcleo (emisión termoiónica) y, atravesando el espacio vacío dentro de la
bombilla, eran atraídos por la polaridad positiva de la lámina.
El otro gran paso lo dio Lee De Forest cuando inventó el tríodo en 1906. Este dispositivo es
básicamente como el diodo de vacío, pero se le añadió una rejilla de control situada entre el
cátodo y la placa, con el objeto de modificar la nube electrónica del cátodo, variando así la
corriente de placa. Este fue un paso muy importante para la fabricación de los primeros
amplificadores de sonido, receptores de radio, televisores, etc.
Lee De Forest es considerado el Padre de la electrónica, ya que antes del Tríodo, solo nos
limitábamos a convertir la corriente alterna en corriente directa o continua, o sea, solo se
construían las fuentes de Alimentación, pero con la creación del Tríodo de Vacío, vino la
Amplificación de todo tipo de señales, sobre todo la de Audio, la Radio, la TV y todo lo
demás, esto hizo que la industria de estos equipos tuvieran un repunte tan grande que ya para las
décadas superiores al 1930 se acuñara la palabra por primera vez de "Electrónica" para referirse a
la tecnología de estos equipos emergentes.

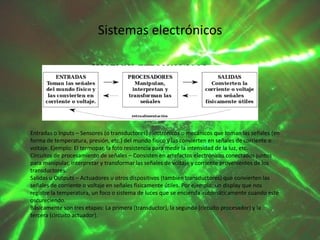

4. Sistemas electrónicos
Entradas o Inputs – Sensores (o transductores) electrónicos o mecánicos que toman las señales (en
forma de temperatura, presión, etc.) del mundo físico y las convierten en señales de corriente o
voltaje. Ejemplo: El termopar, la foto resistencia para medir la intensidad de la luz, etc.
Circuitos de procesamiento de señales – Consisten en artefactos electrónicos conectados juntos
para manipular, interpretar y transformar las señales de voltaje y corriente provenientes de los
transductores.
Salidas u Outputs – Actuadores u otros dispositivos (también transductores) que convierten las
señales de corriente o voltaje en señales físicamente útiles. Por ejemplo: un display que nos
registre la temperatura, un foco o sistema de luces que se encienda automáticamente cuando esté
oscureciendo.
Básicamente son tres etapas: La primera (transductor), la segunda (circuito procesador) y la
tercera (circuito actuador).

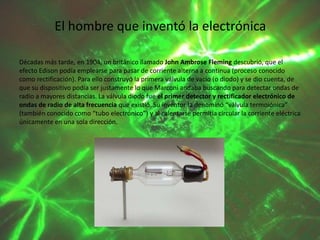

5. El hombre que inventó la electrónica
Décadas más tarde, en 1904, un británico llamado John Ambrose Fleming descubrió, que el
efecto Edison podía emplearse para pasar de corriente alterna a continua (proceso conocido
como rectificación). Para ello construyó la primera válvula de vacío (o diodo) y se dio cuenta, de
que su dispositivo podía ser justamente lo que Marconi andaba buscando para detectar ondas de
radio a mayores distancias. La válvula diodo fue el primer detector y rectificador electrónico de
ondas de radio de alta frecuencia que existió. Su inventor la denominó “válvula termoiónica”
(también conocido como “tubo electrónico”) y al calentarse permitía circular la corriente eléctrica
únicamente en una sola dirección.

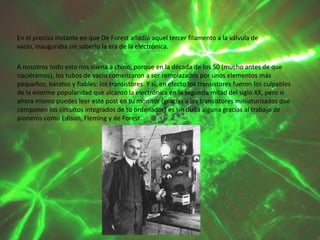

7. En el preciso instante en que De Forest añadió aquel tercer filamento a la válvula de
vacío, inauguraba sin saberlo la era de la electrónica.
A nosotros todo esto nos suena a chino, porque en la década de los 50 (mucho antes de que
naciéramos), los tubos de vacío comenzaron a ser remplazados por unos elementos más
pequeños, baratos y fiables: los transistores. Y sí, en efecto los transistores fueron los culpables
de la enorme popularidad que alcanzó la electrónica en la segunda mitad del siglo XX, pero si
ahora mismo puedes leer este post en tu monitor (gracias a los transistores miniaturizados que
componen los circuitos integrados de tu ordenador) es sin duda alguna gracias al trabajo de
pioneros como Edison, Fleming y de Forest.

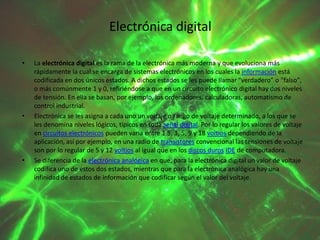

8. Electrónica digital
•
•
•
La electrónica digital es la rama de la electrónica más moderna y que evoluciona más
rápidamente la cual se encarga de sistemas electrónicos en los cuales la información está
codificada en dos únicos estados. A dichos estados se les puede llamar "verdadero" o "falso",
o más comúnmente 1 y 0, refiriéndose a que en un circuito electrónico digital hay dos niveles
de tensión. En ella se basan, por ejemplo, los ordenadores, calculadoras, automatismo de
control industrial.
Electrónica se les asigna a cada uno un voltaje o rango de voltaje determinado, a los que se
les denomina niveles lógicos, típicos en toda señal digital. Por lo regular los valores de voltaje
en circuitos electrónicos pueden varia entre 1.5, 3, 5, 9 y 18 voltios dependiendo de la
aplicación, así por ejemplo, en una radio de transistores convencional las tensiones de voltaje
son por lo regular de 5 y 12 voltios al igual que en los discos duros IDE de computadora.
Se diferencia de la electrónica analógica en que, para la electrónica digital un valor de voltaje
codifica uno de estos dos estados, mientras que para la electrónica analógica hay una
infinidad de estados de información que codificar según el valor del voltaje.

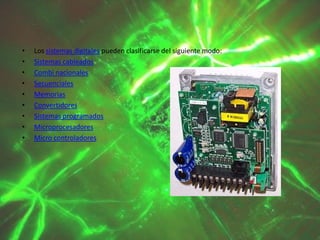

9. •
•
•
•
•
•
•
•
•
Los sistemas digitales pueden clasificarse del siguiente modo:
Sistemas cableados
Combi nacionales
Secuenciales
Memorias
Convertidores
Sistemas programados
Microprocesadores
Micro controladores

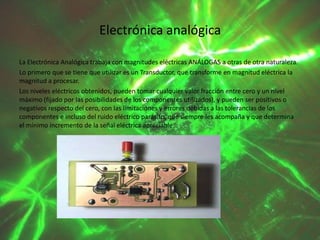

10. Electrónica analógica
La Electrónica Analógica trabaja con magnitudes eléctricas ANÁLOGAS a otras de otra naturaleza.
Lo primero que se tiene que utilizar es un Transductor, que transforme en magnitud eléctrica la
magnitud a procesar.
Los niveles eléctricos obtenidos, pueden tomar cualquier valor fracción entre cero y un nivel
máximo (fijado por las posibilidades de los componentes utilizados), y pueden ser positivos o
negativos respecto del cero, con las limitaciones y errores debidas a las tolerancias de los
componentes e incluso del ruido eléctrico parásito, que siempre les acompaña y que determina
el mínimo incremento de la señal eléctrica apreciable.
