1. ELECTROTERAPIA

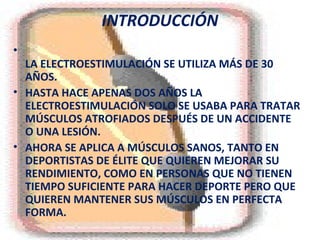

2. INTRODUCCIÓN
•
LA ELECTROESTIMULACIÓN SE UTILIZA MÁS DE 30
AÑOS.
• HASTA HACE APENAS DOS AÑOS LA
ELECTROESTIMULACIÓN SOLO SE USABA PARA TRATAR
MÚSCULOS ATROFIADOS DESPUÉS DE UN ACCIDENTE
O UNA LESIÓN.
• AHORA SE APLICA A MÚSCULOS SANOS, TANTO EN
DEPORTISTAS DE ÉLITE QUE QUIEREN MEJORAR SU
RENDIMIENTO, COMO EN PERSONAS QUE NO TIENEN
TIEMPO SUFICIENTE PARA HACER DEPORTE PERO QUE
QUIEREN MANTENER SUS MÚSCULOS EN PERFECTA
FORMA.

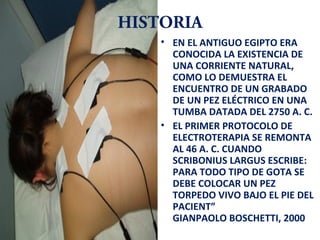

3. HISTORIA
• EN EL ANTIGUO EGIPTO ERA
CONOCIDA LA EXISTENCIA DE
UNA CORRIENTE NATURAL,
COMO LO DEMUESTRA EL
ENCUENTRO DE UN GRABADO
DE UN PEZ ELÉCTRICO EN UNA
TUMBA DATADA DEL 2750 A. C.
• EL PRIMER PROTOCOLO DE
ELECTROTERAPIA SE REMONTA
AL 46 A. C. CUANDO
SCRIBONIUS LARGUS ESCRIBE:
PARA TODO TIPO DE GOTA SE
DEBE COLOCAR UN PEZ
TORPEDO VIVO BAJO EL PIE DEL
PACIENT”
GIANPAOLO BOSCHETTI, 2000

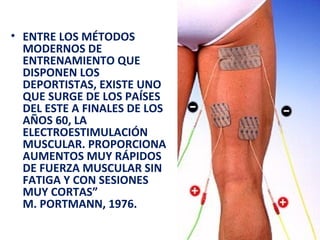

4. • ENTRE LOS MÉTODOS
MODERNOS DE
ENTRENAMIENTO QUE
DISPONEN LOS
DEPORTISTAS, EXISTE UNO
QUE SURGE DE LOS PAÍSES
DEL ESTE A FINALES DE LOS
AÑOS 60, LA
ELECTROESTIMULACIÓN
MUSCULAR. PROPORCIONA
AUMENTOS MUY RÁPIDOS
DE FUERZA MUSCULAR SIN
FATIGA Y CON SESIONES
MUY CORTAS”
M. PORTMANN, 1976.

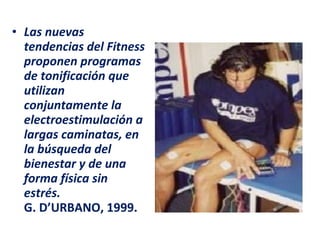

5. • Las nuevas
tendencias del Fitness
proponen programas
de tonificación que
utilizan
conjuntamente la
electroestimulación a
largas caminatas, en
la búsqueda del
bienestar y de una
forma física sin
estrés.
G. D’URBANO, 1999.

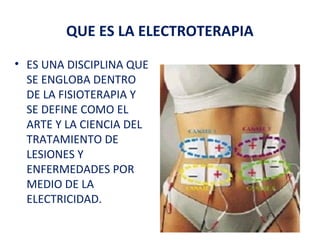

6. QUE ES LA ELECTROTERAPIA
• ES UNA DISCIPLINA QUE
SE ENGLOBA DENTRO
DE LA FISIOTERAPIA Y
SE DEFINE COMO EL
ARTE Y LA CIENCIA DEL
TRATAMIENTO DE
LESIONES Y
ENFERMEDADES POR
MEDIO DE LA
ELECTRICIDAD.

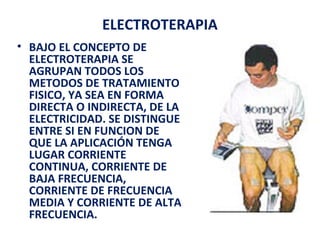

7. ELECTROTERAPIA
• BAJO EL CONCEPTO DE
ELECTROTERAPIA SE
AGRUPAN TODOS LOS
METODOS DE TRATAMIENTO
FISICO, YA SEA EN FORMA
DIRECTA O INDIRECTA, DE LA
ELECTRICIDAD. SE DISTINGUE
ENTRE SI EN FUNCION DE
QUE LA APLICACIÓN TENGA
LUGAR CORRIENTE
CONTINUA, CORRIENTE DE
BAJA FRECUENCIA,
CORRIENTE DE FRECUENCIA
MEDIA Y CORRIENTE DE ALTA
FRECUENCIA.

8. ELECTROTERAPIA: AMBITO ESTETICO
• TERAPIA BASADA EN LA
APLICACIÓN DE CAMPOS
ELÉCTRICOS CUYOS
BENEFICIOS PROVIENEN DE
ELLOS. ES NECESARIA LA
APLICACIÓN DE UNOS
ELECTRODOS PARA PRODUCIR
UNA CORRIENTE ELÉCTRICA
QUE OFREZCA UNA POTENCIA
MÁXIMA CON UNA
SEGURIDAD Y CONFORT
CORRECTO.
POLICLINICA GIPÙSKOA

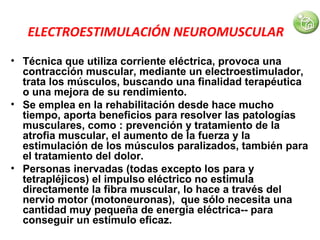

9. ELECTROESTIMULACIÓN NEUROMUSCULAR
• Técnica que utiliza corriente eléctrica, provoca una
contracción muscular, mediante un electroestimulador,
trata los músculos, buscando una finalidad terapéutica
o una mejora de su rendimiento.
• Se emplea en la rehabilitación desde hace mucho
tiempo, aporta beneficios para resolver las patologías
musculares, como : prevención y tratamiento de la
atrofia muscular, el aumento de la fuerza y la
estimulación de los músculos paralizados, también para
el tratamiento del dolor.
• Personas inervadas (todas excepto los para y
tetrapléjicos) el impulso eléctrico no estimula
directamente la fibra muscular, lo hace a través del
nervio motor (motoneuronas), que sólo necesita una
cantidad muy pequeña de energía eléctrica-- para
conseguir un estímulo eficaz.

10. ¿QUÉ ES UN ELECTROESTIMULADOR?
• GENERADOR DE CORRIENTE, QUE
PRODUCE IMPULSOS ELÉCTRICOS CON
LA ENERGÍA SUFICIENTE PARA GENERAR
UN POTENCIAL DE ACCIÓN (PA) EN LAS
CÉLULAS EXCITABLES: MUSCULARES O
NERVIOSAS Y ASÍ MODIFICAR SU
ESTADO HABITUAL.

11. VENTAJAS EN EL DEPORTE
DEMOSTRADAS:
•
•
FACILITA RECUPERACIÓN DEL MÚSCULO FATIGADO DESPUÉS DE COMPETICIÓN, O DE UN ENTRENAMIENTO INTENSO.
INCREMENTA FUERZA, Y RESISTENCIA AERÓBICA, AL EFECTUAR UNA ACTUACIÓN SELECTIVA DE LOS DISTINTOS TIPOS DE FIBRAS
MUSCULARES.
•
•
HACE UN INTENSO TRABAJO MUSCULAR, EXENTO DE FATIGA PSICOLÓGICA Y ESTRÉS GENERAL.
DESARROLLA CAPILARES ALREDEDOR DE LAS FIBRAS RÁPIDAS, QUE AUMENTA Y MEJORA LA MICROCIRCULACIÓN SANGUÍNEA
DEL MÚSCULO.
•
AUMENTO DE LA MASA MITOCONDRIAL.

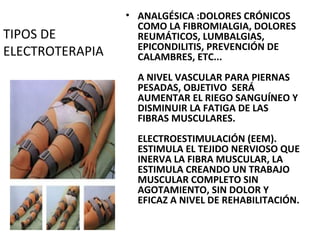

12. TIPOS DE
ELECTROTERAPIA
• ANALGÉSICA :DOLORES CRÓNICOS
COMO LA FIBROMIALGIA, DOLORES
REUMÁTICOS, LUMBALGIAS,
EPICONDILITIS, PREVENCIÓN DE
CALAMBRES, ETC...
A NIVEL VASCULAR PARA PIERNAS
PESADAS, OBJETIVO SERÁ
AUMENTAR EL RIEGO SANGUÍNEO Y
DISMINUIR LA FATIGA DE LAS
FIBRAS MUSCULARES.
ELECTROESTIMULACIÓN (EEM).
ESTIMULA EL TEJIDO NERVIOSO QUE
INERVA LA FIBRA MUSCULAR, LA
ESTIMULA CREANDO UN TRABAJO
MUSCULAR COMPLETO SIN
AGOTAMIENTO, SIN DOLOR Y
EFICAZ A NIVEL DE REHABILITACIÓN.

13. PRINCIPALES EFECTOS
• ANTI-INFLAMATORIO.
• ANALGÉSICO.
• MEJORA DEL
TROFISMO.
• POTENCIACIÓN
NEURO-MUSCULAR.
• TÉRMICO, EN EL CASO
DE ELECTROTERAPIA
DE ALTA FRECUENCIA.

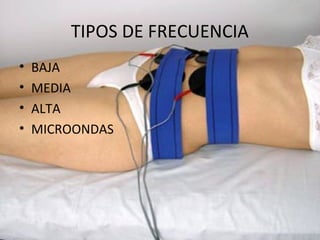

14. TIPOS DE FRECUENCIA
•
•
•
•
BAJA
MEDIA
ALTA
MICROONDAS

15. BAJAFRECUENCIA
• VAN DESDE LA GALVÁNICA PURA O
CONTINUA HASTA CORRIENTES CON
FRECUENCIAS DE 800 HZ. FORMAS DE
CORRIENTE DE BAJA FRECUENCIA:
GALVÁNICA PURA O CONTINUA,
GALVÁNICA INTERRUMPIDA O
RECTANGULAR, FARÁDICA
RECTANGULAR, GALVANO-FARÁDICA
PROGRESIVA Y MODULADAS

16. MEDIA FRECUENCIA
• ABARCA FRECUENCIAS ENTRE 801 Y 20.000
HZ SON DENOMINADAS CORRIENTES
INTERFERENCIALES. SE CONSIGUE UNA
BAJA SENSACIÓN DE CORRIENTE, UNA
GRAN DOSIFICACIÓN, ES APLICABLE A
TODO TIPO DE LESIONES, YA QUE,
DEPENDIENDO DE LA FRECUENCIA
APLICADA, SE CONSEGUE UN EFECTO
EXCITO-MOTOR.

17. ALTA FRECUENCIA:
• FRECUENCIAS QUE VAN DESDE LOS 20.001 A LOS 5
MHZ. COMO LA DIATERMIA; TIENE EFECTOS
HIPEREMIANTE, ANALGÉSICOS, ANTIINFLAMATORIOS Y
ANTIESPASMÓDICOS. ONDA CORTA, DEPENDE DE SU
FORMA DE APLICACIÓN TIENE EFECTO TÉRMICO O NO,
TIENE UN EFECTO ANALGÉSICO, RELAJANTE
MUSCULAR, ESTIMULA LA CIRCULACIÓN SANGUÍNEA Y
FAVORECE LA CICATRIZACIÓN DE LAS HERIDAS,
ANTIINFLAMATORIA, PROFILÁCTICA EN
POSTOPERATORIOS. INDICADA PARA ESGUINCES,
ROTURAS MUSCULARES, CONTUSIONES, FRACTURAS,
OSTEOMIELITIS, BURSITIS, SINUSITIS, PROSTATITIS Y
ESTIMULANTE DE LA CIRCULACIÓN PERIFÉRICA,
CIÁTICA, ETC.

18. MICROONDAS
• PRINCIPAL EFECTO TERAPÉUTICO ES EL TÉRMICO. SE
VA A PRODUCIR UNA FUERTE VASODILATACIÓN,
TANTO ARTERIAL COMO VENOSO, AUMENTO DE LA
VELOCIDAD CIRCULATORIA, ANALGESIA,
ANTIINFLAMATORIA POR LO QUE ESTA MUY INDICADA
EN INFECCIONES DE ÓRGANOS ANEJOS A LA PIEL,
COMO FORÚNCULOS, ÁNTRAX,... OTRA DE LAS
INDICACIONES DE LA MICROONDA ES PARA LA OTITIS,
SINUSITIS, ARTROPATÍAS, ESGUINCES, EPICONDILITIS,
NEURITIS, ASMA BRONQUIAL, PLEURITIS, PROCESOS
PERIANALES, CISTITIS, PROSTATITIS, ETC...

19. EJEMPLO DE APARATO

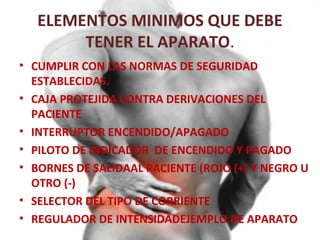

20. ELEMENTOS MINIMOS QUE DEBE
TENER EL APARATO.
• CUMPLIR CON LAS NORMAS DE SEGURIDAD
ESTABLECIDAS.
• CAJA PROTEJIDA CONTRA DERIVACIONES DEL
PACIENTE
• INTERRUPTOR ENCENDIDO/APAGADO
• PILOTO DE INDICADOR DE ENCENDIDO Y PAGADO
• BORNES DE SALIDAAL PACIENTE (ROJO (+) Y NEGRO U
OTRO (-)
• SELECTOR DEL TIPO DE CORRIENTE
• REGULADOR DE INTENSIDADEJEMPLO DE APARATO

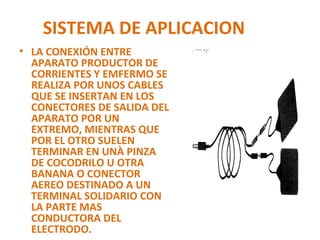

21. SISTEMA DE APLICACION
• LA CONEXIÓN ENTRE
APARATO PRODUCTOR DE
CORRIENTES Y EMFERMO SE
REALIZA POR UNOS CABLES
QUE SE INSERTAN EN LOS
CONECTORES DE SALIDA DEL
APARATO POR UN
EXTREMO, MIENTRAS QUE
POR EL OTRO SUELEN
TERMINAR EN UNÀ PINZA
DE COCODRILO U OTRA
BANANA O CONECTOR
AEREO DESTINADO A UN
TERMINAL SOLIDARIO CON
LA PARTE MAS
CONDUCTORA DEL
ELECTRODO.

22. T.E.N.S Y ELECTROANALGECIA
• (TRANSCUTANEOUS
ELECTRYICAL NERVEL
SIMULATION) QUE
GENERA PULSOS
ELÉCTRICOS CON FINES
ANALGÉSICOS
• ELECTROANALGECIA:
TRATAMIENTO DE DOLOR
MEDIANTE CORRIENTE
ELECTRICA.

23. CONCEPTOS BÁSICOS
•
CONDUCTORES, AISLADORES Y SEMICONDUCTORES: EL FLUJO DE ELECTRONES
EN UNA SUSTANCIA DEPENDE DE CUAN FIRMEMENTE ESTÉN UNIDOS LOS
ELECTRONES. LA ELECTRICIDAD SE DESPLAZA FÁCILMENTE POR ESTAS
SUSTANCIAS. A ESTOS MATERIALES SE LES LLAMA AISLADORES.
LOS MATERIALES QUE TIENEN ÁTOMOS SUELTOS CONDUCEN FÁCILMENTE UNA
CORRIENTE ELÉCTRICA, ESTOS SE LLAMAN CONDUCTORES. EXISTEN POCOS
MATERIALES QUE CONDUCEN DÉBILMENTE LA ELECTRICIDAD, PERO SON MUY
CONTROLABLES.
•
FUERZAS ELÉCTRICAS: SON LAS QUE CAUSAN LA ADHESIÓN ESTÁTICA, FUERZA
QUE MANTIENE JUNTOS A LOS ÁTOMOS Y LAS MOLÉCULAS. REGLA BÁSICA DE
LAS FUERZAS ELÉCTRICAS : CARGAS DIFERENTES SE ATRAEN Y CARGAS IGUALES
SE REPELEN. LA CARGA SE EXPRESA EN COLUMBIO (C).
•
POLARIDAD: CAPACIDAD DE TENER DOS CARGAS OPUESTAS EN LOS POLOS.
IONES LIBRES DE UN CONDUCTOR FLUYEN DE UN ÁREA CON EXCESO DE
ELECTRONES (POLARIDAD NEGATIVA) A UN ÁREA CON DEFICIENCIA DE
ELECTRONES (POLARIDAD POSITIVA).
EL CÁTODO: ES EL POLO NEGATIVO DE UN CIRCUITO ELÉCTRICO.
EL ÁNODO: ES EL POLO POSITIVO DE UN CIRCUITO ELÉCTRICO.

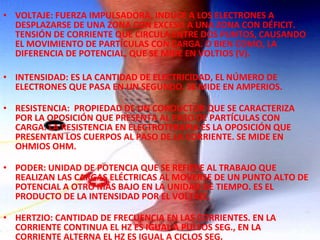

24. • VOLTAJE: FUERZA IMPULSADORA, INDUCE A LOS ELECTRONES A
DESPLAZARSE DE UNA ZONA CON EXCESO A UNA ZONA CON DÉFICIT.
TENSIÓN DE CORRIENTE QUE CIRCULA ENTRE DOS PUNTOS, CAUSANDO
EL MOVIMIENTO DE PARTÍCULAS CON CARGA. O BIEN COMO, LA
DIFERENCIA DE POTENCIAL, QUE SE MIDE EN VOLTIOS (V).
• INTENSIDAD: ES LA CANTIDAD DE ELECTRICIDAD, EL NÚMERO DE
ELECTRONES QUE PASA EN UN SEGUNDO. SE MIDE EN AMPERIOS.
• RESISTENCIA: PROPIEDAD DE UN CONDUCTOR QUE SE CARACTERIZA
POR LA OPOSICIÓN QUE PRESENTA AL PASO DE PARTÍCULAS CON
CARGA. LA RESISTENCIA EN ELECTROTERAPIA ES LA OPOSICIÓN QUE
PRESENTAN LOS CUERPOS AL PASO DE LA CORRIENTE. SE MIDE EN
OHMIOS OHM.
• PODER: UNIDAD DE POTENCIA QUE SE REFIERE AL TRABAJO QUE
REALIZAN LAS CARGAS ELÉCTRICAS AL MOVERSE DE UN PUNTO ALTO DE
POTENCIAL A OTRO MÁS BAJO EN LA UNIDAD DE TIEMPO. ES EL
PRODUCTO DE LA INTENSIDAD POR EL VOLTAJE.
• HERTZIO: CANTIDAD DE FRECUENCIA EN LAS CORRIENTES. EN LA
CORRIENTE CONTINUA EL HZ ES IGUAL A PULSOS SEG., EN LA
CORRIENTE ALTERNA EL HZ ES IGUAL A CICLOS SEG.

25. BIBLOGRAFIA
• ELECTROTERAPIA RAFAEL BAREA NAVARRO
• LESIONES DEPORTIVAS HANS-UWE HINRICHS
EDITORIAL HISPANO EUROPEA
• ELECTROTERAPIA EN FIFIOTERAPIA.
• RODRGUEZ MARTI SEGUNDA EDICION,
EDITORIAL MEDICA PANAMERICANA
