Este documento presenta una lista y breve descripción de los principales elementos de laboratorio, incluyendo materiales para medir volúmenes, matraces, material general, equipo para pesar y calentar. El objetivo es ayudar a los estudiantes a comprender el uso y propósito de cada implemento en el laboratorio de química.

1. ELEMENTOS DE LABORATORIO
ANA MARIA PRIETO
INSTITUCION EDUCATIVA EXALUMNAS DE LA PRESENTACION
QUIMICA
10°2
IBAGUE – TOLIMA
2017

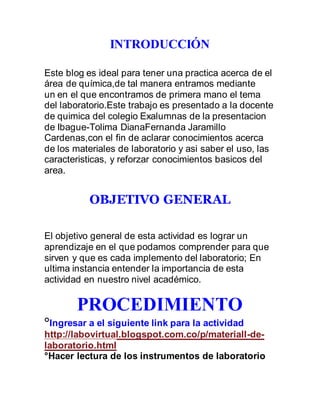

2. INTRODUCCIÓN
Este blog es ideal para tener una practica acerca de el
área de química,de tal manera entramos mediante
un en el que encontramos de primera mano el tema
del laboratorio.Este trabajo es presentado a la docente
de quimica del colegio Exalumnas de la presentacion
de Ibague-Tolima DianaFernanda Jaramillo
Cardenas,con el fin de aclarar conocimientos acerca
de los materiales de laboratorio y asi saber el uso, las
caracteristicas, y reforzar conocimientos basicos del
area.
OBJETIVO GENERAL
El objetivo general de esta actividad es lograr un
aprendizaje en el que podamos comprender para que
sirven y que es cada implemento del laboratorio; En
ultima instancia entender la importancia de esta
actividad en nuestro nivel académico.
PROCEDIMIENTO
°Ingresar a el siguiente link para la actividad
http://labovirtual.blogspot.com.co/p/materiall-de-
laboratorio.html
°Hacer lectura de los instrumentos de laboratorio

3. °Hacer una consulta concreta para cada punto de
la actividad

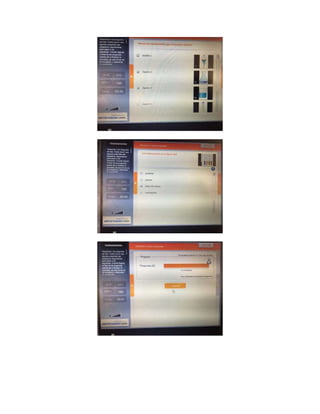

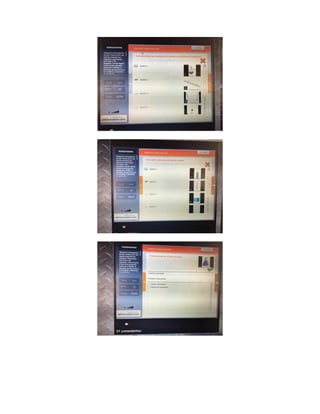

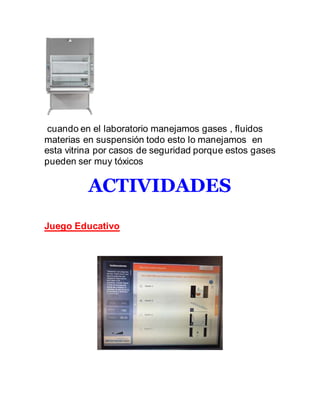

°Realizar el juego educativo
°Fin
MARCO TEORICO
INSTRUMENTOS DEL LABORATORIO
MATERIAL PARA MEDIR
VOLUMENES:
Probeta:
Es un instrumento de plástico o de vidrio que se utiliza
en los laboratorios para contener y medir un líquido o
un gas. Se trata de un tubo transparente que incluye
una graduación para que el observador pueda saber
qué volumen ocupa la sustancia albergada en su
interior.
Pipeta Graduada:

4. Instrumento volumétrico que permite la transferencia
de un liquido con exactitud en el volumen. Gracias a su
graduación permiten la transferencia del líquido en
volúmenes seccionados.
Pipeta Aforada:
Consiste en un tubo de vidrio que presenta un
abultamiento en su parte central y un estrechamiento
en su extremo inferior. Si tiene una marca o aforo, por
encima del ensanchamiento, nos indica el nivel que
debe alcanzar el líquido para que al vaciarla, vierta el
volumen que indica su capacidad.
Bureta:

5. Es un tubo largo de vidrio, abierto por su extremo
superior y cuyo extremo inferior, terminado en punta,
está provisto de una llave, están graduadas con
pequeñas subdivisiones (dependiendo del volumen, de
décimas de mililitro o menos). Se usan para ver
cantidades variables de líquidos.
Matraz Aforado:
Se utilizan para preparar soluciones de precisión en el
laboratorio químico . Esta pieza de material de vidrio
se caracteriza por un cuello largo con una línea para la
medición de un volumen especificado. Los Matraces
aforados generalmente son de vidrio de borosilicato.
MATRACES:

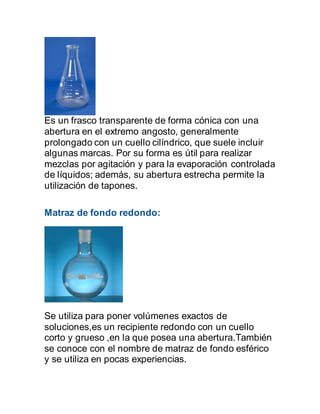

Matraz Erlenmeyer:

6. Es un frasco transparente de forma cónica con una
abertura en el extremo angosto, generalmente
prolongado con un cuello cilíndrico, que suele incluir
algunas marcas. Por su forma es útil para realizar
mezclas por agitación y para la evaporación controlada
de líquidos; además, su abertura estrecha permite la
utilización de tapones.
Matraz de fondo redondo:
Se utiliza para poner volúmenes exactos de
soluciones,es un recipiente redondo con un cuello
corto y grueso ,en la que posea una abertura.También
se conoce con el nombre de matraz de fondo esférico
y se utiliza en pocas experiencias.

7. Matraz de fondo plano:
Sirve para preparar soluciones o reacciones
químicas. Son recipientes de vidrio, esféricos,
provistos de un cuello. Algunos tienen marcada una
determinada capacidad (aforados).
Matraz de dos bocas:
suele utilizarse para llevar a cabo una reacción que
puede estar a reflujo a la cual le irás agregando poco a
poco un reactivo. También suele utilizarse en
reacciones en donde se pretende hacer reaccionar
diversos gases de forma controlada, incluso en
reacciones heterogéneas.
Matraz corazón:

8. es un frasco en forma de corazón.
Matraz de destilación:
Este material de laboratorio se usa principalmente en
los procesos de destilación para calentar
uniformemente las muestras.Está hecho a base de
vidrio borosilicatado, y de acuerdo al uso que vayamos
a darle se fabrican en distintos grosores,tiene una
base esférica y un cuello largo y cilíndrico, además
algunos balones presentan una tubuladura lateral
descendente el cual permite la salida de vapores
durante el proceso de destilación.
Matraz Kitasato:

9. Se utiliza para realizar experimentos con agua como:
destilación, recolección de gases en cuba
hidroneumática (desplazamiento de volúmenes),
filtraciones al vacío, etc.
Están hechos de vidrio grueso con el fin de que
resistan los cambios de presión. Su uso más difundido
es en la filtración a vacío.
MATERIAL GENERAL:
Vaso De Precipitados:
Es un material de laboratorio que tiene forma cilíndrica,
lo cual lo hace fácil de limpiar. Tiene las siguientes
funciones:
Contener sustancias en estado líquido o sólido.
Mezclar sustancias líquidas.
Calentar y enfriar líquidos contenidos en él.
Obtener precipitados a partir de reacciones químicas.

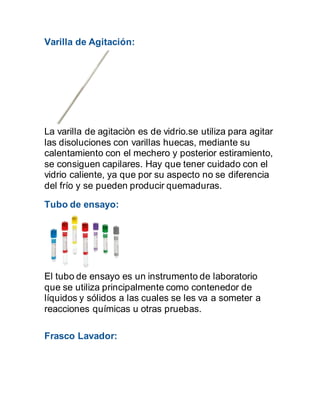

10. Varilla de Agitación:
La varilla de agitaciòn es de vidrio.se utiliza para agitar
las disoluciones con varillas huecas, mediante su
calentamiento con el mechero y posterior estiramiento,
se consiguen capilares. Hay que tener cuidado con el
vidrio caliente, ya que por su aspecto no se diferencia
del frío y se pueden producir quemaduras.
Tubo de ensayo:
El tubo de ensayo es un instrumento de laboratorio
que se utiliza principalmente como contenedor de
líquidos y sólidos a las cuales se les va a someter a
reacciones químicas u otras pruebas.
Frasco Lavador:

11. es un recipiente cilíndrico sellado con tapa rosca, el
cual posee un pequeño tubo con una abertura capaz
de entregar agua o cualquier liquido que se encuentre
contenido en su interior, en pequeñas cantidades.
Normalmente esta hecho de plástico y su función
principal en el laboratorio es lavado de recipientes y
materiales de vidrio. También se denomina frasco
lavador o matraz de lavado. Generalmente se utiliza
agua destilada para eliminar productos o reactivos
impregnados en los materiales.
Cristalizador:
Es un material de laboratorio que sirve para cristalizar
el soluto de una solución. Es adecuado también para
la esterilización en seco o vapor.
Cuentagotas:

12. Es un Instrumento para verter un líquido gota a gota
que consiste en un pequeño tubo de cristal o plástico
con una pieza de goma en uno de sus extremos y
acabado por el otro de forma capilar.
Pipeta Pasteur:
Es un instrumento volumétrico que se usa en el
laboratorio para medir volúmenes de líquidos con gran
precisión y exactitud.
El material de la pipeta de laboratorio es de vidrio de
borosilicato (pyrex). Está compuesto por un tubo
transparente que termina en una de sus puntas de
forma cónica, y tiene una graduación (una serie de
marcas grabadas) con la que se indican distintos
volúmenes

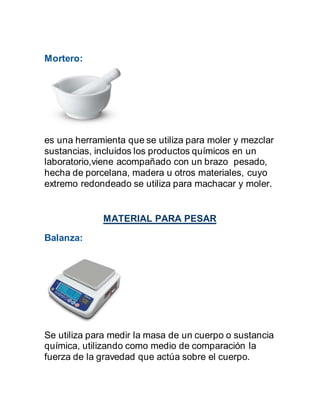

13. Mortero:
es una herramienta que se utiliza para moler y mezclar
sustancias, incluidos los productos químicos en un
laboratorio,viene acompañado con un brazo pesado,
hecha de porcelana, madera u otros materiales, cuyo
extremo redondeado se utiliza para machacar y moler.
MATERIAL PARA PESAR
Balanza:
Se utiliza para medir la masa de un cuerpo o sustancia
química, utilizando como medio de comparación la
fuerza de la gravedad que actúa sobre el cuerpo.

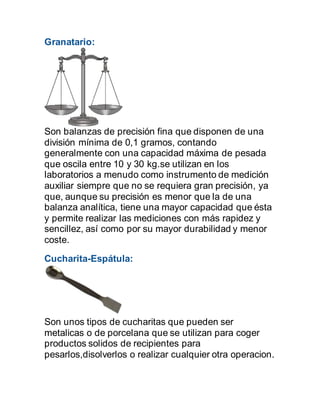

14. Granatario:
Son balanzas de precisión fina que disponen de una
división mínima de 0,1 gramos, contando
generalmente con una capacidad máxima de pesada
que oscila entre 10 y 30 kg.se utilizan en los
laboratorios a menudo como instrumento de medición
auxiliar siempre que no se requiera gran precisión, ya
que, aunque su precisión es menor que la de una
balanza analítica, tiene una mayor capacidad que ésta
y permite realizar las mediciones con más rapidez y
sencillez, así como por su mayor durabilidad y menor
coste.
Cucharita-Espátula:
Son unos tipos de cucharitas que pueden ser
metalicas o de porcelana que se utilizan para coger
productos solidos de recipientes para
pesarlos,disolverlos o realizar cualquier otra operacion.

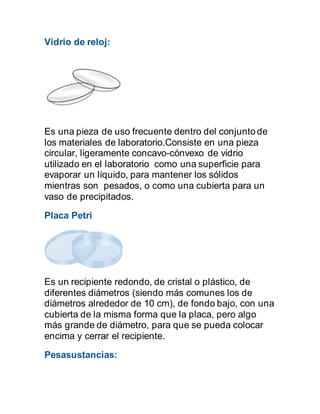

15. Vidrio de reloj:
Es una pieza de uso frecuente dentro del conjunto de
los materiales de laboratorio.Consiste en una pieza
circular, ligeramente concavo-cónvexo de vidrio
utilizado en el laboratorio como una superficie para
evaporar un líquido, para mantener los sólidos
mientras son pesados, o como una cubierta para un
vaso de precipitados.
Placa Petri
Es un recipiente redondo, de cristal o plástico, de
diferentes diámetros (siendo más comunes los de
diámetros alrededor de 10 cm), de fondo bajo, con una
cubierta de la misma forma que la placa, pero algo
más grande de diámetro, para que se pueda colocar
encima y cerrar el recipiente.
Pesasustancias:

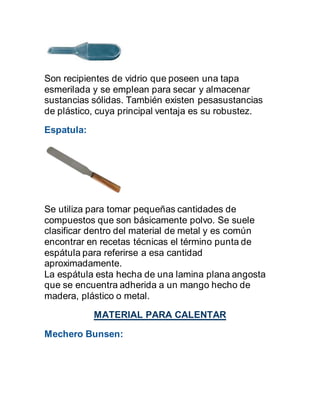

16. Son recipientes de vidrio que poseen una tapa
esmerilada y se emplean para secar y almacenar
sustancias sólidas. También existen pesasustancias
de plástico, cuya principal ventaja es su robustez.
Espatula:
Se utiliza para tomar pequeñas cantidades de
compuestos que son básicamente polvo. Se suele
clasificar dentro del material de metal y es común
encontrar en recetas técnicas el término punta de
espátula para referirse a esa cantidad
aproximadamente.
La espátula esta hecha de una lamina plana angosta
que se encuentra adherida a un mango hecho de
madera, plástico o metal.
MATERIAL PARA CALENTAR
Mechero Bunsen:

17. Un mechero o quemador Bunsen es un instrumento
utilizado en laboratorios científicos para calentar o
esterilizar muestras o reactivos químicos. Una de las
fuentes de calor más sencillas del laboratorio y es
utilizado para obtener temperaturas no muy elevadas.
Mechero de alcohol:
Es una fuente de calor, de baja intensidad, que
funciona con alcohol etílico. Como un accesorio de
seguridad se utiliza una pieza que en caso de
accidente, cubre la entrada de oxígeno, de manera
que el fuego se sofoca. Se utiliza en laboratorio para
hacer combustión.
Pinzas de crisol:

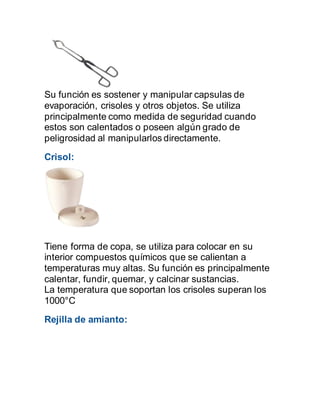

18. Su función es sostener y manipular capsulas de
evaporación, crisoles y otros objetos. Se utiliza
principalmente como medida de seguridad cuando
estos son calentados o poseen algún grado de
peligrosidad al manipularlos directamente.
Crisol:
Tiene forma de copa, se utiliza para colocar en su
interior compuestos químicos que se calientan a
temperaturas muy altas. Su función es principalmente
calentar, fundir, quemar, y calcinar sustancias.
La temperatura que soportan los crisoles superan los
1000°C
Rejilla de amianto:

19. es la encargada de repartir la temperatura de manera
uniforme cuando esta se calienta con un mechero.
Para esto se usa un trípode de laboratorio, ya que
sostiene la rejilla mientra es calentada.
Pinza Para Tubo De Ensayo:
Esta herramienta sirve para sujetar los tubos de
ensayos, mientras estos se calientan o cuando se
trabaja directamente con ellos.
Capsula de porcelana:
Permite carbonizar sustancias y compuestos químicos,
resiste elevadas temperaturas. Sirve para calentar o
fundir sustancias solidas o evaporar líquidos.

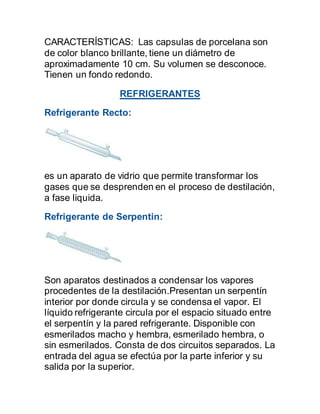

20. CARACTERÍSTICAS: Las capsulas de porcelana son
de color blanco brillante, tiene un diámetro de
aproximadamente 10 cm. Su volumen se desconoce.
Tienen un fondo redondo.
REFRIGERANTES
Refrigerante Recto:
es un aparato de vidrio que permite transformar los
gases que se desprenden en el proceso de destilación,
a fase liquida.
Refrigerante de Serpentin:
Son aparatos destinados a condensar los vapores
procedentes de la destilación.Presentan un serpentín
interior por donde circula y se condensa el vapor. El
líquido refrigerante circula por el espacio situado entre
el serpentín y la pared refrigerante. Disponible con
esmerilados macho y hembra, esmerilado hembra, o
sin esmerilados. Consta de dos circuitos separados. La
entrada del agua se efectúa por la parte inferior y su
salida por la superior.

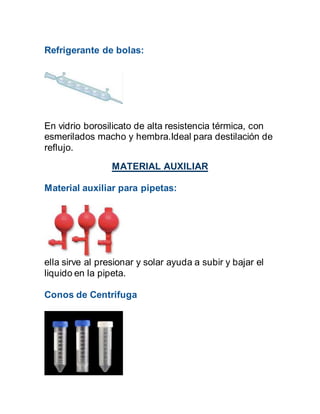

21. Refrigerante de bolas:
En vidrio borosilicato de alta resistencia térmica, con
esmerilados macho y hembra.Ideal para destilación de
reflujo.
MATERIAL AUXILIAR
Material auxiliar para pipetas:
ella sirve al presionar y solar ayuda a subir y bajar el
liquido en la pipeta.
Conos de Centrifuga

22. Es un equipo de laboratorio que genera movimientos
de rotación, tiene el objetivo de separar los
componentes que constituyen una sustancia.

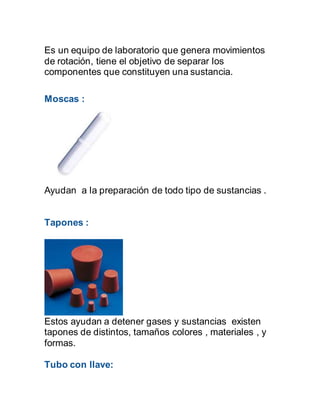

Moscas :
Ayudan a la preparación de todo tipo de sustancias .
Tapones :
Estos ayudan a detener gases y sustancias existen
tapones de distintos, tamaños colores , materiales , y
formas.

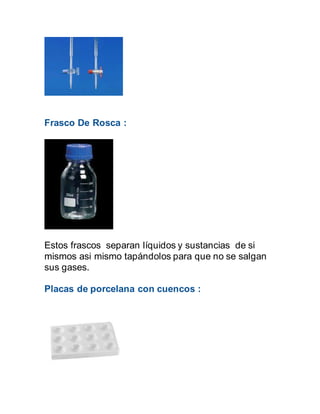

Tubo con llave:

23. Frasco De Rosca :
Estos frascos separan líquidos y sustancias de si
mismos asi mismo tapándolos para que no se salgan
sus gases.
Placas de porcelana con cuencos :

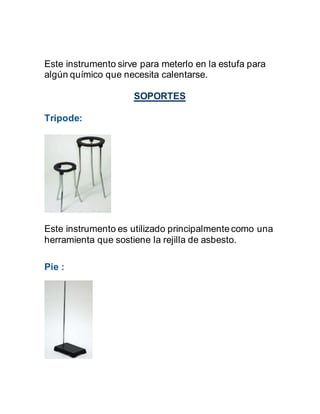

24. Este instrumento sirve para meterlo en la estufa para
algún químico que necesita calentarse.
SOPORTES
Tripode:
Este instrumento es utilizado principalmente como una
herramienta que sostiene la rejilla de asbesto.
Pie :

25. se utiliza para realizar montajes con los materiales
presentes en el laboratorio permitiendo obtener
sistemas de medición y preparación de diversos
elementos.
Aro :
instrumento metálico , que es un soporte para ponerlo
en un mechero busen y colocándole una placa encima
para calentar el fuego.
Gradillas para tubos de ensayo :
Es el soporte adecuado para mantener y sostener los
tubos de ensayo en forma vertical las hay con distinto
diámetros , de distintos tamaños para distintas
sustancias .
Nuez doble :

26. la finalidad de esta herramientas es sujetar otras
herramientas como la argolla metálica o una pinza de
laboratorio la cual a su vez debe de sujetarse a un
soporte universal.
Pinzas para bureta:
Herramienta universal que sirve como su mismo
nombre lo dice sirve para sujetar una sola bureta.
Triangulo para crisol :

27. Es un triangulo de porcelana que sirve para el
calentamiento de sustancias como los crisoles.
OTRO MATERIAL
Frasco lavador de gases :
son frascos cerrados que son utilizados para disolver
y lavar sustancias salidas y liquidas
Columna cromotografica :
Es un absorbente , se coloca en el interior la columna
de un vidrio la cual finaliza con una llave para evitar el
paso de las sustancias al exterior de la columna

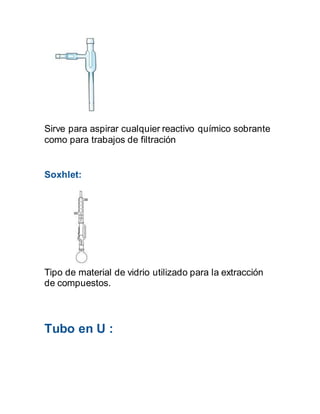

Trompa de agua :

28. Sirve para aspirar cualquier reactivo químico sobrante
como para trabajos de filtración
Soxhlet:
Tipo de material de vidrio utilizado para la extracción
de compuestos.
Tubo en U :

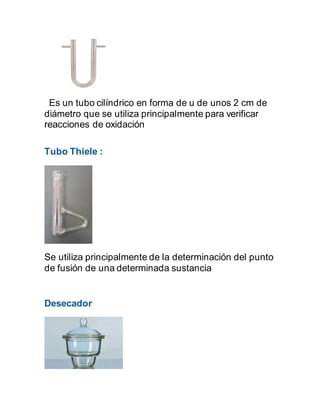

29. Es un tubo cilíndrico en forma de u de unos 2 cm de
diámetro que se utiliza principalmente para verificar
reacciones de oxidación
Tubo Thiele :
Se utiliza principalmente de la determinación del punto
de fusión de una determinada sustancia
Desecador

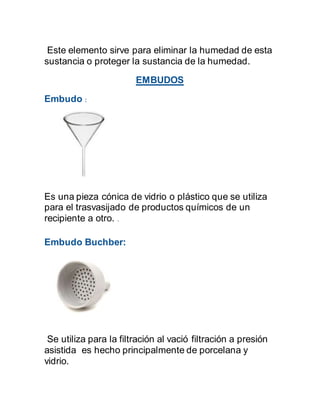

30. Este elemento sirve para eliminar la humedad de esta
sustancia o proteger la sustancia de la humedad.
EMBUDOS
Embudo :
Es una pieza cónica de vidrio o plástico que se utiliza
para el trasvasijado de productos químicos de un
recipiente a otro. .
Embudo Buchber:
Se utiliza para la filtración al vació filtración a presión
asistida es hecho principalmente de porcelana y
vidrio.

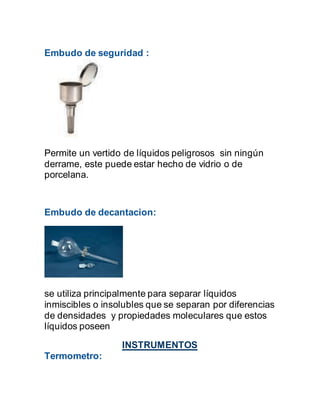

31. Embudo de seguridad :
Permite un vertido de líquidos peligrosos sin ningún
derrame, este puede estar hecho de vidrio o de
porcelana.
Embudo de decantacion:
se utiliza principalmente para separar líquidos
inmiscibles o insolubles que se separan por diferencias
de densidades y propiedades moleculares que estos
líquidos poseen
INSTRUMENTOS
Termometro:

32. instrumento utilizado para medir la temperatura con un
alto nivel de exactitud . puede ser parcial o totalmente
inmerso a la sustancia que esta midiendo
Termometro digital:
son aquellos que valiéndose de dispositivos
transductores utilizan luego circuitos electrónicos para
convertir en números las pequeñas variaciones de
tension obtenida mostrando finalmente la temperatura
definida en números

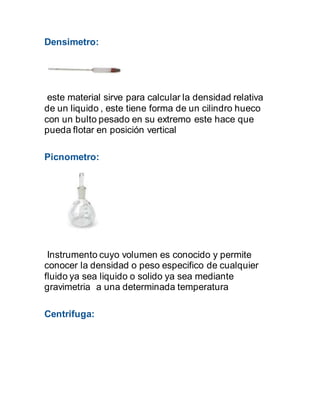

33. Densimetro:
este material sirve para calcular la densidad relativa
de un liquido , este tiene forma de un cilindro hueco
con un bulto pesado en su extremo este hace que
pueda flotar en posición vertical
Picnometro:
Instrumento cuyo volumen es conocido y permite
conocer la densidad o peso especifico de cualquier
fluido ya sea liquido o solido ya sea mediante
gravimetria a una determinada temperatura
Centrifuga:

34. Equipo de laboratorio que genera movimiento de
rotación , tiene como objetivo separar los componentes
que constituyen una sustancia
Centrifuga manual:
este equipo cumple la misma función de generar
movimiento de rotación y tiene su mismo objetivo que
es separar componentes que constituyen las
sustancias solo que esta se maneja a mano
necesariamente .

35. Agitadores magneticos:
es una pequeña barra magnética la cual esta
normalmente cubierta por una capa de plástico y una
placa abajo en la cual se obtiene un tiempo de rotación
con el fin de crear un campo magnético rotatorio este
objetivo es dotar calor a sustancias quimicas.
Ph-Metro:
sensor utilizado en el método electroquimico para
medir el PH de una disolución la definición de PH
consiste en medir el potencial que se desarrolla
atravez de una fina membrana de vidrio que separa
dos soluciones .

36. Refractometro:
método optimo de determinar la velocidad de
propagación de la luz en un medio la cual relaciona
directamente con la densidad de este mismo medio
Conductimetro:
Es un aparato que mide la resistencia electrónica que
ejerce el volumen de una disolución encerrado entre
los electrodos

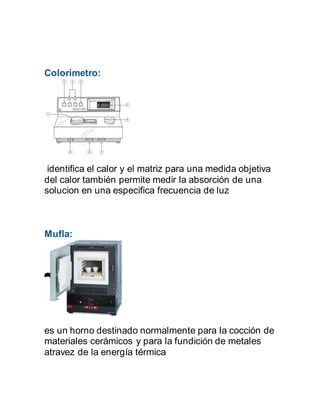

37. Colorimetro:
identifica el calor y el matriz para una medida objetiva
del calor también permite medir la absorción de una
solucion en una especifica frecuencia de luz
Mufla:
es un horno destinado normalmente para la cocción de
materiales cerámicos y para la fundición de metales
atravez de la energía térmica

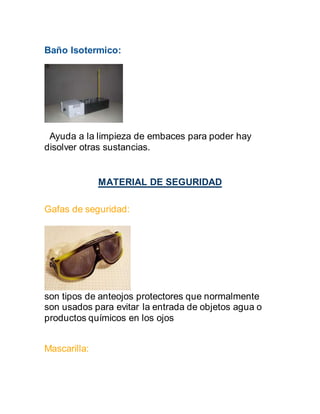

38. Baño Isotermico:
Ayuda a la limpieza de embaces para poder hay
disolver otras sustancias.
MATERIAL DE SEGURIDAD
Gafas de seguridad:
son tipos de anteojos protectores que normalmente
son usados para evitar la entrada de objetos agua o
productos químicos en los ojos
Mascarilla:

39. esta protege de partículas solidas , liquidas y muy
toxicas que puede hacer un daño muy grande al ser
humano
Guantes:
los riesgos químicos están presentes en todo tipo de
aplicación y mas en el laboratorio que trabajamos todo
con las manos por ese es muy necesario que nos
pongamos estos guantes
Delantal:

40. al igual que en todos lados en el laboratorio es
esencial que utilicemos protección y mas en la ropa ya
por si nos llega a caer una sustancia en nuestro
cuerpo
Lavaojos:
este es muy esencial ya que se ven muchos accidentes en laboratorio porque les cae
sustancias muy toxicas en los ojos este instrumento tiene la finalidad de de proteger los
ojos de una persona posteriormente que haya sufrido un accidente de alto riesgo en sus
ojos
Botiquin:

41. es un elemento destina a contener los medicamentos y
utensilios indispensables para brindar los primeros
auxilios en un caso de emergencia
Extintor:
es un artefacto que sirva para apagar fuegos en caso
de emergencia en el laboratorio
Vitrina de gases:

42. cuando en el laboratorio manejamos gases , fluidos
materias en suspensión todo esto lo manejamos en
esta vitrina por casos de seguridad porque estos gases
pueden ser muy tóxicos
ACTIVIDADES

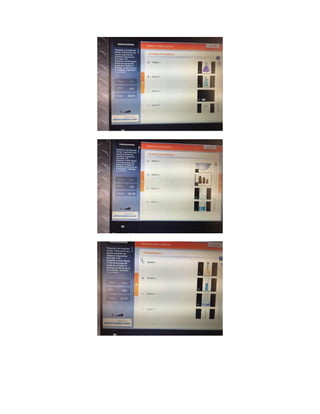

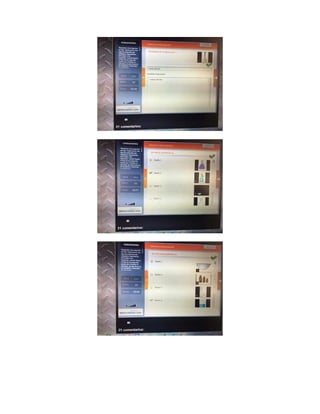

Juego Educativo

49. GRACIAS!!!
