Este documento describe los materiales básicos utilizados en un laboratorio de química. Explica varios instrumentos de vidrio como probetas, pipetas, matraces y refrigerantes. También cubre materiales de porcelana como morteros y crisoles, así como materiales metálicos como balanzas, mecheros Bunsen y tripos. El objetivo es reconocer e identificar estos instrumentos y su función para poder utilizarlos de manera segura en experimentos de química.

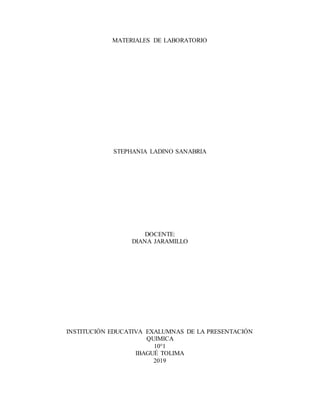

1. MATERIALES DE LABORATORIO
STEPHANIA LADINO SANABRIA
DOCENTE:
DIANA JARAMILLO
INSTITUCIÓN EDUCATIVA EXALUMNAS DE LA PRESENTACIÓN
QUIMICA
10°1
IBAGUÉ TOLIMA
2019

2. INTRODUCCION
Como podemos comprender, en un laboratorio de química se utiliza una amplia variedad de
instrumentos, equipos y materiales que nos sirven para poder conocer sus funciones y tener
un dominio de ellos.
En este informe se dará a conocer los instrumentos básicos del laboratorio que en un futuro
muy cercano utilizaremos en un ambiente real; Es de gran importancia reconocer e
identificar los diferentes instrumentos del laboratorio, para tener la capacidad de utilizarlos,
conocer su utilidad y llamarlos por su nombre.
Se conoce que la única forma de obtener un aprendizaje significativo es practicando con
conocimientos previos y así enriquecer el grandioso mundo de la química.

3. OBJETIVOS
 Clasificar los materiales de laboratorio teniendo en cuenta la finalidad y el uso que se
dé la a cada uno de estos.
 Reconoce la función de los instrumentos que se usan en un laboratorio.
 Conocer los diversos instrumentos que se encuentran en un laboratorio.

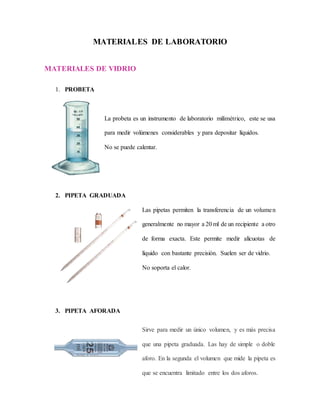

4. MATERIALES DE LABORATORIO
MATERIALES DE VIDRIO
1. PROBETA
La probeta es un instrumento de laboratorio milimétrico, este se usa
para medir volúmenes considerables y para depositar líquidos.
No se puede calentar.
2. PIPETA GRADUADA
Las pipetas permiten la transferencia de un volumen
generalmente no mayor a 20 ml de un recipiente a otro
de forma exacta. Este permite medir alícuotas de
líquido con bastante precisión. Suelen ser de vidrio.
No soporta el calor.
3. PIPETA AFORADA
Sirve para medir un único volumen, y es más precisa
que una pipeta graduada. Las hay de simple o doble
aforo. En la segunda el volumen que mide la pipeta es
que se encuentra limitado entre los dos aforos.

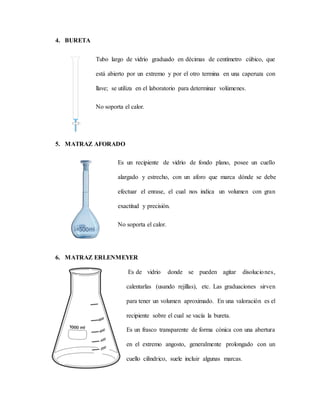

5. 4. BURETA
Tubo largo de vidrio graduado en décimas de centímetro cúbico, que
está abierto por un extremo y por el otro termina en una caperuza con
llave; se utiliza en el laboratorio para determinar volúmenes.
No soporta el calor.
5. MATRAZ AFORADO
Es un recipiente de vidrio de fondo plano, posee un cuello
alargado y estrecho, con un aforo que marca dónde se debe
efectuar el enrase, el cual nos indica un volumen con gran
exactitud y precisión.
No soporta el calor.
6. MATRAZ ERLENMEYER
Es de vidrio donde se pueden agitar disoluciones,
calentarlas (usando rejillas), etc. Las graduaciones sirven
para tener un volumen aproximado. En una valoración es el
recipiente sobre el cual se vacía la bureta.
Es un frasco transparente de forma cónica con una abertura
en el extremo angosto, generalmente prolongado con un
cuello cilíndrico, suele incluir algunas marcas.

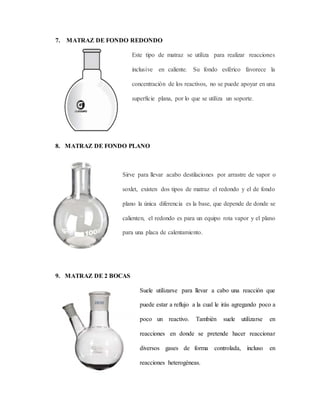

6. 7. MATRAZ DE FONDO REDONDO
Este tipo de matraz se utiliza para realizar reacciones
inclusive en caliente. Su fondo esférico favorece la
concentración de los reactivos, no se puede apoyar en una
superficie plana, por lo que se utiliza un soporte.
8. MATRAZ DE FONDO PLANO
Sirve para llevar acabo destilaciones por arrastre de vapor o
soxlet, existen dos tipos de matraz el redondo y el de fondo
plano la única diferencia es la base, que depende de donde se
calienten, el redondo es para un equipo rota vapor y el plano
para una placa de calentamiento.
9. MATRAZ DE 2 BOCAS
Suele utilizarse para llevar a cabo una reacción que
puede estar a reflujo a la cual le irás agregando poco a
poco un reactivo. También suele utilizarse en
reacciones en donde se pretende hacer reaccionar
diversos gases de forma controlada, incluso en
reacciones heterogéneas.

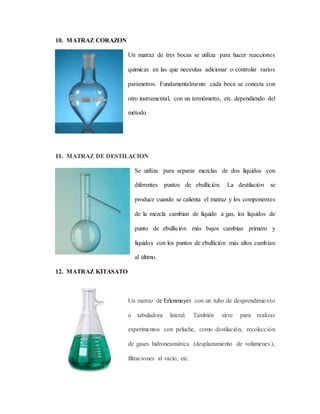

7. 10. MATRAZ CORAZON
Un matraz de tres bocas se utiliza para hacer reacciones
químicas en las que necesitas adicionar o controlar varios
parámetros. Fundamentalmente cada boca se conecta con
otro instrumental, con un termómetro, etc. dependiendo del
método.
11. MATRAZ DE DESTILACION
Se utiliza para separar mezclas de dos líquidos con
diferentes puntos de ebullición. La destilación se
produce cuando se calienta el matraz y los componentes
de la mezcla cambian de líquido a gas, los líquidos de
punto de ebullición más bajos cambian primero y
líquidos con los puntos de ebullición más altos cambian
al último.
12. MATRAZ KITASATO
Un matraz de Erlenmeyer con un tubo de desprendimiento
o tabuladora lateral. También sirve para realizar
experimentos con peluche, como destilación, recolección
de gases hidroneumática (desplazamiento de volúmenes),
filtraciones al vacío, etc.

8. 13. VASO DE PRECIPITACION
Es un recipiente cilíndrico de vidrio borosilicado fino
que se utiliza muy comúnmente en el laboratorio, sobre
todo, para preparar o calentar sustancias y traspasar
líquidos.
14. VARILLA DE AGITACION
Se utiliza para agitar las disoluciones con varillas
huecas, mediante su calentamiento con el mechero y
posterior estiramiento, se consiguen capilares. Hay
que tener cuidado con el vidrio caliente, ya que por su
aspecto no se diferencia del frío y se pueden producir
quemaduras.
15. TUVO DE ENSAYO
Es un tubo de cristal, cerrado por uno de sus
extremos, que se utiliza para hacer análisis
químicos.

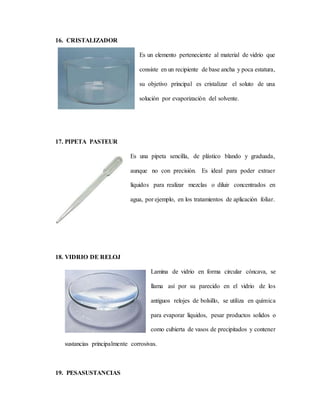

9. 16. CRISTALIZADOR
Es un elemento perteneciente al material de vidrio que
consiste en un recipiente de base ancha y poca estatura,
su objetivo principal es cristalizar el soluto de una
solución por evaporización del solvente.
17. PIPETA PASTEUR
Es una pipeta sencilla, de plástico blando y graduada,
aunque no con precisión. Es ideal para poder extraer
líquidos para realizar mezclas o diluir concentrados en
agua, por ejemplo, en los tratamientos de aplicación foliar.
18. VIDRIO DE RELOJ
Lamina de vidrio en forma circular cóncava, se
llama así por su parecido en el vidrio de los
antiguos relojes de bolsillo, se utiliza en química
para evaporar líquidos, pesar productos solidos o
como cubierta de vasos de precipitados y contener
sustancias principalmente corrosivas.
19. PESASUSTANCIAS

10. Instrumentos para soportar medidas de masas.
Instrumentos en los cuales se colocan las sustancias
que desean pesarse.
20. MECHERO DE ALCOHOL
Es una fuente de calor, de baja intensidad, que funciona
con alcohol etílico. Como un accesorio de seguridad se
utiliza una pieza que en caso de accidente, cubre la
entrada de oxígeno, de manera que el fuego se sofoca. Se
utiliza en laboratorio para hacer combustión.
21. REFRIGERANTE RECTO
Tiene un tubo interno que es recto y se
utiliza como condensador.

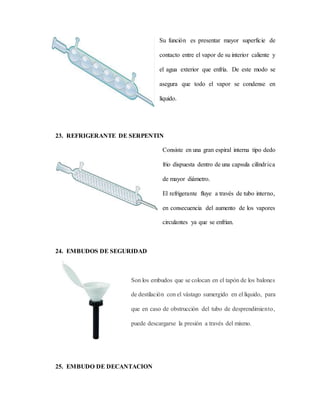

22. REFRIGERANTE DE BOLAS

11. Su función es presentar mayor superficie de
contacto entre el vapor de su interior caliente y
el agua exterior que enfría. De este modo se
asegura que todo el vapor se condense en
líquido.
23. REFRIGERANTE DE SERPENTIN
Consiste en una gran espiral interna tipo dedo
frio dispuesta dentro de una capsula cilíndrica
de mayor diámetro.
El refrigerante fluye a través de tubo interno,
en consecuencia del aumento de los vapores
circulantes ya que se enfrían.
24. EMBUDOS DE SEGURIDAD
Son los embudos que se colocan en el tapón de los balones
de destilación con el vástago sumergido en el líquido, para
que en caso de obstrucción del tubo de desprendimiento,
puede descargarse la presión a través del mismo.

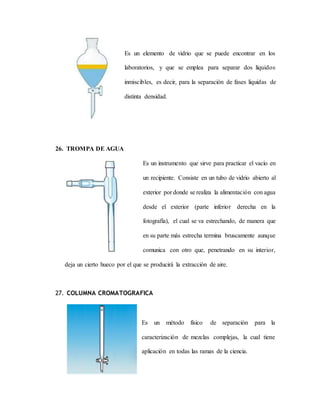

25. EMBUDO DE DECANTACION

12. Es un elemento de vidrio que se puede encontrar en los
laboratorios, y que se emplea para separar dos líquidos
inmiscibles, es decir, para la separación de fases liquidas de
distinta densidad.
26. TROMPA DE AGUA
Es un instrumento que sirve para practicar el vacío en
un recipiente. Consiste en un tubo de vidrio abierto al
exterior por donde se realiza la alimentación con agua
desde el exterior (parte inferior derecha en la
fotografía), el cual se va estrechando, de manera que
en su parte más estrecha termina bruscamente aunque
comunica con otro que, penetrando en su interior,
deja un cierto hueco por el que se producirá la extracción de aire.
27. COLUMNA CROMATOGRAFICA
Es un método físico de separación para la
caracterización de mezclas complejas, la cual tiene
aplicación en todas las ramas de la ciencia.

13. 28. SOXHIET
Es un tipo de material de vidrio utilizado para la extracción de
compuestos, generalmente de naturaleza lipídica, contenidos en
un sólido, a través de un disolvente afín.
29. TUBO EN U
Es un tubo cilíndrico en forma de "U" de unos 2 cm de
diámetro que se utiliza fundamentalmente para verificar
reacciones de Oxidación-Reducción (REDOX) donde cada
una de las semirreacciones tiene lugar en cada una de las
ramas.
30. TUBO THIELE
Se utiliza principalmente en la determinación de los puntos
de fusión de una determinada sustancia.
Para esto se llena de un líquido con un punto de fusión
elevado, y se calienta. Su peculiar forma hace que las
corrientes de convención formadas por el calentamiento,
mantengan todo el tubo a temperatura constante.

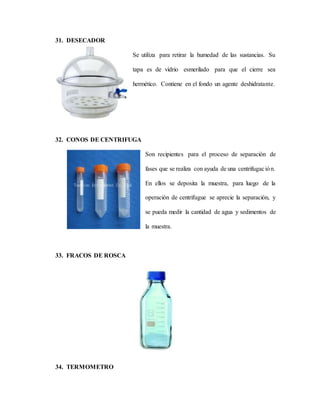

14. 31. DESECADOR
Se utiliza para retirar la humedad de las sustancias. Su
tapa es de vidrio esmerilado para que el cierre sea
hermético. Contiene en el fondo un agente deshidratante.
32. CONOS DE CENTRIFUGA
Son recipientes para el proceso de separación de
fases que se realiza con ayuda de una centrifugación.
En ellos se deposita la muestra, para luego de la
operación de centrifugue se aprecie la separación, y
se pueda medir la cantidad de agua y sedimentos de
la muestra.
33. FRACOS DE ROSCA

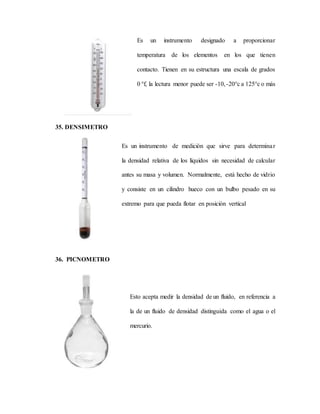

34. TERMOMETRO

15. Es un instrumento designado a proporcionar
temperatura de los elementos en los que tienen
contacto. Tienen en su estructura una escala de grados
0 °f, la lectura menor puede ser -10,-20°c a 125°c o más
35. DENSIMETRO
Es un instrumento de medición que sirve para determinar
la densidad relativa de los líquidos sin necesidad de calcular
antes su masa y volumen. Normalmente, está hecho de vidrio
y consiste en un cilindro hueco con un bulbo pesado en su
extremo para que pueda flotar en posición vertical
36. PICNOMETRO
Esto acepta medir la densidad de un fluido, en referencia a
la de un fluido de densidad distinguida como el agua o el
mercurio.

16. 37. EMBUDO
Es un instrumento empleado para canalizar líquidos y
materiales gaseosos granulares en recipientes con bocas
anchas.
MATERIALES DE PORCELANA
1. MORTERO
Utensilio de laboratorio que sirve para moler o
machacar semillas, sustancias químicas, etc.; consiste en
un recipiente de piedra, cerámica, madera u otro material
con forma de vaso ancho de cavidad semiesférica y un
pequeño mazo (mano de mortero) con el que se machaca

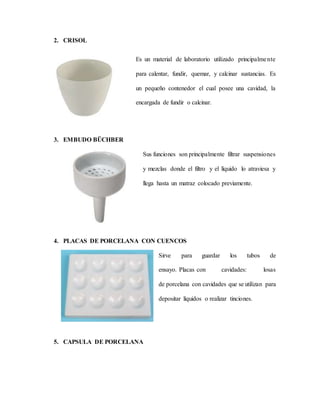

17. 2. CRISOL
Es un material de laboratorio utilizado principalmente
para calentar, fundir, quemar, y calcinar sustancias. Es
un pequeño contenedor el cual posee una cavidad, la
encargada de fundir o calcinar.
3. EMBUDO BÜCHBER
Sus funciones son principalmente filtrar suspensiones
y mezclas donde el filtro y el líquido lo atraviesa y
llega hasta un matraz colocado previamente.
4. PLACAS DE PORCELANA CON CUENCOS
Sirve para guardar los tubos de
ensayo. Placas con cavidades: losas
de porcelana con cavidades que se utilizan para
depositar líquidos o realizar tinciones.
5. CAPSULA DE PORCELANA

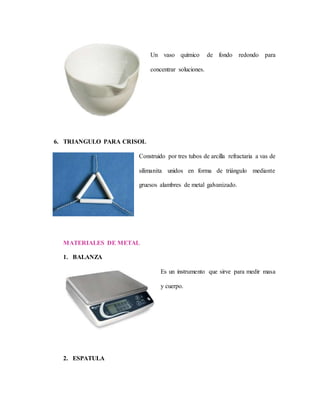

18. Un vaso químico de fondo redondo para
concentrar soluciones.
6. TRIANGULO PARA CRISOL
Construido por tres tubos de arcilla refractaria a vas de
silimanita unidos en forma de triángulo mediante
gruesos alambres de metal galvanizado.
MATERIALES DE METAL
1. BALANZA
Es un instrumento que sirve para medir masa
y cuerpo.
2. ESPATULA

19. Es una herramienta que se utiliza en el laboratorio
para recoger sólidos y poder verterlos en otro sitio.
Suelen tener dos partes, una con una espátula
pequeña y otra con una pequeña cuchara más o
menos cóncava, aunque existen espátulas que tienen
las dos partes iguales; según la naturaleza del sólido
a recoger se utiliza una parte u otra.
3. MECHERO BUNSEN
Es un instrumento utilizado en laboratorios científicos
para calentar o esterilizar muestras o reactivos químicos.
Una de las fuentes de calor más sencillas del laboratorio
y es utilizado para obtener temperaturas no muy
elevadas.
4. PINZAS DE CRISOL
Tienen forma de tenazas, o de tijeras grandes
con el extremo adaptado para sujetar
un crisol mientras se calienta fuertemente. Solo
pueden estar construidas en metal, para
aguantar temperaturas muy altas, y se
necesitan guantes protectores para agarrarlas.

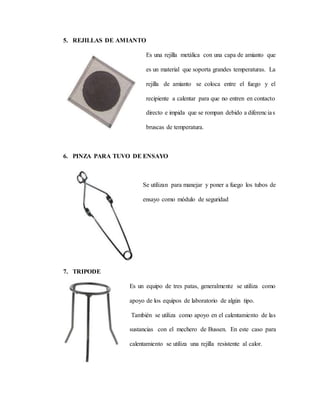

20. 5. REJILLAS DE AMIANTO
Es una rejilla metálica con una capa de amianto que
es un material que soporta grandes temperaturas. La
rejilla de amianto se coloca entre el fuego y el
recipiente a calentar para que no entren en contacto
directo e impida que se rompan debido a diferencias
bruscas de temperatura.
6. PINZA PARA TUVO DE ENSAYO
Se utilizan para manejar y poner a fuego los tubos de
ensayo como módulo de seguridad
7. TRIPODE
Es un equipo de tres patas, generalmente se utiliza como
apoyo de los equipos de laboratorio de algún tipo.
También se utiliza como apoyo en el calentamiento de las
sustancias con el mechero de Bussen. En este caso para
calentamiento se utiliza una rejilla resistente al calor.

21. 8. PIE
Se utiliza en laboratorio para realizar montajes con los
materiales presentes en el laboratorio y obtener sistemas
de medición o de diversas funciones. Está formado por
nueces de laboratorio (que son generalmente metálicas),
una base y una varilla cilíndrica vertical.
9. ARO
Es un instrumento metálico de laboratorio, es un soporte para
ponerlo sobre un mechero BUNSEN y poniéndole una placa
encima, poder calentar al fuego. Generalmente se emplea
como soporte para poner frascos de vidrio sobre el mechero,
se puede usar anexado al soporte universal, con embudos de
extracción (también llamados de decantación). Sirve de
ayuda para calentar un recipiente.
10. NUEZ DOBLE
Es una pieza que posee dos agujeros con dos tornillos
opuestos. Uno de los agujeros se utiliza para ajustar la
doble nuez, mientras que en la otra se coloca y ajusta
la pieza a sujetar. Su función es sujetar otras
herramientas, como argolla o pinzas, la cual a su vez
debe sujetarse en un soporte universal.

22. 11. PINZA DE BURETA
Son unas pinzas metálicas confeccionadas con
la única misión de sostener en posición
vertical las buretas. Aunque dichas pinzas
cogen con fuerza a la bureta, la presión que se
ejerce sobre el vidrio es pequeña al tener poca
superficie de contacto e impide que estas se
rompan.
12. GRADILLA PARA TUBO DE ENSAYO
Es utilizada para sostener y almacenar gran
cantidad de tubos de ensayo, de todos los
diámetros y formas. Su principal función es
facilitar el manejo de los tubos de ensayo.
13. KJELDAHL
Son aparatos utilizados para la determinación de
proteínas y el contenido de Nitrógeno.

23. 14. CENTRIFUGA
Es una máquina que pone en rotación una muestra para
–por fuerza centrífuga– acelerar la decantación o la
sedimentación de sus componentes o fases
(generalmente una sólida y una líquida), según su
densidad. Existen diversos tipos, comúnmente para
objetivos específicos.
15. CENTRIFUGA MANUAL
16. AGITADOR MARGNETICO
Consiste de una pequeña barra magnética
(llamada barra de agitación) la cual esta
normalmente cubierta por una capa de
plástico (usualmente Teflón) y una placa
debajo de la cual se tiene una magneto
rotatoria o una serie de electro magnetos
dispuestas en forma circular a fin de crear un
campo magnético rotatorio.

24. 17. PH-METRO
Es un sensor utilizado en el método electro químico para
medir el pH de una disolución. La determinación de pH
consiste en medir el potencial que se desarrolla a través de
una fina membrana de vidrio que separa
dos soluciones con diferente concentración de protones.
Una celda para la medida de pH consiste en un par
de electrodos, uno de calomel (mercurio, cloruro de mercurio) y otro de vidrio,
sumergidos en la disolución de la que queremos medir el pH.
18. REFRACTOMETRO
Es un método óptico que se define la
velocidad prolongada de la luz en una
medida/compuestos/ sustancia/cuerpo, la
cual se vincula directamente con la densidad
de este medio/compuesto/sustancia/cuerpo.

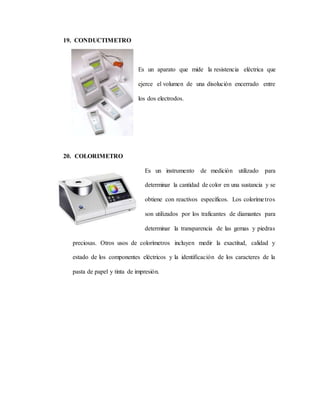

25. 19. CONDUCTIMETRO
Es un aparato que mide la resistencia eléctrica que
ejerce el volumen de una disolución encerrado entre
los dos electrodos.
20. COLORIMETRO
Es un instrumento de medición utilizado para
determinar la cantidad de color en una sustancia y se
obtiene con reactivos específicos. Los colorímetros
son utilizados por los traficantes de diamantes para
determinar la transparencia de las gemas y piedras
preciosas. Otros usos de colorímetros incluyen medir la exactitud, calidad y
estado de los componentes eléctricos y la identificación de los caracteres de la
pasta de papel y tinta de impresión.

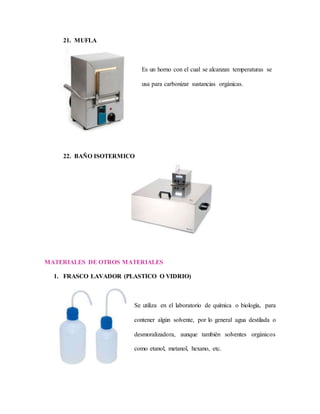

26. 21. MUFLA
Es un horno con el cual se alcanzan temperaturas se
usa para carbonizar sustancias orgánicas.
22. BAÑO ISOTERMICO
MATERIALES DE OTROS MATERIALES
1. FRASCO LAVADOR (PLASTICO O VIDRIO)
Se utiliza en el laboratorio de química o biología, para
contener algún solvente, por lo general agua destilada o
desmoralizadora, aunque también solventes orgánicos
como etanol, metanol, hexano, etc.

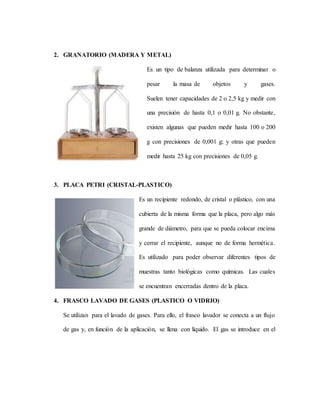

27. 2. GRANATORIO (MADERA Y METAL)
Es un tipo de balanza utilizada para determinar o
pesar la masa de objetos y gases.
Suelen tener capacidades de 2 o 2,5 kg y medir con
una precisión de hasta 0,1 o 0,01 g. No obstante,
existen algunas que pueden medir hasta 100 o 200
g con precisiones de 0,001 g; y otras que pueden
medir hasta 25 kg con precisiones de 0,05 g.
3. PLACA PETRI (CRISTAL-PLASTICO)
Es un recipiente redondo, de cristal o plástico, con una
cubierta de la misma forma que la placa, pero algo más
grande de diámetro, para que se pueda colocar encima
y cerrar el recipiente, aunque no de forma hermética.
Es utilizado para poder observar diferentes tipos de
muestras tanto biológicas como químicas. Las cuales
se encuentran encerradas dentro de la placa.
4. FRASCO LAVADO DE GASES (PLASTICO O VIDRIO)
Se utilizan para el lavado de gases. Para ello, el frasco lavador se conecta a un flujo
de gas y, en función de la aplicación, se llena con líquido. El gas se introduce en el

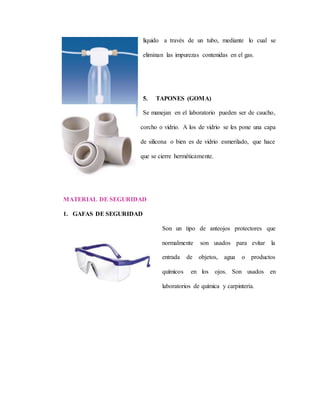

28. líquido a través de un tubo, mediante lo cual se
eliminan las impurezas contenidas en el gas.
5. TAPONES (GOMA)
Se manejan en el laboratorio pueden ser de caucho,
corcho o vidrio. A los de vidrio se les pone una capa
de silicona o bien es de vidrio esmerilado, que hace
que se cierre herméticamente.
MATERIAL DE SEGURIDAD
1. GAFAS DE SEGURIDAD
Son un tipo de anteojos protectores que
normalmente son usados para evitar la
entrada de objetos, agua o productos
químicos en los ojos. Son usados en
laboratorios de química y carpintería.

29. 2. MASCARILLA
Es un objeto de alta protección contra partículas
sólidas, líquidas y muy tóxicas. Con válvula de
exhalación.
3. GUANTES
La finalidad de los guantes industriales es proteger las
manos de los operadores de algún componente químico,
de la temperatura, de alguna característica corto-
punzante, riesgos mecánicos y/o productos muy
delicados.
4. DELANTAL
Es una pieza de ropa amplia y larga que sirve en
un laboratorio para protegerse de cualquier daño que
puedan hacer las sustancias químicas a la ropa o a las
personas.

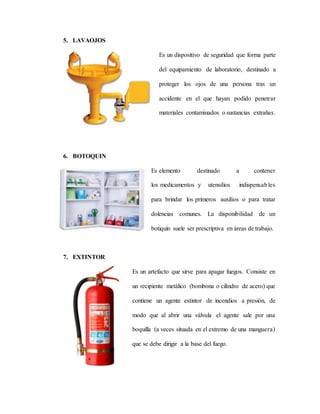

30. 5. LAVAOJOS
Es un dispositivo de seguridad que forma parte
del equipamiento de laboratorio, destinado a
proteger los ojos de una persona tras un
accidente en el que hayan podido penetrar
materiales contaminados o sustancias extrañas.
6. BOTOQUIN
Es elemento destinado a contener
los medicamentos y utensilios indispensables
para brindar los primeros auxilios o para tratar
dolencias comunes. La disponibilidad de un
botiquín suele ser prescriptiva en áreas de trabajo.
7. EXTINTOR
Es un artefacto que sirve para apagar fuegos. Consiste en
un recipiente metálico (bombona o cilindro de acero) que
contiene un agente extintor de incendios a presión, de
modo que al abrir una válvula el agente sale por una
boquilla (a veces situada en el extremo de una manguera)
que se debe dirigir a la base del fuego.

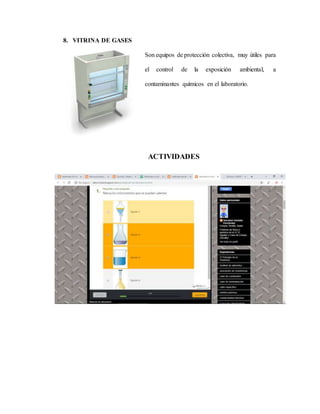

31. 8. VITRINA DE GASES
Son equipos de protección colectiva, muy útiles para
el control de la exposición ambiental, a
contaminantes químicos en el laboratorio.
ACTIVIDADES

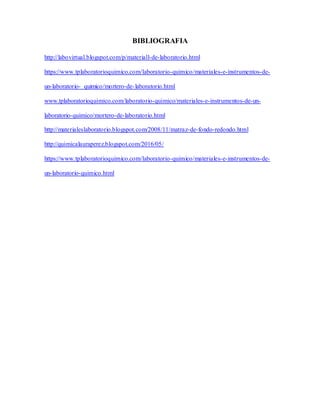

38. BIBLIOGRAFIA
http://labovirtual.blogspot.com/p/materiall-de-laboratorio.html
https://www.tplaboratorioquimico.com/laboratorio-quimico/materiales-e-instrumentos-de-
un-laboratorio- quimico/mortero-de-laboratorio.html
www.tplaboratorioquimico.com/laboratorio-quimico/materiales-e-instrumentos-de-un-
laboratorio-quimico/mortero-de-laboratorio.html
http://materialeslaboratorio.blogspot.com/2008/11/matraz-de-fondo-redondo.html
http://quimicalauraperez.blogspot.com/2016/05/
https://www.tplaboratorioquimico.com/laboratorio-quimico/materiales-e-instrumentos-de-
un-laboratorio-quimico.html
