El documento describe los procedimientos de bloqueo y etiquetado para trabajos de mantenimiento. Incluye información sobre aislamiento de energía, bloqueos personales y grupales, cajas de bloqueo, dispositivos de bloqueo y etiquetado personal. Detalla los pasos a seguir que incluyen desenergizar equipos, colocar bloqueos y etiquetas personales, verificar ausencia de energía, retirar herramientas al finalizar y quitar bloqueos. También cubre procedimientos para bloqueo de equipos de alto voltaje y retiro forz

1. Bloqueo y Etiquetado Ing. Yanet Caldas Galindo
Caldas_Yanet@Hotmail.com

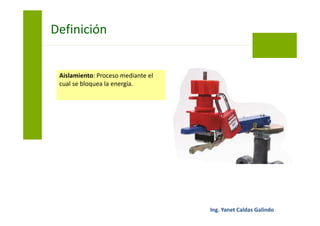

2. Aislamiento: Proceso mediante el
cual se bloquea la energía.
Bloqueo y Etiquetado

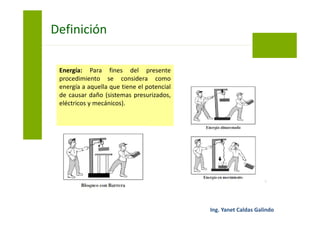

3. Energía: Para fines del presente
procedimiento se considera como
energía a aquella que tiene el potencial
de causar daño (sistemas presurizados,
eléctricos y mecánicos).
Bloqueo y Etiquetado

4. Bloqueo Personal: Es el candado
personal de un empleado. Sólo debe
existir una copia de la llave y ésta debe
permanecer siempre en poder del
trabajador.
Bloqueo y Etiquetado

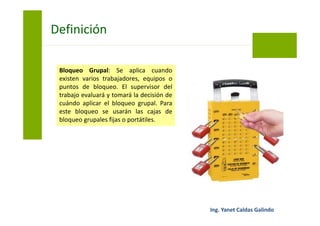

5. Bloqueo Grupal: Se aplica cuando
existen varios trabajadores, equipos o
puntos de bloqueo. El supervisor del
trabajo evaluará y tomará la decisión de
cuándo aplicar el bloqueo grupal. Para
este bloqueo se usarán las cajas de
bloqueo grupales fijas o portátiles.
Bloqueo y Etiquetado

6. Caja de Bloqueo Grupal Es una caja que se
utiliza en situaciones de bloqueo grupal
donde las llaves de los candados principales
utilizados están dentro de la caja y se
colocan candados personales en la caja de
bloqueo para evitar que ésta sea abierta por
personas que no trabajan en la operación.
Bloqueo y Etiquetado

7. Dispositivo de Bloqueo: Es cualquier
dispositivo para evitar la liberación de
energía. Los dispositivos de bloqueo pueden
ser candados, chapas de cierre, barras de
contención.
Bloqueo y Etiquetado

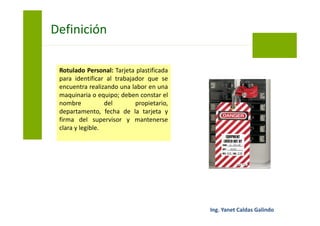

8. Rotulado Personal: Tarjeta plastificada
para identificar al trabajador que se
encuentra realizando una labor en una
maquinaria o equipo; deben constar el
nombre del propietario,
departamento, fecha de la tarjeta y
firma del supervisor y mantenerse
clara y legible.
Bloqueo y Etiquetado

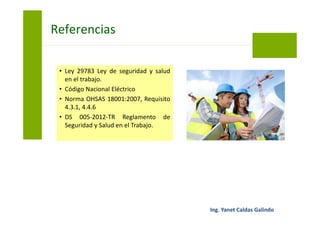

9. Referencias:
• Ley 29783 Ley de seguridad y salud
en el trabajo.
• Código Nacional Eléctrico
• Norma OHSAS 18001:2007, Requisito
4.3.1, 4.4.6
• DS 005-2012-TR Reglamento de
Seguridad y Salud en el Trabajo.
Bloqueo y Etiquetado

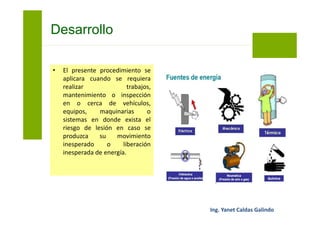

10. • El presente procedimiento se
aplicara cuando se requiera
realizar trabajos,
mantenimiento o inspección
en o cerca de vehículos,
equipos, maquinarias o
sistemas en donde exista el
riesgo de lesión en caso se
produzca su movimiento
inesperado o liberación
inesperada de energía.
Bloqueo y Etiquetado

11. • Antes de iniciar el trabajo,
mantenimiento o inspección el
vehículo, equipo, maquinaria o
sistema será desenergizado en
todas sus fuentes de energía o
alimentación.
Bloqueo y Etiquetado

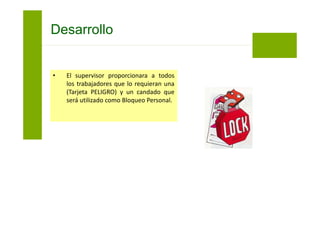

12. • El supervisor proporcionara a todos
los trabajadores que lo requieran una
(Tarjeta PELIGRO) y un candado que
será utilizado como Bloqueo Personal.
Bloqueo y Etiquetado

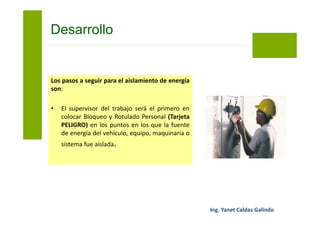

13. Los pasos a seguir para el aislamiento de energía
son:
• El supervisor del trabajo será el primero en
colocar Bloqueo y Rotulado Personal (Tarjeta
PELIGRO) en los puntos en los que la fuente
de energía del vehículo, equipo, maquinaria o
sistema fue aislada.
Bloqueo y Etiquetado

14. Los pasos a seguir para el aislamiento de
energía son:
• Cada trabajador colocará su Bloqueo y
Rotulado Personal (Tarjeta PELIGRO) en
todos los puntos de aislamiento anteriores.
• Luego realizar el aislamiento el supervisor
del trabajo procederá a purgar o aliviar todas
las energías residuales que pudieran quedar.
Bloqueo y Etiquetado

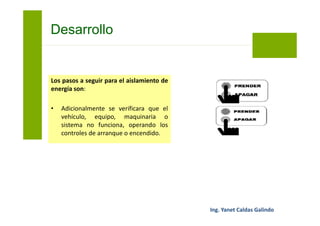

15. Los pasos a seguir para el aislamiento de
energía son:
• Adicionalmente se verificara que el
vehículo, equipo, maquinaria o
sistema no funciona, operando los
controles de arranque o encendido.
Bloqueo y Etiquetado

16. Los pasos a seguir para el aislamiento de
energía son:
• Concluido el trabajo, mantenimiento
o inspección, cada trabajador
procederá al retiro de sus
herramientas, equipos y materiales
empleados y comunicará al
supervisor del trabajo el fin de la
actividad.
Bloqueo y Etiquetado

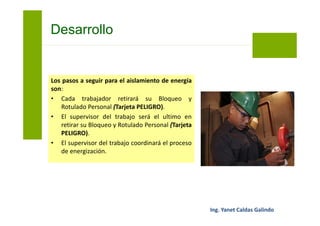

17. Los pasos a seguir para el aislamiento de energía
son:
• Cada trabajador retirará su Bloqueo y
Rotulado Personal (Tarjeta PELIGRO).
• El supervisor del trabajo será el ultimo en
retirar su Bloqueo y Rotulado Personal (Tarjeta
PELIGRO).
• El supervisor del trabajo coordinará el proceso
de energización.
Bloqueo y Etiquetado

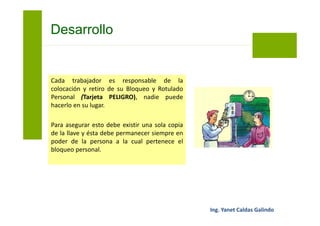

18. Cada trabajador es responsable de la
colocación y retiro de su Bloqueo y Rotulado
Personal (Tarjeta PELIGRO), nadie puede
hacerlo en su lugar.
Para asegurar esto debe existir una sola copia
de la llave y ésta debe permanecer siempre en
poder de la persona a la cual pertenece el
bloqueo personal.
Bloqueo y Etiquetado

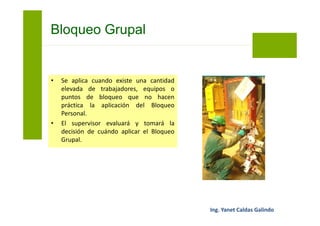

19. • Se aplica cuando existe una cantidad
elevada de trabajadores, equipos o
puntos de bloqueo que no hacen
práctica la aplicación del Bloqueo
Personal.
• El supervisor evaluará y tomará la
decisión de cuándo aplicar el Bloqueo
Grupal.
Bloqueo Grupal

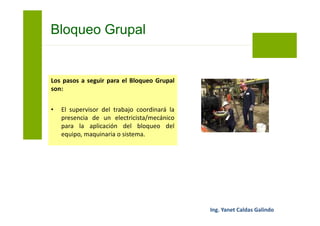

20. Los pasos a seguir para el Bloqueo Grupal
son:
• El supervisor del trabajo coordinará la
presencia de un electricista/mecánico
para la aplicación del bloqueo del
equipo, maquinaria o sistema.
Bloqueo Grupal

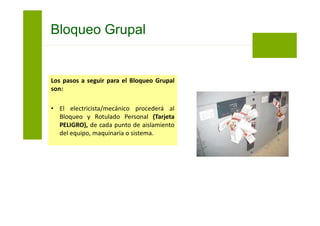

21. Los pasos a seguir para el Bloqueo Grupal
son:
• El electricista/mecánico procederá al
Bloqueo y Rotulado Personal (Tarjeta
PELIGRO), de cada punto de aislamiento
del equipo, maquinaria o sistema.
Bloqueo Grupal

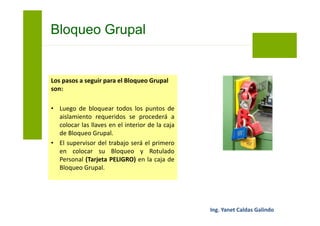

22. Los pasos a seguir para el Bloqueo Grupal
son:
• Luego de bloquear todos los puntos de
aislamiento requeridos se procederá a
colocar las llaves en el interior de la caja
de Bloqueo Grupal.
• El supervisor del trabajo será el primero
en colocar su Bloqueo y Rotulado
Personal (Tarjeta PELIGRO) en la caja de
Bloqueo Grupal.
Bloqueo Grupal

23. • El retiro forzado se aplica en el caso que
un candado tenga que ser retirado
usando la fuerza, debido a que quedó en
el lugar del bloqueo producto del olvido,
pérdida de llave, etc., de algún
trabajador.
• El Supervisor del trabajo realizará todos
los esfuerzos necesarios para ubicar a la
persona y hacer que retorne y retire su
bloqueo y rotulado personalmente.
Retiro forzado de un candado

24. • En caso que no sea ubicado, se
informará al jefe del área y con
el Supervisor del trabajo
realizarán una inspección para
verificar que la energización
del equipo es segura.
Retiro forzado de un candado

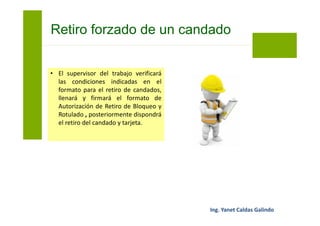

25. • El supervisor del trabajo verificará
las condiciones indicadas en el
formato para el retiro de candados,
llenará y firmará el formato de
Autorización de Retiro de Bloqueo y
Rotulado , posteriormente dispondrá
el retiro del candado y tarjeta.
Retiro forzado de un candado

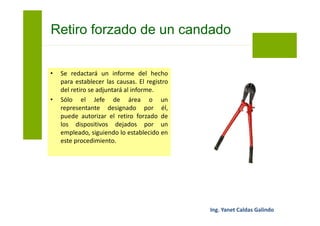

26. • Se redactará un informe del hecho
para establecer las causas. El registro
del retiro se adjuntará al informe.
• Sólo el Jefe de área o un
representante designado por él,
puede autorizar el retiro forzado de
los dispositivos dejados por un
empleado, siguiendo lo establecido en
este procedimiento.
Retiro forzado de un candado

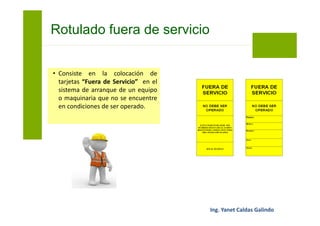

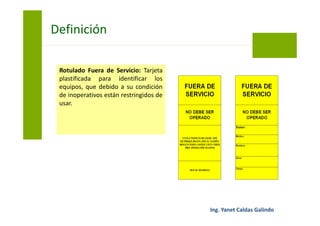

27. • Consiste en la colocación de
tarjetas “Fuera de Servicio” en el
sistema de arranque de un equipo
o maquinaria que no se encuentre
en condiciones de ser operado.
Rotulado fuera de servicio

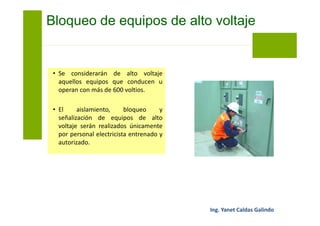

28. • Se considerarán de alto voltaje
aquellos equipos que conducen u
operan con más de 600 voltios.
• El aislamiento, bloqueo y
señalización de equipos de alto
voltaje serán realizados únicamente
por personal electricista entrenado y
autorizado.
Bloqueo de equipos de alto
voltaje

29. • El electricista se encargará de
desenergizar el equipo o sistema de
alto voltaje siguiendo los pasos
establecidos en este procedimiento.
Bloqueo de equipos de alto
voltaje

30. • Al finalizar el trabajo, el electricista
deberá supervisar personalmente el
retiro de los dispositivos del personal y
efectuará la re-energización del equipo
de alto voltaje siguiendo lo establecido.
Bloqueo de equipos de alto
voltaje

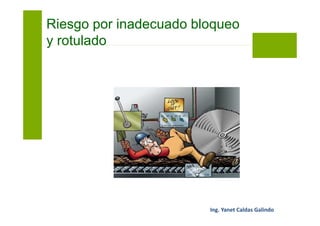

31. Riesgo por inadecuado bloqueo
y rotulado

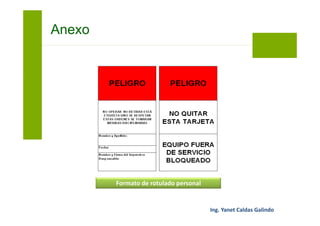

32. Anexo
Formato de rotulado personal

33. Anexo
Formato de rotulado grupal

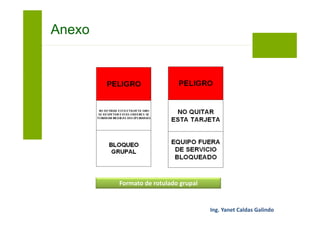

34. Anexo
Formato de Tarjeta de fuera de servicio
