Este documento explica qué es un multímetro, cómo funciona y cómo se utiliza. Un multímetro es un instrumento portátil que puede medir corriente eléctrica, tensión y resistencia. Funciona mediante una bobina y un campo magnético. Se puede usar para medir estas cantidades colocando el multímetro en serie o en paralelo en el circuito, dependiendo de la medición.

1. EL MULTIMETRO
Dayana Arcila Osorno.
Juan C. Echeverri Arenas.
Colegio Nacional Académico.
10.1
Matinal
Sena
Cartago-Valle
29/agosto/2012
1

2. Tabla De Contenido
Pág.
Introducción
1. Justificación………………………………………………………………...4
2. Objetivos…………………………………………………………………….5
2.1Generales……………………………………………………………...5
2.2 Específicos…………………………………………………………....5
3. ¿Qué es un multimetro?........................................................................6
4. ¿Cómo funciona?..................................................................................7
5. ¿Cómo se utiliza?..................................................................................8
6. Términos…………………………………………………………………….9
7. Conclusión…………………………………………………………………11
8. Bibliografía…………………………………………………………………12
2

3. Introducción
Este trabajo va a tratar sobre el multimetro sus funciones, como se utiliza, en
donde lo debemos utilizar y para que nos sirva en trabajo que tenga que ver con la
electricidad.
3

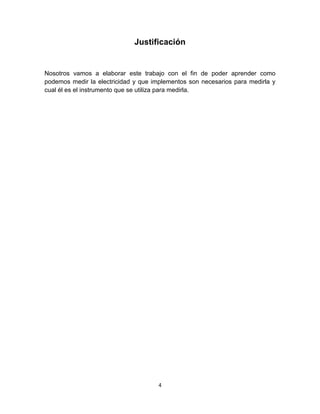

4. Justificación
Nosotros vamos a elaborar este trabajo con el fin de poder aprender como
podemos medir la electricidad y que implementos son necesarios para medirla y
cual él es el instrumento que se utiliza para medirla.
4

5. Objetivos
Generales: Queremos aprender cómo se utiliza el multimetro como podemos
utilizarlo en la medición de electricidad y de voltajes.
Específicos: Queremos aprender los pasos a seguir para utilizar el
multimetro en diferentes casos que lo vallamos a utilizar.
5

6. ¿QUE ES UN MULTIMETRO?
Un multímetro, también denominado polímetro es un instrumento eléctrico portátil
para medir directamente magnitudes eléctricas activas
como corrientes y potenciales (tensiones) o pasivas como resistencias,
capacidades y otras. Las medidas pueden realizarse para corriente continua o
alterna y en varios márgenes de medida cada una. Los hay analógicos y
posteriormente se han introducido los digitales cuya función es la misma (con
alguna variante añadida).
El multímetro tiene un antecedente bastante claro, denominado AVO, que ayudó a
elaborar los multímetros actuales tanto digitales como analógicos. Su invención
viene dada de la mano de Donald Macadie, un ingeniero de la British Post Office,
a quién se le ocurrió la ingeniosa idea de unificar 3 aparatos en uno, tales son
el Amperímetro, Voltímetro y por último el Óhmetro, de ahí viene su
nombre Multímetro AVO. Esta magnífica creación, facilitó el trabajo a todas las
personas que estudiaban cualquier ámbito de la Electrónica.
6

7. ¿COMO FUNCIONA?
El multímetro es un instrumento de medición que funciona de acuerdo a la fuerza
que se produce entre un campo magnético y una bobina de alambre que conduce
una corriente eléctrica, este dispositivo eléctrico se conoce como galvanómetro.
Un multímetro analógico consiste básicamente en un galvanómetro sobre el cual
se coloca una aguja que recorre una escala e indica el valor de las mediciones. El
multímetro puede medir voltaje, corriente y resistencia eléctrica, esto depende de
la manera como está conectado el galvanómetro dentro del multímetro. Para que
el galvanómetro funcione como un instrumento para medir corriente eléctrica
(Amperímetro) se debe conectar en paralelo con una resistencia, el valor de la
resistencia se escoge de acuerdo al valor máximo que se desea medir.
7

8. ¿CÓMO SE UTILIZA?
En la medición de corriente: Para medir una corriente con el multímetro, éste
tiene que ubicarse en el paso de la corriente que se desea medir. Para esto se
abre el circuito en el lugar donde pasa la corriente a medir y conectamos el
multímetro (lo ponemos en "serie").Si la lectura es negativa significa que la
corriente en el componente, circula en sentido opuesto al que se había supuesto,
(normalmente se supone que por el cable rojo entra la corriente al multímetro y por
el cable negro sale)
En la medición de resistencia: El procedimiento para medir una resistencia es
bastante similar al de medir tensiones. Basta con colocar la ruleta en la posición
de ohmios y en la escala apropiada al tamaño de la resistencia que vamos a
medir. Si no sabemos cuántos ohmios tiene la resistencia a medir, empezaremos
con colocar la ruleta en la escala más grande, e iremos reduciendo la escala hasta
que encontremos la que más precisión nos da sin salirnos de rango.
En la medición de voltaje: Es importante que sepas que cuando el multímetro
está puesto en modo de voltaje, es como si estuvieras poniendo una resistencia
infinita en paralelo, es decir, es como si estuvieras aplicando una resistencia
infinita en las terminales dónde vas a medir el voltaje, por lo que no tienes por qué
preocuparte por hacer un corto circuito.
En la medición de la continuidad: Asegurarse de que no hay potencia
conectada en los circuitos donde se probara continuidad. Luego preparar el
multímetro digital para probar el voltaje insertando el cable de la sonda negra en el
puerto “común” de entrada y el cable de la sonda roja en el puerto de entrada de
“Voltios/Ohmios”
8

9. TERMINOS
Corriente eléctrica (AC y DC): La corriente continúa o corriente directa (DC) es
el flujo continuo de electrones a través de un conductor entre dos puntos de
distinto potencial. A diferencia de la corriente alterna (AC), en la corriente continua
las cargas eléctricas circulan siempre en la misma dirección (es decir, los
terminales de mayor y de menor potencial son siempre los mismos). Aunque
comúnmente se identifica la corriente continúa con la corriente constante (por
ejemplo la suministrada por una batería), es continua toda corriente que mantenga
siempre la misma polaridad. También se dice corriente continua cuando los
electrones se mueven siempre en el mismo sentido, el flujo se denomina corriente
continua y va (por convenio) del polo positivo al negativo.
Tensión (AC y DC): Convertidor de tensión Continua en Alterna, CC/CA. Diseño de
Grado Industrial de amplia gama de potencias. Genera Tensión Alterna Senoidal
Monofásica o Trifásica, regulada, del valor requerido, a partir de una fuente de
Tensión Continua (banco de baterías o rectificador).
Resistencia eléctrica: La resistencia eléctrica de un objeto es una medida de su
oposición al paso de corriente. La resistencia eléctrica tiene un parecido
conceptual a la fricción en la física mecánica. La unidad de la resistencia en
el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la
práctica existen diversos métodos, entre los que se encuentra el uso de
un ohmímetro. Además, su cantidad recíproca es la conductancia, medida
en Siemens.
La resistencia de cualquier objeto depende únicamente de su geometría y de
su resistividad, por geometría se entiende a la longitud y el área del objeto
mientras que la resistividad es un parámetro que depende del material del objeto y
de la temperatura a la cual se encuentra sometido. Esto significa que, dada una
temperatura y un material, la resistencia es un valor que se mantendrá constante.
Además, de acuerdo con la ley de Ohm la resistencia de un material puede
definirse como la razón entre la caída de tensión y la corriente en dicha
resistencia.
9

10. Continuidad: La continuidad eléctrica es la capacidad de un cuerpo de permitir el
paso de la corriente eléctrica a través de sí. También es definida como la
propiedad natural característica de cada cuerpo que representa la facilidad con la
que los electrones pueden pasar por él. Varía con la temperatura. La
conductividad eléctrica es una de las características más importantes de los
materiales.
Polo a tierra: La toma a tierra es un sistema de protección al usuario de los
aparatos conectados a la red eléctrica. Consiste en una pieza metálica, conocida
como pica o electrodo o jabalina, enterrada en suelo con poca resistencia y si es
posible conectada también a las partes metálicas de la estructura de un edificio.
Se conecta y distribuye por la instalación por medio de un cable de aislante de
color verde y amarillo, que debe acompañar en todas sus derivaciones a los
cables de tensión eléctrica, y debe llegar a través de los enchufes a cualquier
aparato que disponga de partes metálicas que no estén suficientemente
separadas de los elementos conductores de su interior.
10

11. Conclusión
Podemos concluir que el multimetro nos sirve para medir magnitudes eléctricas
activas como corrientes y potenciales, tensiones, resistencias, capacidades y
otras. Las medidas pueden realizarse para corriente continua o alterna y en varios
márgenes de medida cada una.
11
