1. CAPITULO IV: PROTECCION Y ENCAUZAMIENTO DE RIOS
Una de las formas más eficiente de controlar el cauce de un río es la construcción de muros o diques
revestidos longitudinales a lo largo de la corriente, siguiendo los patrones de curvatura típicos de la
corriente. Estos muros o diques pueden construirse dentro del cauce disminuyendo la sección para
facilitar la navegación o separar las corrientes de la orilla o pueden construirse con medidas de
protección a lo largo de las orillas actuales. La construcción de estructuras longitudinales favorece la
formación de un canal más estable y uniforme. Generalmente se diseña para un ancho permanente
normal y se pueden dejar espacios entre el muro y la orilla para que sean sedimentados
posteriormente. Desde el punto de vista hidráulico las estructuras longitudinales ayudan a aumentar la
velocidad y disminuir la resistencia, al movimiento y la erosión. En ocasiones las canalizaciones pueden
dar resultados negativos si el ancho diseñado es muy pequeño para acomodar el caudal de las avenidas
del río. En estos casos existe el problema de que no es posible reacondicionar los muros para corregir el
error, cosa que sí es posible en las canalizaciones con espigones donde se puede disminuir la longitud
de los espigones después de construidos (Przedwojski, 1995).
OBRAS DE CONTROL DE LA EROSIÓN
Erosión: el proceso puede ser analizado iniciando por el desprendimiento de las partículas de suelo,
debido al impacto de las gotas de lluvia y al mismo tiempo ocurre el proceso de flujo superficial o
escorrentía, la cual hace que las partículas removidas sean incorporadas a la corriente y transportadas
talud abajo. Adicionalmente, las corrientes generan procesos de desprendimiento de partículas por
acción de la fuerza del agua en movimiento. Los procesos son muy complejos y es común que varios
procesos actúen conjuntamente.
Las corrientes de agua son volúmenes de agua en movimiento, los cuales debido a la fuerza tractiva de
la corriente pueden producir el desprendimiento, transporte y depositación de las partículas de suelo o
sedimentos tanto en el fondo como en la ribera de la corriente.

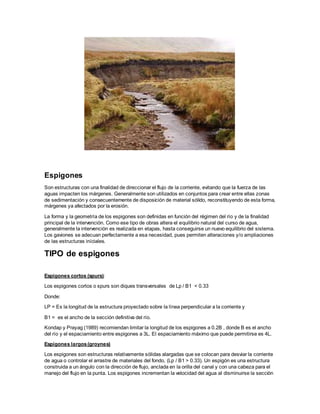

2. Espigones
Son estructuras con una finalidad de direccionar el flujo de la corriente, evitando que la fuerza de las
aguas impacten los márgenes. Generalmente son utilizados en conjuntos para crear entre ellas zonas
de sedimentación y consecuentemente de disposición de material sólido, reconstituyendo de esta forma,
márgenes ya afectados por la erosión.
La forma y la geometría de los espigones son definidas en función del régimen del río y de la finalidad
principal de la intervención. Como ese tipo de obras altera el equilibrio natural del curso de agua,
generalmente la intervención es realizada en etapas, hasta conseguirse un nuevo equilibrio del sistema.
Los gaviones se adecuan perfectamente a esa necesidad, pues permiten alteraciones y/o ampliaciones
de las estructuras iníciales.
TIPO de espigones
Espigones cortos (spurs):
Los espigones cortos o spurs son diques transversales de Lp / B1 < 0.33
Donde:
LP = Es la longitud de la estructura proyectado sobre la línea perpendicular a la corriente y
B1 = es el ancho de la sección definitiva del río.
Kondap y Prayag (1989) recomiendan limitar la longitud de los espigones a 0.2B , donde B es el ancho
del río y el espaciamiento entre espigones a 3L. El espaciamiento máximo que puede permitirse es 4L.
Espigones largos (groynes)
Los espigones son estructuras relativamente sólidas alargadas que se colocan para desviar la corriente
de agua o controlar el arrastre de materiales del fondo, (Lp / B1 > 0.33). Un espigón es una estructura
construida a un ángulo con la dirección de flujo, anclada en la orilla del canal y con una cabeza para el
manejo del flujo en la punta. Los espigones incrementan la velocidad del agua al disminuirse la sección

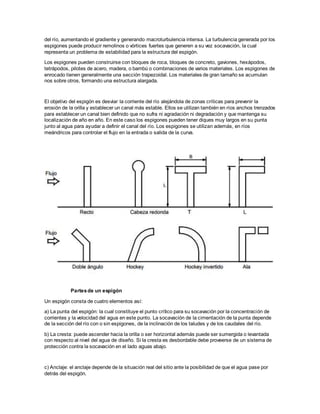

3. del río, aumentando el gradiente y generando macroturbulencia intensa. La turbulencia generada por los
espigones puede producir remolinos o vórtices fuertes que generen a su vez socavación, la cual
representa un problema de estabilidad para la estructura del espigón.
Los espigones pueden construirse con bloques de roca, bloques de concreto, gaviones, hexápodos,
tetrápodos, pilotes de acero, madera, o bambú o combinaciones de varios materiales. Los espigones de
enrocado tienen generalmente una sección trapezoidal. Los materiales de gran tamaño se acumulan
nos sobre otros, formando una estructura alargada.
El objetivo del espigón es desviar la corriente del río alejándola de zonas críticas para prevenir la
erosión de la orilla y establecer un canal más estable. Ellos se utilizan también en ríos anchos trenzados
para establecer un canal bien definido que no sufra ni agradación ni degradación y que mantenga su
localización de año en año. En este caso los espigones pueden tener diques muy largos en su punta
junto al agua para ayudar a definir el canal del río. Los espigones se utilizan además, en ríos
meándricos para controlar el flujo en la entrada o salida de la curva.
Partes de un espigón
Un espigón consta de cuatro elementos así:
a) La punta del espigón: la cual constituye el punto crítico para su socavación por la concentración de
corrientes y la velocidad del agua en este punto. La socavación de la cimentación de la punta depende
de la sección del río con o sin espigones, de la inclinación de los taludes y de los caudales del río.
b) La cresta: puede ascender hacia la orilla o ser horizontal además puede ser sumergida o levantada
con respecto al nivel del agua de diseño. Si la cresta es desbordable debe proveerse de un sistema de
protección contra la socavación en el lado aguas abajo.
c) Anclaje: el anclaje depende de la situación real del sitio ante la posibilidad de que el agua pase por
detrás del espigón.
4. d) Cimiento: es el factor que determina la durabilidad del espigón. El cimiento a su vez está constituido
por la fundación propiamente dicha y por un tapete o colchón, como protección contra la socavación.

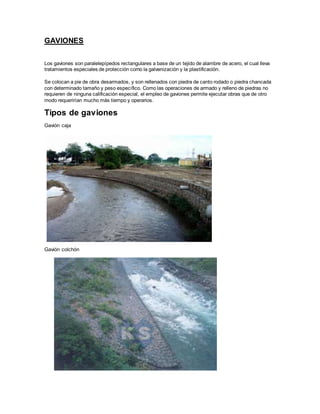

5. GAVIONES
Los gaviones son paralelepípedos rectangulares a base de un tejido de alambre de acero, el cual lleva
tratamientos especiales de protección como la galvanización y la plastificación.
Se colocan a pie de obra desarmados, y son rellenados con piedra de canto rodado o piedra chancada
con determinado tamaño y peso específico. Como las operaciones de armado y relleno de piedras no
requieren de ninguna calificación especial, el empleo de gaviones permite ejecutar obras que de otro
modo requerirían mucho más tiempo y operarios.
Tipos de gaviones
Gavión caja

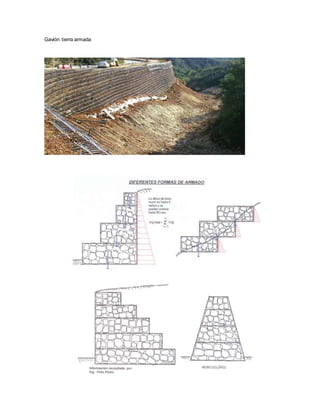

Gavión colchón

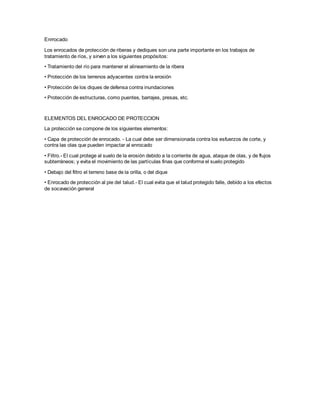

7. Enrrocado
Los enrocados de protección de riberas y dediques son una parte importante en los trabajos de
tratamiento de ríos, y sirven a los siguientes propósitos:
• Tratamiento del río para mantener el alineamiento de la ribera
• Protección de los terrenos adyacentes contra la erosión
• Protección de los diques de defensa contra inundaciones
• Protección de estructuras, como puentes, barrajes, presas, etc.
ELEMENTOS DEL ENROCADO DE PROTECCION
La protección se compone de los siguientes elementos:
• Capa de protección de enrocado. - La cual debe ser dimensionada contra los esfuerzos de corte, y
contra las olas que pueden impactar al enrocado
• Filtro.- El cual protege al suelo de la erosión debido a la corriente de agua, ataque de olas, y de flujos
subterráneos; y evita el movimiento de las partículas finas que conforma el suelo protegido
• Debajo del filtro el terreno base de la orilla, o del dique
• Enrocado de protección al pie del talud.- El cual evita que el talud protegido falle, debido a los efectos
de socavación general
