1. ENERGIAS ALTERNATIVAS
Ing. Nelson Hernández
http://gerenciayenergia.blogspot.com/ Octubre, 2008

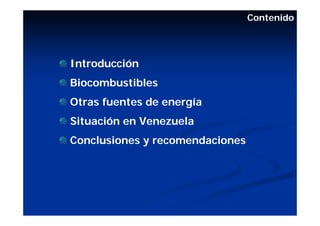

2. Contenido
Introducción
Biocombustibles
Otras fuentes de energía
Situación en Venezuela
Conclusiones y recomendaciones

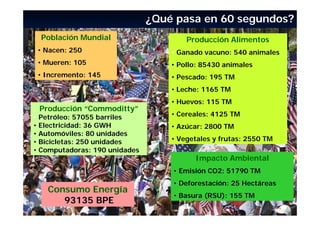

3. ¿Qué pasa en 60 segundos?
Población Mundial Producción Alimentos
• Nacen: 250 • Ganado vacuno: 540 animales
• Mueren: 105 • Pollo: 85430 animales
• Incremento: 145 • Pescado: 195 TM
• Leche: 1165 TM
• Huevos: 115 TM
Producción “Commoditty”
• Petróleo: 57055 barriles • Cereales: 4125 TM
• Electricidad: 36 GWH • Azúcar: 2800 TM
• Automóviles: 80 unidades
• Bicicletas: 250 unidades • Vegetales y frutas: 2550 TM
• Computadoras: 190 unidades
Impacto Ambiental
• Emisión CO2: 51790 TM
• Deforestación: 25 Hectáreas
Consumo Energía
• Basura (RSU): 155 TM
93135 BPE

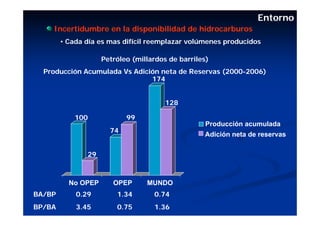

4. Entorno
Incertidumbre en la disponibilidad de hidrocarburos
• Cada día es mas difícil reemplazar volúmenes producidos
Petróleo (millardos de barriles)
Producción Acumulada Vs Adición neta de Reservas (2000-2006)
174
128
100 99
Producción acumulada
74
Adición neta de reservas
29
No OPEP OPEP MUNDO
BA/BP 0.29 1.34 0.74
BP/BA 3.45 0.75 1.36

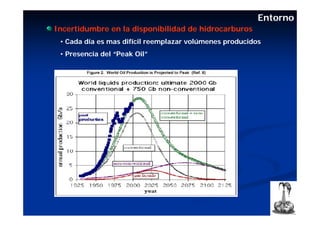

5. Entorno
Incertidumbre en la disponibilidad de hidrocarburos
• Cada día es mas difícil reemplazar volúmenes producidos
• Presencia del “Peak Oil”

6. Entorno
Incertidumbre en la disponibilidad de hidrocarburos
• Cada día es mas difícil reemplazar volúmenes producidos
• Presencia del “Peak Oil”
• Inestabilidad de precios

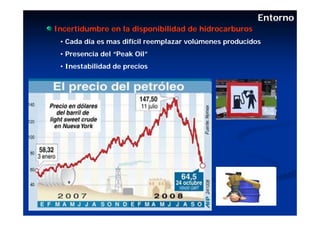

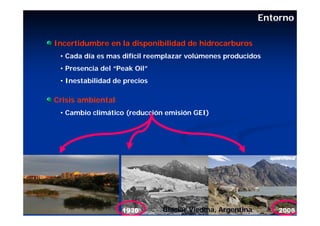

7. Entorno
Incertidumbre en la disponibilidad de hidrocarburos
• Cada día es mas difícil reemplazar volúmenes producidos
• Presencia del “Peak Oil”
• Inestabilidad de precios
Crisis ambiental
• Cambio climático (reducción emisión GEI)
Glaciar Viedma, Argentina

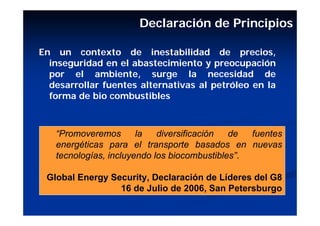

8. Declaración de Principios
En un contexto de inestabilidad de precios,
inseguridad en el abastecimiento y preocupación
por el ambiente, surge la necesidad de
desarrollar fuentes alternativas al petróleo en la
forma de bio combustibles
“Promoveremos la diversificación de fuentes
energéticas para el transporte basados en nuevas
tecnologías, incluyendo los biocombustibles”.
Global Energy Security, Declaración de Líderes del G8
16 de Julio de 2006, San Petersburgo

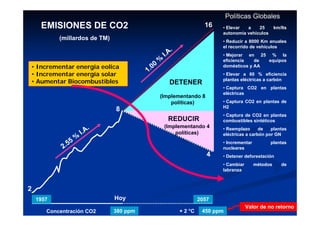

9. Políticas Globales
EMISIONES DE CO2 16 • Elevar a 25 km/lts
autonomía vehículos
(millardos de TM) • Reducir a 8000 Km anuales
el recorrido de vehículos
.
I .A • Mejorar en 25 % la
% eficiencia de equipos
• Incrementar energía eolica 0
1 .0 domésticos y AA
• Incrementar energía solar • Elevar a 60 % eficiencia
• Aumentar Biocombustibles DETENER plantas eléctricas a carbón
• Captura CO2 en plantas
eléctricas
(Implementando 8
políticas) • Captura CO2 en plantas de
H2
8
• Captura de CO2 en plantas
REDUCIR combustibles sintéticos
. (Implementando 4 • Reemplazo de plantas
I.A políticas) eléctricas a carbón por GN
%
5
2.5 • Incrementar
nucleares
plantas
4 • Detener deforestación
• Cambiar métodos de
labranza
2
1957 Hoy 2057
Valor de no retorno
Concentración CO2 380 ppm + 2 °C 450 ppm

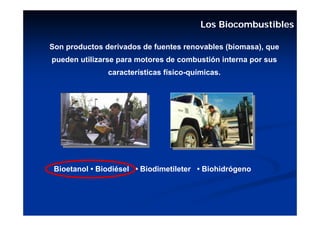

11. Los Biocombustibles
Son productos derivados de fuentes renovables (biomasa), que
pueden utilizarse para motores de combustión interna por sus
características físico-químicas.
Bioetanol • Biodiésel • Biodimetileter • Biohidrógeno

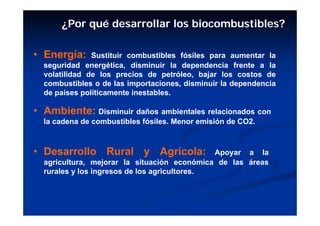

12. ¿Por qué desarrollar los biocombustibles?
• Energía: Sustituir combustibles fósiles para aumentar la
seguridad energética, disminuir la dependencia frente a la
volatilidad de los precios de petróleo, bajar los costos de
combustibles o de las importaciones, disminuir la dependencia
de países políticamente inestables.
• Ambiente: Disminuir daños ambientales relacionados con
la cadena de combustibles fósiles. Menor emisión de CO2.
• Desarrollo Rural y Agrícola: Apoyar a la
agricultura, mejorar la situación económica de las áreas
rurales y los ingresos de los agricultores.

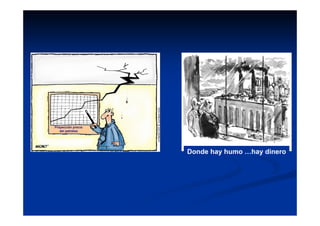

13. Donde hay humo …hay dinero

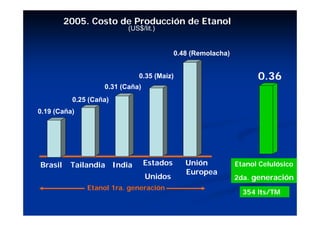

14. 2005. Costo de Producción de Etanol
(US$/lit.)
0.48 (Remolacha)
0.35 (Maíz) 0.36
0.31 (Caña)
0.25 (Caña)
0.19 (Caña)
Brasil Tailandia India Estados Unión Etanol Celulósico
Europea
Unidos 2da. generación
Etanol 1ra. generación
354 lts/TM

15. El etanol en Venezuela
Sustitución tetra etilo de plomo
en la gasolina (Mezcla 10 %)
Volumen = 20 MBD
Primera carga de Etanol para Venezuela: 10/08/2005

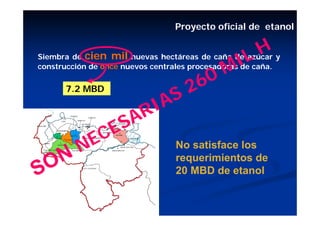

16. Proyecto oficial de etanol
L H
M I
Siembra de cien mil nuevas hectáreas de caña de azúcar y
construcción de once nuevos centrales procesadoras de caña.
6 0
7.2 MBD
S 2
R IA
A
CES
N E No satisface los
O N requerimientos de
S 20 MBD de etanol

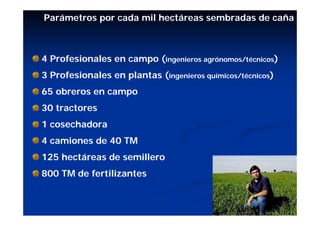

17. Parámetros por cada mil hectáreas sembradas de caña
4 Profesionales en campo (ingenieros agrónomos/técnicos)
3 Profesionales en plantas (ingenieros químicos/técnicos)
65 obreros en campo
30 tractores
1 cosechadora
4 camiones de 40 TM
125 hectáreas de semillero
800 TM de fertilizantes

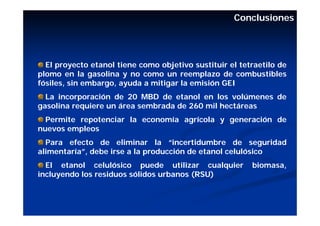

18. Conclusiones
El proyecto etanol tiene como objetivo sustituir el tetraetilo de
plomo en la gasolina y no como un reemplazo de combustibles
fósiles, sin embargo, ayuda a mitigar la emisión GEI
La incorporación de 20 MBD de etanol en los volúmenes de
gasolina requiere un área sembrada de 260 mil hectáreas
Permite repotenciar la economía agrícola y generación de
nuevos empleos
Para efecto de eliminar la “incertidumbre de seguridad
alimentaría”, debe irse a la producción de etanol celulósico
El etanol celulósico puede utilizar cualquier biomasa,
incluyendo los residuos sólidos urbanos (RSU)

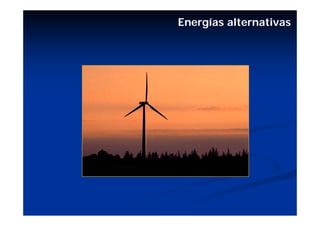

19. Energías alternativas

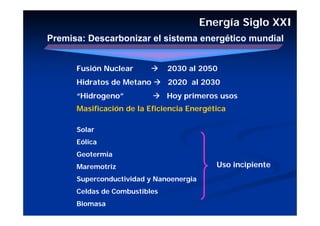

20. Energía Siglo XXI
Premisa: Descarbonizar el sistema energético mundial
Fusión Nuclear 2030 al 2050
Hidratos de Metano 2020 al 2030
“Hidrogeno” Hoy primeros usos
Masificación de la Eficiencia Energética
Solar
Eólica
Geotermia
Maremotriz Uso incipiente
Superconductividad y Nanoenergia
Celdas de Combustibles
Biomasa

21. Energía Siglo XXl (otras acciones y tecnologías)
Automóviles Híbridos
Automóvil de Aire Comprimido
Automóvil a agua
Energía Steorn (energía libre) ?
Energía Solar Dirigida
Skysails (Barcos a Vela)
Celdas Solares en rollos
Captura de CO2
Energía genética (LS9 Petroleum™)

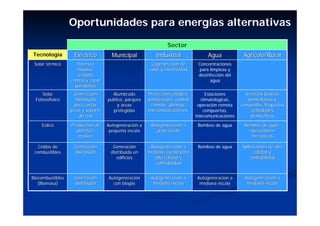

22. Oportunidades para energías alternativas
Sector
Tecnología Eléctrico Municipal Industrial Agua Agrícola/Rural
Solar térmico
té Potencia Cogeneración de
Cogeneració Concentraciones
masiva, calor y electricidad para limpieza y
receptor desinfección del
central y canal agua
parabólico
parabó
Solar Generación
Generació Alumbrado Protección catódica,
Protecció cató Estaciones Servicios básicos
bá
Fotovoltaico distribuida publico, parques señalización, control
señ alizació climatologicas, domiciliarios y
para cortar y áreas remoto, alarmas, operación remota comunales. Pequeñas
Pequeñ
picos y soporte protegidas telecomunicaciones. compuertas, actividades
de red telecomunicaciones productivas
Eolico Producción de
Producció Autogeneración a
Autogeneració Autogeneracion a Bombeo de agua Bombeo de agua,
potencia pequeña escala
pequeñ gran escala operaciones
masiva mecánicas
mecá
Celdas de Generación
Generació Generación
Generació Autogeneracion a Bombeo de agua Aplicaciones de alta
combustibles distribuida distribuida en mediana escala para calidad y
edificios alta calidad y confiabilidad
confiabilidad
Biocombustibles Generación
Generació Autogeneracion Autogeneracion a Autogeneracion a Autogeneracion a
(Biomasa) distribuida con biogás
biogá mediana escala mediana escala mediana escala

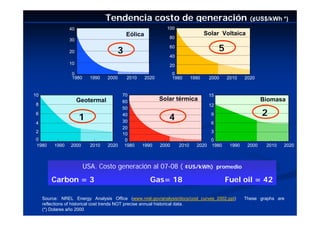

23. Tendencia costo de generación (¢US$/kWh *)
40 100
Eólica Solar Voltaica
80
30
20 3
60
5
40
10 20
0 0
1980 1990 2000 2010 2020 1980 1990 2000 2010 2020
10 70 15
Geotermal 60
Solar térmica Biomasa
8 12
50
6
1 40
4 9 2
4 30 6
20
2 3
10
0 0 0
1980 1990 2000 2010 2020 1980 1990 2000 2010 2020 1980 1990 2000 2010 2020
USA. Costo generación al 07-08 ( ¢US/kWh) promedio
Carbon = 3 Gas= 18 Fuel oil = 42
.
Source: NREL Energy Analysis Office (www.nrel.gov/analysis/docs/cost_curves_2002.ppt) These graphs are
reflections of historical cost trends NOT precise annual historical data.
(*) Dolares año 2000

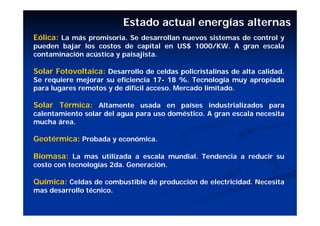

24. Estado actual energías alternas
Eólica: La más promisoria. Se desarrollan nuevos sistemas de control y
pueden bajar los costos de capital en US$ 1000/KW. A gran escala
contaminación acústica y paisajista.
Solar Fotovoltaica: Desarrollo de celdas policristalinas de alta calidad.
Se requiere mejorar su eficiencia 17- 18 %. Tecnología muy apropiada
para lugares remotos y de difícil acceso. Mercado limitado.
Solar Térmica: Altamente usada en países industrializados para
calentamiento solar del agua para uso doméstico. A gran escala necesita
mucha área.
Geotérmica: Probada y económica.
Biomasa: La mas utilizada a escala mundial. Tendencia a reducir su
costo con tecnologías 2da. Generación.
Química: Celdas de combustible de producción de electricidad. Necesita
mas desarrollo técnico.

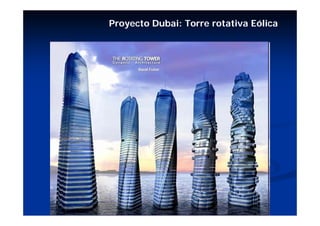

25. Proyecto Dubai: Torre rotativa Eólica

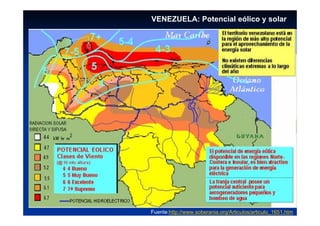

26. VENEZUELA: Potencial eólico y solar
Fuente:http://www.soberania.org/Articulos/articulo_1651.htm

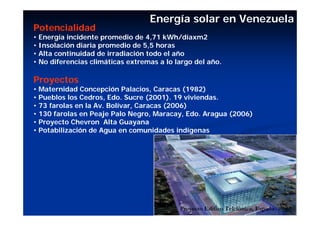

27. Energía solar en Venezuela
Potencialidad
• Energía incidente promedio de 4,71 kWh/díaxm2
• Insolación diaria promedio de 5,5 horas
• Alta continuidad de irradiación todo el año
• No diferencias climáticas extremas a lo largo del año.
Proyectos
• Maternidad Concepción Palacios, Caracas (1982)
• Pueblos los Cedros, Edo. Sucre (2001). 19 viviendas.
• 73 farolas en la Av. Bolívar, Caracas (2006)
• 130 farolas en Peaje Palo Negro, Maracay, Edo. Aragua (2006)
• Proyecto Chevron Alta Guayana
• Potabilización de Agua en comunidades indígenas
Proyecto Edifico Telefónica, España

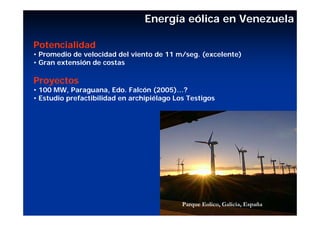

28. Energía eólica en Venezuela
Potencialidad
• Promedio de velocidad del viento de 11 m/seg. (excelente)
• Gran extensión de costas
Proyectos
• 100 MW, Paraguana, Edo. Falcón (2005)…?
• Estudio prefactibilidad en archipiélago Los Testigos
Parque Eolico, Galicia, España

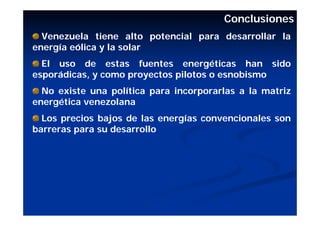

29. Conclusiones
Venezuela tiene alto potencial para desarrollar la
energía eólica y la solar
El uso de estas fuentes energéticas han sido
esporádicas, y como proyectos pilotos o esnobismo
No existe una política para incorporarlas a la matriz
energética venezolana
Los precios bajos de las energías convencionales son
barreras para su desarrollo

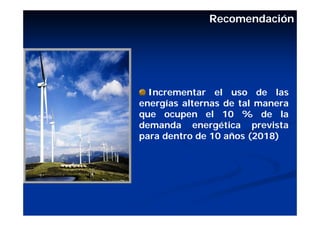

30. Recomendación
Incrementar el uso de las
energías alternas de tal manera
que ocupen el 10 % de la
demanda energética prevista
para dentro de 10 años (2018)

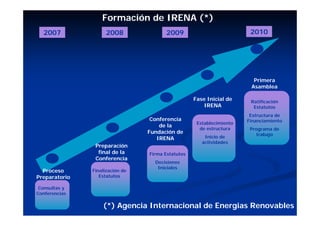

31. Formación de IRENA (*)
2007 2008 2009 2010
Primera
Asamblea
Fase Inicial de Ratificación
IRENA Estatutos
Estructura de
Conferencia Financiamiento
Establecimiento
de la
de estructura Programa de
Fundación de trabajo
IRENA Inicio de
actividades
Preparación
final de la Firma Estatutos
Conferencia
Decisiones
Iniciales
Proceso Finalización de
Preparatorio Estatutos
Consultas y
Conferencias
(*) Agencia Internacional de Energias Renovables

32. De no afrontar la emergencia planetaria…
La raza humana será acosada, y con alta
probabilidad de ser diezmada, por
la degradación ambiental con
sus consecuentes efectos
colaterales:
Pobreza
Hambre y
Pandemias
Recordemos las palabras del teólogo
brasileño Leonardo Boff: ahora
no habrá un Arca de Noé para unos
pocos, esta vez o nos salvamos
todos o nos perdemos todos

33. ENERGIAS ALTERNATIVAS
… Muchas Gracias
Ing. Nelson Hernández
http://gerenciayenergia.blogspot.com/ Octubre, 2008
