Entorno de red
- 1.
- 2. ¿Qué es unared? • Conjunto de dispositivos interconectados entre sí a través de un medio, que intercambian información y comparten recursos.

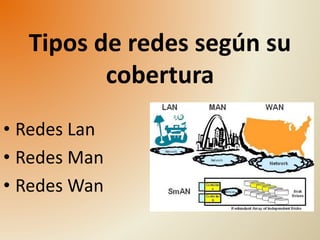

- 3. Tipos de redessegún su cobertura • Redes Lan • Redes Man • Redes Wan

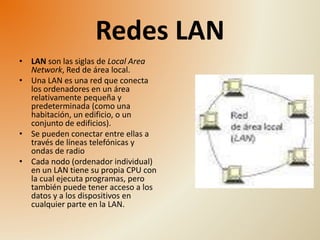

- 4. Redes LAN •LAN son las siglas de Local Area Network, Red de área local. • Una LAN es una red que conecta los ordenadores en un área relativamente pequeña y predeterminada (como una habitación, un edificio, o un conjunto de edificios). • Se pueden conectar entre ellas a través de líneas telefónicas y ondas de radio • Cada nodo (ordenador individual) en un LAN tiene su propia CPU con la cual ejecuta programas, pero también puede tener acceso a los datos y a los dispositivos en cualquier parte en la LAN.
- 5. Redes MAN •Conecta diversas LAN cercanas geográficamente (en un área de alrededor de cincuenta kilómetros) entre sí a alta velocidad. Por lo tanto, una MAN permite que dos nodos remotos se comuniquen como si fueran parte de la misma red de área local. • Una MAN está compuesta por conmutadores o routers cone ctados entre sí con conexiones de alta velocidad.
- 6. Redes WAN •La red WAN es un tipo de red que cubre distancias de entre unos 100 y unos 1.000 kilómetros, lo que le permite brindar conectividad a varias ciudades o incluso a un país entero. • Pueden ser desarrolladas por una empresa o una organización para un uso privado, o incluso por un proveedor de Internet. • Por lo general funciona punto a punto, por lo que puede definirse como una red de paquete conmutado.

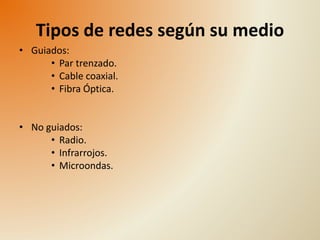

- 7. Tipos de redessegún su medio • Guiados: • Par trenzado. • Cable coaxial. • Fibra Óptica. • No guiados: • Radio. • Infrarrojos. • Microondas.

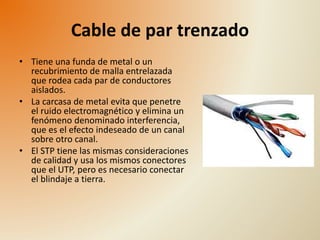

- 8. Cable de partrenzado • Tiene una funda de metal o un recubrimiento de malla entrelazada que rodea cada par de conductores aislados. • La carcasa de metal evita que penetre el ruido electromagnético y elimina un fenómeno denominado interferencia, que es el efecto indeseado de un canal sobre otro canal. • El STP tiene las mismas consideraciones de calidad y usa los mismos conectores que el UTP, pero es necesario conectar el blindaje a tierra.

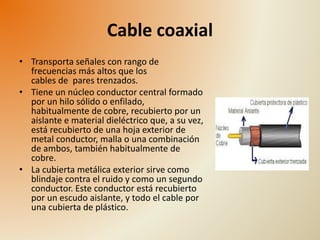

- 9. Cable coaxial •Transporta señales con rango de frecuencias más altos que los cables de pares trenzados. • Tiene un núcleo conductor central formado por un hilo sólido o enfilado, habitualmente de cobre, recubierto por un aislante e material dieléctrico que, a su vez, está recubierto de una hoja exterior de metal conductor, malla o una combinación de ambos, también habitualmente de cobre. • La cubierta metálica exterior sirve como blindaje contra el ruido y como un segundo conductor. Este conductor está recubierto por un escudo aislante, y todo el cable por una cubierta de plástico.

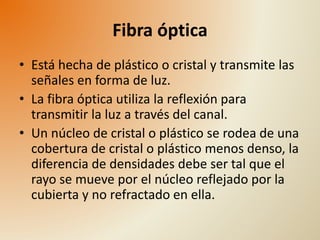

- 10. Fibra óptica •Está hecha de plástico o cristal y transmite las señales en forma de luz. • La fibra óptica utiliza la reflexión para transmitir la luz a través del canal. • Un núcleo de cristal o plástico se rodea de una cobertura de cristal o plástico menos denso, la diferencia de densidades debe ser tal que el rayo se mueve por el núcleo reflejado por la cubierta y no refractado en ella.

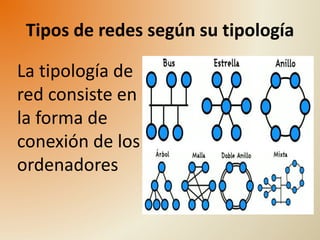

- 11. Tipos de redessegún su tipología La tipología de red consiste en la forma de conexión de los ordenadores
- 12. Dispositivos de conexión –TARJETA DE RED –CABLES DE CONEXIÓN –CONCENTRADOR –CONMUTADOR –ROUTER
- 13. Tarjeta de red • Una tarjeta de red es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo).

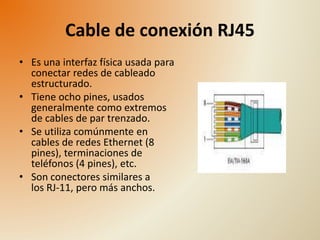

- 14. Cable de conexiónRJ45 • Es una interfaz física usada para conectar redes de cableado estructurado. • Tiene ocho pines, usados generalmente como extremos de cables de par trenzado. • Se utiliza comúnmente en cables de redes Ethernet (8 pines), terminaciones de teléfonos (4 pines), etc. • Son conectores similares a los RJ-11, pero más anchos.

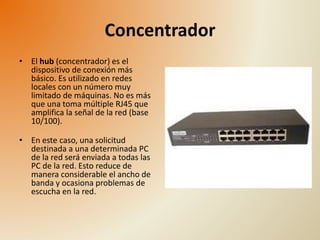

- 15. Concentrador • Elhub (concentrador) es el dispositivo de conexión más básico. Es utilizado en redes locales con un número muy limitado de máquinas. No es más que una toma múltiple RJ45 que amplifica la señal de la red (base 10/100). • En este caso, una solicitud destinada a una determinada PC de la red será enviada a todas las PC de la red. Esto reduce de manera considerable el ancho de banda y ocasiona problemas de escucha en la red.

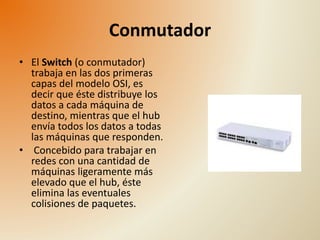

- 16. Conmutador • ElSwitch (o conmutador) trabaja en las dos primeras capas del modelo OSI, es decir que éste distribuye los datos a cada máquina de destino, mientras que el hub envía todos los datos a todas las máquinas que responden. • Concebido para trabajar en redes con una cantidad de máquinas ligeramente más elevado que el hub, éste elimina las eventuales colisiones de paquetes.

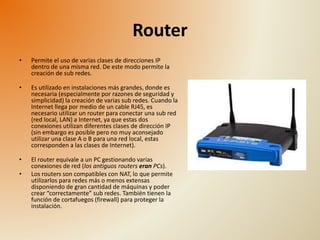

- 17. Router • Permiteel uso de varias clases de direcciones IP dentro de una misma red. De este modo permite la creación de sub redes. • Es utilizado en instalaciones más grandes, donde es necesaria (especialmente por razones de seguridad y simplicidad) la creación de varias sub redes. Cuando la Internet llega por medio de un cable RJ45, es necesario utilizar un router para conectar una sub red (red local, LAN) a Internet, ya que estas dos conexiones utilizan diferentes clases de dirección IP (sin embargo es posible pero no muy aconsejado utilizar una clase A o B para una red local, estas corresponden a las clases de Internet). • El router equivale a un PC gestionando varias conexiones de red (los antiguos routers eran PCs). • Los routers son compatibles con NAT, lo que permite utilizarlos para redes más o menos extensas disponiendo de gran cantidad de máquinas y poder crear “correctamente” sub redes. También tienen la función de cortafuegos (firewall) para proteger la instalación.
