El documento describe los componentes básicos de una red de computadoras y cómo se clasifican. Menciona que una red conecta computadores a través de medios cableados o inalámbricos. Luego explica que las redes se clasifican en LAN (redes locales), MAN (redes metropolitanas), y WAN (redes amplias), dependiendo de su alcance físico. Finalmente, detalla algunos de los elementos clave que componen una red, como tarjetas de red, cables, conmutadores, routers y protocolos.

1. Lic. Pedro Rosales Therán
Institución Educativa Francisco José de Caldas
“Todos somos muy ignorantes. Lo que ocurre es que no
todos ignoramos las mismas cosas.” [Albert Einstein]

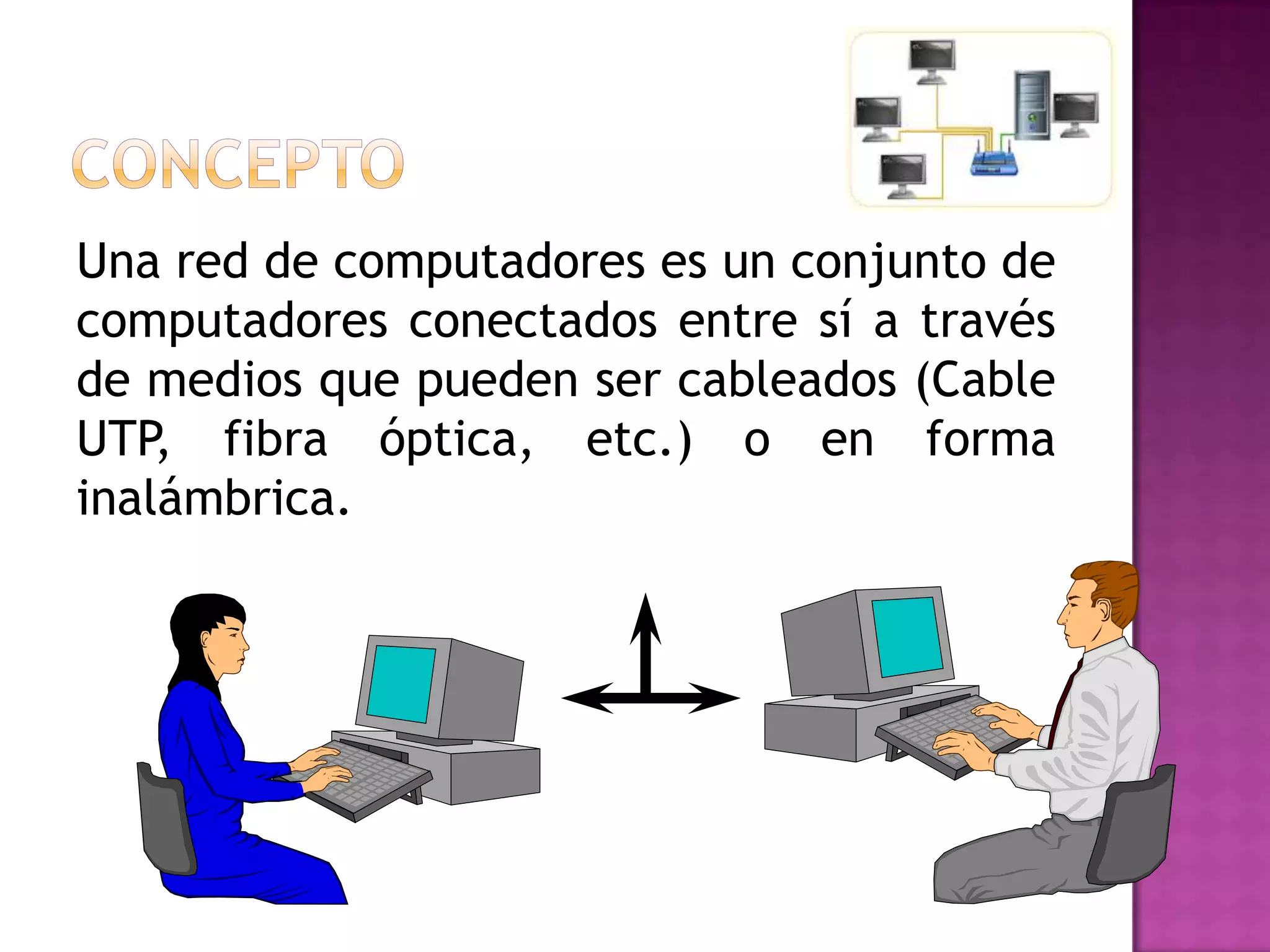

2. Una red de computadores es un conjunto de
computadores conectados entre sí a través
de medios que pueden ser cableados (Cable
UTP, fibra óptica, etc.) o en forma
inalámbrica.

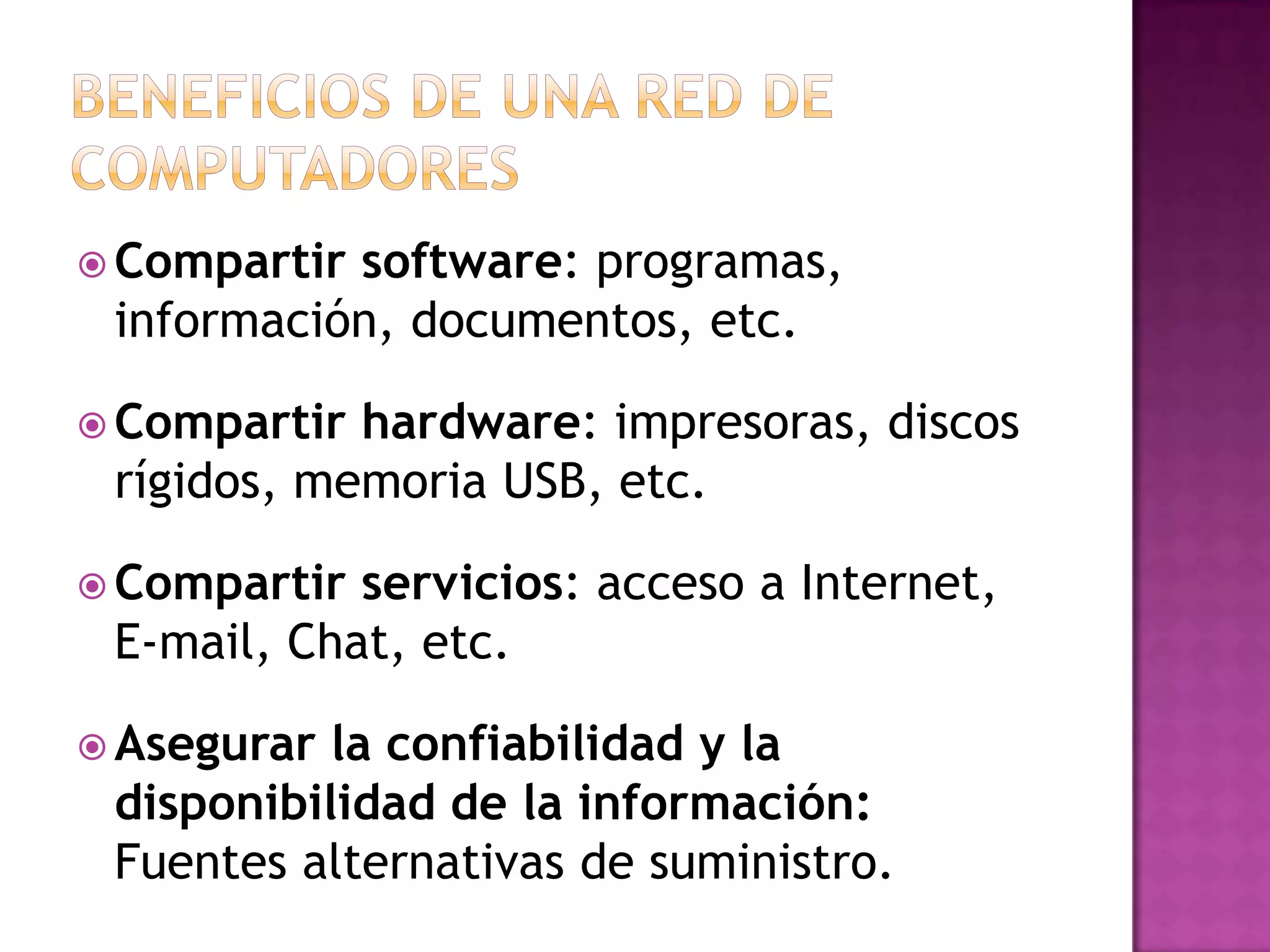

3.  Compartir
software: programas,
información, documentos, etc.
 Compartir
hardware: impresoras, discos
rígidos, memoria USB, etc.
 Compartir
servicios: acceso a Internet,
E-mail, Chat, etc.
 Asegurar
la confiabilidad y la
disponibilidad de la información:
Fuentes alternativas de suministro.

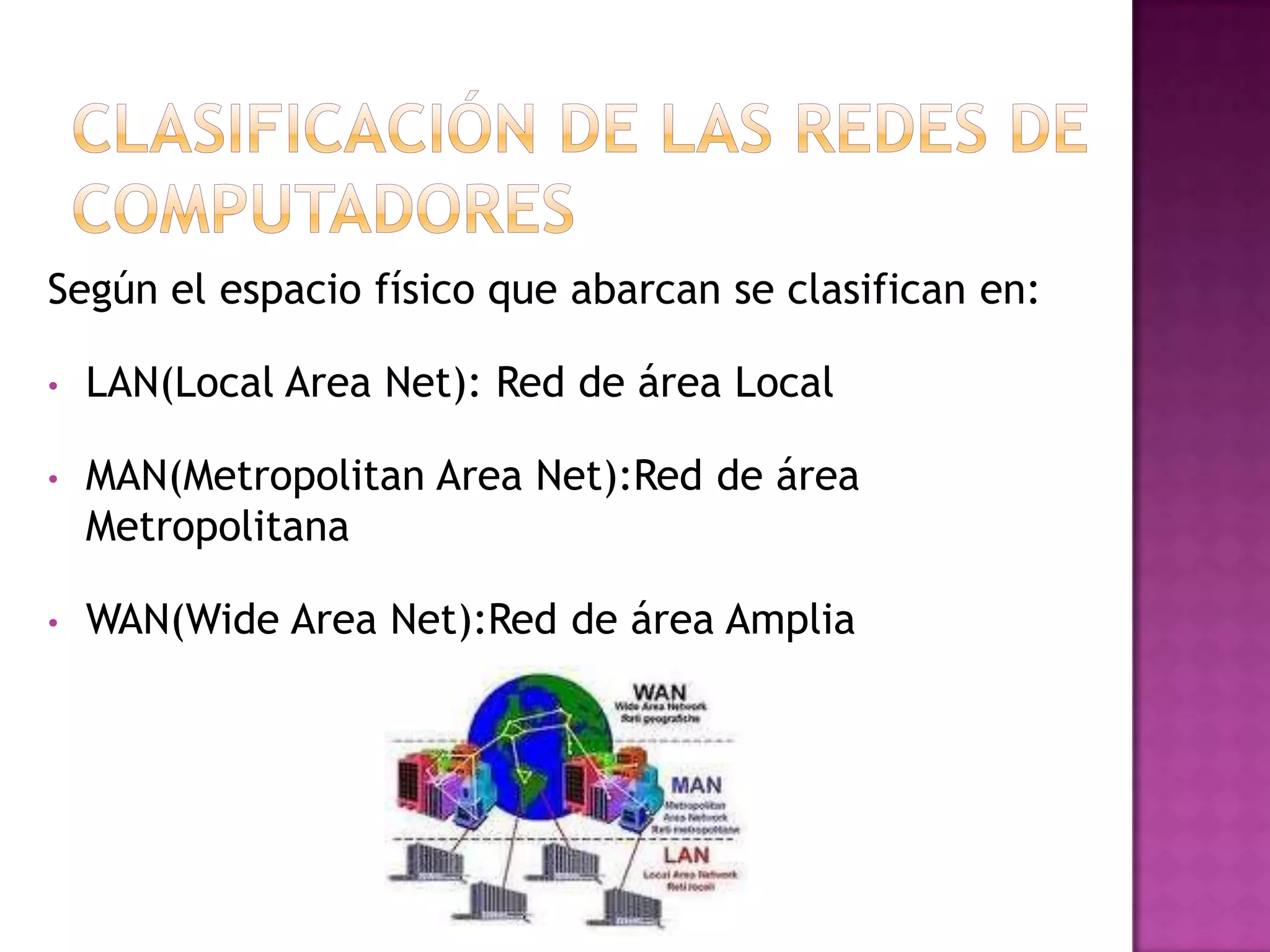

4. Según el espacio físico que abarcan se clasifican en:
•
LAN(Local Area Net): Red de área Local
•
MAN(Metropolitan Area Net):Red de área
Metropolitana
•
WAN(Wide Area Net):Red de área Amplia

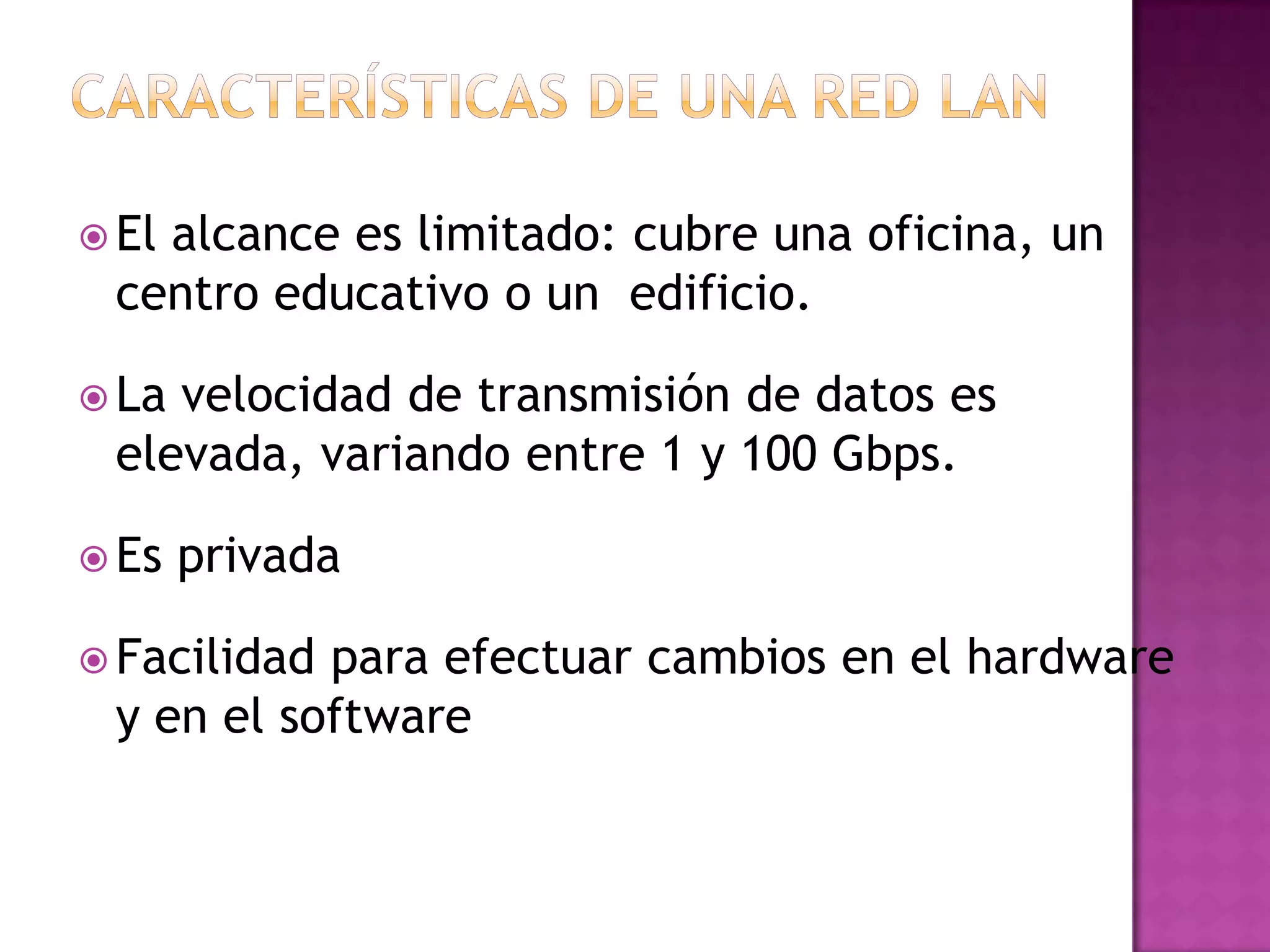

5.  El
alcance es limitado: cubre una oficina, un
centro educativo o un edificio.
 La
velocidad de transmisión de datos es
elevada, variando entre 1 y 100 Gbps.
 Es
privada
 Facilidad
para efectuar cambios en el hardware
y en el software

6. 

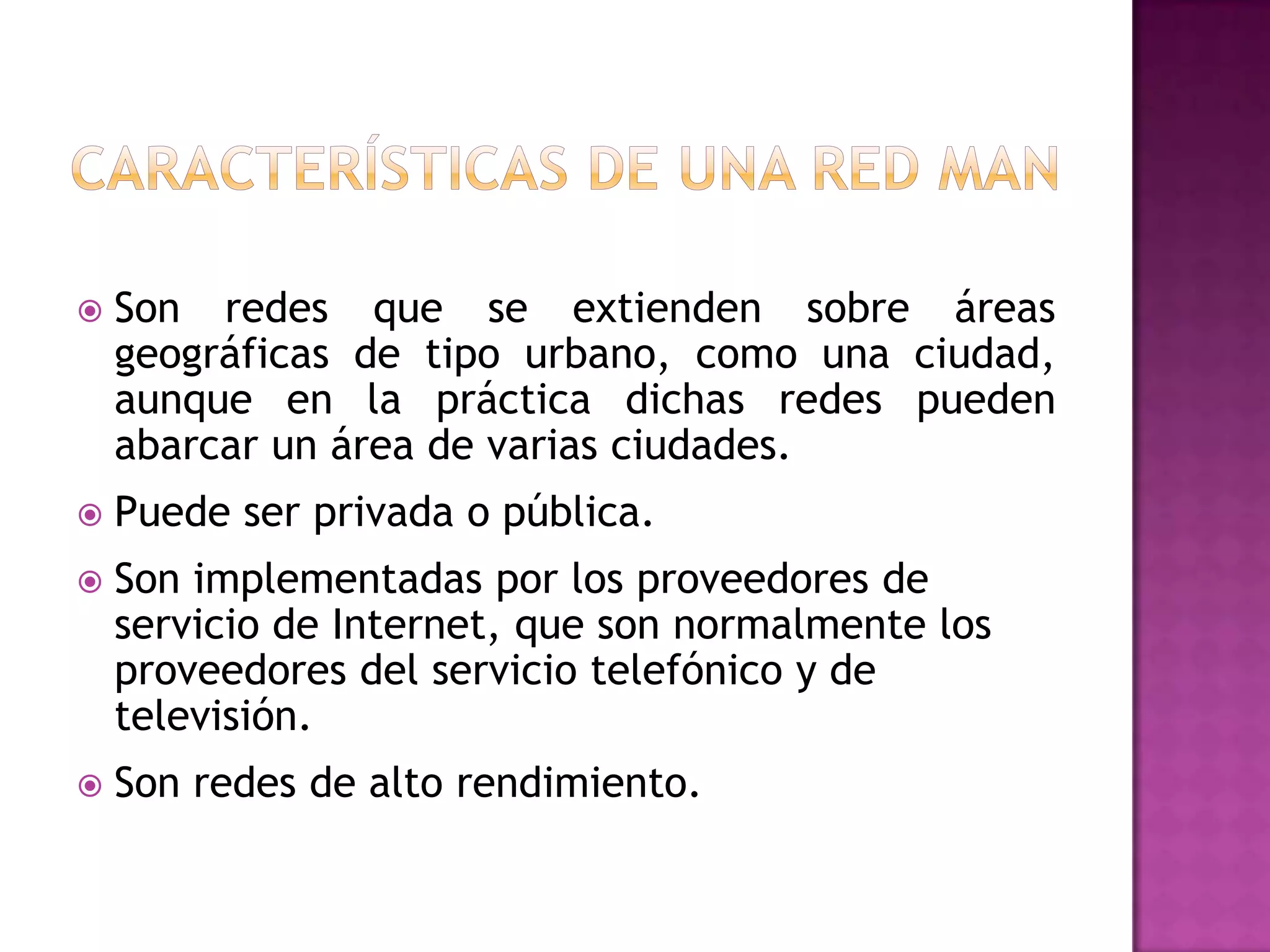

Son redes que se extienden sobre áreas
geográficas de tipo urbano, como una ciudad,
aunque en la práctica dichas redes pueden
abarcar un área de varias ciudades.

Puede ser privada o pública.

Son implementadas por los proveedores de
servicio de Internet, que son normalmente los
proveedores del servicio telefónico y de
televisión.

Son redes de alto rendimiento.

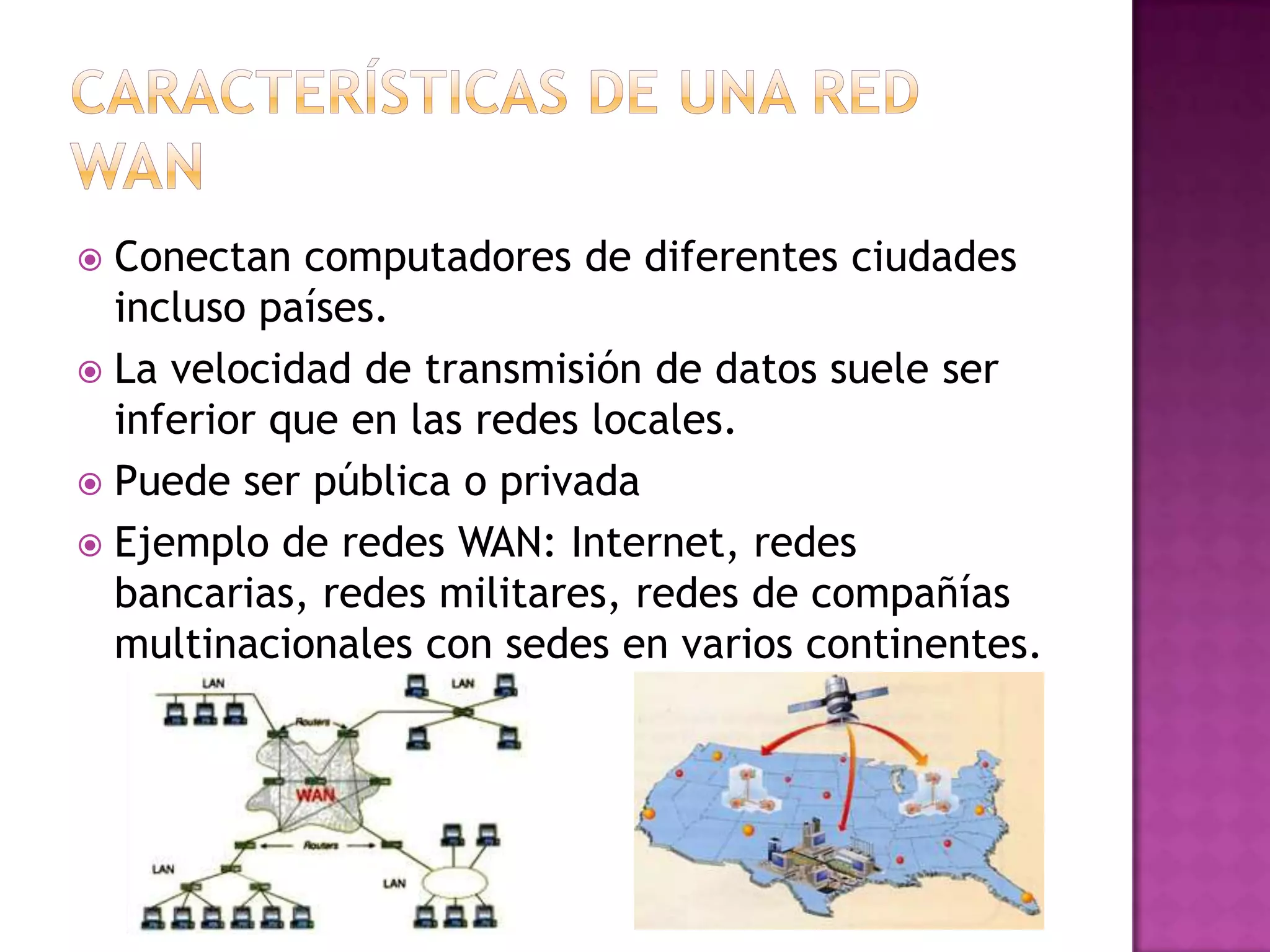

7. Conectan computadores de diferentes ciudades
incluso países.
 La velocidad de transmisión de datos suele ser
inferior que en las redes locales.
 Puede ser pública o privada
 Ejemplo de redes WAN: Internet, redes
bancarias, redes militares, redes de compañías
multinacionales con sedes en varios continentes.


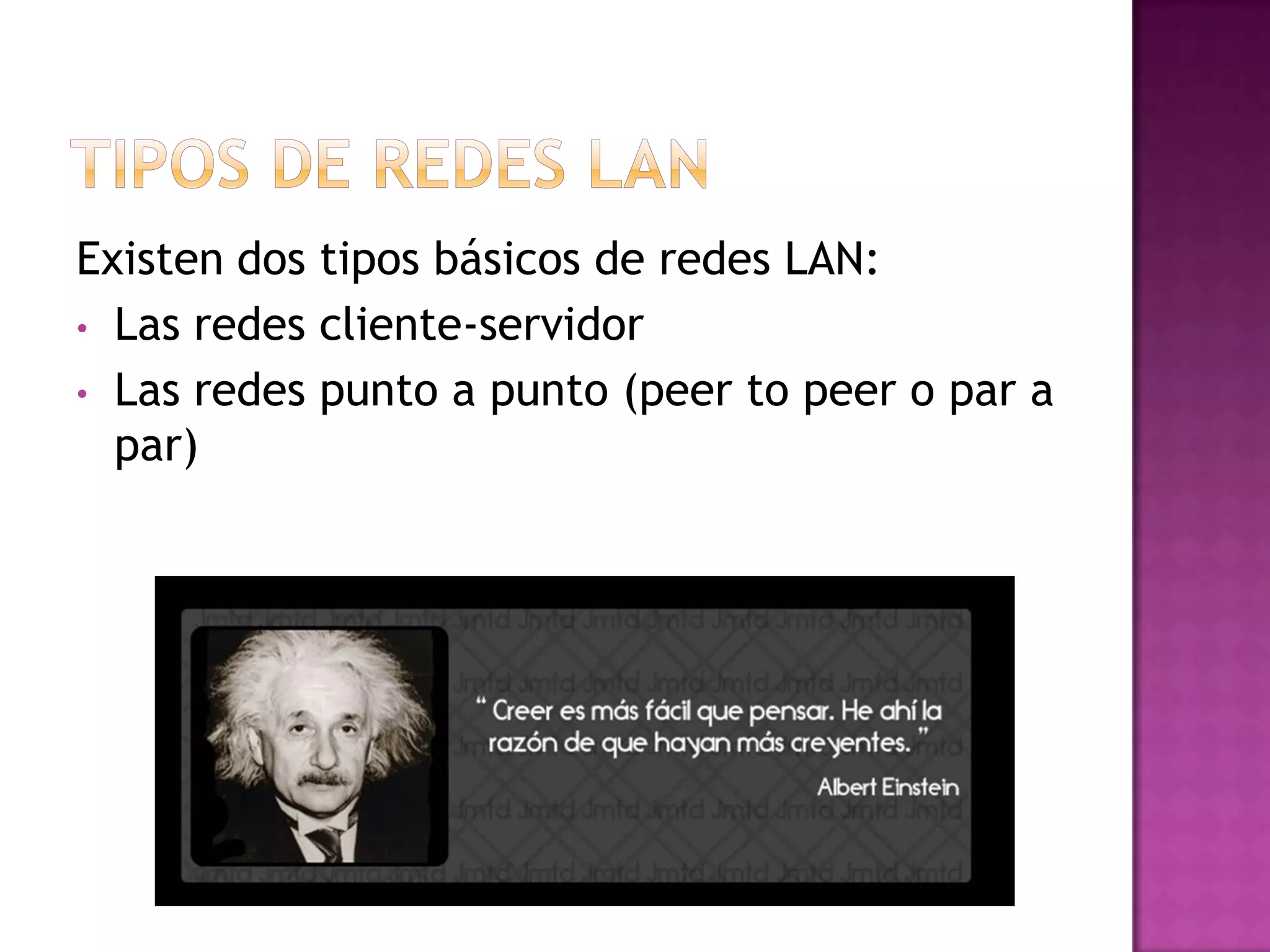

8. Existen dos tipos básicos de redes LAN:
• Las redes cliente-servidor
• Las redes punto a punto (peer to peer o par a
par)

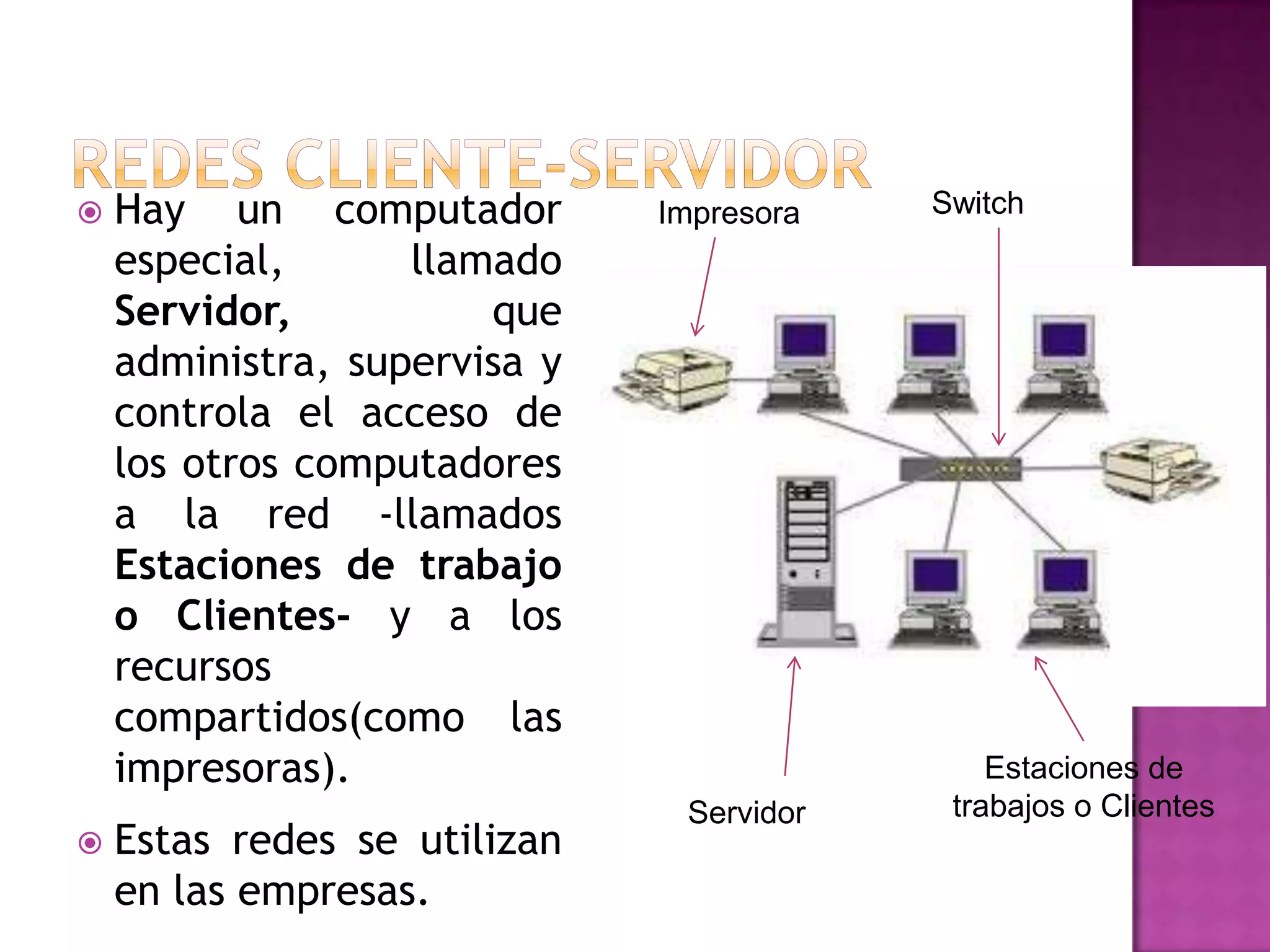

9. 

Hay un computador
especial,
llamado
Servidor,
que
administra, supervisa y
controla el acceso de
los otros computadores
a la red -llamados
Estaciones de trabajo
o Clientes- y a los
recursos
compartidos(como las
impresoras).
Estas redes se utilizan
en las empresas.
Impresora
Servidor
Switch
Estaciones de
trabajos o Clientes

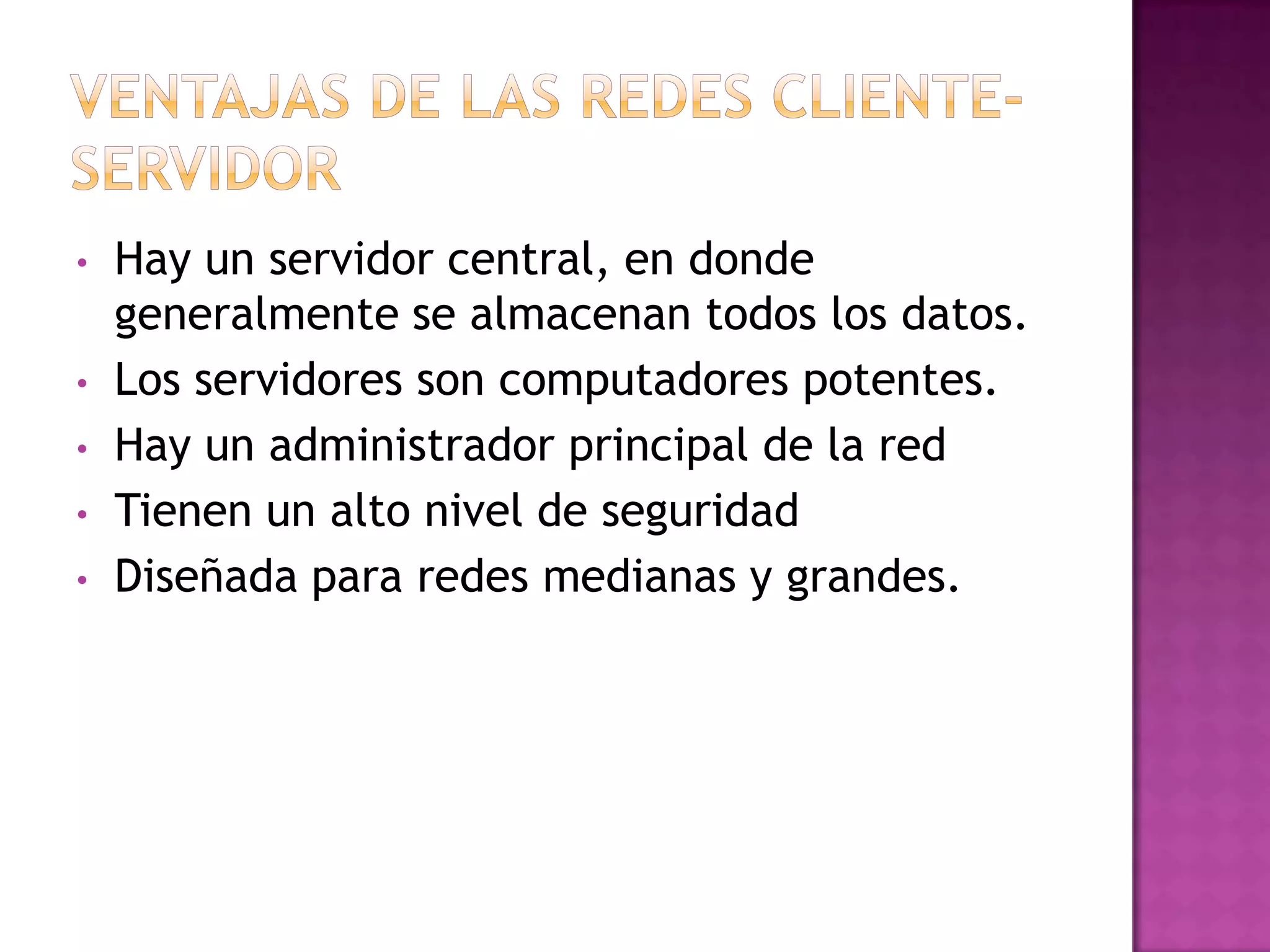

10. •
•
•
•
•
Hay un servidor central, en donde
generalmente se almacenan todos los datos.
Los servidores son computadores potentes.
Hay un administrador principal de la red
Tienen un alto nivel de seguridad
Diseñada para redes medianas y grandes.

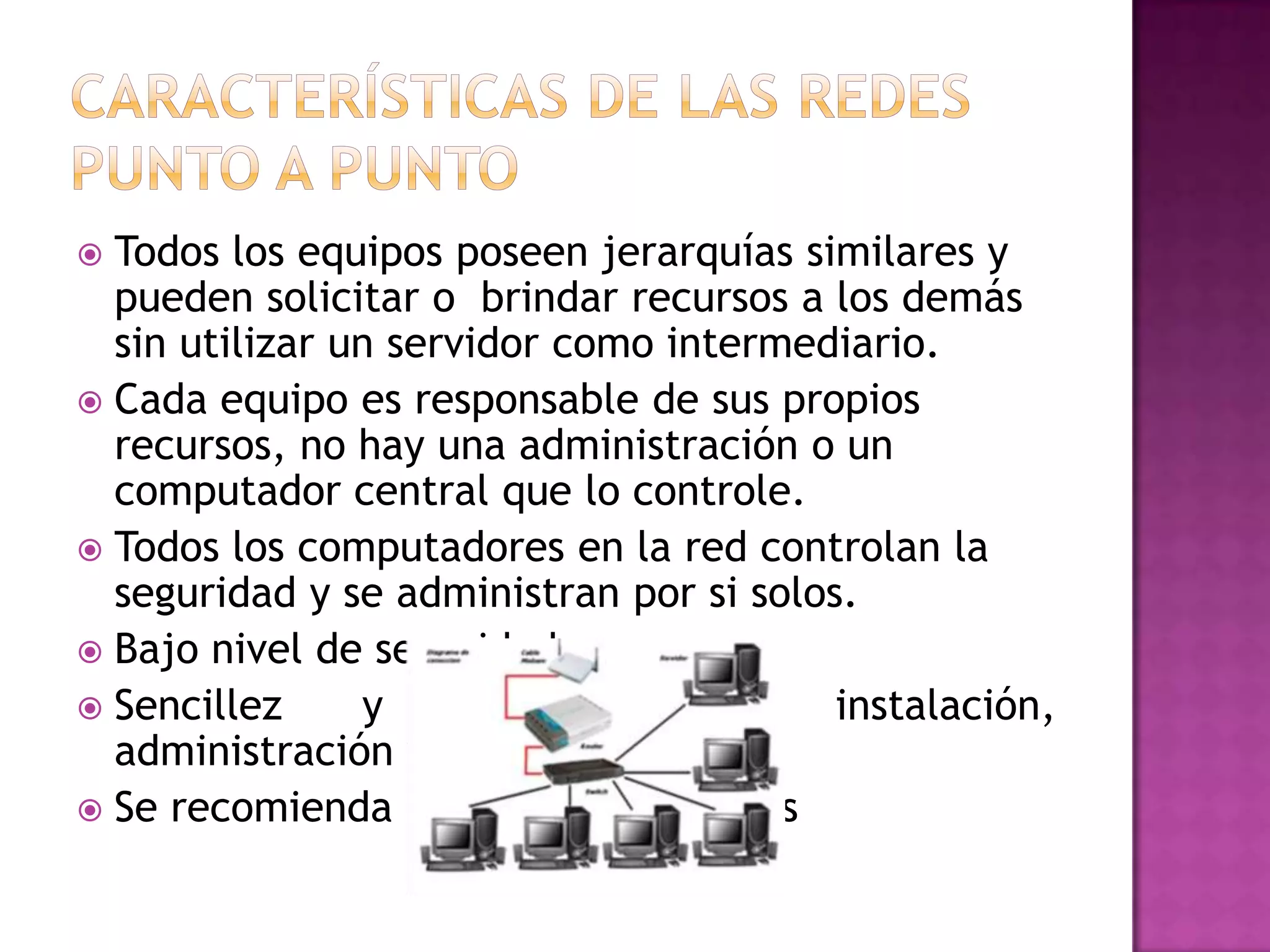

11. Todos los equipos poseen jerarquías similares y
pueden solicitar o brindar recursos a los demás
sin utilizar un servidor como intermediario.
 Cada equipo es responsable de sus propios
recursos, no hay una administración o un
computador central que lo controle.
 Todos los computadores en la red controlan la
seguridad y se administran por si solos.
 Bajo nivel de seguridad
 Sencillez
y
facilidad
de
instalación,
administración y uso.
 Se recomienda para redes pequeñas


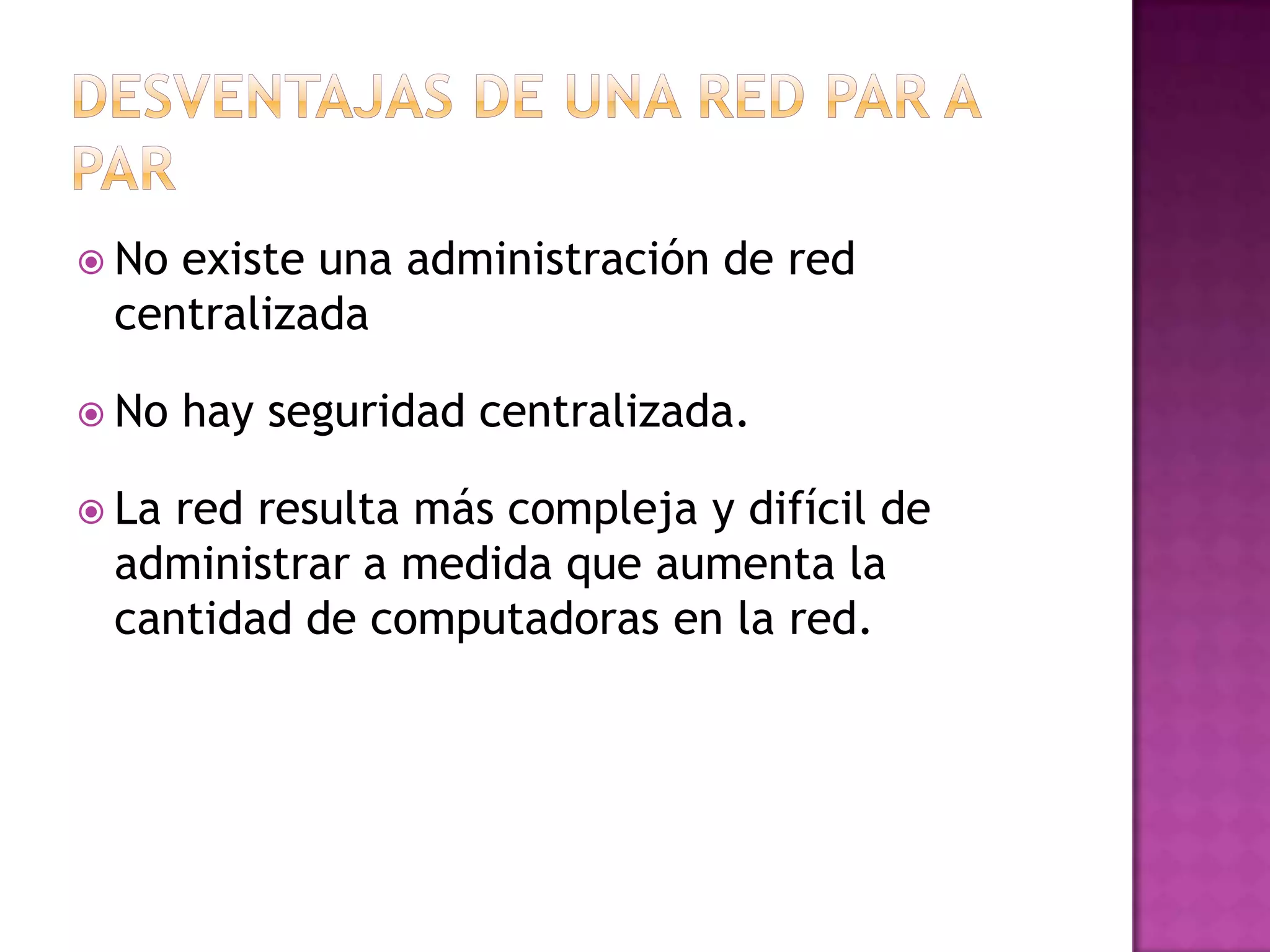

12.  No
existe una administración de red
centralizada
 No
 La
hay seguridad centralizada.
red resulta más compleja y difícil de
administrar a medida que aumenta la
cantidad de computadoras en la red.

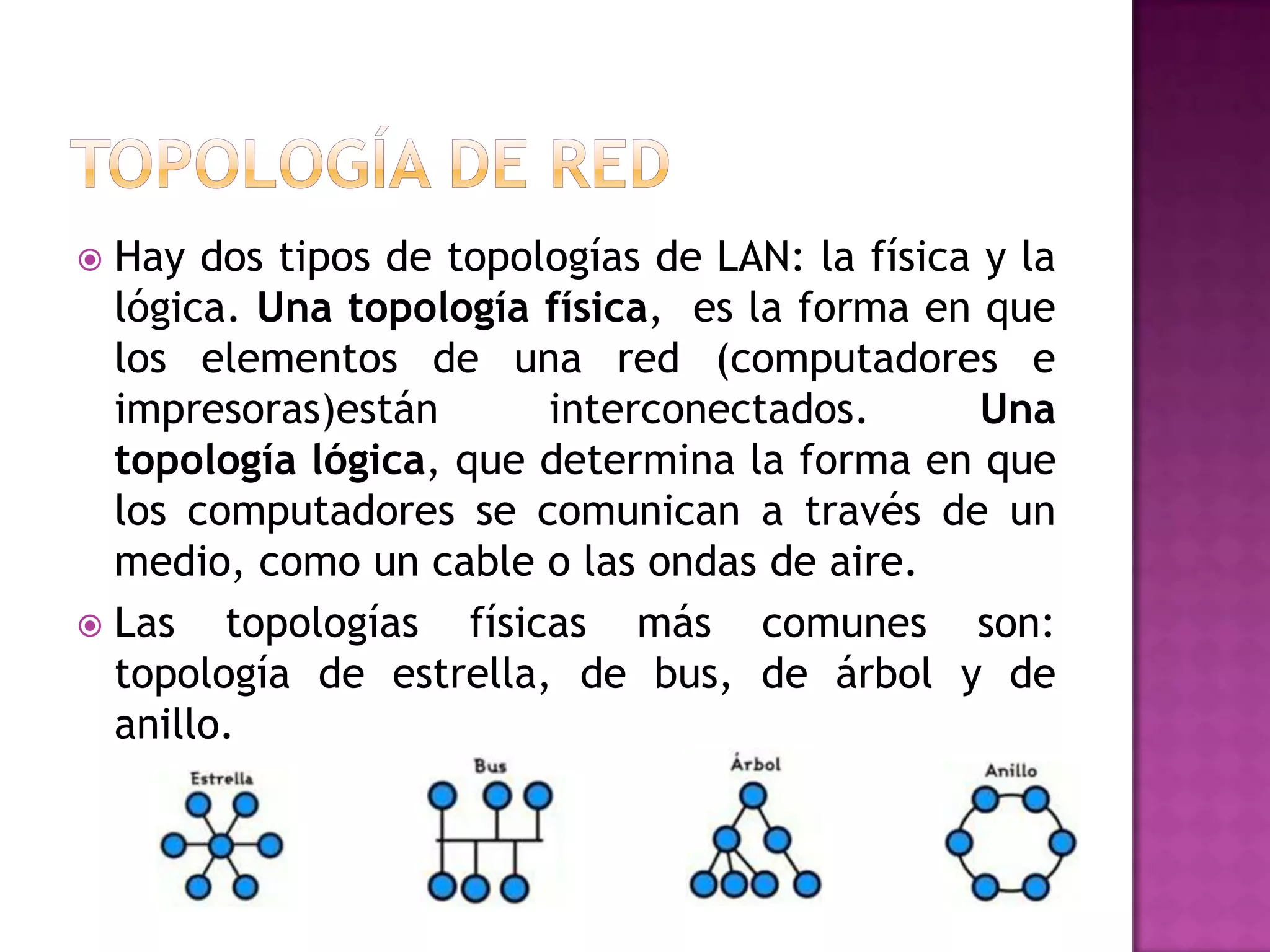

13. Hay dos tipos de topologías de LAN: la física y la
lógica. Una topología física, es la forma en que
los elementos de una red (computadores e
impresoras)están
interconectados.
Una
topología lógica, que determina la forma en que
los computadores se comunican a través de un
medio, como un cable o las ondas de aire.
 Las
topologías físicas más comunes son:
topología de estrella, de bus, de árbol y de
anillo.


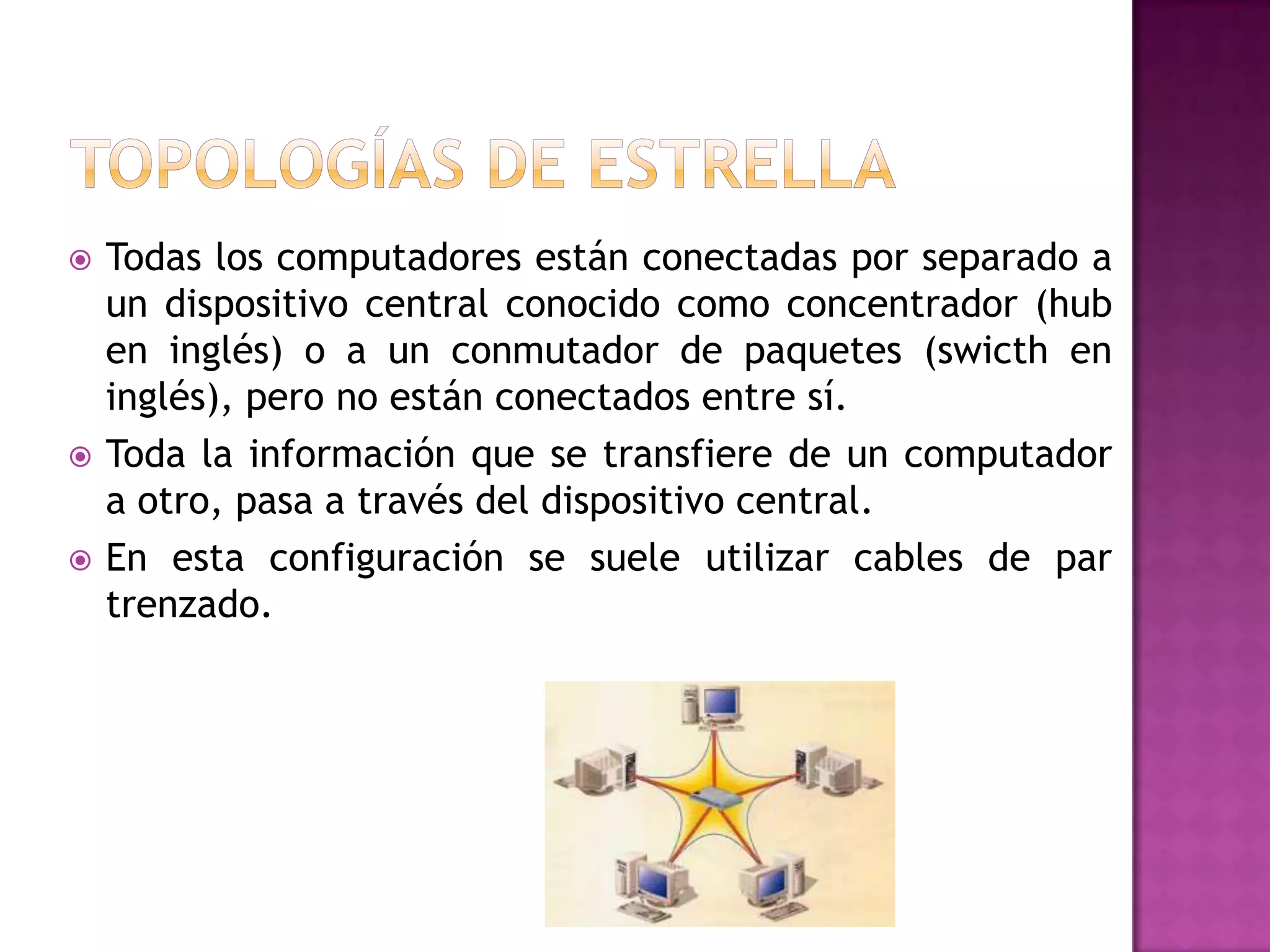

14. 


Todas los computadores están conectadas por separado a
un dispositivo central conocido como concentrador (hub
en inglés) o a un conmutador de paquetes (swicth en
inglés), pero no están conectados entre sí.
Toda la información que se transfiere de un computador
a otro, pasa a través del dispositivo central.
En esta configuración se suele utilizar cables de par
trenzado.

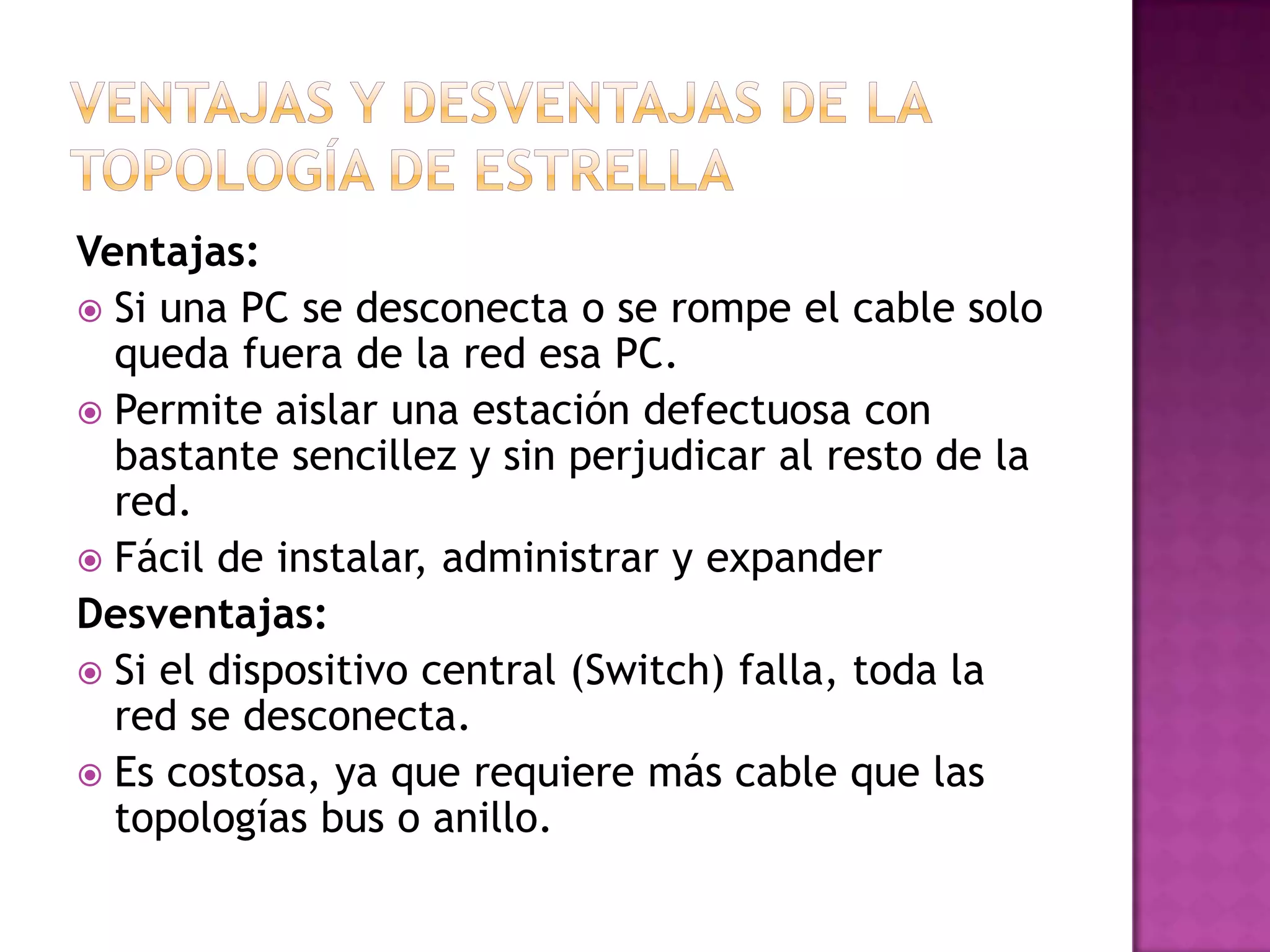

15. Ventajas:
 Si una PC se desconecta o se rompe el cable solo
queda fuera de la red esa PC.
 Permite aislar una estación defectuosa con
bastante sencillez y sin perjudicar al resto de la
red.
 Fácil de instalar, administrar y expander
Desventajas:
 Si el dispositivo central (Switch) falla, toda la
red se desconecta.
 Es costosa, ya que requiere más cable que las
topologías bus o anillo.

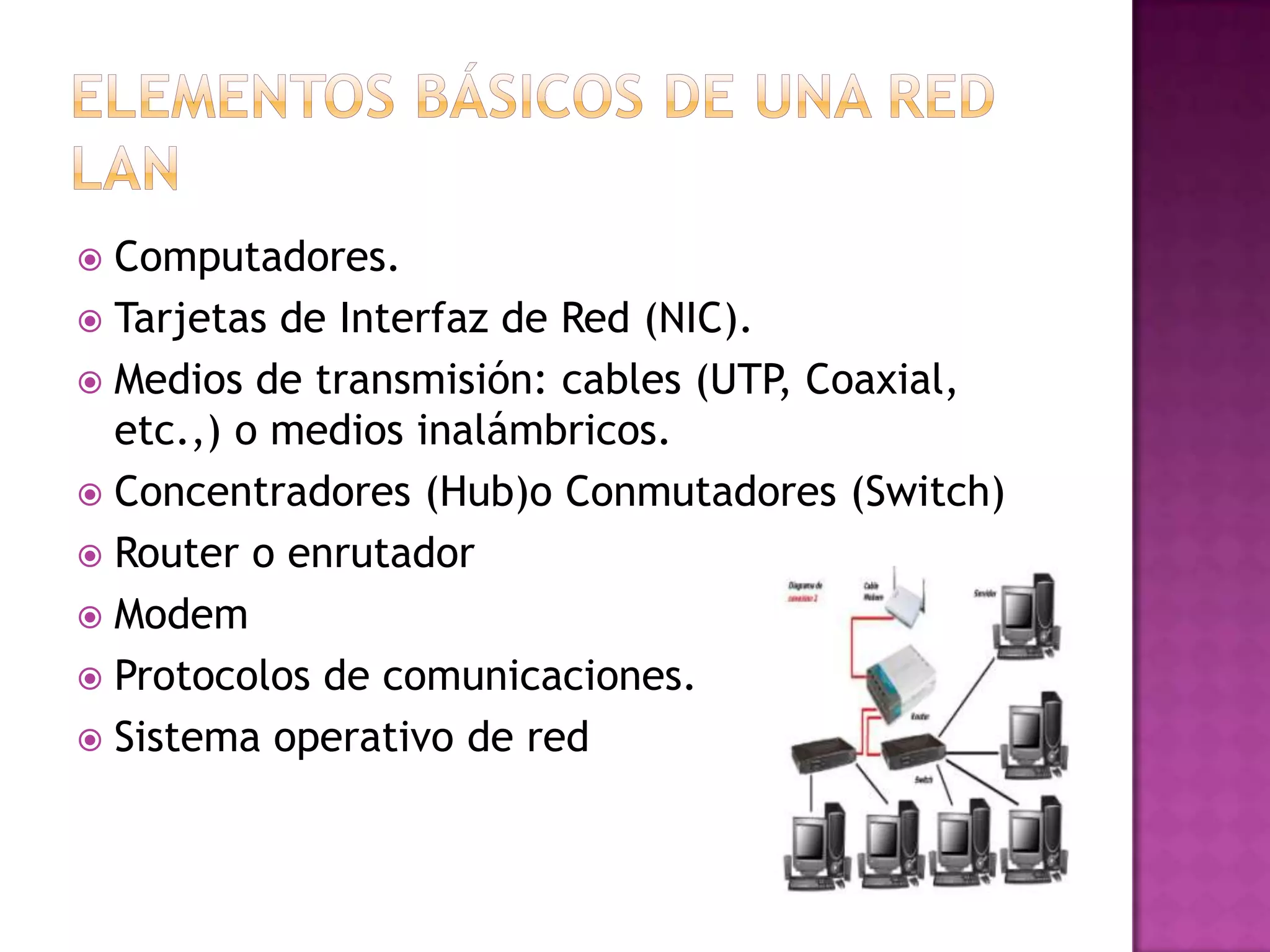

16. Computadores.
 Tarjetas de Interfaz de Red (NIC).
 Medios de transmisión: cables (UTP, Coaxial,
etc.,) o medios inalámbricos.
 Concentradores (Hub)o Conmutadores (Switch)
 Router o enrutador
 Modem
 Protocolos de comunicaciones.
 Sistema operativo de red


17. 

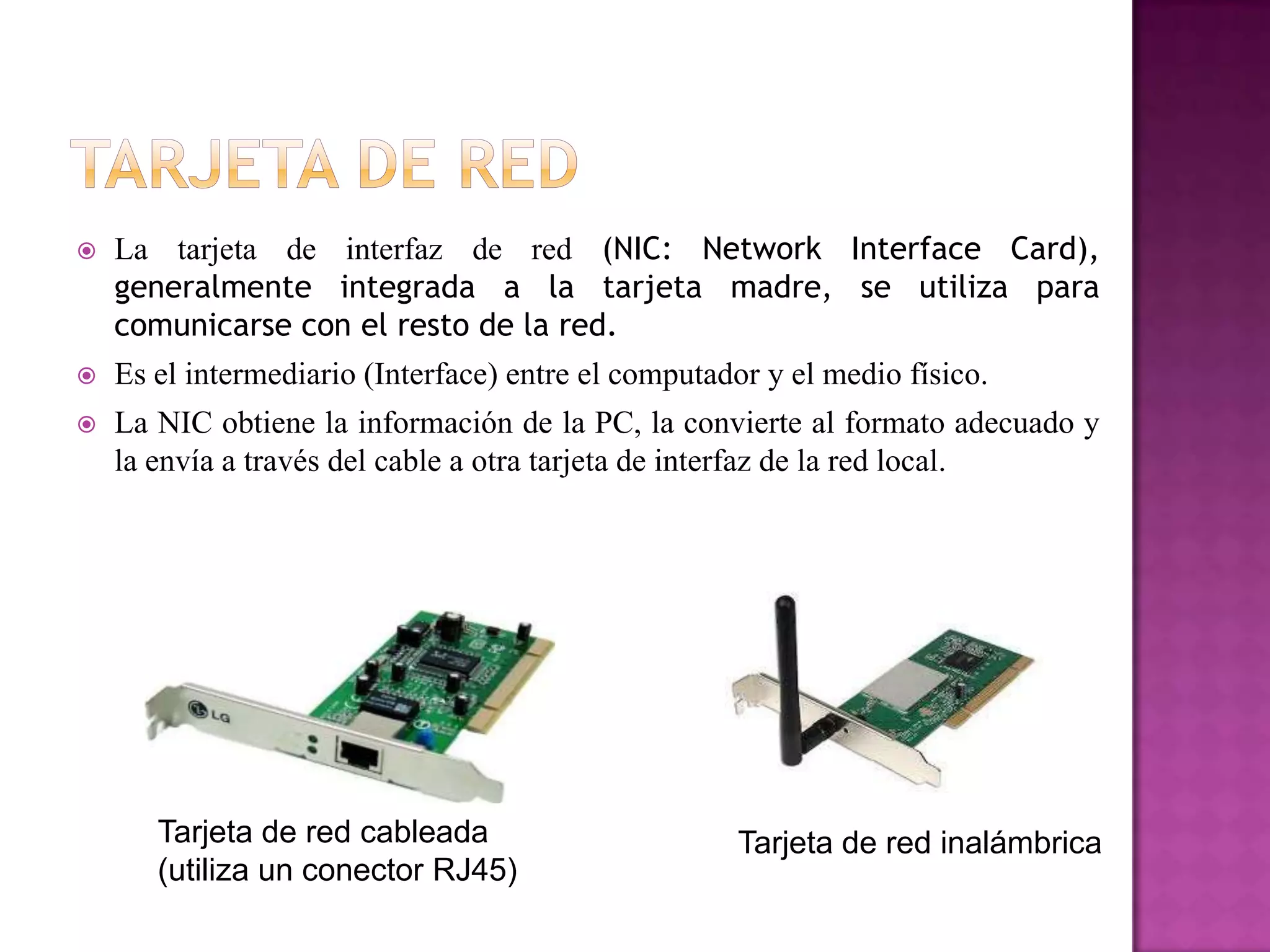

La tarjeta de interfaz de red (NIC: Network Interface Card),
generalmente integrada a la tarjeta madre, se utiliza para
comunicarse con el resto de la red.

Es el intermediario (Interface) entre el computador y el medio físico.

La NIC obtiene la información de la PC, la convierte al formato adecuado y
la envía a través del cable a otra tarjeta de interfaz de la red local.
Tarjeta de red cableada
(utiliza un conector RJ45)
Tarjeta de red inalámbrica

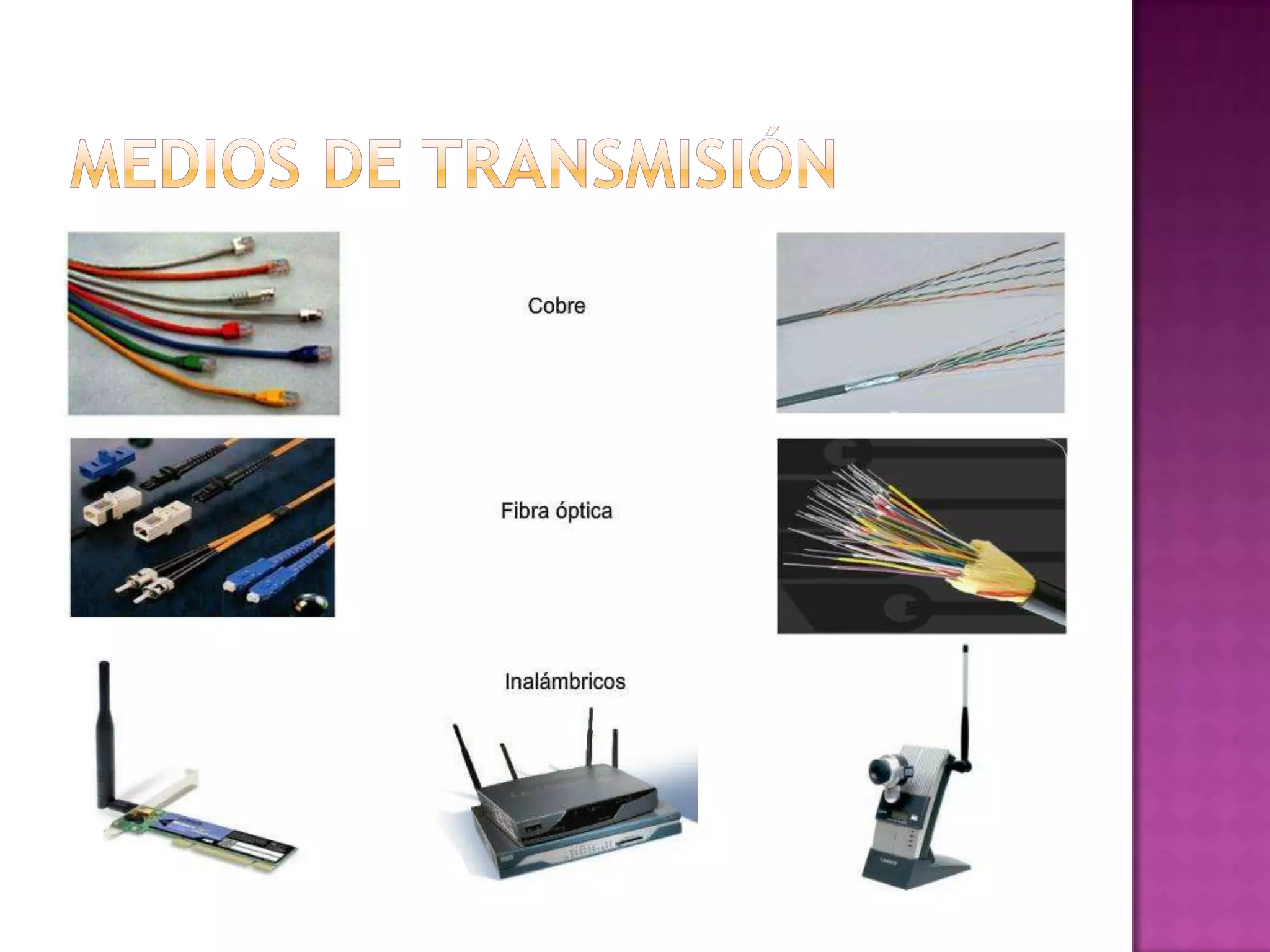

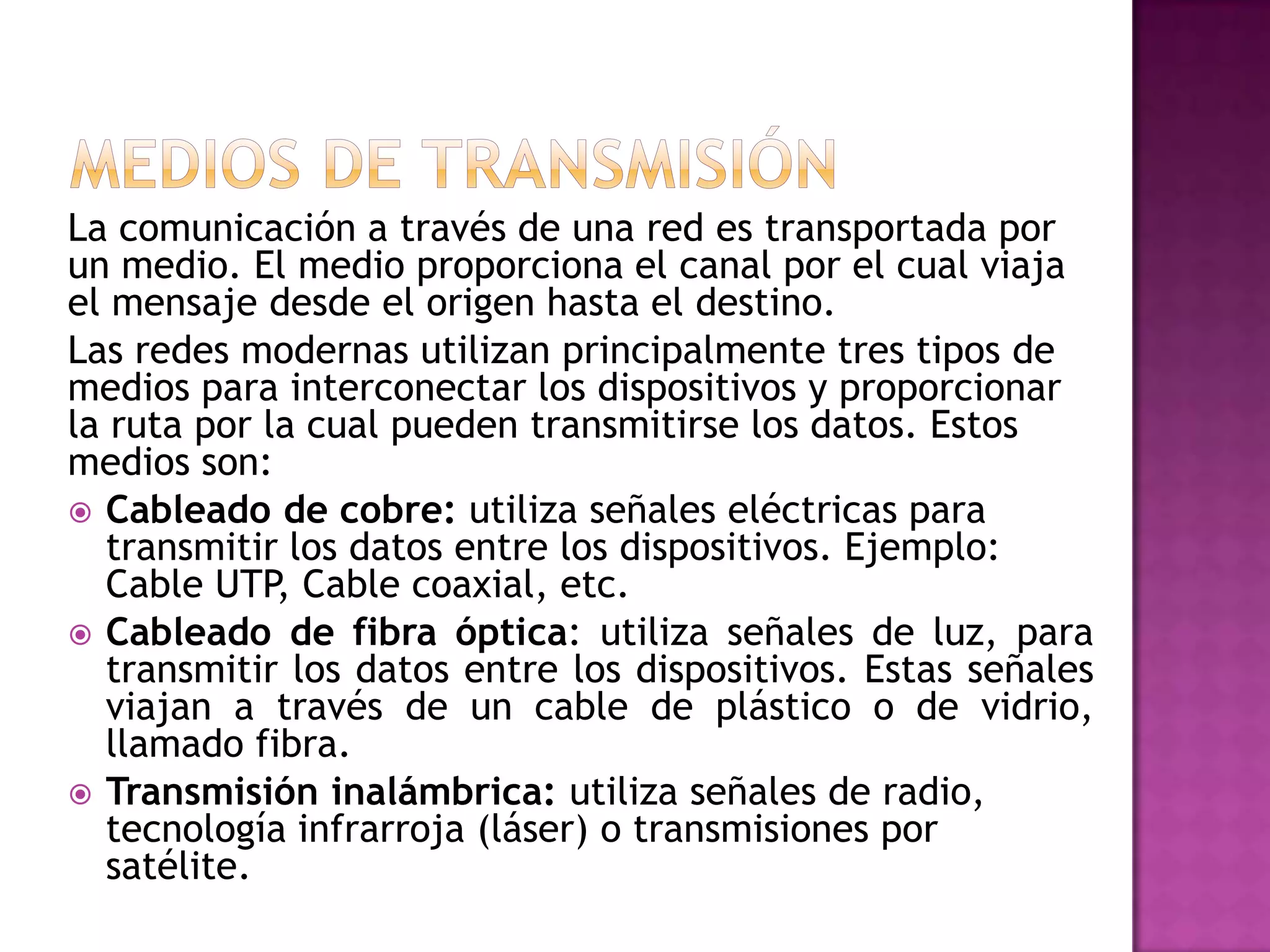

19. La comunicación a través de una red es transportada por
un medio. El medio proporciona el canal por el cual viaja
el mensaje desde el origen hasta el destino.
Las redes modernas utilizan principalmente tres tipos de
medios para interconectar los dispositivos y proporcionar
la ruta por la cual pueden transmitirse los datos. Estos
medios son:
 Cableado de cobre: utiliza señales eléctricas para
transmitir los datos entre los dispositivos. Ejemplo:
Cable UTP, Cable coaxial, etc.
 Cableado de fibra óptica: utiliza señales de luz, para
transmitir los datos entre los dispositivos. Estas señales
viajan a través de un cable de plástico o de vidrio,
llamado fibra.
 Transmisión inalámbrica: utiliza señales de radio,
tecnología infrarroja (láser) o transmisiones por
satélite.

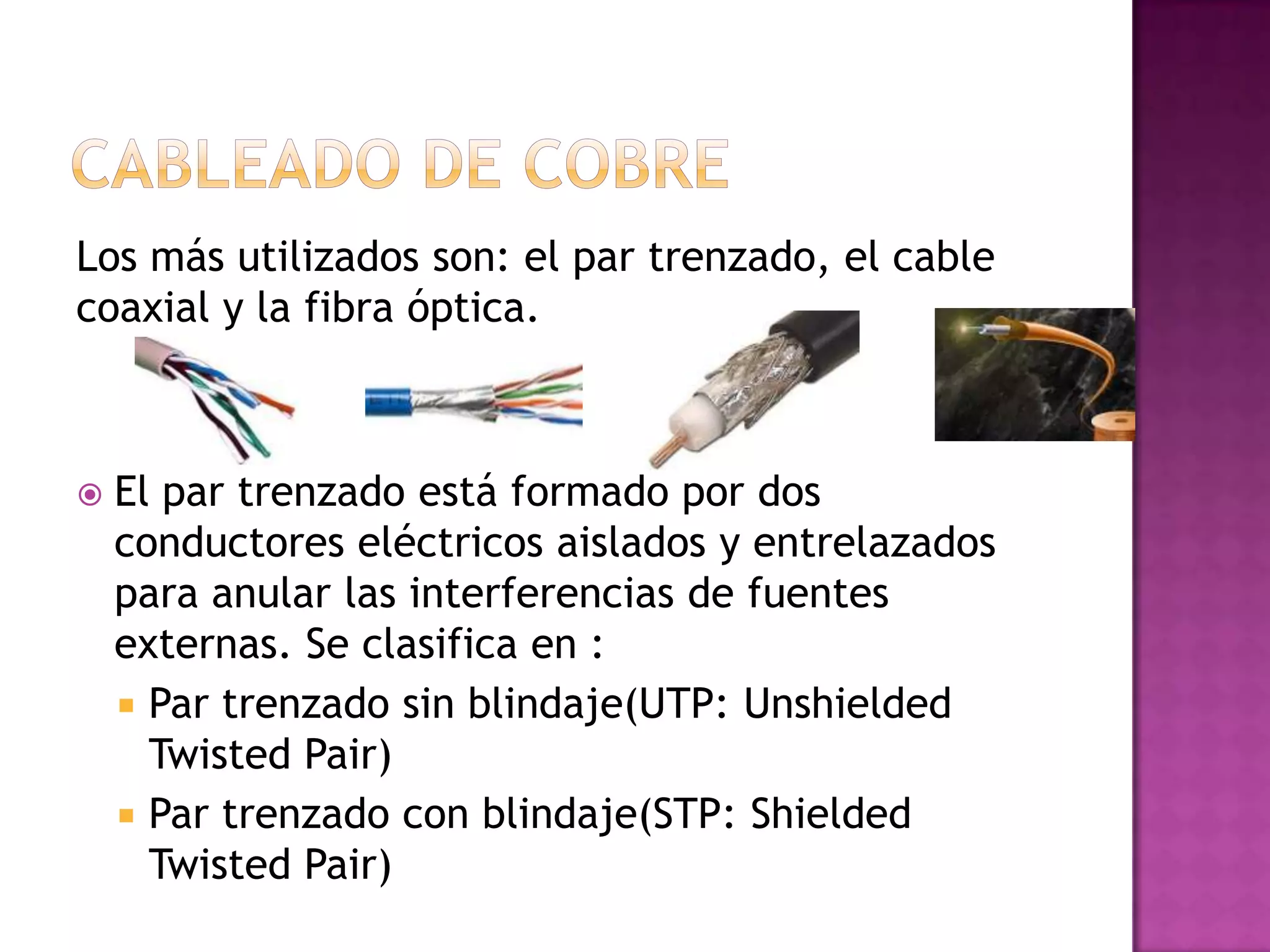

20. Los más utilizados son: el par trenzado, el cable
coaxial y la fibra óptica.

El par trenzado está formado por dos
conductores eléctricos aislados y entrelazados
para anular las interferencias de fuentes
externas. Se clasifica en :
 Par trenzado sin blindaje(UTP: Unshielded
Twisted Pair)
 Par trenzado con blindaje(STP: Shielded
Twisted Pair)

21. 




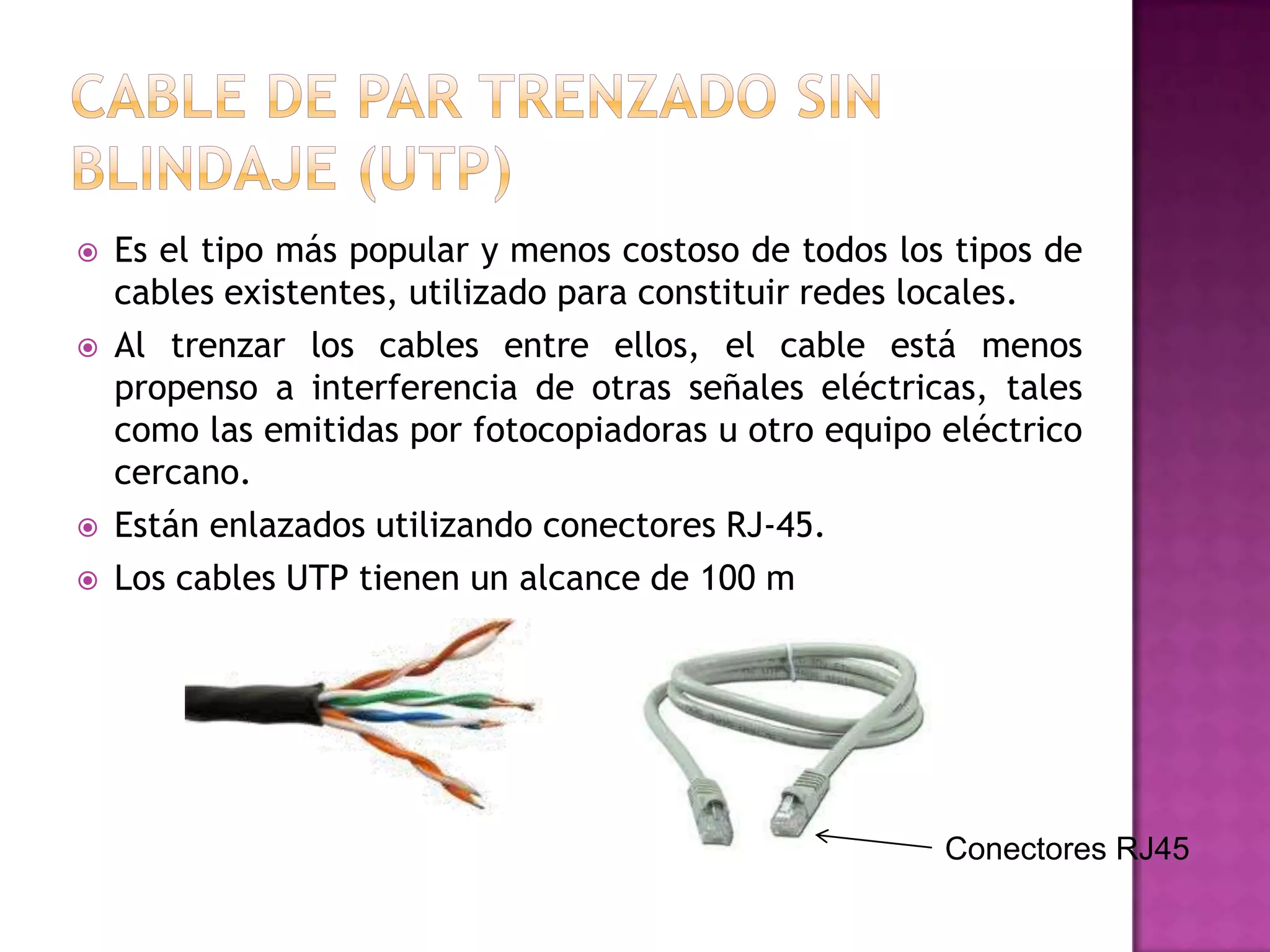

Es el tipo más popular y menos costoso de todos los tipos de
cables existentes, utilizado para constituir redes locales.
Al trenzar los cables entre ellos, el cable está menos
propenso a interferencia de otras señales eléctricas, tales
como las emitidas por fotocopiadoras u otro equipo eléctrico
cercano.
Están enlazados utilizando conectores RJ-45.
Los cables UTP tienen un alcance de 100 m
Conectores RJ45

22. 

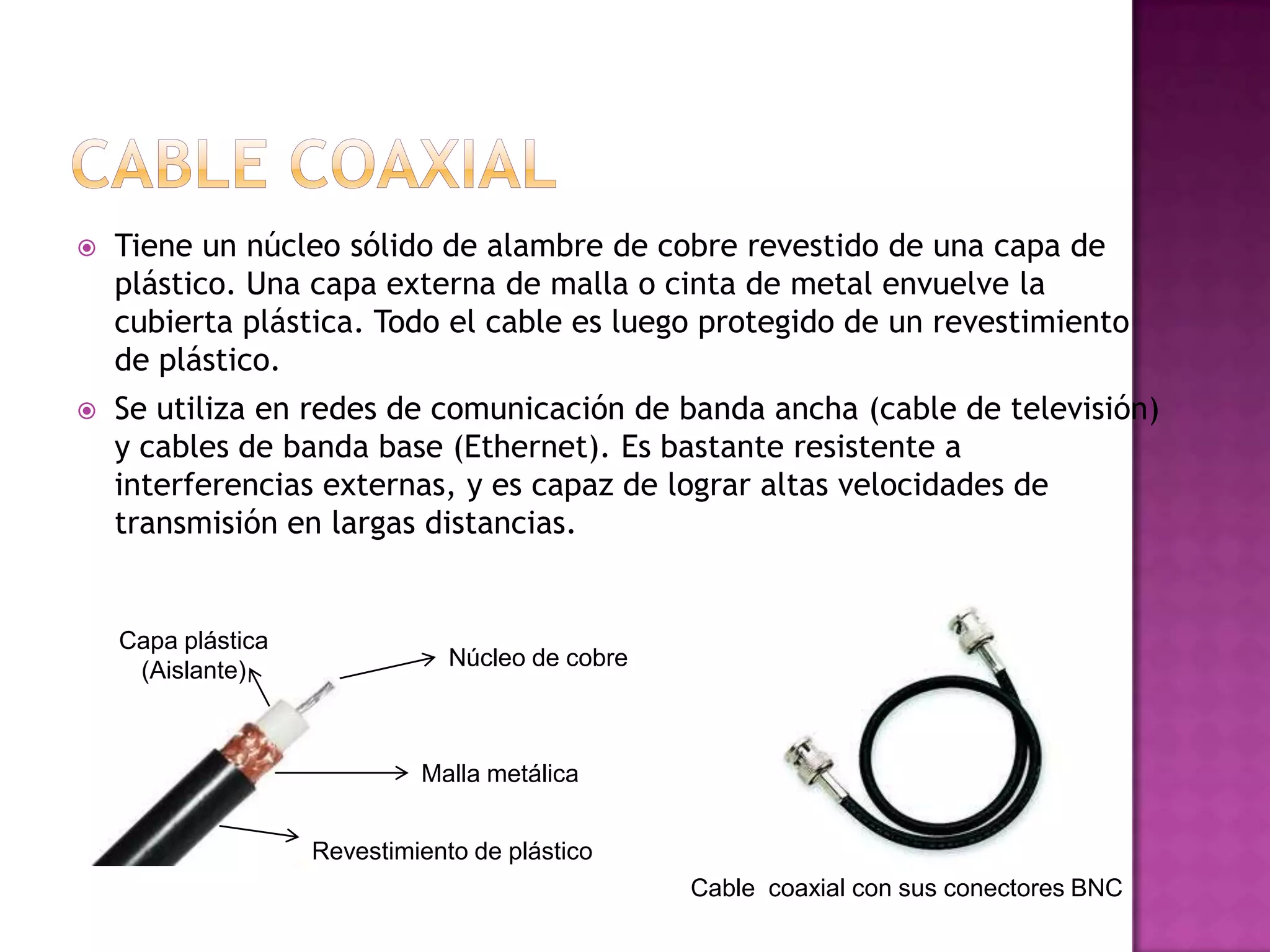

Tiene un núcleo sólido de alambre de cobre revestido de una capa de
plástico. Una capa externa de malla o cinta de metal envuelve la
cubierta plástica. Todo el cable es luego protegido de un revestimiento
de plástico.

Se utiliza en redes de comunicación de banda ancha (cable de televisión)
y cables de banda base (Ethernet). Es bastante resistente a
interferencias externas, y es capaz de lograr altas velocidades de
transmisión en largas distancias.
Capa plástica
(Aislante)
Núcleo de cobre
Malla metálica
Revestimiento de plástico
Cable coaxial con sus conectores BNC

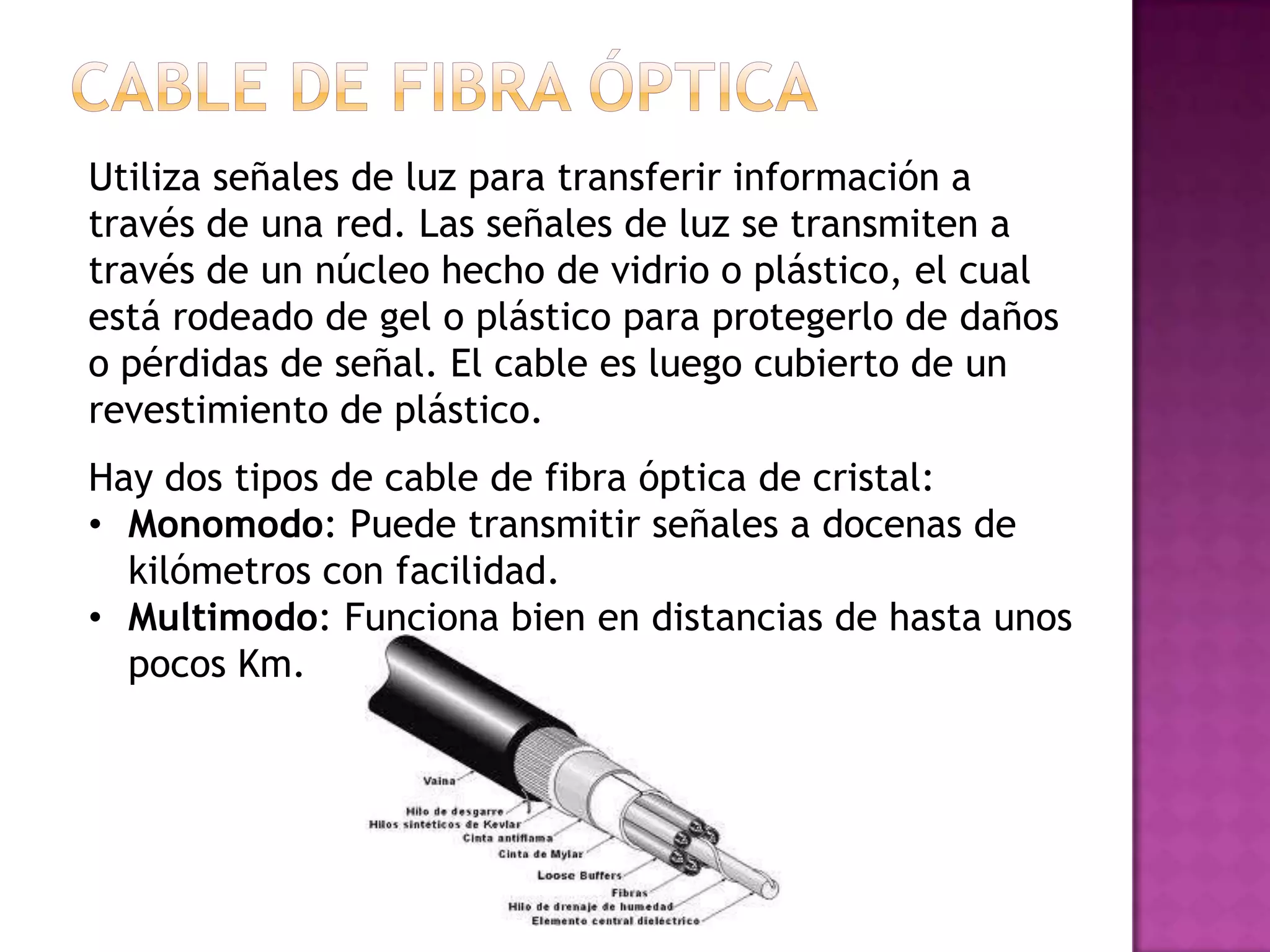

23. Utiliza señales de luz para transferir información a
través de una red. Las señales de luz se transmiten a
través de un núcleo hecho de vidrio o plástico, el cual
está rodeado de gel o plástico para protegerlo de daños
o pérdidas de señal. El cable es luego cubierto de un
revestimiento de plástico.
Hay dos tipos de cable de fibra óptica de cristal:
• Monomodo: Puede transmitir señales a docenas de
kilómetros con facilidad.
• Multimodo: Funciona bien en distancias de hasta unos
pocos Km.

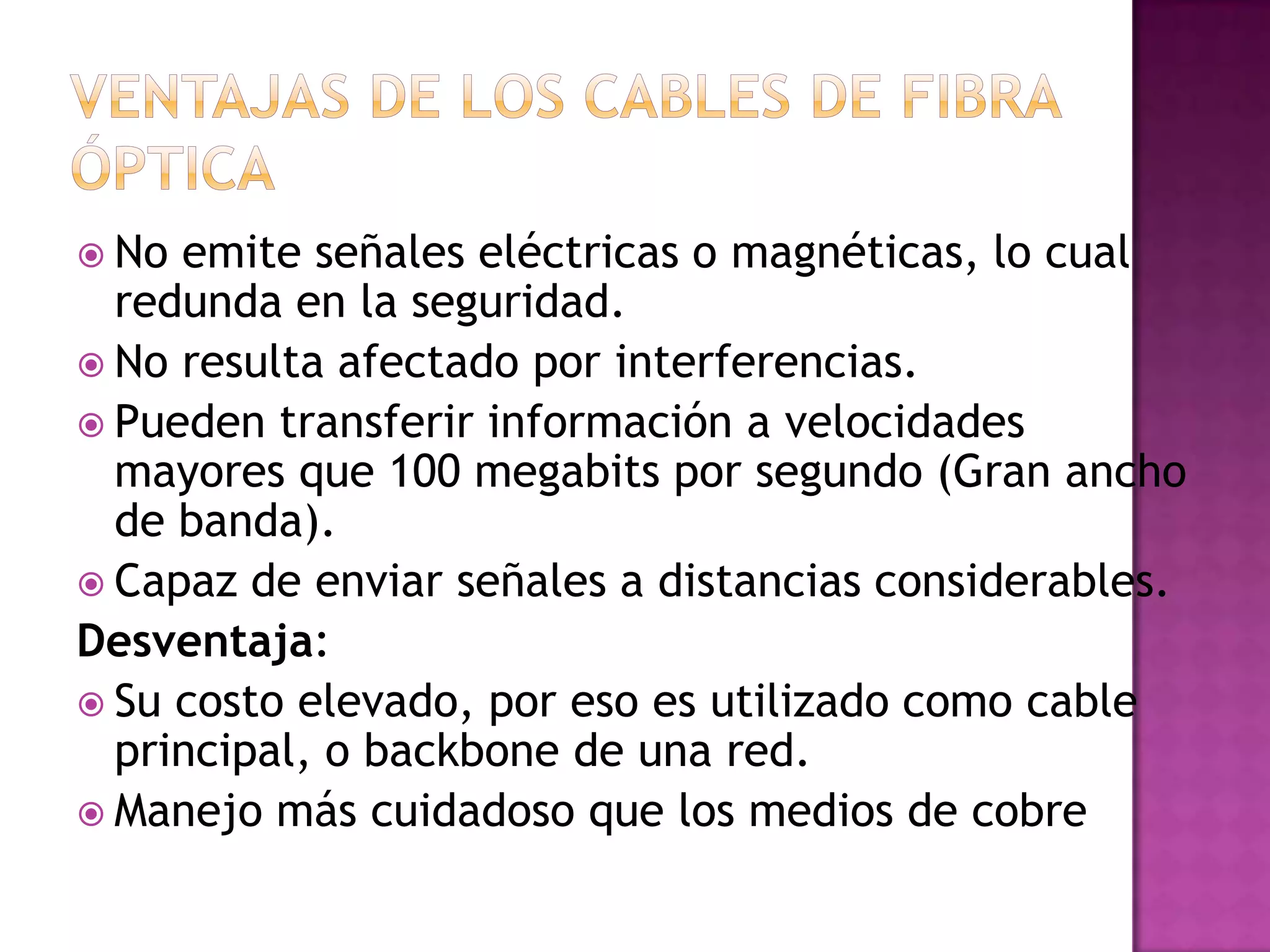

24.  No
emite señales eléctricas o magnéticas, lo cual
redunda en la seguridad.
 No resulta afectado por interferencias.
 Pueden transferir información a velocidades
mayores que 100 megabits por segundo (Gran ancho
de banda).
 Capaz de enviar señales a distancias considerables.
Desventaja:
 Su costo elevado, por eso es utilizado como cable
principal, o backbone de una red.
 Manejo más cuidadoso que los medios de cobre

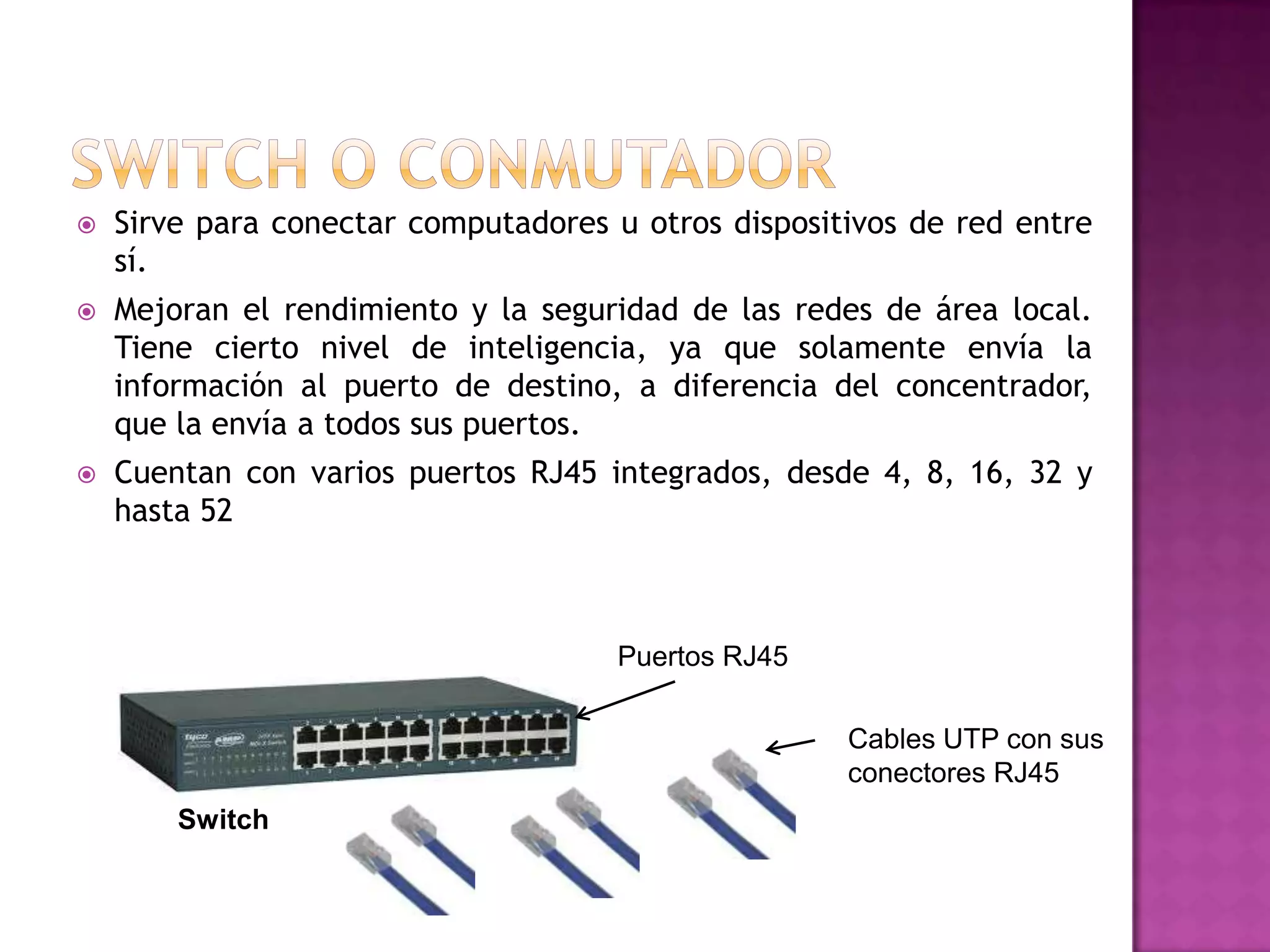

25. 
Sirve para conectar computadores u otros dispositivos de red entre
sí.

Mejoran el rendimiento y la seguridad de las redes de área local.
Tiene cierto nivel de inteligencia, ya que solamente envía la
información al puerto de destino, a diferencia del concentrador,
que la envía a todos sus puertos.

Cuentan con varios puertos RJ45 integrados, desde 4, 8, 16, 32 y
hasta 52
Puertos RJ45
Cables UTP con sus
conectores RJ45
Switch

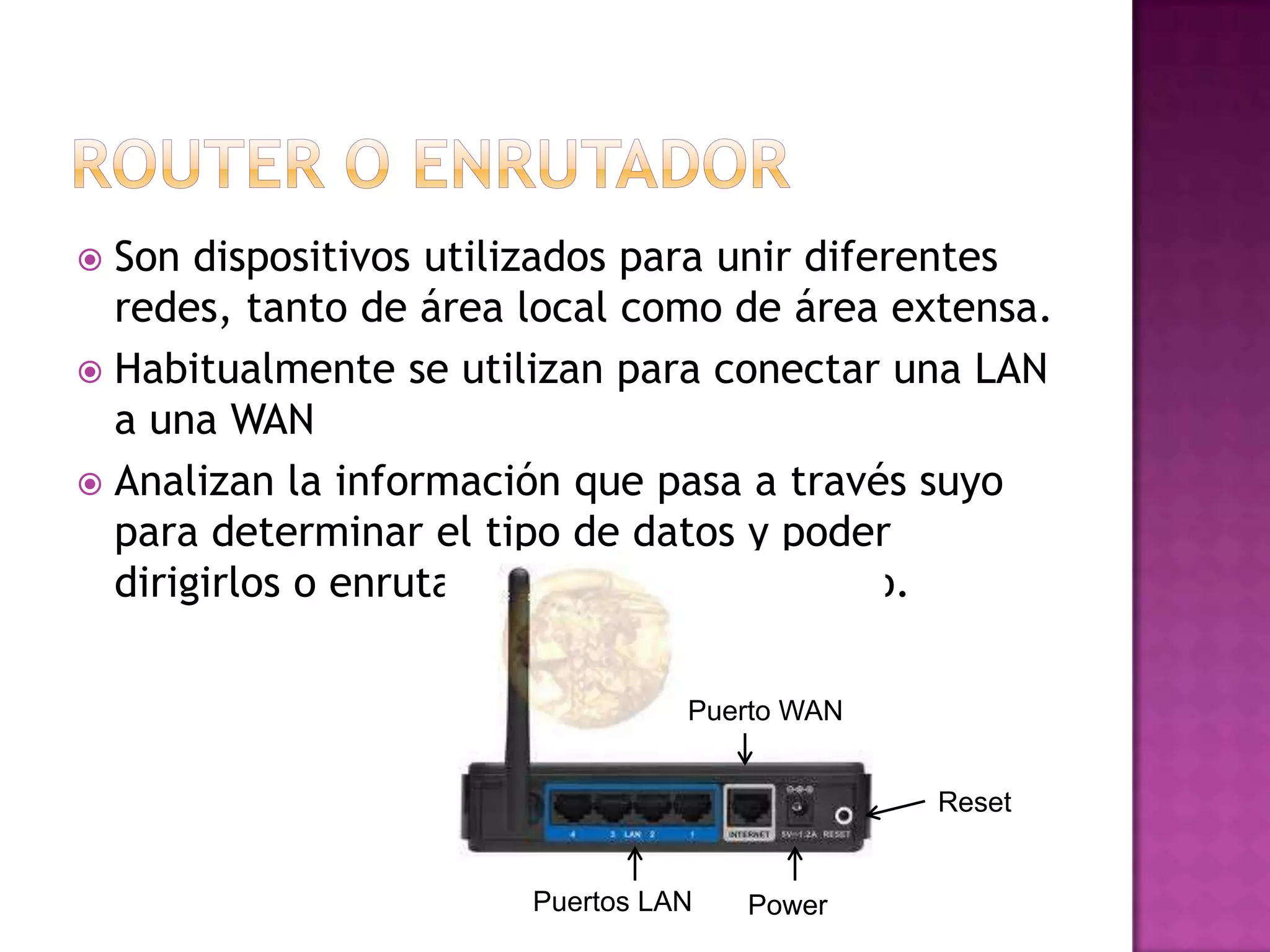

26. Son dispositivos utilizados para unir diferentes
redes, tanto de área local como de área extensa.
 Habitualmente se utilizan para conectar una LAN
a una WAN
 Analizan la información que pasa a través suyo
para determinar el tipo de datos y poder
dirigirlos o enrutarlos al destino correcto.

Puerto WAN
Reset
Puertos LAN
Power

27. 



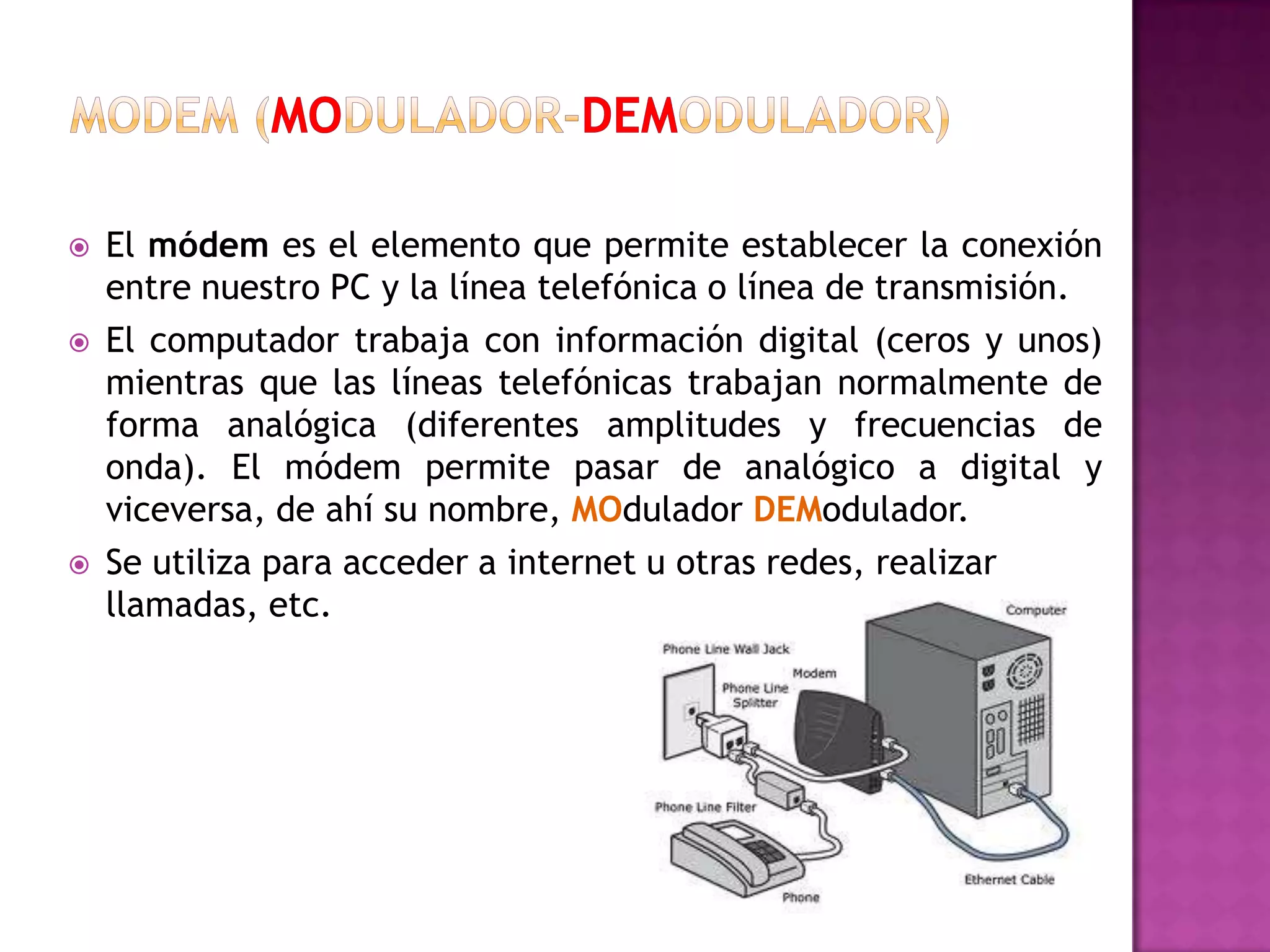

El módem es el elemento que permite establecer la conexión
entre nuestro PC y la línea telefónica o línea de transmisión.
El computador trabaja con información digital (ceros y unos)
mientras que las líneas telefónicas trabajan normalmente de
forma analógica (diferentes amplitudes y frecuencias de
onda). El módem permite pasar de analógico a digital y
viceversa, de ahí su nombre, MOdulador DEModulador.
Se utiliza para acceder a internet u otras redes, realizar
llamadas, etc.
