El documento describe las características adicionales del Modelo Entidad-Relación Avanzado (EER) que extienden el modelo básico Entidad-Relación, incluyendo la especialización, generalización, herencia de atributos, ligaduras de diseño y agregación. Explica conceptos como superclases y subclases, y cómo la herencia permite que los subtipos hereden atributos y relaciones de los supertipos.

1. Base de datos iMODELO ENTIDAD-RELACIÓN AVANZADO

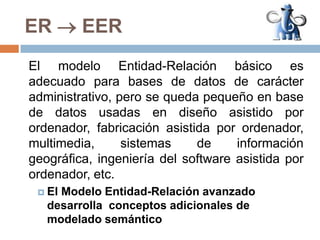

2. ER EEREl modelo Entidad-Relación básico es adecuado para bases de datos de carácter administrativo, pero se queda pequeño en base de datos usadas en diseño asistido por ordenador, fabricación asistida por ordenador, multimedia, sistemas de información geográfica, ingeniería del software asistida por ordenador, etc.El Modelo Entidad-Relación avanzado desarrolla conceptos adicionales de modelado semántico

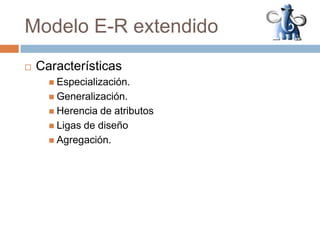

3. CaracterísticasEspecialización.Generalización.Herencia de atributosLigas de diseñoAgregación.Modelo E-R extendido

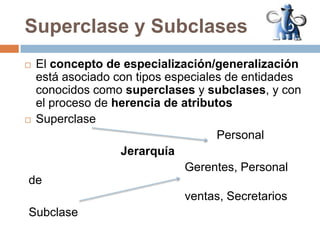

4. Superclase y SubclasesEl concepto de especialización/generalización está asociado con tipos especiales de entidades conocidos como superclases y subclases, y con el proceso de herencia de atributosSuperclase Personal Jerarquía Gerentes, Personal de ventas, SecretariosSubclase

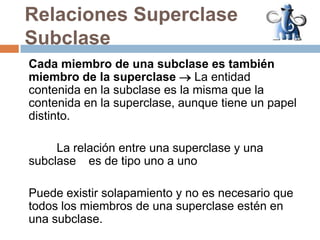

5. Relaciones Superclase SubclaseCada miembro de una subclase es también miembro de la superclase La entidad contenida en la subclase es la misma que la contenida en la superclase, aunque tiene un papel distinto. La relación entre una superclase y una subclase es de tipo uno a unoPuede existir solapamiento y no es necesario que todos los miembros de una superclase estén en una subclase.

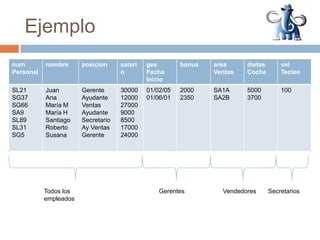

6. Ejemplo Todos los Gerentes Vendedores Secretarios empleados

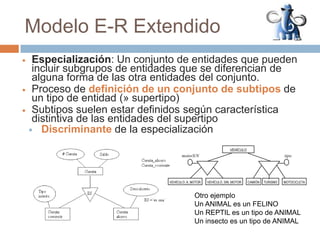

7. Modelo E-R ExtendidoVEHÍCULOtipomotorS/NVEHÍCULO_SIN_MOTORVEHÍCULO_A_MOTORMOTOCICLETACAMIÓNTURISMOEspecialización: Un conjunto de entidades que pueden incluir subgrupos de entidades que se diferencian de alguna forma de las otra entidades del conjunto.

8. Proceso de definición de un conjunto de subtipos de un tipo de entidad (» supertipo)

9. Subtipos suelen estar definidos según característica distintiva de las entidades del supertipo

10. Discriminante de la especializaciónOtro ejemploUn ANIMAL es un FELINOUn REPTIL es un tipo de ANIMALUn insecto es un tipo de ANIMAL

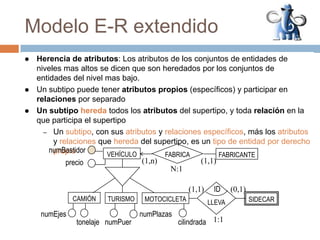

11. Modelo E-R ExtendidonumBastidornumBastidorfechaFabVEHÍCULOpreciofechaFabCAMIÓNpreciotonelajenumEjesGCAMIÓNTURISMOfechaFabnumBastidornumEjestonelajenumPuernumPuerprecioTURISMOGeneralización: Conjunto de entidades en niveles de subgrupos de entidades, representado un proceso de diseño descendente (top – down), también puede ser en forma ascendente (bottom – up) Proceso inverso de la especializaciónSuprimir diferencias entre varios tipos de entidad: identificar atributos y relaciones comunes, y formar unsupertipo que los incluya

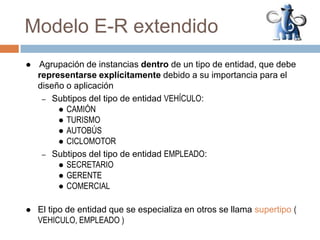

12. Modelo E-R extendidoAgrupación de instancias dentro de un tipo de entidad, que debe representarse explícitamente debido a su importancia para el diseño o aplicación

13. Subtipos del tipo de entidad VEHÍCULO:

14. CAMIÓN

15. TURISMO

16. AUTOBÚS

17. CICLOMOTOR
