Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.7. Conectores

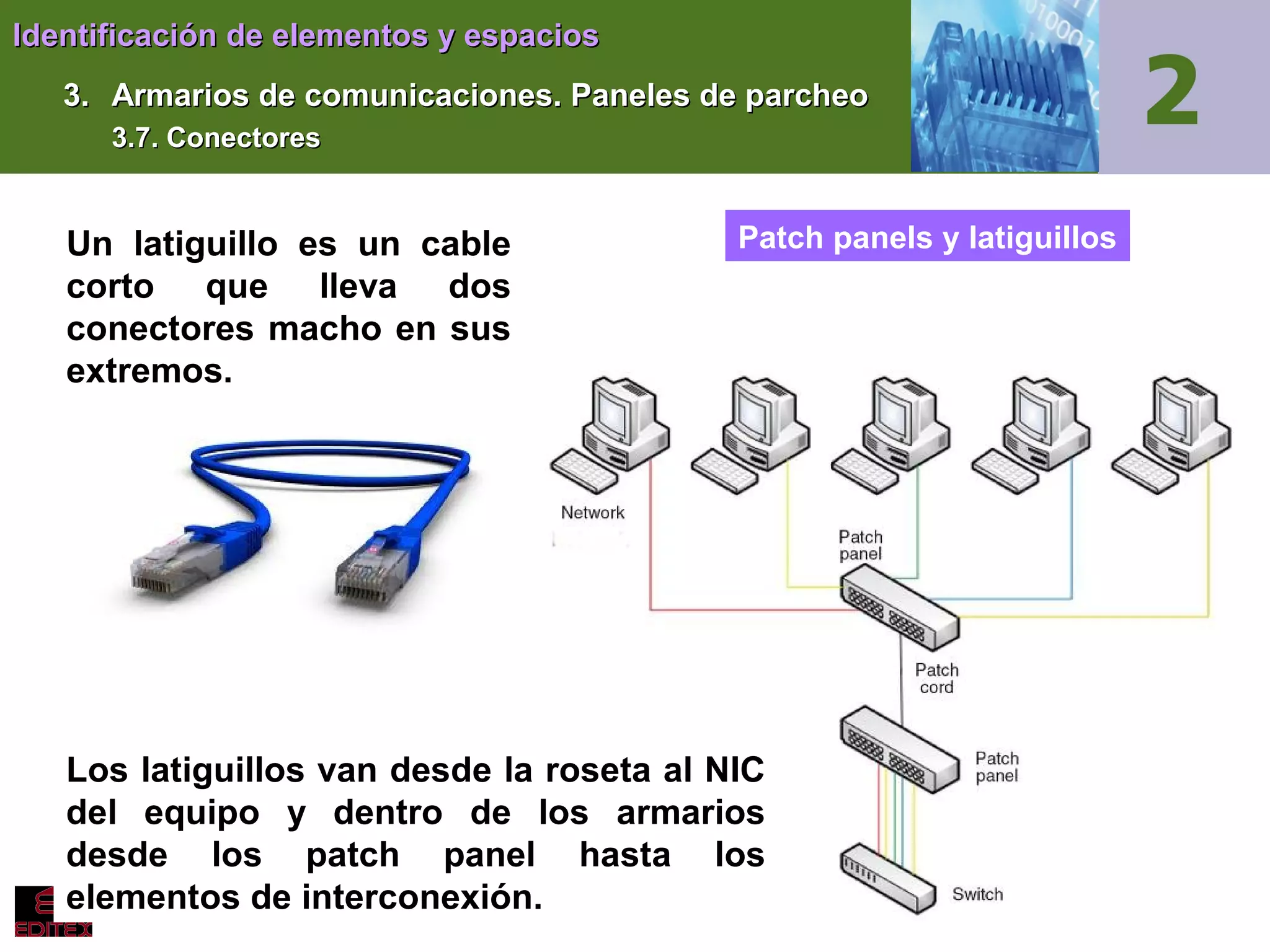

Un latiguillo es un cable
corto que lleva dos
conectores macho en sus
extremos.

Patch panels y latiguillos

Los latiguillos van desde la roseta al NIC
del equipo y dentro de los armarios
desde los patch panel hasta los
elementos de interconexión.
Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.7. Conectores

Las normas recomiendan las longitudes máximas de cable.
Para cable UTP no se debe exceder de los 100m de cable entre los
equipos y el elemento de interconexión (latiguillo + cableado
horizontal + latiguillo).
Identificación de elementos y espacios
3. Armarios de comunicaciones. Paneles de parcheo
3.7. Conectores

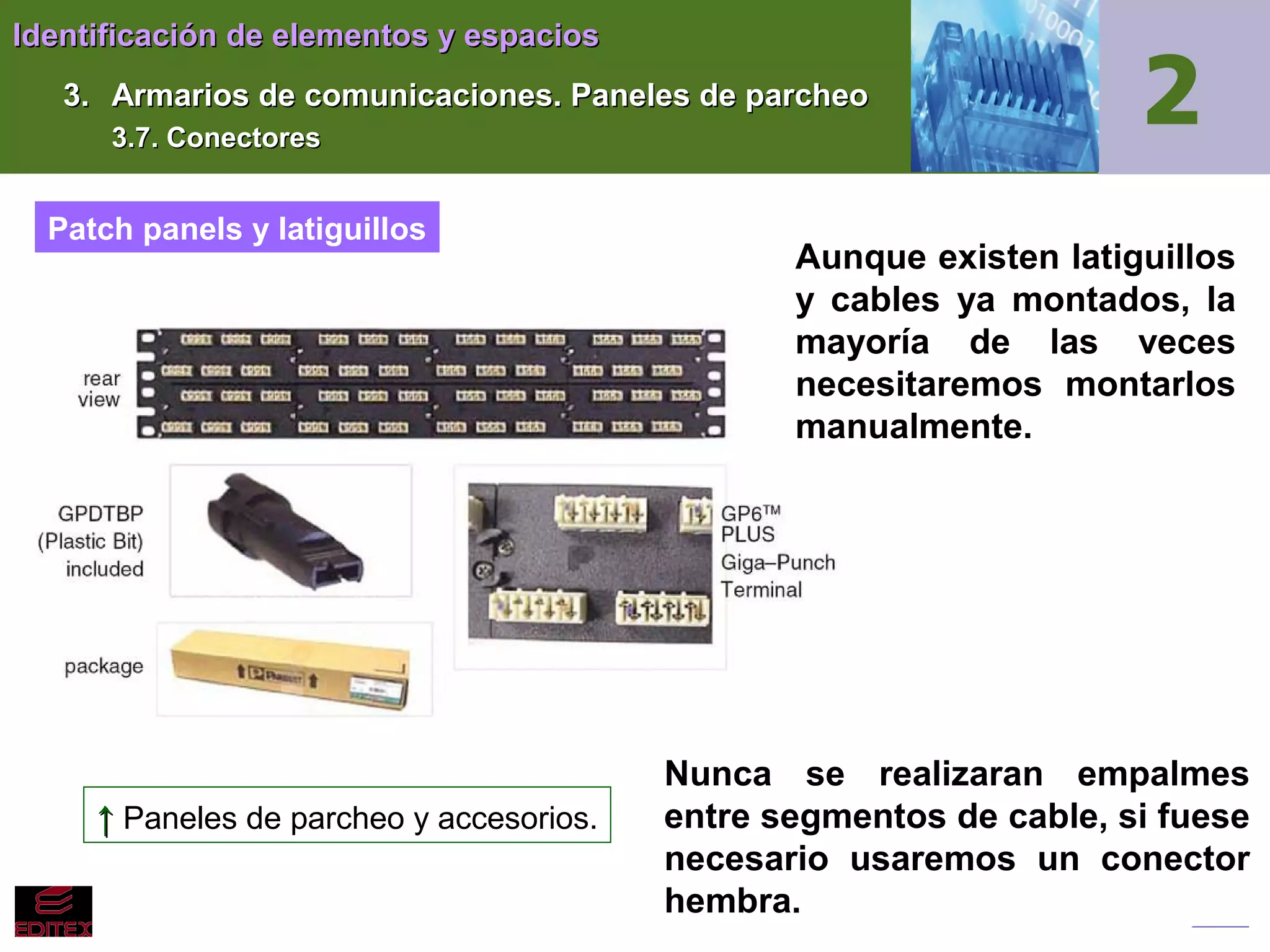

Patch panels y latiguillos

↑ Paneles de parcheo y accesorios.

Aunque existen latiguillos
y cables ya montados, la
mayoría de las veces
necesitaremos montarlos
manualmente.

Nunca se realizaran empalmes
entre segmentos de cable, si fuese
necesario usaremos un conector
hembra.
Identificación de elementos y espacios

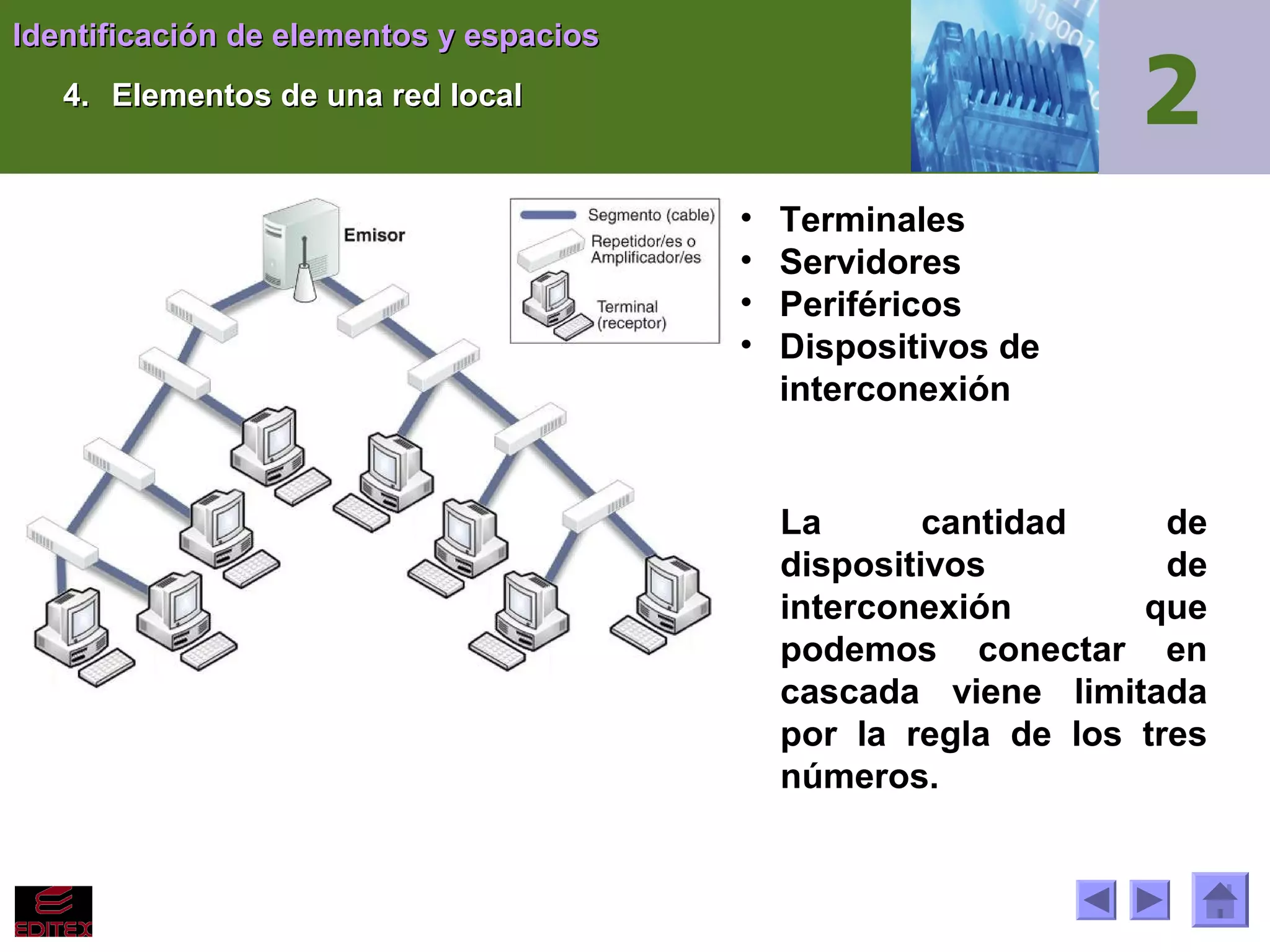

4. Elementos de una red local

•
•
•
•

Terminales
Servidores
Periféricos
Dispositivos de
interconexión

La
cantidad
de
dispositivos
de
interconexión
que
podemos conectar en
cascada viene limitada
por la regla de los tres
números.
Identificación de elementos y espacios
4. Elementos de una red local

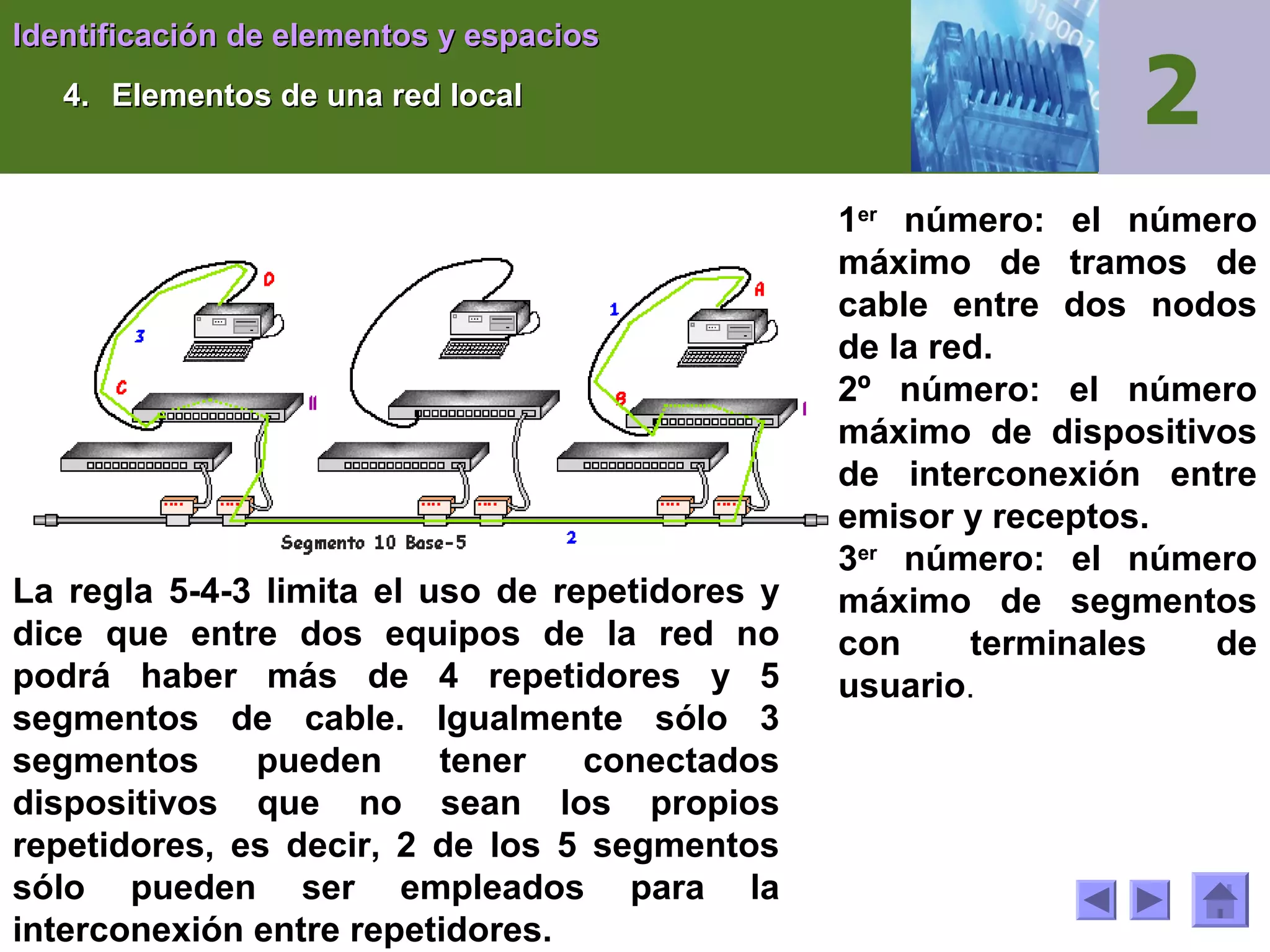

La regla 5-4-3 limita el uso de repetidores y
dice que entre dos equipos de la red no
podrá haber más de 4 repetidores y 5
segmentos de cable. Igualmente sólo 3
segmentos
pueden
tener
conectados
dispositivos que no sean los propios
repetidores, es decir, 2 de los 5 segmentos
sólo pueden ser empleados para la
interconexión entre repetidores.

1er número: el número
máximo de tramos de
cable entre dos nodos
de la red.
2º número: el número
máximo de dispositivos
de interconexión entre
emisor y receptos.
3er número: el número
máximo de segmentos
con
terminales
de
usuario.
Identificación de elementos y espacios
4. Elementos de una red local

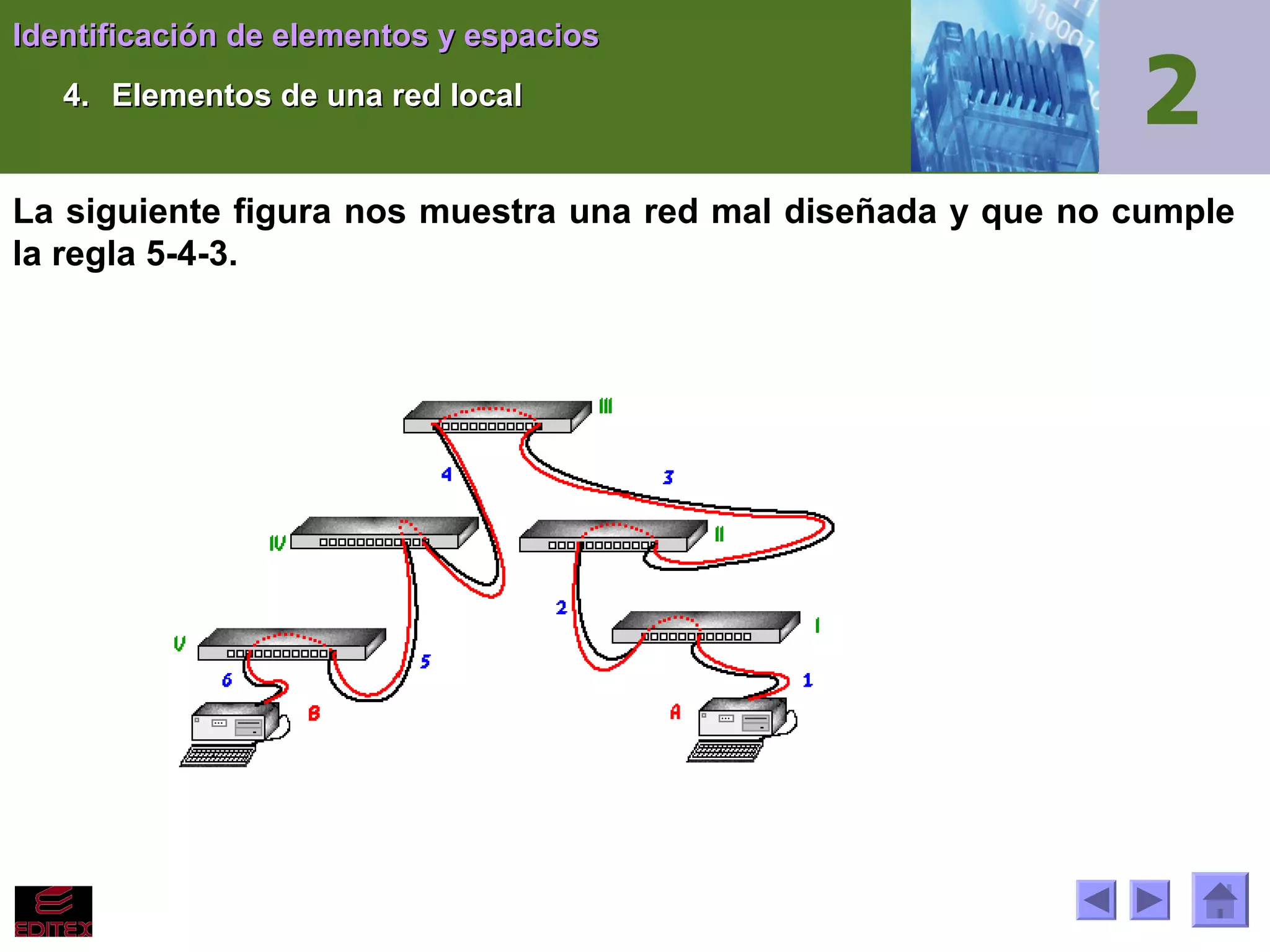

La siguiente figura nos muestra una red mal diseñada y que no cumple
la regla 5-4-3.
Identificación de elementos y espacios
4. Elementos de una red local

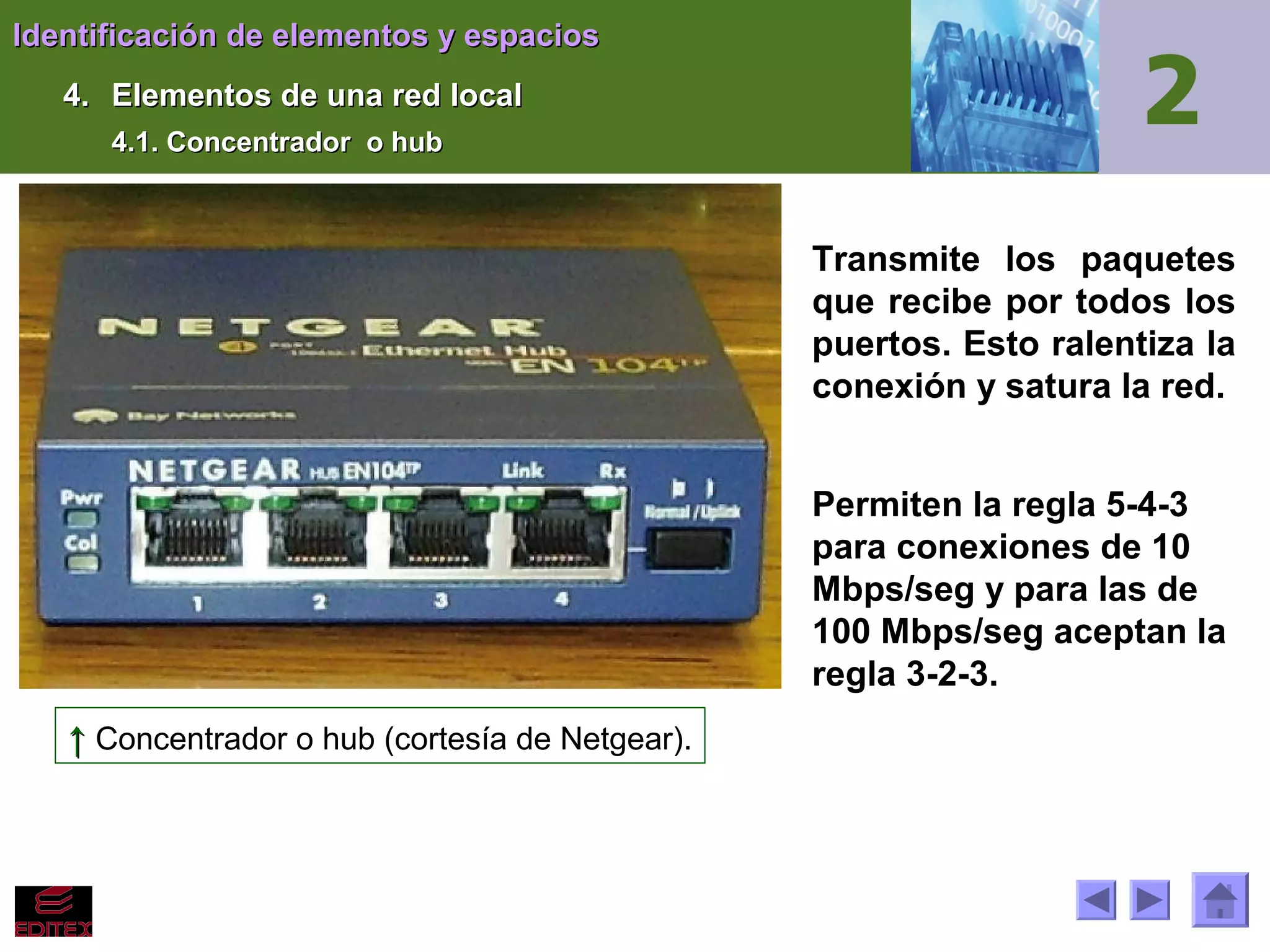

4.1. Concentrador o hub

Transmite los paquetes
que recibe por todos los
puertos. Esto ralentiza la
conexión y satura la red.
Permiten la regla 5-4-3
para conexiones de 10
Mbps/seg y para las de
100 Mbps/seg aceptan la
regla 3-2-3.
↑ Concentrador o hub (cortesía de Netgear).
Identificación de elementos y espacios
4. Elementos de una red local

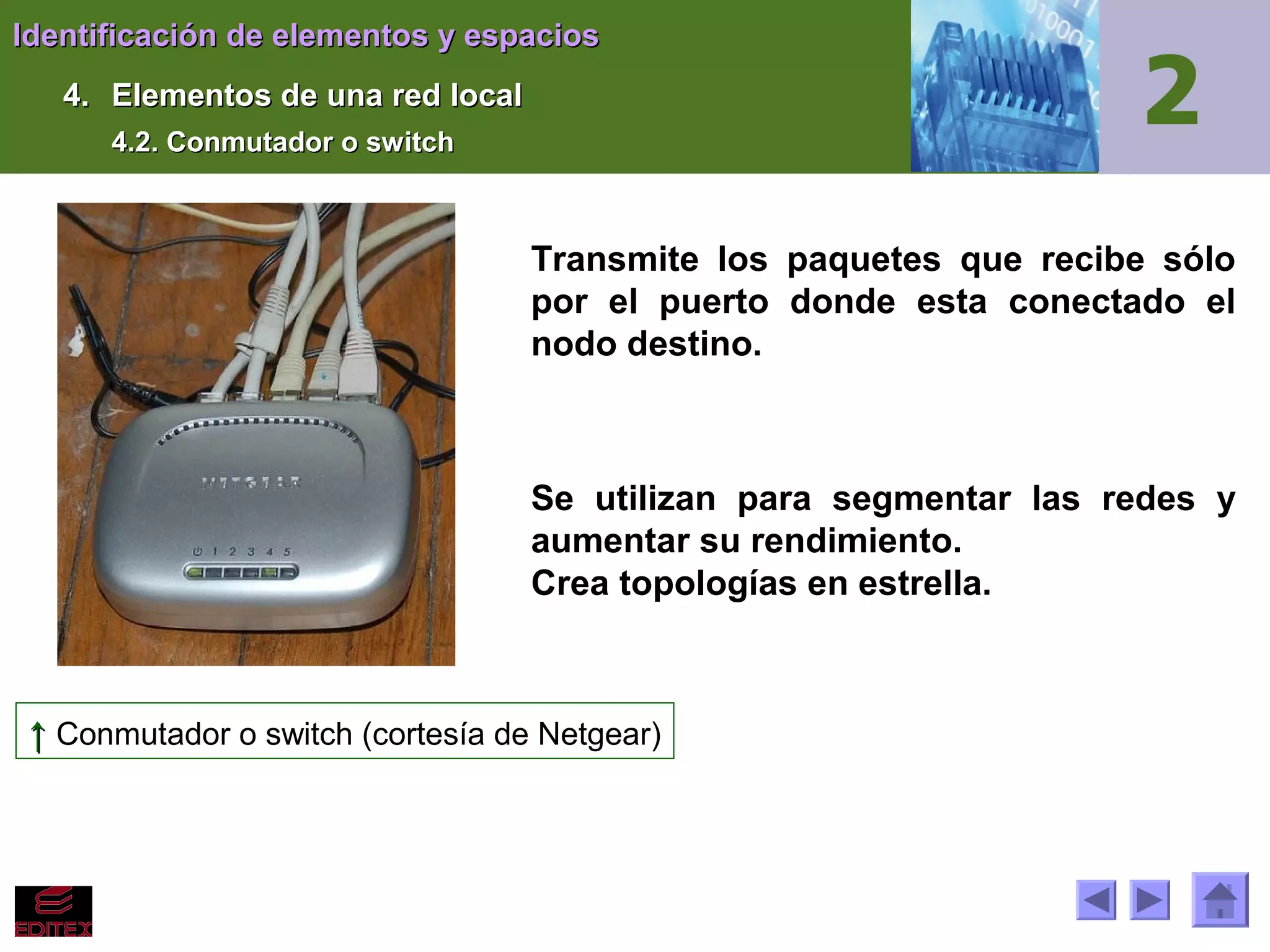

4.2. Conmutador o switch

Transmite los paquetes que recibe sólo
por el puerto donde esta conectado el
nodo destino.

Se utilizan para segmentar las redes y
aumentar su rendimiento.
Crea topologías en estrella.

↑ Conmutador o switch (cortesía de Netgear)
Identificación de elementos y espacios
4. Elementos de una red local
4.2. Conmutador

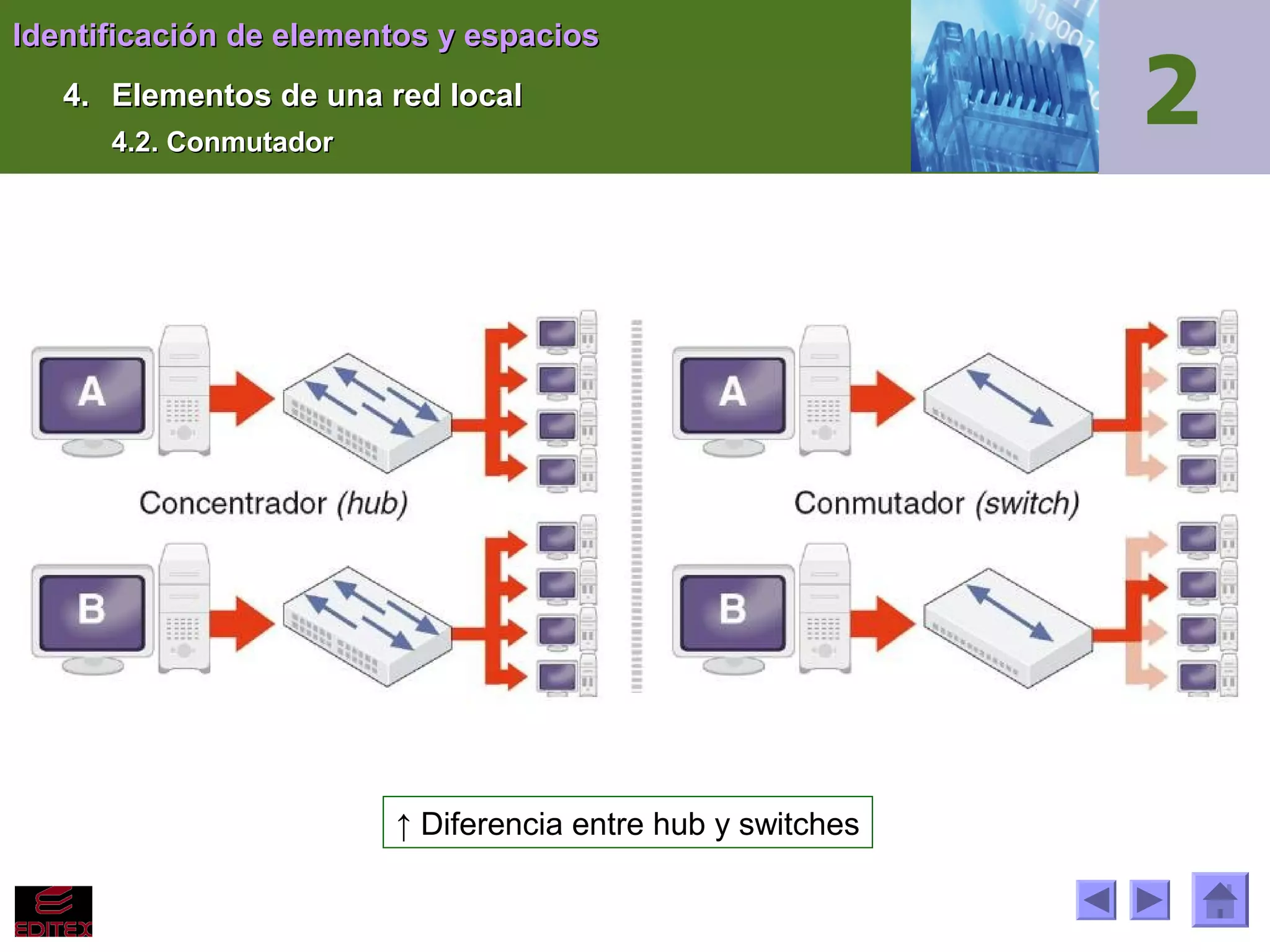

↑ Diferencia entre hub y switches
Identificación de elementos y espacios
4. Elementos de una red local

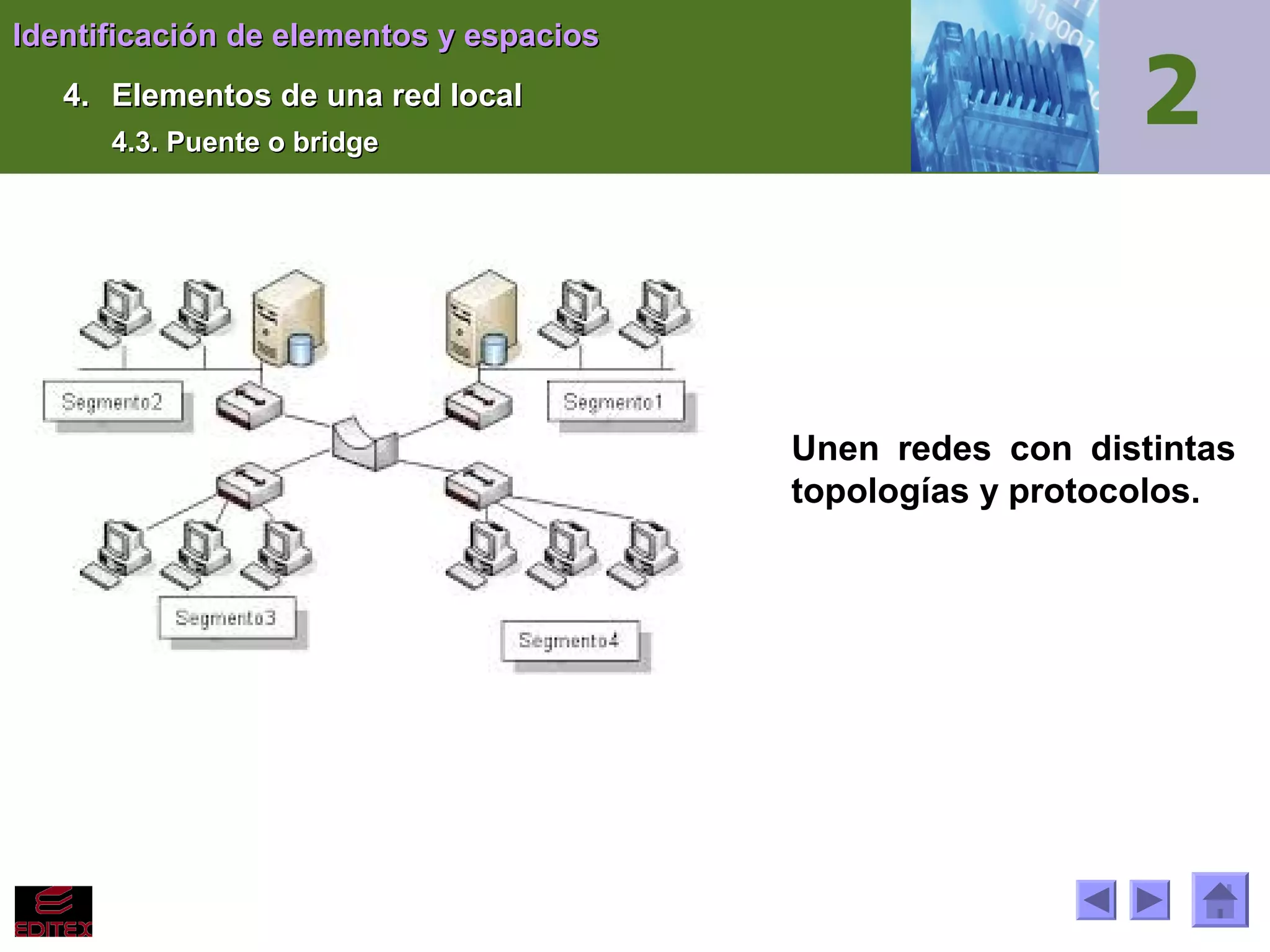

4.3. Puente o bridge

Unen redes con distintas
topologías y protocolos.
Identificación de elementos y espacios
4. Elementos de una red local

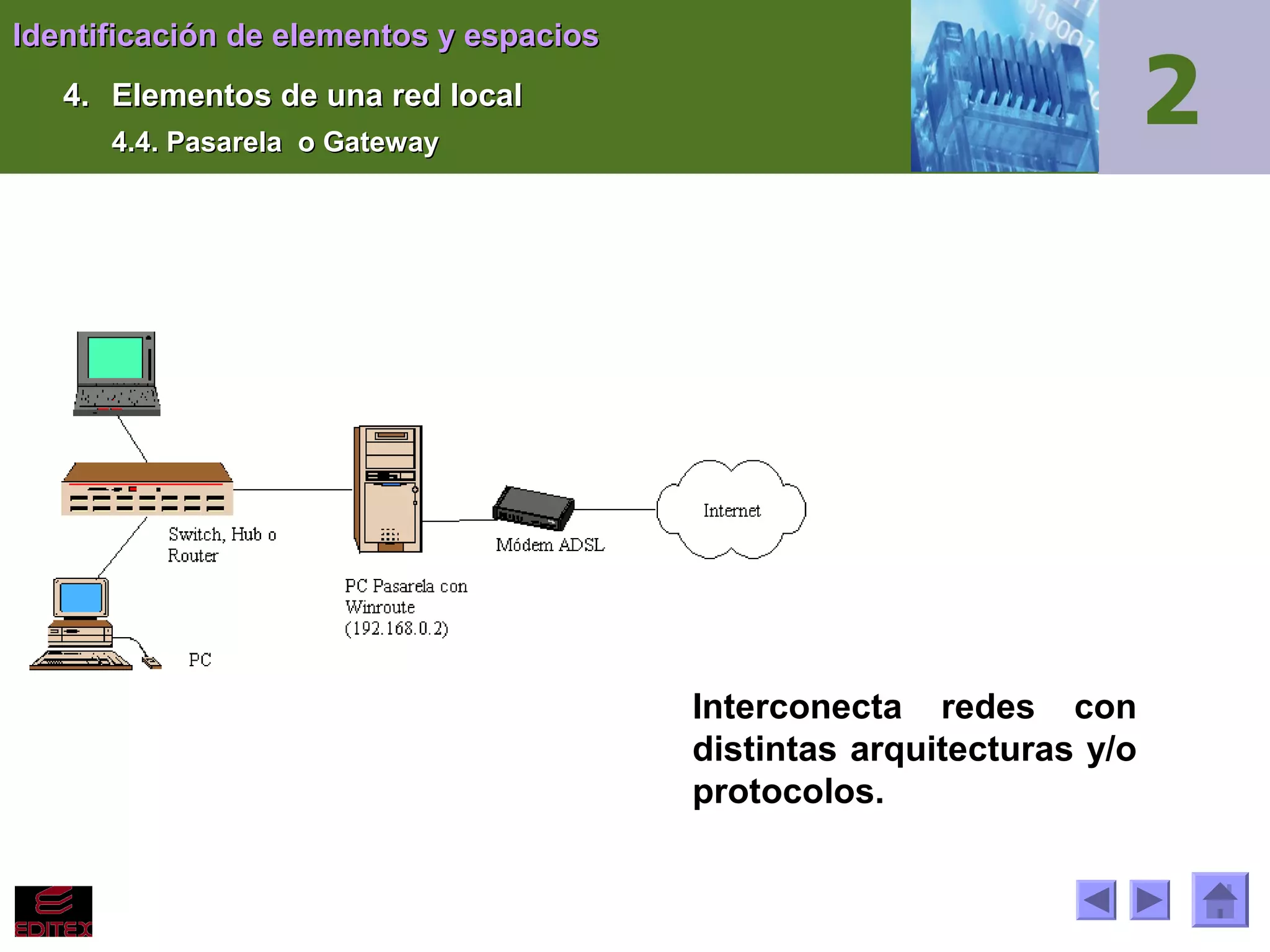

4.4. Pasarela o Gateway

Interconecta redes con
distintas arquitecturas y/o
protocolos.
Identificación de elementos y espacios
4. Elementos de una red local

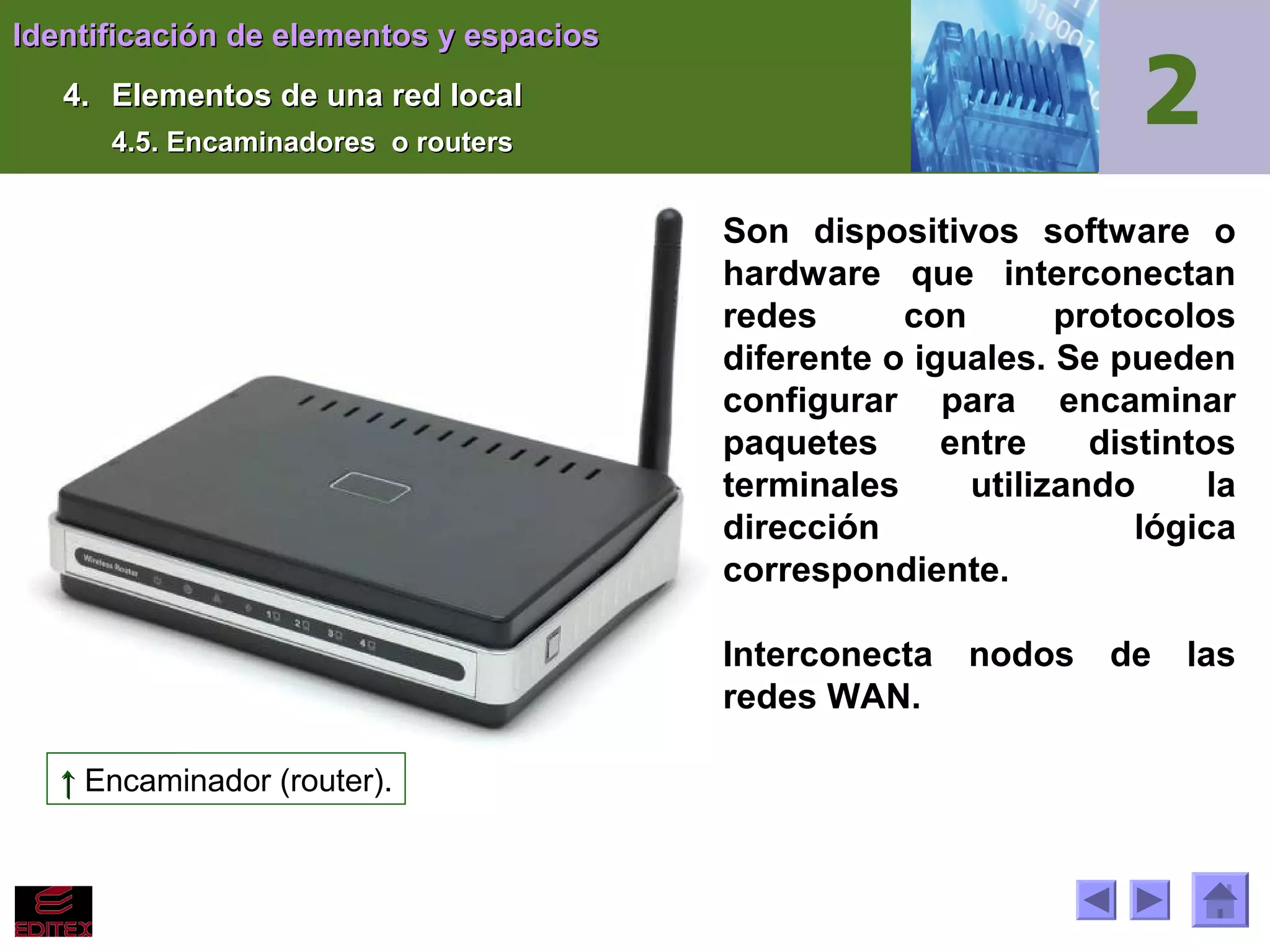

4.5. Encaminadores o routers

Son dispositivos software o
hardware que interconectan
redes
con
protocolos
diferente o iguales. Se pueden
configurar para encaminar
paquetes
entre
distintos
terminales
utilizando
la
dirección
lógica
correspondiente.
Interconecta
redes WAN.
↑ Encaminador (router).

nodos

de

las
Identificación de elementos y espacios
4. Elementos de una red local

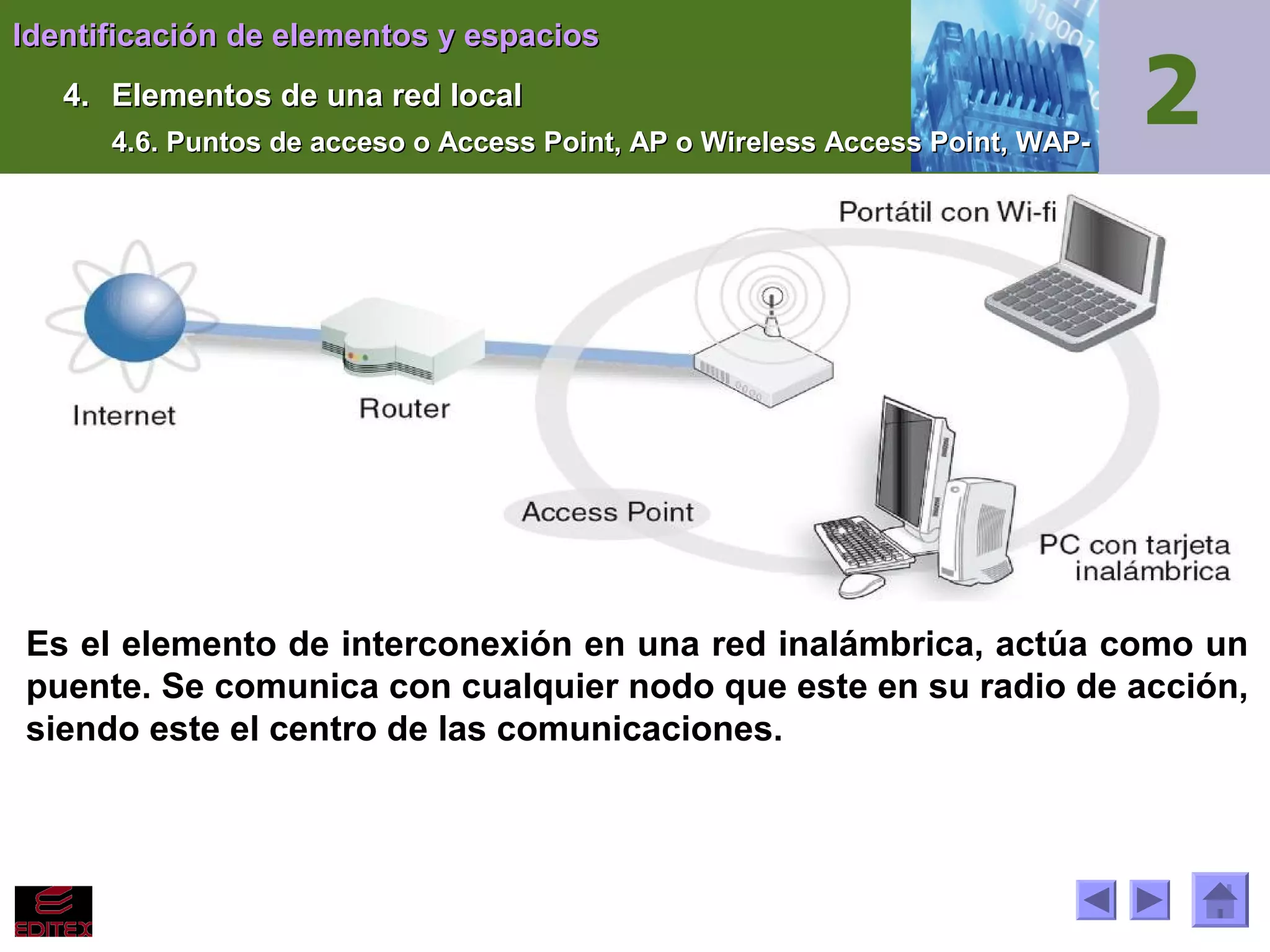

4.6. Puntos de acceso o Access Point, AP o Wireless Access Point, WAP-

Es el elemento de interconexión en una red inalámbrica, actúa como un
puente. Se comunica con cualquier nodo que este en su radio de acción,
siendo este el centro de las comunicaciones.
Identificación de elementos y espacios
4. Elementos de una red local

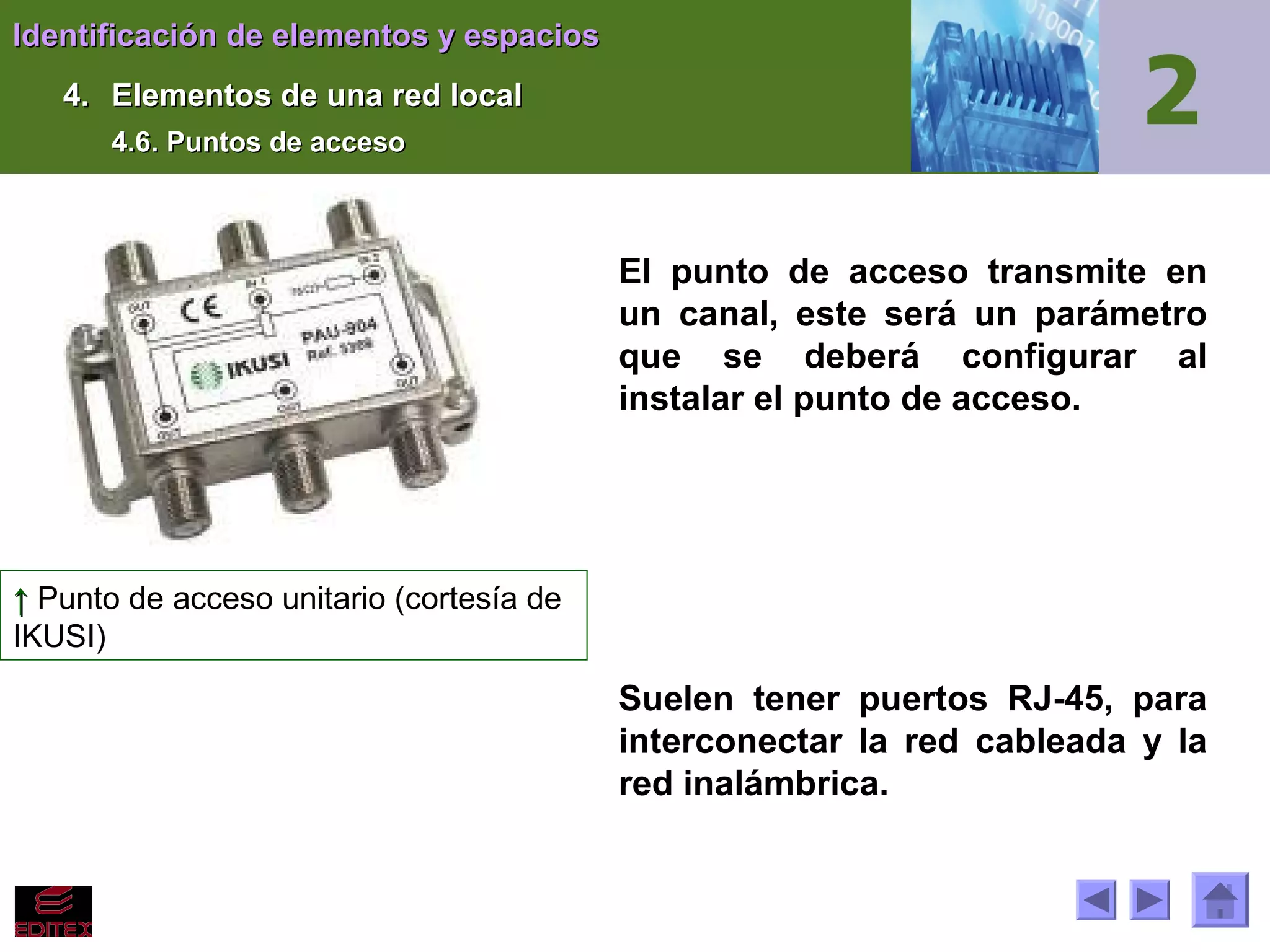

4.6. Puntos de acceso

El punto de acceso transmite en
un canal, este será un parámetro
que se deberá configurar al
instalar el punto de acceso.

↑ Punto de acceso unitario (cortesía de
IKUSI)

Suelen tener puertos RJ-45, para
interconectar la red cableada y la
red inalámbrica.
Identificación de elementos y espacios
4. Elementos de una red local

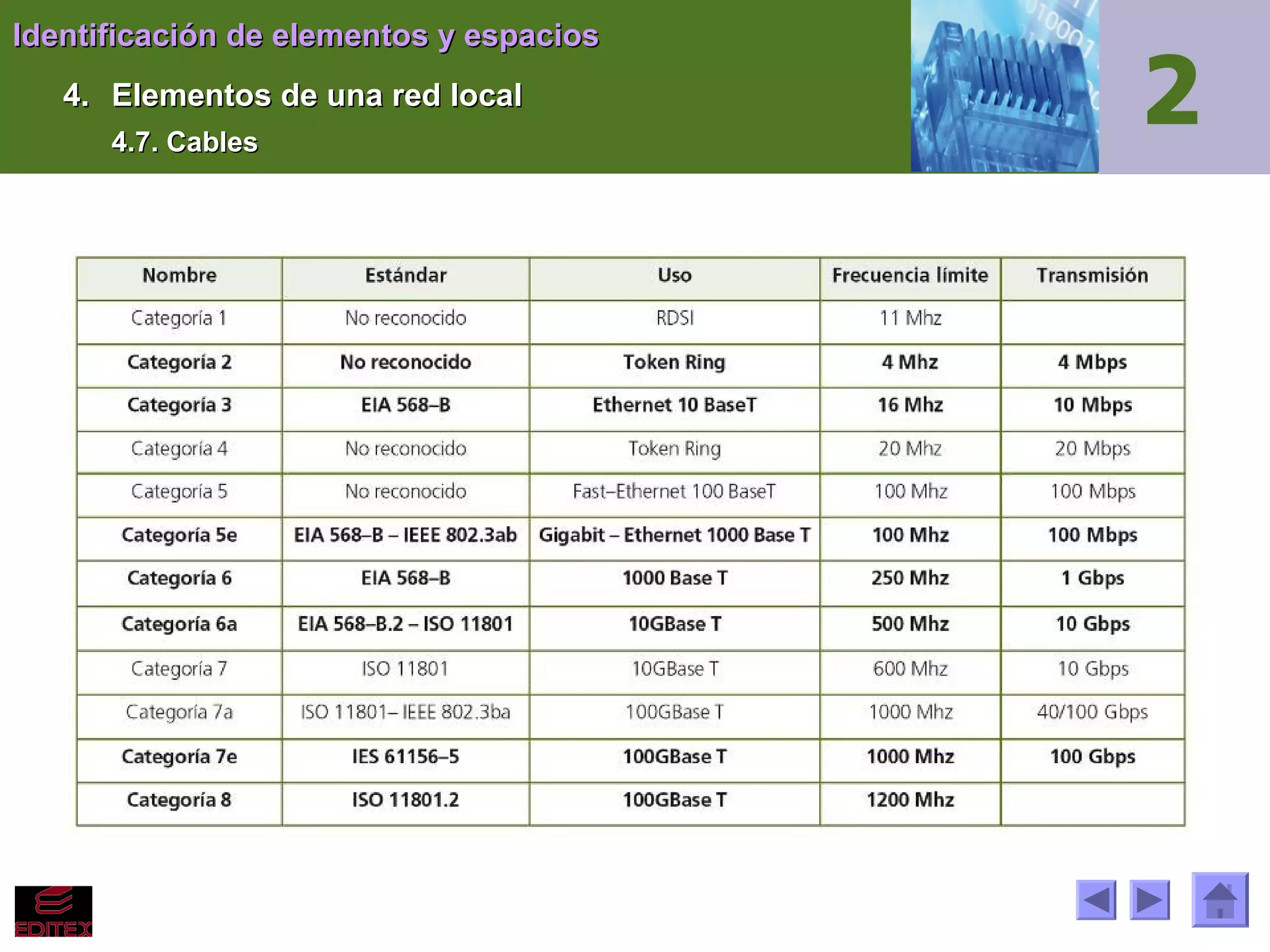

4.7. Cables
Identificación de elementos y espacios

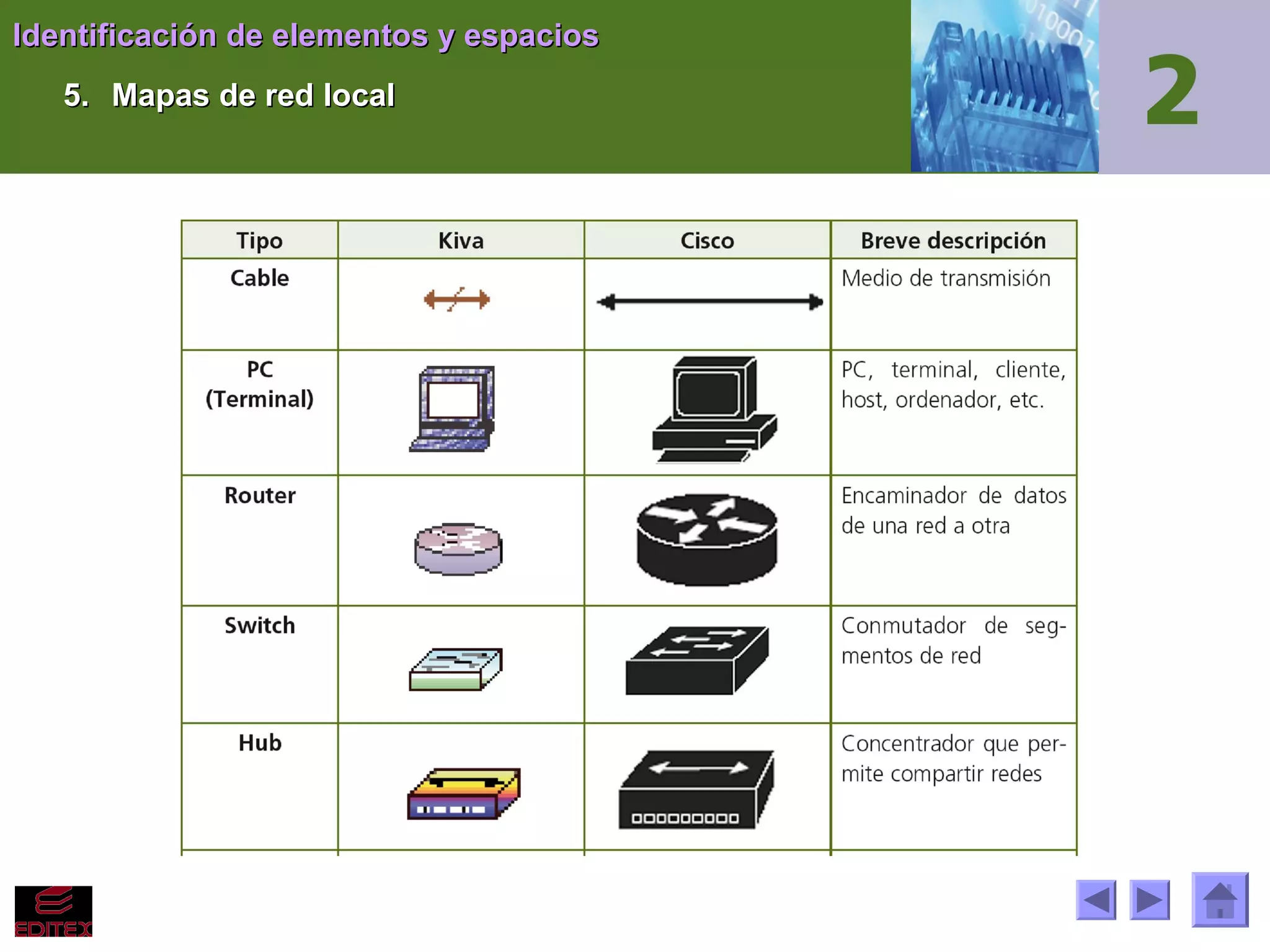

5. Mapas de red local
Identificación de elementos y espacios
5. Mapas de red local
Identificación de elementos y espacios
5. Mapas de red local

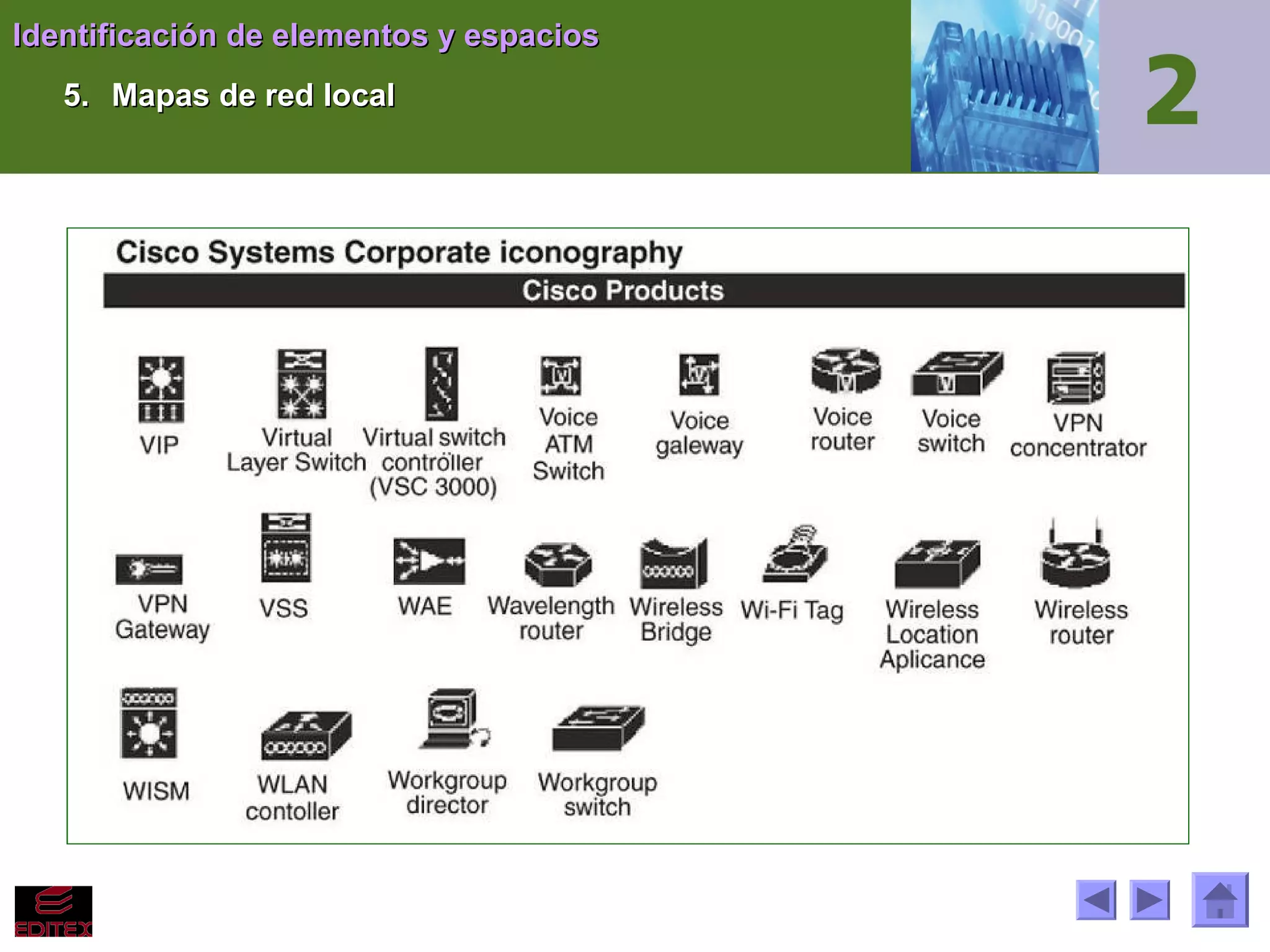

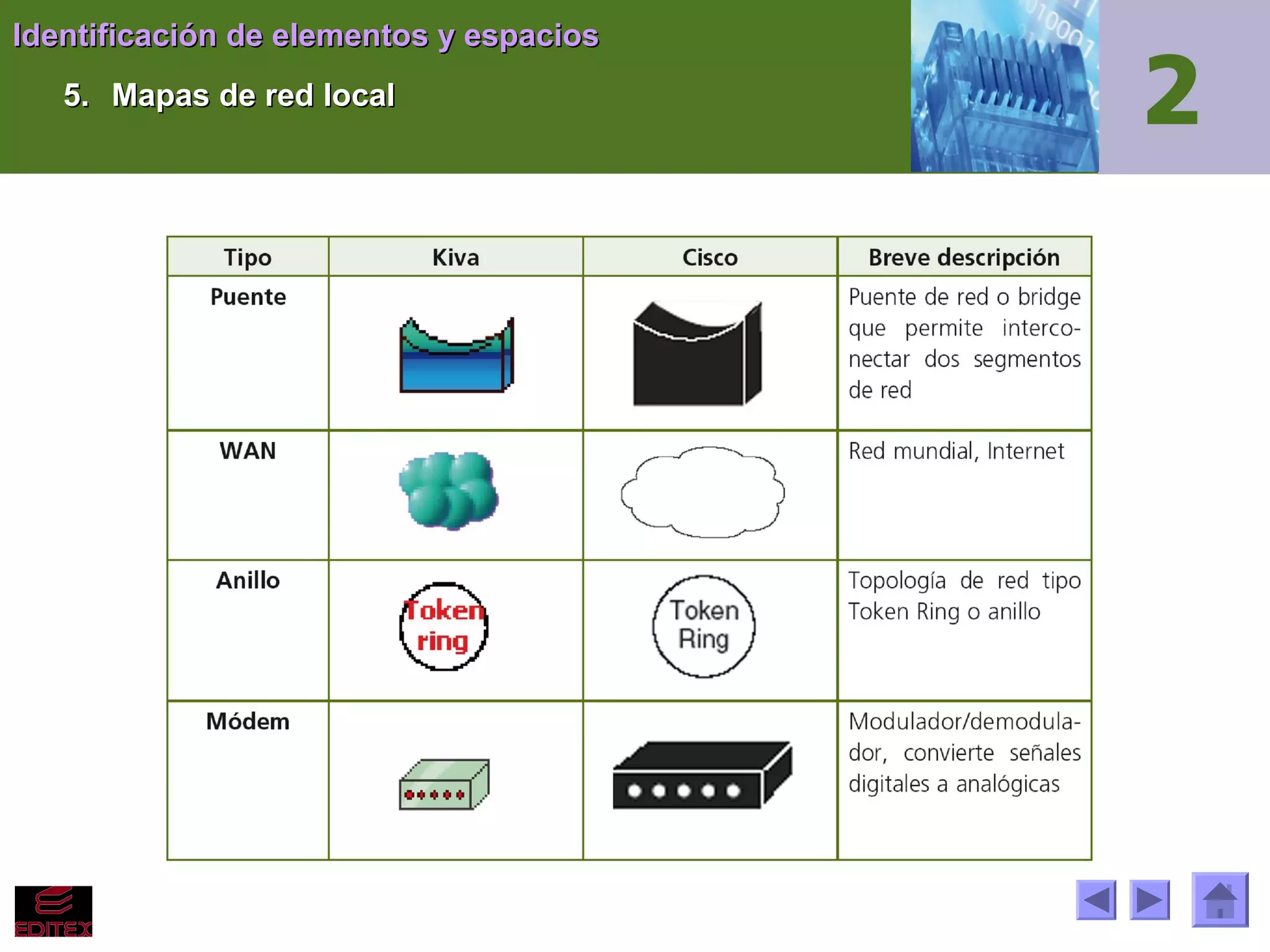

Identificación de elementos y espacios
5. Mapas de red local

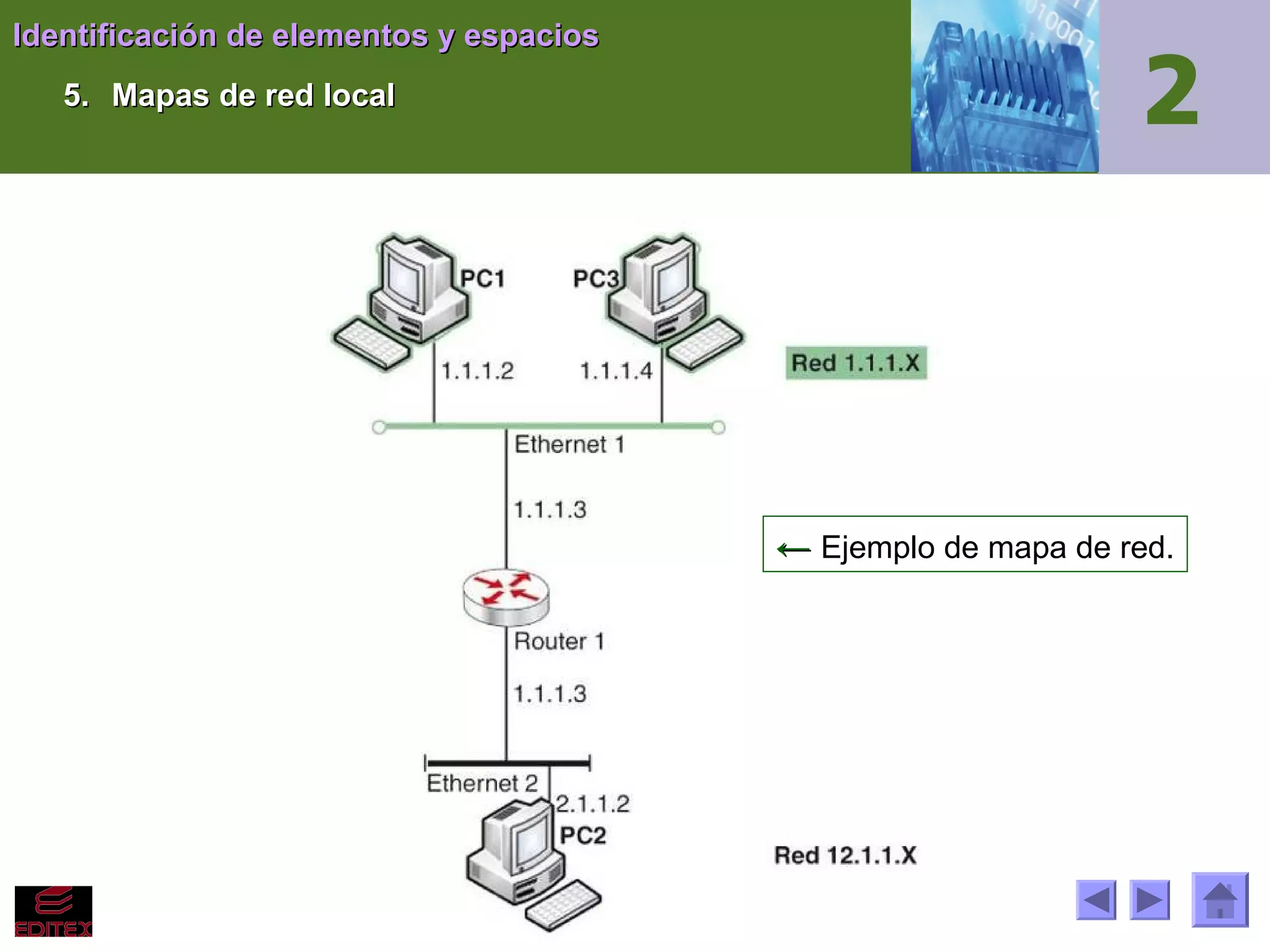

← Ejemplo de mapa de red.
Identificación de elementos y espacios

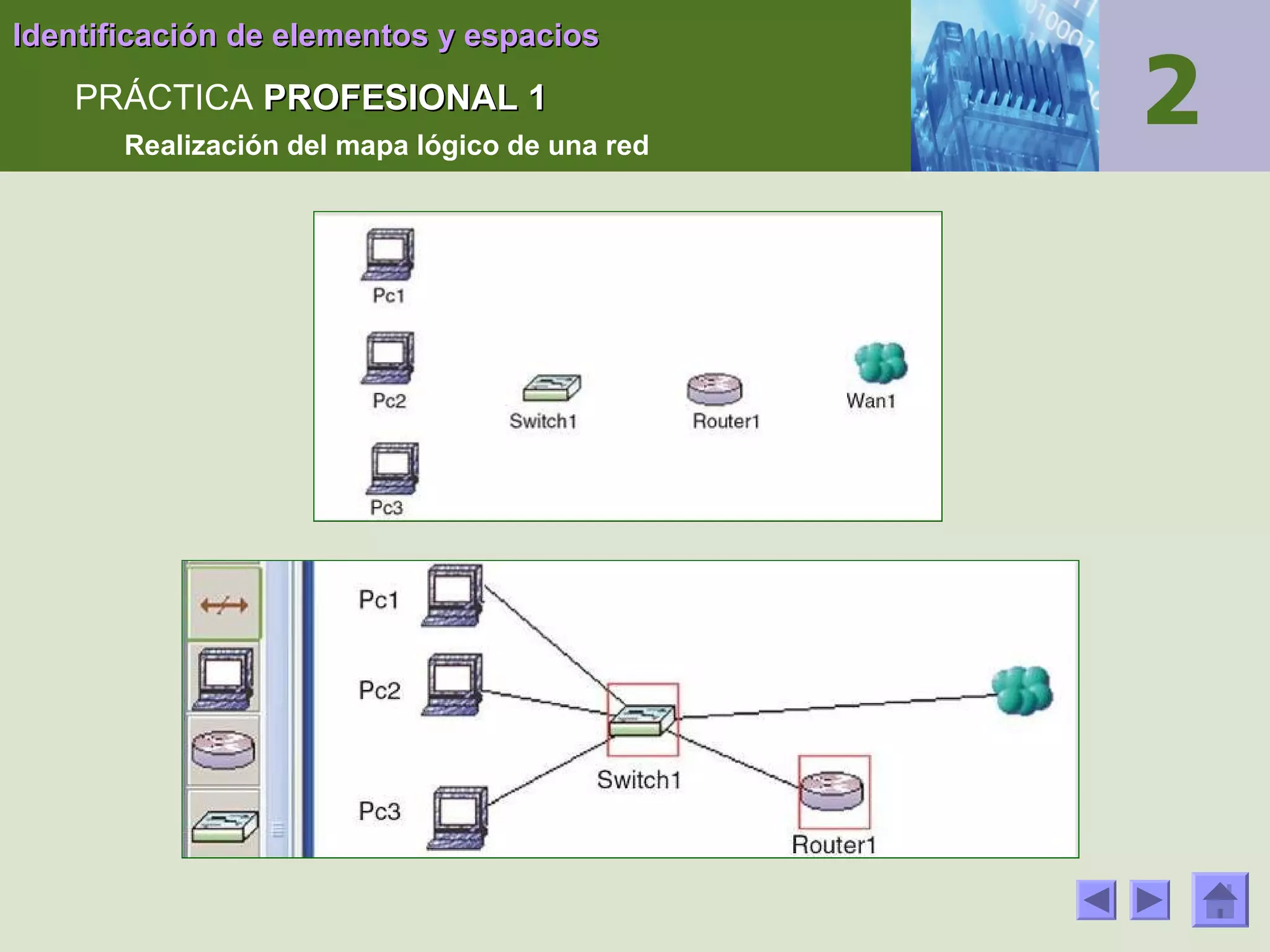

PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red
Identificación de elementos y espacios

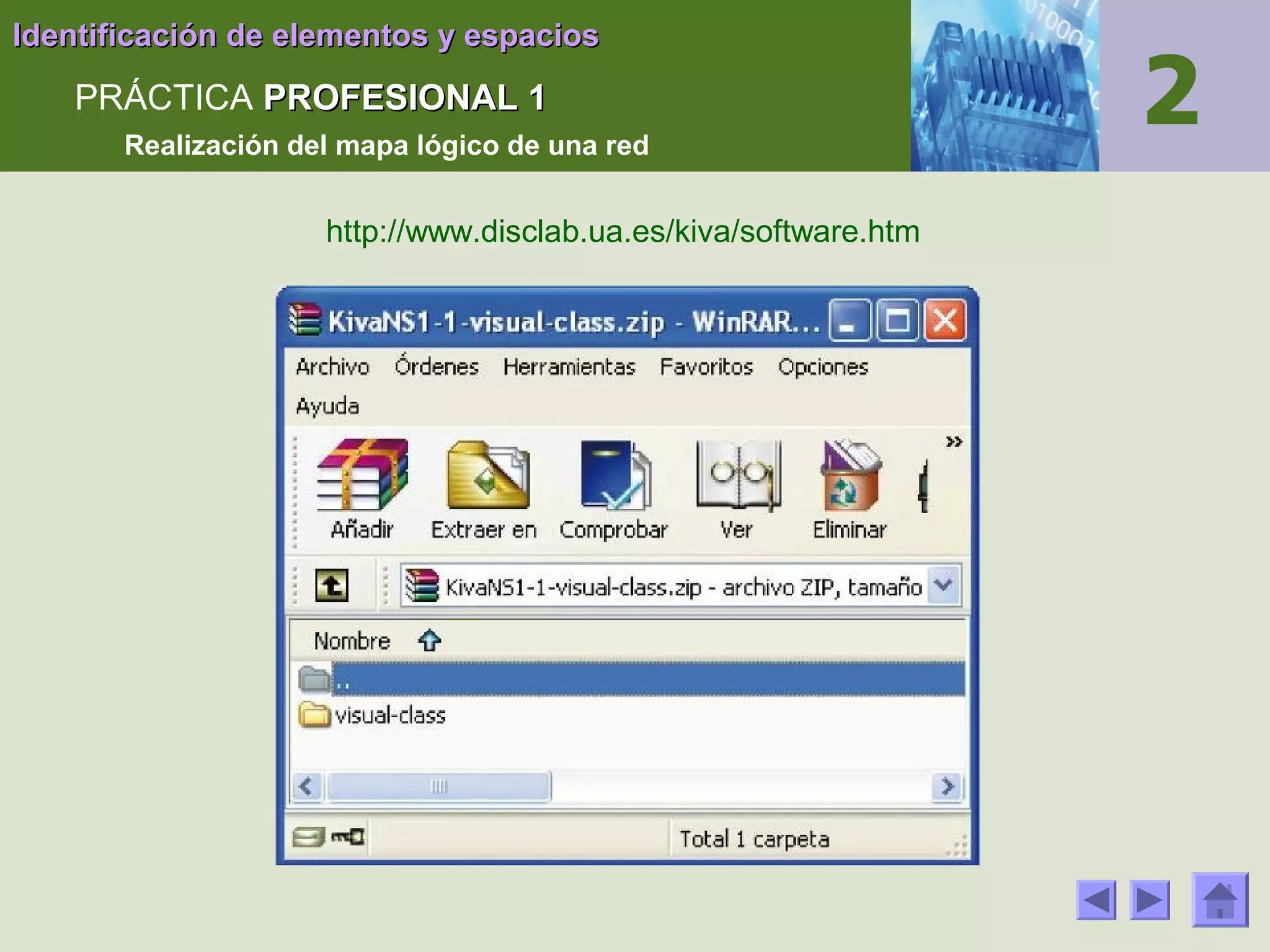

PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

http://www.disclab.ua.es/kiva/software.htm

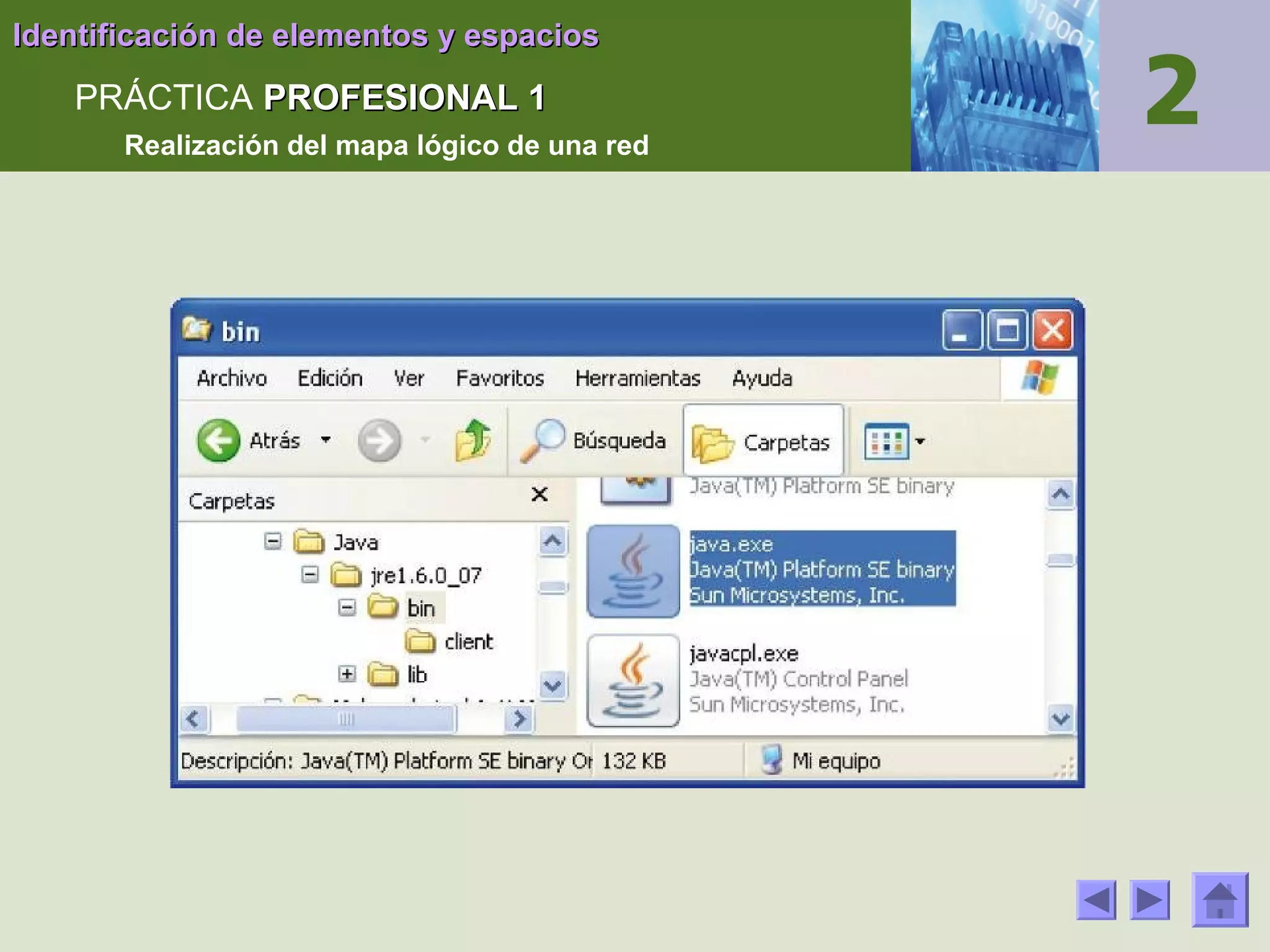

Identificación de elementos y espacios

PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red
Identificación de elementos y espacios

PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red
Identificación de elementos y espacios

PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red

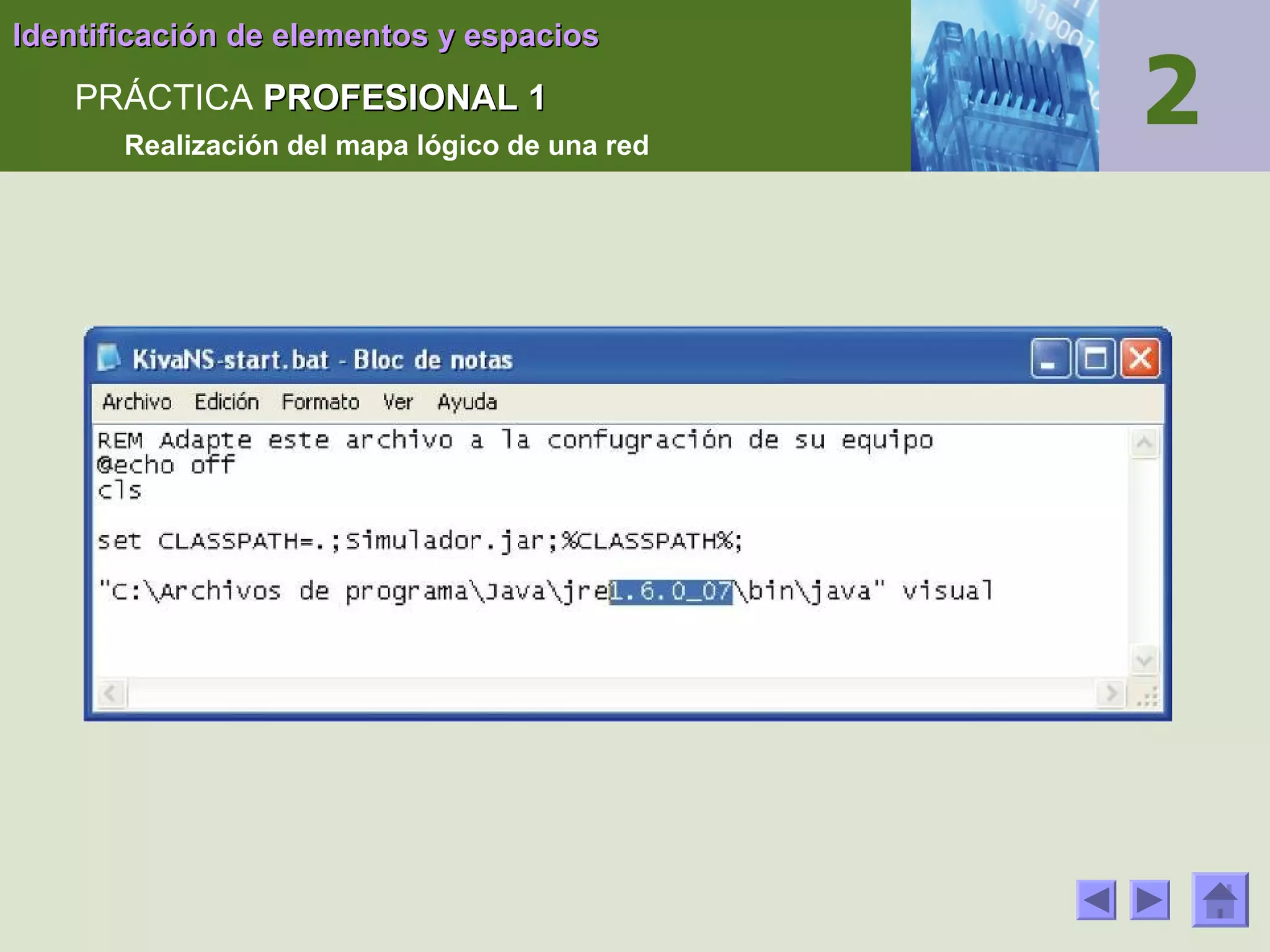

Identificación de elementos y espacios

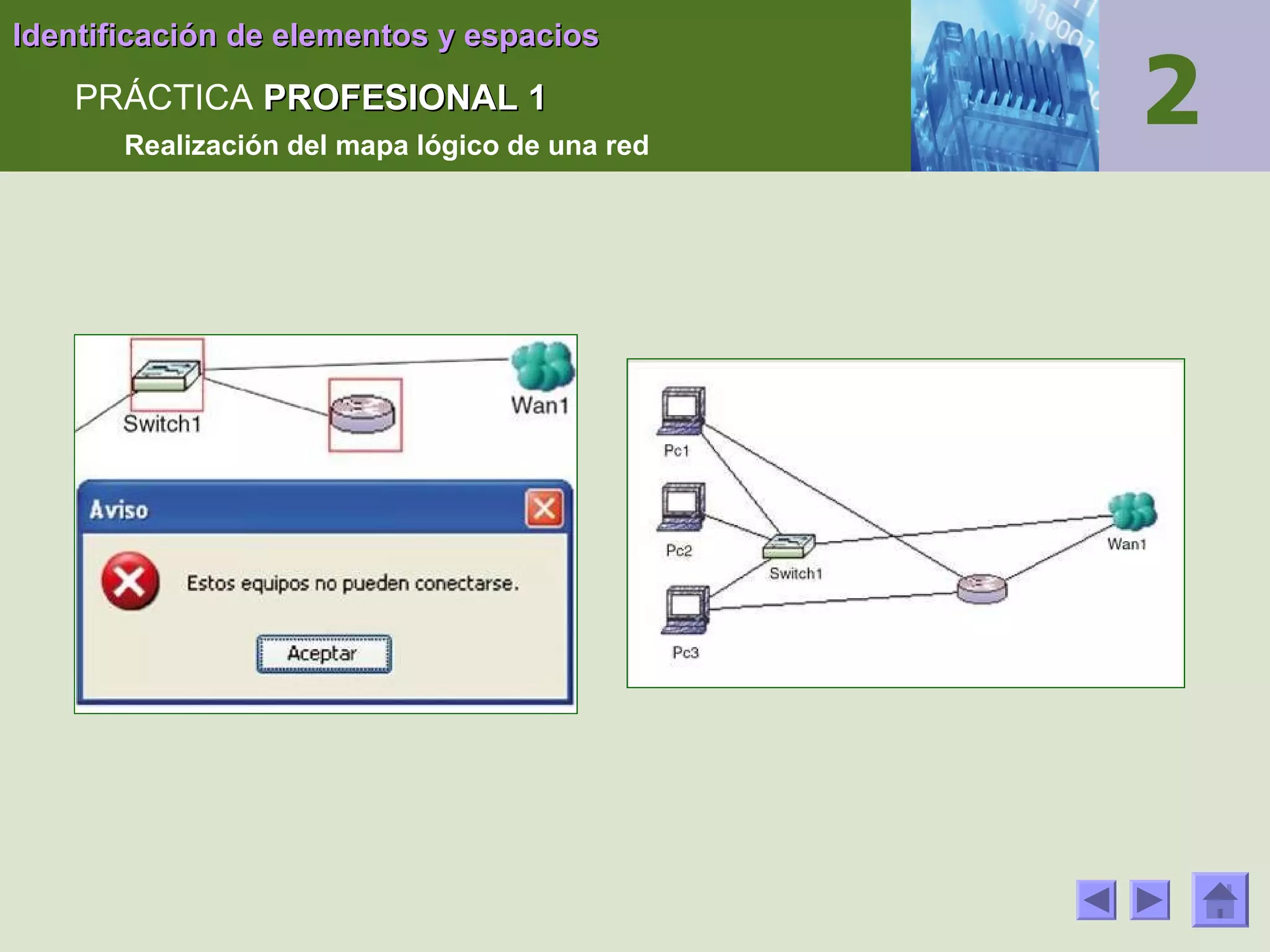

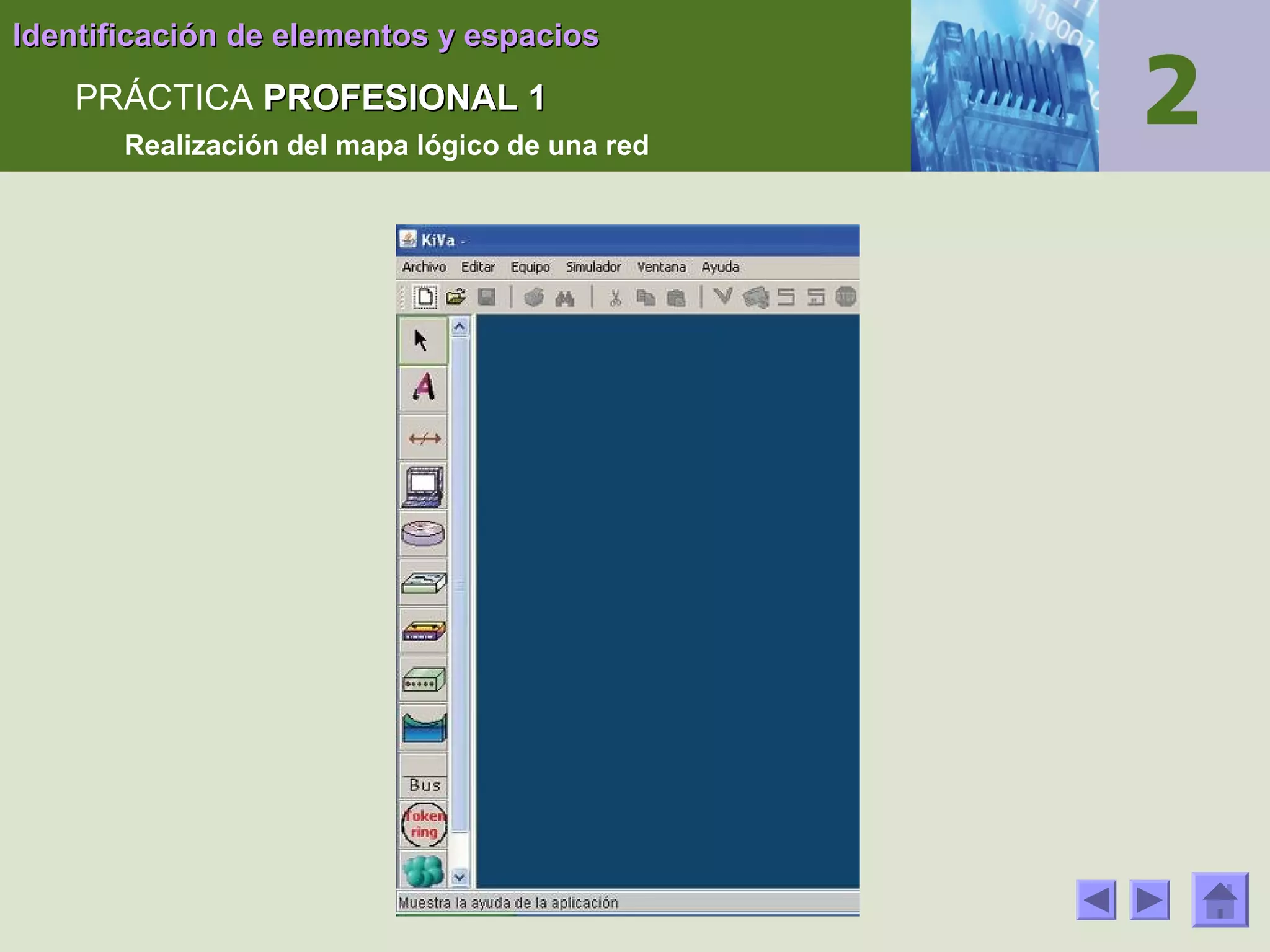

PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red
Identificación de elementos y espacios

PRÁCTICA PROFESIONAL 1
Realización del mapa lógico de una red
Identificación de elementos y espacios

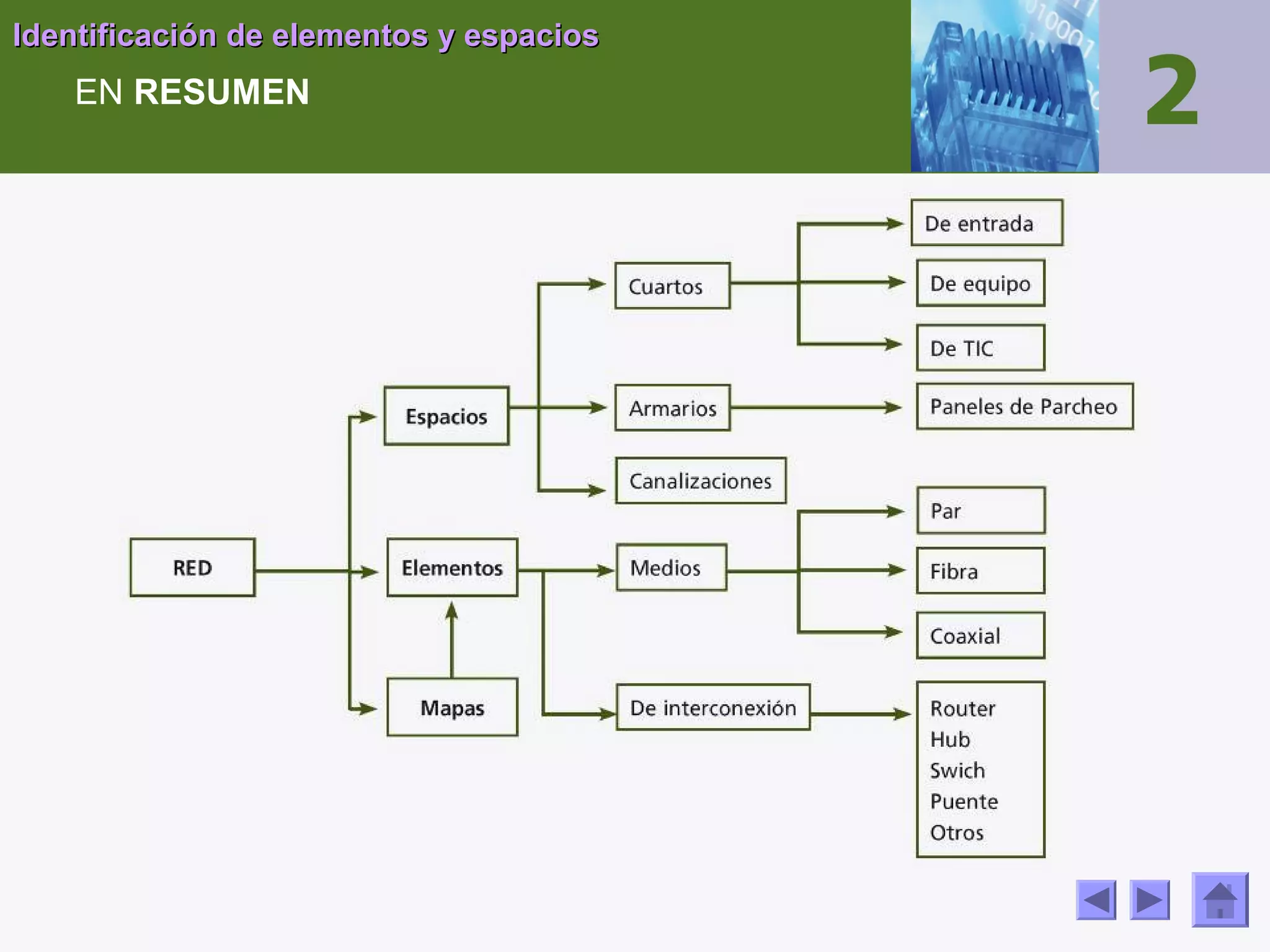

EN RESUMEN

Esquemas de red

  • 1.
    Identificación de elementosy espacios 3. Armarios de comunicaciones. Paneles de parcheo 3.7. Conectores Un latiguillo es un cable corto que lleva dos conectores macho en sus extremos. Patch panels y latiguillos Los latiguillos van desde la roseta al NIC del equipo y dentro de los armarios desde los patch panel hasta los elementos de interconexión.
  • 2.
    Identificación de elementosy espacios 3. Armarios de comunicaciones. Paneles de parcheo 3.7. Conectores Las normas recomiendan las longitudes máximas de cable. Para cable UTP no se debe exceder de los 100m de cable entre los equipos y el elemento de interconexión (latiguillo + cableado horizontal + latiguillo).
  • 3.
    Identificación de elementosy espacios 3. Armarios de comunicaciones. Paneles de parcheo 3.7. Conectores Patch panels y latiguillos ↑ Paneles de parcheo y accesorios. Aunque existen latiguillos y cables ya montados, la mayoría de las veces necesitaremos montarlos manualmente. Nunca se realizaran empalmes entre segmentos de cable, si fuese necesario usaremos un conector hembra.
  • 4.
    Identificación de elementosy espacios 4. Elementos de una red local • • • • Terminales Servidores Periféricos Dispositivos de interconexión La cantidad de dispositivos de interconexión que podemos conectar en cascada viene limitada por la regla de los tres números.
  • 5.
    Identificación de elementosy espacios 4. Elementos de una red local La regla 5-4-3 limita el uso de repetidores y dice que entre dos equipos de la red no podrá haber más de 4 repetidores y 5 segmentos de cable. Igualmente sólo 3 segmentos pueden tener conectados dispositivos que no sean los propios repetidores, es decir, 2 de los 5 segmentos sólo pueden ser empleados para la interconexión entre repetidores. 1er número: el número máximo de tramos de cable entre dos nodos de la red. 2º número: el número máximo de dispositivos de interconexión entre emisor y receptos. 3er número: el número máximo de segmentos con terminales de usuario.
  • 6.
    Identificación de elementosy espacios 4. Elementos de una red local La siguiente figura nos muestra una red mal diseñada y que no cumple la regla 5-4-3.
  • 7.
    Identificación de elementosy espacios 4. Elementos de una red local 4.1. Concentrador o hub Transmite los paquetes que recibe por todos los puertos. Esto ralentiza la conexión y satura la red. Permiten la regla 5-4-3 para conexiones de 10 Mbps/seg y para las de 100 Mbps/seg aceptan la regla 3-2-3. ↑ Concentrador o hub (cortesía de Netgear).
  • 8.
    Identificación de elementosy espacios 4. Elementos de una red local 4.2. Conmutador o switch Transmite los paquetes que recibe sólo por el puerto donde esta conectado el nodo destino. Se utilizan para segmentar las redes y aumentar su rendimiento. Crea topologías en estrella. ↑ Conmutador o switch (cortesía de Netgear)
  • 9.
    Identificación de elementosy espacios 4. Elementos de una red local 4.2. Conmutador ↑ Diferencia entre hub y switches
  • 10.
    Identificación de elementosy espacios 4. Elementos de una red local 4.3. Puente o bridge Unen redes con distintas topologías y protocolos.
  • 11.
    Identificación de elementosy espacios 4. Elementos de una red local 4.4. Pasarela o Gateway Interconecta redes con distintas arquitecturas y/o protocolos.
  • 12.
    Identificación de elementosy espacios 4. Elementos de una red local 4.5. Encaminadores o routers Son dispositivos software o hardware que interconectan redes con protocolos diferente o iguales. Se pueden configurar para encaminar paquetes entre distintos terminales utilizando la dirección lógica correspondiente. Interconecta redes WAN. ↑ Encaminador (router). nodos de las
  • 13.
    Identificación de elementosy espacios 4. Elementos de una red local 4.6. Puntos de acceso o Access Point, AP o Wireless Access Point, WAP- Es el elemento de interconexión en una red inalámbrica, actúa como un puente. Se comunica con cualquier nodo que este en su radio de acción, siendo este el centro de las comunicaciones.
  • 14.
    Identificación de elementosy espacios 4. Elementos de una red local 4.6. Puntos de acceso El punto de acceso transmite en un canal, este será un parámetro que se deberá configurar al instalar el punto de acceso. ↑ Punto de acceso unitario (cortesía de IKUSI) Suelen tener puertos RJ-45, para interconectar la red cableada y la red inalámbrica.
  • 15.
    Identificación de elementosy espacios 4. Elementos de una red local 4.7. Cables
  • 16.
    Identificación de elementosy espacios 5. Mapas de red local
  • 17.
    Identificación de elementosy espacios 5. Mapas de red local
  • 18.
    Identificación de elementosy espacios 5. Mapas de red local
  • 19.
    Identificación de elementosy espacios 5. Mapas de red local ← Ejemplo de mapa de red.
  • 20.
    Identificación de elementosy espacios PRÁCTICA PROFESIONAL 1 Realización del mapa lógico de una red
  • 21.
    Identificación de elementosy espacios PRÁCTICA PROFESIONAL 1 Realización del mapa lógico de una red http://www.disclab.ua.es/kiva/software.htm
  • 22.
    Identificación de elementosy espacios PRÁCTICA PROFESIONAL 1 Realización del mapa lógico de una red
  • 23.
    Identificación de elementosy espacios PRÁCTICA PROFESIONAL 1 Realización del mapa lógico de una red
  • 24.
    Identificación de elementosy espacios PRÁCTICA PROFESIONAL 1 Realización del mapa lógico de una red
  • 25.
    Identificación de elementosy espacios PRÁCTICA PROFESIONAL 1 Realización del mapa lógico de una red
  • 26.
    Identificación de elementosy espacios PRÁCTICA PROFESIONAL 1 Realización del mapa lógico de una red
  • 27.
    Identificación de elementosy espacios EN RESUMEN

Notas del editor

  • #6 Si observamos la figura, podemos ver que se ha trazado en verde el camino que existe entre los PCs llamados A y D. Cada concentrador (B y C) es un repetidor. Si lo analizamos podemos ver que entre A y D hay un total de 3 segmentos de cable y dos repetidores. Esta red cumple la regla 5-4-3 y debería de funcionar correctamente.
  • #7 En esta red existen 5 repetidores (concentradores en este caso) conectados en topología de árbol. Se puede ver trazada la ruta existente entre el ordenador A y el B que este caso son los puntos más distantes de la red. Si se analiza se puede ver que existen 5 repetidores y 6 segmentos de cable entre ellos. Esta red no funcionaría adecuadamente ya que el retardo introducido por los repetidores sería excesivo.
  • #8 Ya no se utilizan. Pueden ser de 2, 4, 8 y 16 puertos.
  • #9 Pueden ser de 8, 16, 24, 32 y 64 puertos.
  • #11 Analiza y filtra paquetes, pasa información de una red a otra solo cuando hace falta y reduce el trafico de red.
  • #12 Pueden ser servidores con varias tarjetas de red.
  • #13 Funcionamiento: 1.- Recibe la información 2.- extrae la dirección de destino 3.- busca la mejor ruta para enviarla (para esto utiliza algoritmos y tablas de encaminamiento.)
  • #15 Explicar el roaming. La tendencia del mercado es crear dispositivos mixtos, que lleven incorporada su propia memoria, sus sistema operativo, etc. Router-Modem, Router- Switch Modem-Router inalámbrico
  • #17 Será necesario dibujar un mapa de la red, para tenerle debidamente documentada.
  • #20 Los mapas de red se pueden dibujar a mano, utilizando un programa de diseño gráfico o con programas específicos para diseño de redes.
