1. Cisco Ccna v.5
SOLUCIONES DE
BANDA ANCHA

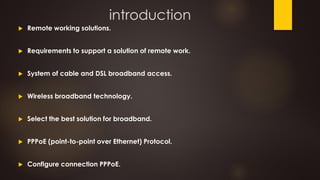

2. introduction
 Remote working solutions.
 Requirements to support a solution of remote work.
 System of cable and DSL broadband access.
 Wireless broadband technology.
 Select the best solution for broadband.
 PPPoE (point-to-point over Ethernet) Protocol.
 Configure connection PPPoE.

4. Trabajo a distancia (Empleador)
1) Mejora la productividad de los empleados (25 horas
domésticas = 40 horas de trabajo en oficina).
2) Reduce costos y gastos (Estacionamiento,
calefacción, aire acondicionado, equipos e
insumos de oficina).
3) Facilita la contratación y la retención (un
reemplazo y contratación nueva = 75% de un
salario o más).
4) Reduce el ausentismo (reducido a un 80%.)
5) Aumenta la motivación (Concilian la vida laboral y
familiar).
6) Mejora la ciudadanía empresarial.(mejora a la
empresa en motivos de ecología).
7) Mejor en el servicio de atención al cliente.(Tiempos
de contacto y respuesta rápida).

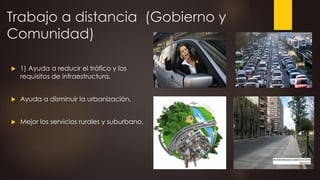

5. Trabajo a distancia (Gobierno y
Comunidad)
 1) Ayuda a reducir el tráfico y los
requisitos de infraestructura.
 Ayuda a disminuir la urbanización.
 Mejor los servicios rurales y suburbano.

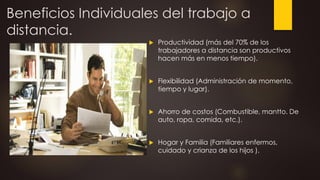

6. Beneficios Individuales del trabajo a
distancia.
 Productividad (más del 70% de los
trabajadores a distancia son productivos
hacen más en menos tiempo).
 Flexibilidad (Administración de momento,
tiempo y lugar).
 Ahorro de costos (Combustible, mantto. De
auto, ropa, comida, etc.).
 Hogar y Familia (Familiares enfermos,
cuidado y crianza de los hijos ).

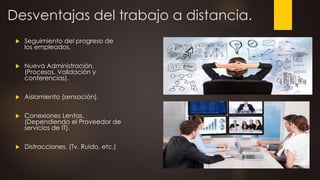

7. Desventajas del trabajo a distancia.
 Seguimiento del progreso de
los empleados.
 Nueva Administración.
(Procesos, Validación y
conferencias).
 Aislamiento (sensación).
 Conexiones Lentas.
(Dependiendo el Proveedor de
servicios de IT).
 Distracciones. (Tv, Ruido, etc.)

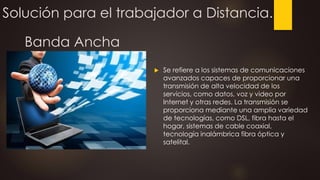

8. Solución para el trabajador a Distancia.
 Se refiere a los sistemas de comunicaciones
avanzados capaces de proporcionar una
transmisión de alta velocidad de los
servicios, como datos, voz y video por
Internet y otras redes. La transmisión se
proporciona mediante una amplia variedad
de tecnologías, como DSL, fibra hasta el
hogar, sistemas de cable coaxial,
tecnología inalámbrica fibra óptica y
satelital.
Banda Ancha

9. VPN con IPsec.
 Redes Virtuales Privadas. (VPN)
 IPsec (Protocolo de Seguridad de Internet).
 Establecer una VPN segura mediante
Internet pública.
 Proporcionan una conexión remota segura,
rápida y confiable a los trabajadores a
distancia.

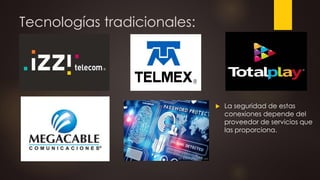

10. Tecnologías tradicionales:
 La seguridad de estas
conexiones depende del
proveedor de servicios que
las proporciona.

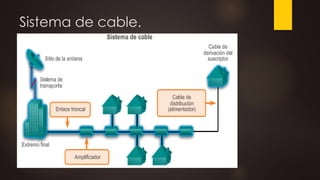

11. Sistema de cable.

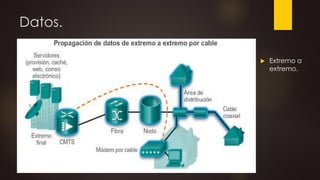

12. Datos.
 Extremo a
extremo.

13. DSL
Línea de Subcriptor
Digital suministra el
ancho de banda
suficiente para
numerosas aplicaciones,
incluyendo además un
rápido acceso a Internet
utilizando las líneas
telefónicas; acceso
remoto a las diferentes
Redes de área local
(LAN), videoconferencia,
y Sistemas de Redes
Privadas Virtuales (VPN).

14. ADSL
 Voz y datos.
 permite la transmisión
sobre datos a alta
velocidad. Para ello
utiliza frecuencias más
altas que las
empleadas en el
servicio telefónico y
sin interferir en ellas,
permitiendo así el uso
simultáneo del bucle
para el servicio
telefónico y para
acceder a servicios
de datos a través de
ADSL.

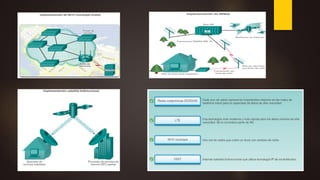

15. Tecnologías inalámbricas de
Banda ancha

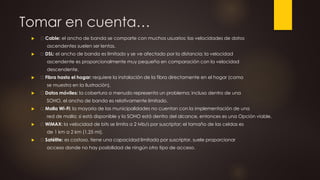

17. Tomar en cuenta…
 Cable: el ancho de banda se comparte con muchos usuarios; las velocidades de datos
ascendentes suelen ser lentas.
 DSL: el ancho de banda es limitado y se ve afectado por la distancia; la velocidad
ascendente es proporcionalmente muy pequeña en comparación con la velocidad
descendente.
 Fibra hasta el hogar: requiere la instalación de la fibra directamente en el hogar (como
se muestra en la ilustración).
 Datos móviles: la cobertura a menudo representa un problema; incluso dentro de una
SOHO, el ancho de banda es relativamente limitado.
 Malla Wi-Fi: la mayoría de las municipalidades no cuentan con la implementación de una
red de malla; si está disponible y la SOHO está dentro del alcance, entonces es una Opción viable.
 WiMAX: la velocidad de bits se limita a 2 Mb/s por suscriptor; el tamaño de las celdas es
de 1 km a 2 km (1,25 mi).
 Satélite: es costoso, tiene una capacidad limitada por suscriptor, suele proporcionar
acceso donde no hay posibilidad de ningún otro tipo de acceso.

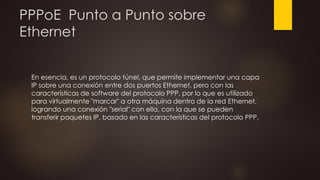

18. PPPoE Punto a Punto sobre
Ethernet
En esencia, es un protocolo túnel, que permite implementar una capa
IP sobre una conexión entre dos puertos Ethernet, pero con las
características de software del protocolo PPP, por lo que es utilizado
para virtualmente "marcar" a otra máquina dentro de la red Ethernet,
logrando una conexión "serial" con ella, con la que se pueden
transferir paquetes IP, basado en las características del protocolo PPP.

19. Redes Ethernet Ejemplos.
 Este protocolo permite utilizar por encima una serie de protocolos
de nivel de aplicación tipo http, ftp, telnet, etc.

20. Desventajas…
 Las redes Ethernet son basadas en paquetes y no tienen idea de
una conexión o circuito y también carecen de las características
básicas de seguridad para proteger contra la IP y MAC conflictos
y servidores DHCP.

21. Configuración PPPoE
 1. Para crear un túnel PPP, la configuración utiliza una interfaz de
marcador. Una interfaz de marcador es una interfaz virtual. Con el
comando interface dialer número. El cliente puede configurar una
dirección IP estática, pero es más probable que el ISP le asigne
automáticamente una dirección IP pública.
 2. El nombre de host y la contraseña configurados en el router del
cliente deben coincidir con el nombre de host y la contraseña
configurados en el router ISP.
 3. La interfaz Ethernet física que se conecta al módem DSL se habilita
con el comando pppoe enable, que habilita PPPoE y enlaza la interfaz
física a la interfaz del marcador. La interfaz del marcador se enlaza a la
interfaz Ethernet mediante los comandos dialer pool y pppoeclient con
el mismo número. El número de la interfaz del marcador no tiene que
coincidir con el número de conjunto del marcador.
 4. Para admitir los encabezados PPPoE, la unidad máxima de
transmisión (MTU) se debe establecer en 1492, en lugar del valor
predeterminado 1500.

22. Configuración PPPoE
 Mediante el uso de PPPoE,
los usuarios pueden
virtualmente “marcar” a
partir de una máquina a
otra a través de una red
Ethernet, establecer una
conexión punto a punto
entre ellos y luego de
forma segura el transporte
de paquetes de datos a
través de la conexión.

23. ! Gracias por su atención ¡
 Atte.
 María Ofelia Parra Arias
 Jorge Aníbal Quezada Ulibarri
