1. FACULTADDEARQUITECTURAUNIVERISDADMICHOACANADESANNICOLASDEHIDADLGO.
COMPOOSICIONARQUITECTONICAIX.TITULARDELAMATERIA:ARQ.JUANCARLOSLOBATOVALDESPINO
ROGELIOCIIPRIANMARTINEZSECCION:02SEMESTRE:09
PROYECTO ARQUITECTONICO PARA EL INSTITUTO GUERRERO.PROYECTO ARQUITECTONICO PARA EL INSTITUTO GUERRERO.
LOCALIZACION: TELOLOAPAN GUERREROLOCALIZACION: TELOLOAPAN GUERRERO
CALLE: AV. 10 DE ENERO N 4 COL. BENITO JUAREZCALLE: AV. 10 DE ENERO N 4 COL. BENITO JUAREZ

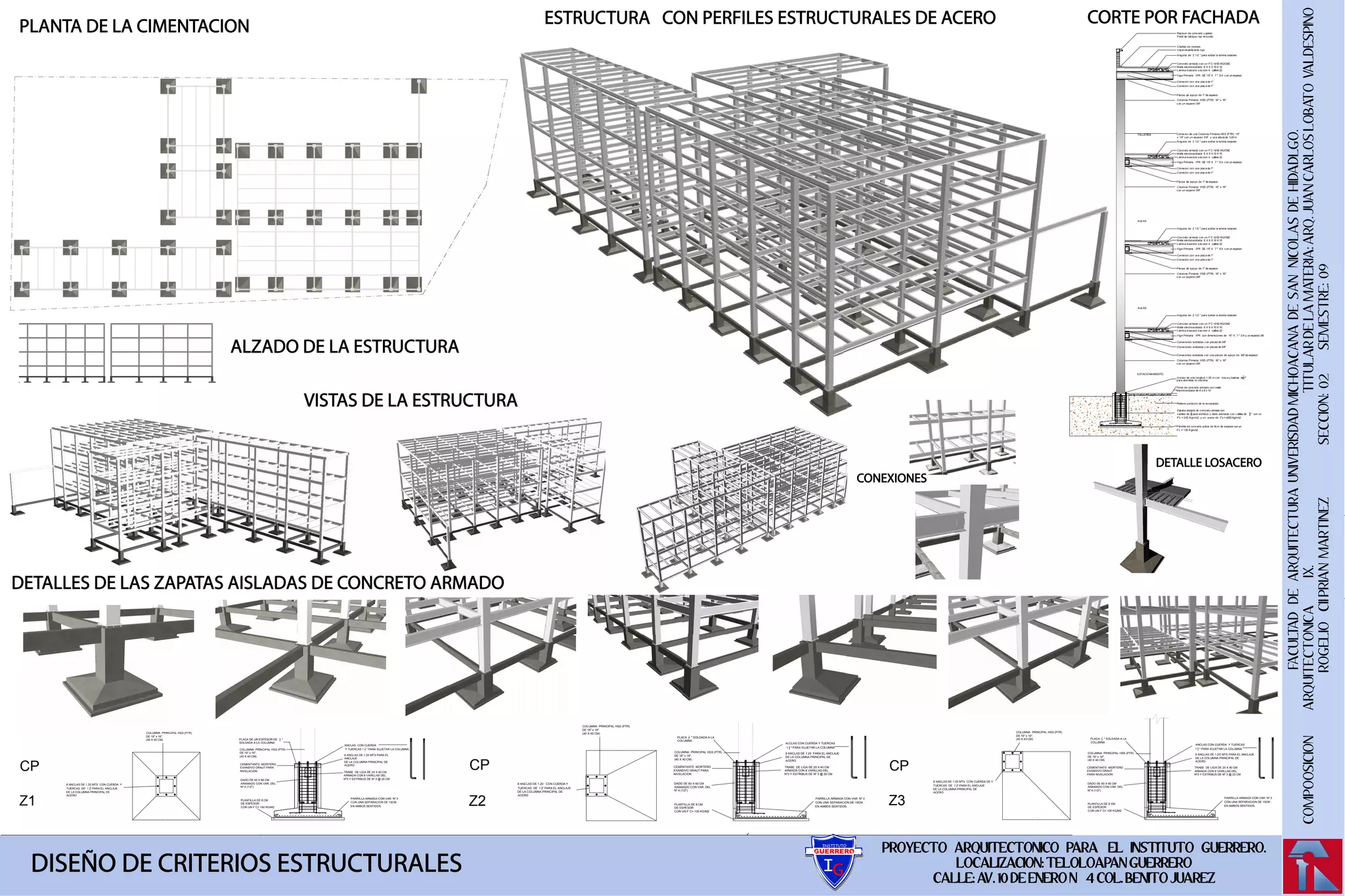

DISEÑO DE CRITERIOS ESTRUCTURALESDISEÑO DE CRITERIOS ESTRUCTURALES
DETALLE LOSACERO
PARRILLA ARMADA CON VAR. Nº 3
CON UNA SEPARACION DE 15CM .
EN AMBOS SENTIDOS.
Z2
CP
PLACA 1
2 " SOLDADA A LA
COLUMNA
COLUMNA PRINCIPAL HSS (PTR)
DE 16" x 16".
(40 X 40 CM)
8 ANCLAS DE 1.20 CON CUERDA Y
TUERCAS DE 1 1
2" PARA EL ANCLAJE
DE LA COLUMNA PRINCIPAL DE
ACERO
ALCLAS CON CUERDA Y TUERCAS
1 1
2 " PARA SUJETAR LA COLUMNA
PLANTILLA DE 8 CM
DE ESPESOR
CON UN F´C= 100 KG/M2
CEMENTANTE -MORTERO
EXANSIVO GRAUT PARA
NIVELACION
8 ANCLAS DE 1.20 PARA EL ANCLAJE
DE LA COLUMNA PRINCIPAL DE
ACERO
TRABE DE LIGA DE 20 X 40 CM
ARMADA CON 6 VARILLAS DEL
Nº3 Y ESTRIBUS DE Nº 3 @ 20 CM
DADO DE 60 X 60 CM
ARAMADO CON VAR. DEL
Nº 4 (1/2")
COLUMNA PRINCIPAL HSS (PTR)
DE 16" x 16".
(40 X 40 CM)
TRABE DE LIGA DE 20 X 40 CM
ARMADA CON 6 VARILLAS DEL
Nº3 Y ESTRIBUS DE Nº 3 @ 20 CM
8 ANCLAS DE 1.20 MTS PARA EL
ANCLAJE
DE LA COLUMNA PRINCIPAL DE
ACEROCEMENTANTE -MORTERO
EXANSIVO GRAUT PARA
NIVELACION
PLANTILLA DE 8 CM
DE ESPESOR
CON UN F´C= 100 KG/M2
ANCLAS CON CUERDA
Y TUERCAS 1 1
2 " PARA SUJETAR LA COLUMNA
PLACA DE UN ESPESOR DE 1
2 "
SOLDADA A LA COLUMNA
Z1
CP
8 ANCLAS DE 1.20 MTS CON CUERDA Y
TUERCAS DE 1 1
2" PARA EL ANCLAJE
DE LA COLUMNA PRINCIPAL DE
ACERO
COLUMNA PRINCIPAL HSS (PTR)
DE 16" x 16".
(40 X 40 CM)
COLUMNA PRINCIPAL HSS (PTR)
DE 16" x 16".
(40 X 40 CM)
DADO DE 60 X 60 CM
ARAMADO CON VAR. DEL
Nº 4 (1/2")
PARRILLA ARMADA CON VAR. Nº 3
CON UNA SEPARACION DE 15CM .
EN AMBOS SENTIDOS.
COLUMNA PRINCIPAL HSS (PTR)
DE 16" x 16".
(40 X 40 CM)
DADO DE 60 X 60 CM
ARAMADO CON VAR. DEL
Nº 4 (1/2")
PARRILLA ARMADA CON VAR. Nº 3
CON UNA SEPARACION DE 15CM .
EN AMBOS SENTIDOS.
TRABE DE LIGA DE 20 X 40 CM
ARMADA CON 6 VARILLAS DEL
Nº3 Y ESTRIBUS DE Nº 3 @ 20 CM
8 ANCLAS DE 1.2O MTS PARA EL ANCLAJE
DE LA COLUMNA PRINCIPAL DE
ACERO
CEMENTANTE -MORTERO
EXANSIVO GRAUT
PARA NIVELACION
PLANTILLA DE 8 CM
DE ESPESOR
CON UN F´C= 100 KG/M2
ANCLAS CON CUERDA Y TUERCAS
1 1
2 " PARA SUJETAR LA COLUMNA
Z3
CP
8 ANCLAS DE 1.20 MTS CON CUERDA DE Y
TUERCAS DE 1 1
2" PARA EL ANCLAJE
DE LA COLUMNA PRINCIPAL DE
ACERO
COLUMNA PRINCIPAL HSS (PTR)
DE 16" x 16".
(40 X 40 CM) PLACA 1
2 " SOLDADA A LA
COLUMNA
DE
COLUMNA PRINCIPAL HSS (PTR)
DETALLES DE LAS ZAPATAS AISLADAS DE CONCRETO ARMADODETALLES DE LAS ZAPATAS AISLADAS DE CONCRETO ARMADO
VISTAS DE LA ESTRUCTURAVISTAS DE LA ESTRUCTURA
ALZADO DE LA ESTRUCTURAALZADO DE LA ESTRUCTURA
ESTRUCTURA CON PERFILES ESTRUCTURALES DE ACEROESTRUCTURA CON PERFILES ESTRUCTURALES DE ACERO
Conexion de una Columna Primaria HSS (PTR) 16"
x 16" con un esperor 3/8" y una altura de 3.20 m
Placas de apoyo de 1" de espesor
con un esperor 3/8"
Repison de concreto y gotero
Pretil de tabique rojo recocido.
Chaflán de mortero.
Impermeabilizante rojo.
Anclas de una longitud 1.20 m con rosca y tuercas de 1"1
2
para atornillas la columna
Conexiones soldadas con una placas de apoyo de 3/8"de espesor
con un esperor 3/8"
Placas de apoyo de 1" de espesor
con un esperor 3/8"
Placas de apoyo de 1" de espesor
con un esperor 3/8"
Relleno producto de la excavacion.
Zapata aislada de concreto armado con
varillas de 3
8 para estribus y dado aramado con varillas de 1
2 " con un
F'c = 200 Kg/cm2. y un acero de F'y = 4200 Kg/cm2.
Plantilla de concreto pobre de 8cm de espesor con un
F'c = 100 Kg/cm2.
Firme de concreto armado con malla
electrosoldada de 6 x 6 x 10
TALLERES
AULAS
AULAS
ESTACIONAMIENTO
Lamina losacero seccion 4 calibre 22
Viga Primaria IPR DE 16" X 7 " 3/4 con un espesor
Columna Primaria HSS (PTR) 16" x 16"
Angulos de 2 1/2 " para soldar la lamina losacero
Concreto armado con un F´C =200 KG/CM2
Malla electrosoldada 6 X 6 X 10 X 10
Conexion con una placa de 1"
Conexion con una placa de 1"
Lamina losacero seccion 4 calibre 22
Viga Primaria IPR DE 16" X 7 " 3/4 con un espesor
Columna Primaria HSS (PTR) 16" x 16"
Angulos de 2 1/2 " para soldar la lamina losacero
Concreto armado con un F´C =200 KG/CM2
Malla electrosoldada 6 X 6 X 10 X 10
Conexion con una placa de 1"
Conexion con una placa de 1"
Lamina losacero seccion 4 calibre 22
Viga Primaria IPR DE 16" X 7 " 3/4 con un espesor
Columna Primaria HSS (PTR) 16" x 16"
Angulos de 2 1/2 " para soldar la lamina losacero
Concreto armado con un F´C =200 KG/CM2
Malla electrosoldada 6 X 6 X 10 X 10
Conexion con una placa de 1"
Conexion con una placa de 1"
Lamina losacero seccion 4 calibre 22
Viga Primaria IPR con dimensiones de 16" X 7 " 3/4 y un espesor 3/8
Columna Primaria HSS (PTR) 16" x 16"
Angulos de 2 1/2 " para soldar la lamina losacero
Concreto armado con un F´C =200 KG/CM2
Malla electrosoldada 6 X 6 X 10 X 10
Conexiones soldadas con placas de 3/8"
Conexiones soldadas con placas de 3/8"
CORTE POR FACHADACORTE POR FACHADA
CONEXIONESCONEXIONES
PLANTA DE LA CIMENTACIONPLANTA DE LA CIMENTACION
